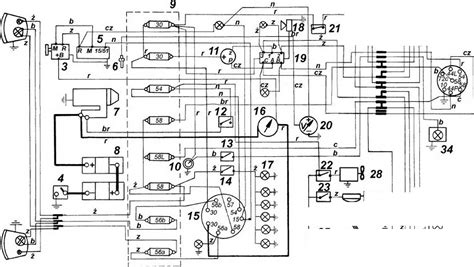

Niniejszy artykuł stanowi szczegółowe omówienie schematu elektrycznego ciągnika Ursus C-330, skupiając się na działaniu stacyjki oraz połączeniach poszczególnych styków w różnych pozycjach kluczyka. Przedstawione informacje mają na celu ułatwienie zrozumienia instalacji elektrycznej, montażu nowych komponentów oraz diagnozowania ewentualnych usterek.
Działanie stacyjki w Ursusie C-330
Stacyjka w ciągniku Ursus C-330 pełni kluczową rolę w zarządzaniu obwodami elektrycznymi. Jej działanie opiera się na zwieraniu i rozwieraniu poszczególnych styków w zależności od pozycji włożonego kluczyka. Zrozumienie, które piny łączą się ze sobą w danym momencie, jest niezbędne do poprawnego podłączenia instalacji oraz diagnozowania problemów.
Opis styków i ich funkcje
Podstawowe oznaczenia styków w stacyjce Ursusa C-330 oraz ich funkcje są następujące:
- 30: Zasilanie stałe, podłączone bezpośrednio do źródła prądu (np. akumulatora lub alternatora).
- 15: Punkt podłączenia kontrolki ładowania lub zasilanie akcesoriów, które powinny działać po włączeniu zapłonu. W niektórych konfiguracjach jest trwale zwarty z pinem 54.
- 54: Zazwyczaj podłączony do rozrusznika lub obwodów, które są aktywne po wciśnięciu kluczyka. W niektórych wersjach stacyjki jest trwale zwarty z pinem 15.
- 56a: Obwód świateł mijania.
- 56b: Obwód świateł drogowych.
- 57: Obwód świateł pozycyjnych (przednich i tylnych). W starszych instalacjach mógł być wykorzystywany do innych celów lub być niepodłączony.
- 58: Obwód świateł pozycyjnych (często tylnych) oraz podświetlenia deski rozdzielczej.

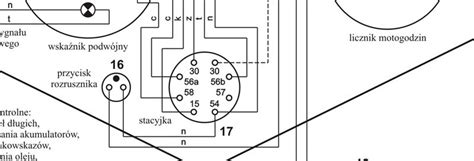

Pozycje kluczyka i połączenia styków
Pozycje kluczyka w stacyjce Ursusa C-330 wpływają na sposób, w jaki styki są ze sobą połączone:
- Pozycja 0 (kluczyk wyjęty): Wszystkie obwody są rozwarte, ciągnik jest wyłączony.
- Pozycja 1 (kluczyk włożony, bez wciskania): Zazwyczaj następuje połączenie między stykiem 30 a innymi stykami, włączając zasilanie podstawowych obwodów.
- Pozycja 2 (kluczyk wciśnięty): Po wciśnięciu kluczyka do stacyjki, piny 15 i 54 są zazwyczaj zwarte. Jest to kluczowe dla aktywacji rozrusznika lub innych obwodów wymagających wciśnięcia kluczyka.
- Pozycja 3 (kluczyk przekręcony na pozycję świateł): W tej pozycji następują dalsze zmiany połączeń między pinami 15, 54, 56a, 56b, 57 i 58, aktywując odpowiednie obwody oświetlenia (pozycyjne, mijania, drogowe).
Instalacja alternatora w Ursusie C-330
Wymiana oryginalnej prądnicy na alternator jest częstą modyfikacją w ciągnikach Ursus C-330. Proces ten wymaga jednak uwzględnienia kilku istotnych kwestii, w tym biegunowości zasilania oraz odpowiedniego regulatora napięcia.
Biegunowość zasilania
W starszych modelach Ursusa C-330 z prądnicą, często stosowano system z dodatnim biegunem na masie ("+" na masie). Przy montażu alternatora, który zazwyczaj wymaga ujemnego bieguna na masie ("-" na masie), konieczna jest zmiana biegunowości akumulatora lub zastosowanie alternatora przystosowanego do pracy z dodatnim uziemieniem.
Dobór regulatora napięcia
Regulator prądnicy nie jest kompatybilny z alternatorem. Należy zastosować odpowiedni regulator dedykowany do danego typu alternatora. Popularnym rozwiązaniem jest wykorzystanie elektronicznych regulatorów napięcia, np. od Fiata 126p, które często dobrze współpracują z alternatorami stosowanymi w maszynach rolniczych.
Podłączenie alternatora
Alternator musi być solidnie podłączony do akumulatora. Ważne jest, aby połączenia były czyste, wolne od korozji i zapewniały dobry kontakt elektryczny. Przewody powinny być odpowiednio dobrane pod względem przekroju, aby uniknąć nadmiernego nagrzewania się i strat napięcia. Zaleca się stosowanie przewodów o przekroju co najmniej 6 mm² do połączeń głównych.
Problemy i rozwiązania w instalacji elektrycznej
W trakcie eksploatacji i modyfikacji instalacji elektrycznej Ursusa C-330 mogą pojawić się różnorodne problemy. Poniżej przedstawiono najczęściej występujące usterki i sposoby ich rozwiązania.
Problemy z rozrusznikiem
Jeśli rozrusznik kręci, ale nie zazębia się z kołem zamachowym, przyczyną może być:
- Zawieszające się szczotki rozrusznika: Można spróbować je odblokować poprzez lekkie opukanie trzonkiem młotka lub rozbiórkę rozrusznika.
- Nadpalone lub zabrudzone styki wyłącznika elektromagnetycznego: Wymagają oczyszczenia lub wymiany.
- Błędne podłączenie przewodów do rozrusznika: Szczególną uwagę należy zwrócić na podłączenie przewodu sterującego automatem rozrusznika (często biały, idący od wyłącznika świec żarowych) do odpowiedniego zacisku (mała śruba M4 na automacie).
- Zużyty bendix lub zębatka rozrusznika.
- Uszkodzone zęby wieńca koła zamachowego.
Problemy z oświetleniem i kierunkowskazami
Jeśli światła lub kierunkowskazy nie działają poprawnie, należy sprawdzić:
- Brak masy: Jest to najczęstsza przyczyna problemów z oświetleniem. Należy upewnić się, że lampy mają dobry kontakt z metalową ramą ciągnika i że przewód masowy jest prawidłowo podłączony.
- Spalony przerywacz (automat) kierunkowskazów: Jeśli kierunkowskazy świecą światłem ciągłym lub wcale nie działają, a prąd dochodzi do przerywacza, należy go wymienić.
- Niewłaściwe zasilanie przerywacza: Należy sprawdzić, czy do zacisku zasilającego przerywacza (zazwyczaj 49) dochodzi napięcie +12V po przekręceniu stacyjki.
- Uszkodzenie stacyjki: W przypadku wątpliwości co do działania styków, zaleca się użycie multimetru lub kontrolki do sprawdzenia połączeń w poszczególnych pozycjach kluczyka.
Zastosowanie przekaźników
Dla poprawy jasności oświetlenia oraz przedłużenia żywotności styków stacyjki, zaleca się zastosowanie przekaźników do obwodów świateł mijania i drogowych. Przekaźniki przejmują obciążenie prądowe, odciążając tym samym styki stacyjki.

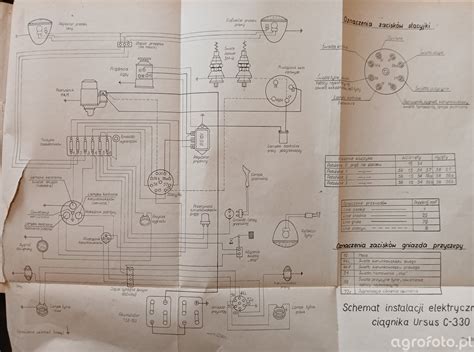

Schematy i oznaczenia przewodów
Warto pamiętać, że nie każda instalacja elektryczna w Ursusie C-330 jest wykonana ściśle według schematu, a kolory przewodów mogą się różnić. W przypadku wątpliwości, pomocne jest korzystanie z multimetru i weryfikacja połączeń.
Oznaczenia literowe przy przewodach na schematach zazwyczaj odnoszą się do kolorów przewodów lub ich funkcji. Warto zapoznać się z legendą konkretnego schematu, aby prawidłowo zinterpretować te oznaczenia.
