Modele skrzyń biegów w maszynach JCB: Przewodnik

W świecie maszyn budowlanych, od legendarnych koparko-ładowarek JCB 3CX po gigantyczne ładowarki kołowe CAT, ewolucja skrzyń biegów była kluczem do zwiększenia wydajności, komfortu i oszczędności. Silnik spalinowy generuje moc, ale to skrzynia biegów jest mózgiem, który decyduje, jak ta moc zostanie wykorzystana. To ona, we współpracy ze zmiennikiem momentu i mostami napędowymi, zamienia wysoką prędkość obrotową silnika na potężną siłę pchania lub wyższą prędkość transportową. Aby zrozumieć, po co istnieje skrzynia biegów, musimy znać podstawową zależność: silnik spalinowy jest najwydajniejszy w wąskim zakresie obrotów.

Podstawy działania skrzyni biegów

Skrzynia biegów odpowiada za dostosowanie momentu obrotowego i prędkości obrotowej silnika do aktualnych potrzeb maszyny. Działanie skrzyni biegów opiera się na prostych zasadach:

• Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale ma ogromną siłę do pchania urobku lub wjeżdżania pod wzniesienia.
• Wysoki bieg (małe przełożenie): Maszyna porusza się szybko (np. podczas jazdy po drodze), ale ma niewielką siłę pchania.

Typy skrzyń biegów w maszynach budowlanych

Skrzynia manualna (synchronizowana)

To najstarszy i najprostszy typ przekładni, dziś spotykany głównie w starszych maszynach lub w podstawowych wersjach wyposażenia. Składa się z kilku wałków z osadzonymi na nich kołami zębatymi o różnej liczbie zębów. Zmiana biegu polega na mechanicznym przesunięciu widełek, które z kolei przesuwają tuleję z synchronizatorem, zazębiając odpowiednią parę kół zębatych.

Ciekawostka: "Crash Box"

W bardzo starych maszynach (np. historycznych modelach Fermec) stosowano skrzynie bez synchronizatorów (tzw. crash box).

Zużycie sprzęgła ciernego

Tarcza sprzęgłowa jest elementem eksploatacyjnym. Jej zużycie objawia się "ślizganiem" - silnik wchodzi na obroty, a maszyna nie przyspiesza.

Skrzynia Syncro Shuttle

Skrzynia Syncro Shuttle, jak ta w JCB 2CX, jest szczególnym przypadkiem połączenia zmiennika momentu ze skrzynią biegów. Jest ona załączana pod obciążeniem, co oznacza, że można normalnie przełączać biegi podczas jazdy bez wyłączania napędu. W JCB 2CX, maszyna posiada 4 biegi zmieniane wajchą, która ma guzik - wysprzęglik, który trzeba wcisnąć chcąc zmienić bieg, inaczej jest "dentysta". Kierunek jazdy można zmieniać kiedy się chce, oczywiście z rozsądkiem.

Skrzynia Powershift (PS)

Skrzynia Powershift (nazywana też semi-automatic) to najpopularniejszy typ przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych. To rozwiązanie, które wyeliminowało największą wadę skrzyni manualnej - konieczność zatrzymywania maszyny do zmiany biegu. W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe. Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet.

Budowa pakietu sprzęgłowego Powershift

Zespół ten składa się z naprzemiennie ułożonych:

• Tarcz ciernych (zewnętrznych): Stalowych płytek pokrytych specjalną, organiczną lub spiekaną okładziną cierną. Mają one zewnętrzne zęby, które blokują się w koszu sprzęgłowym.
• Przekładek stalowych (wewnętrznych): Gładkich, stalowych płytek z zębami wewnętrznymi, które są osadzone na wałku.

Gdy operator wybiera bieg (dźwignią lub pokrętłem), elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami ciernymi a przekładkami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate. Skrzynie Powershift występują zarówno w maszynach takich jak CAT 428, jak i 432, gdzie biegi są załączane pod obciążeniem, ale sterowanie sprzęgłem może być mechaniczne lub hydrauliczne.

Awaryjność i diagnostyka Powershift

Najczęstszą diagnozą jest "spalenie tarcz", co jest objawem ślizgania się pakietu sprzęgłowego z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne.

Główne przyczyny niskiego ciśnienia i awarii:

• Niski poziom lub stary, przepracowany olej: Podstawa wszystkich problemów.
• Zapchany filtr oleju skrzyni: Ogranicza przepływ i ciśnienie. Regularna wymiana na wysokiej jakości filtr, jak REDX, jest kluczowa.
• Nieszczelne uszczelnienia na tłoku sprzęgłowym: Zużyte, twarde uszczelnienia powodują wewnętrzny przeciek. Olej, zamiast dociskać tarcze, ucieka, powodując spadek ciśnienia i ślizganie.
• Awaria pompy ładującej skrzyni: Zużyta pompa nie jest w stanie wygenerować odpowiedniego ciśnienia do zasilania układu sterowania i zmiennika momentu.

Profesjonalna diagnostyka polega na pomiarze ciśnień. Mechanik wpina manometry w specjalne porty pomiarowe na skrzyni biegów i sprawdza ciśnienie na poszczególnych sprzęgłach podczas załączania biegów. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności.

Automatic Power Shift (APS) / Autoshift

Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie. Taka skrzynia sama przełącza biegi pod wpływem aktualnej prędkości, danego obciążenia bądź gwałtownego przyspieszenia, co może opóźnić zmianę biegu na wyższy. Występuje ona w nowoczesnych maszynach budowlanych, w tym w niektórych modyfikacjach JCB 3CX.

System TorqueLock

Największą wadą układu ze zmiennikiem momentu są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej. Zmiennik generuje wtedy niepotrzebne ciepło i zwiększa zużycie paliwa. System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło. Tworzy w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów, eliminując poślizg. Funkcja Torque Lock pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.

Problemy z elektroniką w skrzyniach Autoshift

Oprócz typowych awarii mechanicznych i hydraulicznych znanych z Powershift, w skrzyniach automatycznych dochodzą problemy z elektroniką:

• Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
• Problemy z kalibracją: Po każdej większej naprawie, skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego, aby "nauczyć się" punktów załączania sprzęgieł.

Najczęściej zadawane pytania

1. Moja maszyna szarpie przy zmianie kierunku jazdy (przód-tył). Co jest przyczyną?

   To klasyczny objaw zużycia tarcz ciernych w sprzęgle kierunku jazdy.

2. Co to jest "test przeciążeniowy" (stall test)?

   To test diagnostyczny zmiennika momentu, który wykonuje się przed demontażem skrzyni. Polega na zmierzeniu maksymalnych obrotów, jakie silnik jest w stanie osiągnąć, gdy maszyna jest zablokowana hamulcami na włączonym biegu.

3. Jaki olej stosować do skrzyni Powershift?

   Zawsze i wyłącznie olej o specyfikacji zalecanej przez producenta maszyny (najczęściej klasy UTTO lub TO-4). Zastosowanie niewłaściwego oleju to poważny błąd.

4. Czy remont skrzyni Powershift jest opłacalny?

   Tak, pod warunkiem że jest wykonany kompleksowo. Wymiana samych tarcz to pozorna oszczędność. Awaria skrzyni biegów? Regularny serwis i wysokiej jakości filtry REDX to najlepsza prewencja.

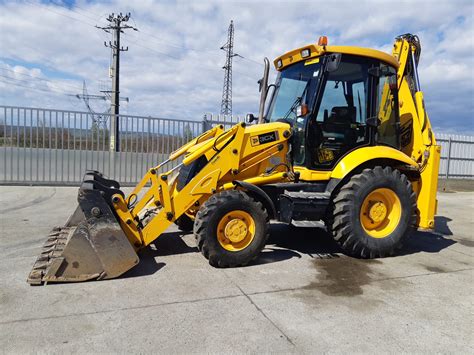

Koparko-ładowarka JCB 3CX: dane techniczne i innowacje

W tym artykule przedstawiamy szczegółowe informacje o koparko-ładowarce JCB 3CX, charakterystyce tego modelu i jego zaletach. Model ten może pracować w temperaturach od -20 do +46 ℃. Układy elektryczne i hydrauliczne są zabezpieczone przed ewentualnymi uszkodzeniami. Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, dzięki czemu maszyna wytrzymuje duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych.

Układ kierowniczy

Układ kierowniczy jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Istnieją 2 tryby:

• Skręt dwóch kół - do jazdy po drogach.
• Skręt czterech kół - do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach.

Koło kierownicy ma skok 2 i 3/4 obrotu od oporu do oporu.

Ramię i osprzęt

Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny, co oszczędza paliwo. W przypadku koparek-ładowarek JCB parametry mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej podano ogólne parametry.

Ogólne parametry JCB 3CX:

Specjalne funkcje agregatu JCB 3CX

• EcoRoad: W koparce JCB 3CX zużycie paliwa na godzinę może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą.
• EcoLoad: Możliwość sterowania prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego. Korzystając z tej technologii, można znacznie zmniejszyć zużycie paliwa.
• EcoDig: Ta funkcja obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Dzięki temu zwiększa się wydajność agregatu i zmniejsza się zużycie paliwa podczas kopania o 15%.
• PowerSlide: Funkcja ta obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Smooth Ride System): Jest to kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.

Do tej koparko-ładowarki dostępnych jest również wiele szybko wymienialnych osprzętów: łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp. Uniwersalna łyżka szczękowa „6 w 1” kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.

JCB 3CX: charakterystyka silnika

Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami, a pojemność silnika wynosi 4 litry. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach. Dzięki temu zużycie paliwa jest minimalne, a wydajność pozostaje wysoka. W instalacji wbudowany jest również filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty, co zmniejsza koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia. Dodatkowo silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Istnieje skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa. Codzienna kontrola, konserwacja lub naprawa nie będą sprawiać trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.

Zasilanie elektryczne

Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory, 2 tylne światła.

Przyrządy kontrolno-pomiarowe

Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

JCB 3CX: dane techniczne kabiny operatora

Dzięki kompaktowej budowie silnika i niewielkiej masce kabina ma doskonałą widoczność. Drzwi otwierają się z obu stron, więc operator nie musi dodatkowo obchodzić maszynę. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach. Istnieje ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna - poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.

System sterowania

Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

Główne modyfikacje koparko-ładowarki JCB 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX. Różnica między nimi polega na konfiguracji i możliwości montażu osprzętu:

• 3CX: Standardowy model ze stałą ramieniem.
• 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania koparko-ładowarki JCB 3CX do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła dokładnie do 100 KM. Posiada teleskopowy uchwyt.
• 3CX Super: Zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
• Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.

Części zamienne i serwis

Jeśli doszło do awarii skrzyni biegów, w naszej ofercie znajdziesz wszystko, co potrzebne do profesjonalnego remontu skrzyń Powershift w maszynach JCB, CAT, Volvo i innych. Oferujemy kompletne zestawy tarcz i przekładek, zestawy uszczelnień, elektrozawory, pompy i fabrycznie regenerowane zmienniki momentu. Asortyment naszej firmy posiada części oryginalne, OEM na pierwszy montaż oraz wysokiej jakości zamienniki pasujące do koparek kołowych i gąsienicowych JS, koparko-ładowarek 2CX, 3CX, 4CX, ładowarek teleskopowych 531, oraz minikoparek 801, 802, 804, 8050, 8060. W elementach podzespołów skrzyni biegów posiadamy: cewki/elektrozawory, kosze/koła zębate/wałki, łożyska skrzyni, poduszki, podzespoły dźwigni, pompy transmisyjne i inne, tarcze/przekładki, uszczelnienia oraz zmienniki momentu/sprzęgła hydrokinetyczne. Materiały, z których są wykonane części są najwyższej jakości, dzięki temu pracują niezawodnie. Dodatkowo nasi eksperci pomogą w doborze nawet nietypowych części do maszyn budowlanych.

Da się dokupić zestaw uszczelnień do każdego siłownika, szukaj w sklepach z częściami do JCB. Podstawowa sprawa to rozmontować zwrotnice.
