Ucieczka Powietrza z Układu Hamulcowego w Wywrotkach DAF (4 osie): Przyczyny i Rozwiązania

Problem z ubytkiem powietrza w układzie pneumatycznym ciężarówek, zwłaszcza w pojazdach użytkowych takich jak wywrotki DAF, jest często spotykany i może prowadzić do poważnych problemów z bezpieczeństwem oraz efektywnością pracy. Charakteryzuje się spadkiem ciśnienia, częstym włączaniem się sprężarki i widocznymi lub słyszalnymi nieszczelnościami. Poniższa analiza przedstawia typowe objawy, potencjalne przyczyny i skuteczne metody diagnostyki oraz naprawy.

Objawy Nieszczelności Układu Pneumatycznego

Typowe sygnały wskazujące na ubytek powietrza w układzie pneumatycznym DAF obejmują:

• Spadek ciśnienia po zwolnieniu hamulca ręcznego: Ciśnienie może spadać do 3/4 zakresu na zegarach i dobijać jeszcze odrobinę, ale nie napełnia układu w pełni.
• Słyszalny ubytek powietrza: Często słychać syczenie z zaworów, siłowników lub przewodów, np. z zaworu EBS (modulatora) nad lewym tylnym siłownikiem, od spodu obok "grzybka". Słychać również co chwilę ubytek powietrza, jakby dobijało wiatru w poduchy.
• Ubytek powietrza przy wciśniętym hamulcu roboczym: Nieszczelności mogą być słyszalne, gdy hamulec roboczy jest wciśnięty bez zaciągania ręcznego.
• Częste włączanie się sprężarki: Sprężarka pracuje zbyt często, aby utrzymać ciśnienie w układzie, nawet gdy nie są używane żadne podzespoły (sprzęgło, hamulce, poduszki powietrzne). Ciśnienie może spadać z 10 do 8 bar w ciągu zaledwie dwóch minut.
• Problemy z osuszaczem: Wskazaniem może być obecność wody w podstawie osuszacza lub w zbiornikach, mimo regularnego spuszczania kondensatu. Osuszacz może "kichać" nieprawidłowo.

Potencjalne Przyczyny Ubytków Powietrza

Ucieczka powietrza z układu pneumatycznego w DAF może mieć wiele źródeł. Najczęściej problem dotyczy następujących komponentów:

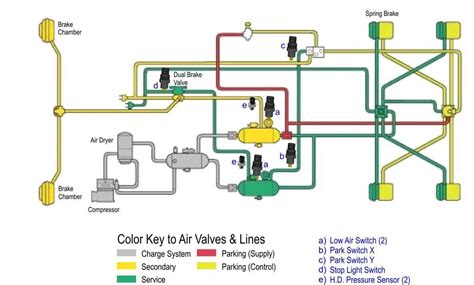

Osuszacz Powietrza i Sprężarka

Wiele problemów z ciśnieniem wynika z nieprawidłowego działania osuszacza powietrza. Duża ilość wody w osuszaczu jest często związana z wyciekami powietrza z układu, ponieważ duża ilość kondensatu gdzieś musi być wyłapana i zmagazynowana przed wyrzuceniem na zewnątrz. Jeżeli osuszacz został niedawno wymieniony, a problem nadal występuje, należy sprawdzić jego podstawę oraz drożność przewodu sterującego w głowicy sprężarki. Zanieczyszczona podstawa osuszacza i odpowietrznik również mogą wskazywać na problem.

Sprężarka, zwłaszcza regenerowana, może być źródłem problemów, jeżeli nie działa prawidłowo. W sytuacji, gdy sprężarka pracuje non-stop, a ciśnienie w układzie spada, świadczy to o nieszczelności przewyższającej jej wydajność. Należy pamiętać, że jeśli sprężarka jest odłączana (od napędu mechanicznego), to przez nią może cofać się powietrze. W DAF-ach sprężarka często zamontowana jest na kole zamachowym na stałe, co oznacza, że osuszacz będzie "oddychał" powietrzem ze sprężarki i wyrzucał je przez tłumik. Pytanie, czy wraz z tym cyklem istnieje możliwość cofania się powietrza z układów przez zawór wielodrożny, jest kluczowe w diagnostyce.

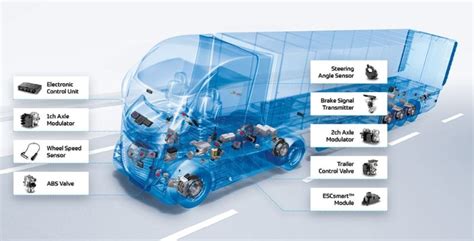

Zawory Hamulcowe (EBS, Modulatory, Zawory Przekaźnikowe)

Kluczowymi elementami w układzie hamulcowym są różne zawory, które mogą ulegać awariom:

• Modulator EBS: Ubytek powietrza z modulatora EBS (np. tylnej osi) jest częstą przyczyną, zwłaszcza jeśli występuje od spodu z "grzybka". Może występować zarówno przy zaciągniętym, jak i puszczonym hamulcu ręcznym, a ustawać dopiero po wciśnięciu hamulca nożnego. Problem z modulatorem może być wskazywany przez błąd diagnostyczny, np. D879 w DAF CF75, który odnosi się do modulatora tylnej osi. Wewnętrzne wycieki w modulatorze są poważną usterką.
• Zawór redundancy valve (awaryjny): Ten zawór, który w przypadku awarii elektroniki EBS uruchamia obwód czysto pneumatyczny, również może być źródłem wycieku. Jeżeli powietrze ucieka z portu wydechu tego zaworu przy naciśniętym hamulcu nożnym, wskazuje to na problem z nim lub z modulatorem. Jest to połączenie elektrozaworu ON-OFF i zaworu pneumatycznego przekaźnikowego, który w trybie awaryjnym (bez zasilania elektrycznego) przechodzi w pozycję otwartą.
• Inne zawory bezpieczeństwa: Usterka zaworu bezpieczeństwa zbiornika wstępnego lub innych zaworów regulujących ciśnienie również może powodować ubytki.

Siłowniki Hamulcowe

Często przyczyną nieszczelności są uszkodzone siłowniki hamulcowe. Wymiana jednego z nich (np. tylnego lewego) może zmniejszyć ubytek, ale niekoniecznie całkowicie go wyeliminować. W przypadku uszczelniacza popychacza wewnątrz siłownika, który uległ usterce, na spuszczonym hamulcu ręcznym siłownik membranowy może mieć wyciek wewnętrzny z komory hamulca ręcznego do komory hamulca nożnego. Powietrze wówczas wycieka z portu wydechu modulatora.

Przewody i Złączki

Elementy takie jak przewody (np. tekalan) czy złączki mogą ulegać przetarciu, pęknięciu lub rozszczelnieniu, co prowadzi do ucieczki powietrza. Nawet lekkie uchodzenie powietrza z złączek sześciodrożnego zaworu, wykryte za pomocą sprayu, sumując się, może prowadzić do znacznych strat ciśnienia.

Poduszki Powietrzne

Również poduszki powietrzne, zarówno zawieszenia pojazdu, jak i kabiny, mogą być źródłem nieszczelności, choć są rzadziej pierwszym podejrzanym w przypadku problemów z układem hamulcowym.

Metody Diagnostyki i Rozwiązywania Problemów

Szczegółowe Metody Lokalizacji Nieszczelności

Lokalizacja nieszczelności w układzie pneumatycznym wymaga systematycznego podejścia:

1. Użycie wody z mydłem lub środków pieniących: Jest to najprostsza i często najskuteczniejsza metoda. Należy spryskać podejrzane miejsca (zawory, siłowniki, złączki, przewody) roztworem wody z mydłem lub specjalnym sprayem do wykrywania nieszczelności. W miejscu wycieku pojawią się bąbelki.
2. Słuchowa inspekcja: Wejście pod pojazd i dokładne osłuchiwanie wszystkich komponentów układu pneumatycznego, włączając w to zbiorniki powietrza, poduszki, przewody.
3. Podłączenie sprężarki warsztatowej: Można podłączyć przewód od stacjonarnej sprężarki bezpośrednio do rurki wychodzącej ze sprężarki w DAF-ie (w miejsce zasilania, port nr 1 osuszacza). Należy wówczas podnieść kabinę, włączyć zapłon, podłożyć kliny pod koła i spuścić hamulec ręczny. Praca silnika może zakłócać diagnozę, więc zewnętrzne źródło powietrza pozwala na cichą diagnostykę.
4. Testy z zaślepianiem przewodów: Odłączanie i zaślepianie przewodów od siłowników hamulcowych lub od zaworów (np. od zaworu zabezpieczającego) po kolei, a następnie obserwacja zegarów, czy następuje poprawa, pozwala na wykluczenie kolejnych elementów. Jeżeli po zaślepieniu przewodów zawór przestaje się odzywać, problem leży w siłowniku; jeżeli dalej "dmucha", wina leży po stronie zaworu.
5. Sprawdzenie ciśnienia manometrem: Wkręcenie manometru w otwór wyjściowy zaworu pozwala na sprawdzenie prawidłowego ciśnienia "zbijania" i porównanie go z odczytami na zegarach pokładowych.
6. Diagnostyka komputerowa: W przypadku systemów EBS, błędy takie jak D879 są kluczowe i wskazują na konkretne komponenty (np. modulator osi tylnej).

Kierunki Naprawy i Konserwacji

Po zlokalizowaniu nieszczelności, należy podjąć odpowiednie kroki naprawcze:

• Wymiana uszkodzonych siłowników: Jeśli siłowniki są źródłem problemu, ich wymiana jest konieczna.
• Regeneracja lub wymiana zaworów i modulatorów: Modulatory EBS i inne zawory mogą być regenerowane, jeśli korpus zaworu wewnątrz (tam, gdzie pracują tłoczki) jest gładki, bez rys i zniekształceń. Warto korzystać z części oryginalnych (np. Knorr, Wabco, Haldex) lub sprawdzonych zestawów naprawczych, a w przypadku wymiany, wybierać produkty od renomowanych firm oferujących gwarancję. W przypadku modulatorów EBS, wabco sprzedaje zestawy naprawcze.
• Czyszczenie zaworów: Można spróbować rozebrać i przeczyścić zawory dwudrożne w modulatorze lub przelać je specjalnym środkiem do pneumatyki, podając powietrze od strony wejścia. Istnieje szansa, że pod tłoczki zaworów coś podeszło.
• Sprawdzenie i wymiana osuszacza i sprężarki: Jeśli te elementy są uszkodzone, należy je wymienić (lub zregenerować sprężarkę). Należy również regularnie sprawdzać i czyścić podstawę osuszacza.
• Wymiana przewodów i złączek: Przetarte przewody tekalanu, nieszczelne złączki muszą być wymienione na nowe.

Ważne jest, aby pamiętać, że układ hamulcowy jest kluczowym elementem bezpieczeństwa pojazdu. Wszelkie naprawy powinny być wykonywane przez osoby posiadające odpowiednią wiedzę i kwalifikacje. W przypadku skomplikowanych usterek, takich jak wewnętrzne wycieki w modulatorze, zaleca się skorzystanie z usług wyspecjalizowanego serwisu.
