Budowa własnego ciągnika rolniczego (tzw. SAM-a) wymaga precyzyjnego doboru podzespołów oraz przemyślanej konstrukcji układu napędowego. Wiele projektów opiera się na sprawdzonych rozwiązaniach z samochodów dostawczych, takich jak Żuk, które charakteryzują się wysoką wytrzymałością i dostępnością części.

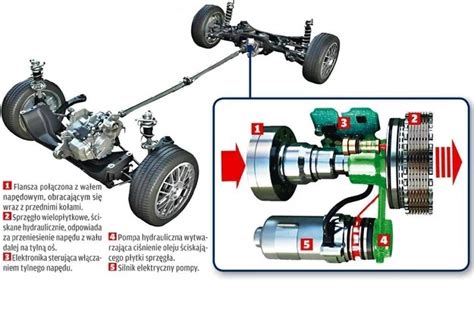

Adaptacja napędu 4x4 w konstrukcjach opartych na moście z Żuka
Wielu konstruktorów staje przed wyzwaniem rozbudowy układu napędowego do wersji 4x4. Kluczową kwestią jest zsynchronizowanie prędkości obrotowej przedniej i tylnej osi. Jeśli planujesz przeróbkę, pamiętaj, że przedni most powinien być teoretycznie o 1-4% szybszy od tylnego, aby zapewnić lepszą trakcję w trudnych warunkach terenowych.
Wybór komponentów i techniczne aspekty montażu
- Skrzynia biegów: Warto rozważyć skrzynię biegów z ciągnika typu Dzik, która posiada wyjście wałka napędowego na przód, co znacząco ułatwia realizację napędu na obie osie.
- Przeguby i półosie: Przy montażu napędu często stosuje się flansze dotaczane na tokarce, które pozwalają na przykręcenie przegubów (np. z samochodów osobowych). Ważne jest precyzyjne wyosiowanie elementów, aby uniknąć drgań podczas pracy.
- Opony: Dobór ogumienia wpływa na prędkość obrotową kół. Przy zmianie rozmiaru felg lub opon należy przeliczyć średnicę toczną, aby zachować poprawne przełożenia między osiami.
Kluczowe modyfikacje i rozwiązania konstrukcyjne
W projektach ciągników typu SAM często stosuje się autorskie rozwiązania, które zwiększają funkcjonalność maszyny:
| Element | Zastosowanie |
|---|---|
| Most typu Żuk | Podstawa układu napędowego, często skracana do pożądanej szerokości (np. 1 m). |
| Blokada mechanizmu różnicowego | Niezbędna do pracy w ciężkim terenie; warto badać rozwiązania oparte na sprzęgłach kłowych. |
| Układ chłodzenia | Zastosowanie wydajnych dmuchaw lub termowłączników z aut osobowych (np. Polonez) zapewnia stabilną pracę jednostki napędowej. |
Doświadczenia konstruktorów i uwagi eksploatacyjne
Budowa traktora z silnikiem samochodowym (np. 1.6D Forda lub jednostki z Passata) to rozwiązanie o dużej trwałości, jednak wymaga solidnej ramy. Często stosuje się konstrukcje samonośne, w których miska olejowa lub specjalnie wzmacniana blacha (o grubości 8-15 mm) przejmuje obciążenia ramy.
W przypadku problemów z uciągiem, zaleca się stosowanie dodatkowego dociążenia tylnej osi. Można wykorzystać gotowe obciążniki od ciągników typu Dzik lub wykonać własne odlewy betonowe. Pamiętaj również o kwestiach bezpieczeństwa - każda konstrukcja powinna posiadać pałąk asekuracyjny, szczególnie jeśli planujesz pracę w zróżnicowanym terenie.
