Podłączenie rozdzielacza hydraulicznego jest kluczowym etapem instalacji układu hydraulicznego i wymaga precyzji oraz znajomości oznaczeń na urządzeniu. Rozdzielacze hydrauliczne sterują przepływem oleju w systemie, umożliwiając kontrolę nad pracą siłowników i silników hydraulicznych.
Prawidłowe podłączenie rozdzielacza hydraulicznego wymaga znajomości oznaczeń i schematu przepływu oleju. Dzięki zastosowaniu odpowiednich tulei ciśnieniowych możliwe jest łatwe łączenie sekcji, co pozwala na rozszerzenie możliwości układu hydraulicznego i jego dostosowanie do bardziej wymagających aplikacji.
Kroki podłączenia rozdzielacza hydraulicznego
1. Sprawdzenie oznaczeń portów

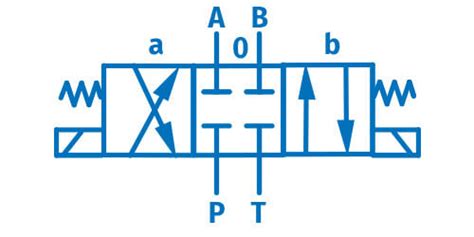

Każdy rozdzielacz posiada oznaczenia wejść i wyjść, które należy prawidłowo podłączyć. Oznaczenia stosowane w rozdzielaczach hydraulicznych pomagają w prawidłowym montażu i konfiguracji układu:
- P (Pressure) - port zasilający, do którego podłączany jest przewód zasilający z pompy hydraulicznej.
- T (Tank/Return) - port powrotny, odprowadzający olej do zbiornika.
- A i B - porty robocze, do których podłącza się odbiorniki, np. siłowniki lub silniki hydrauliczne.
- N (Neutral, BYPASS) - w niektórych modelach, stosowany do obejścia przepływu oleju.
2. Montaż przewodów hydraulicznych

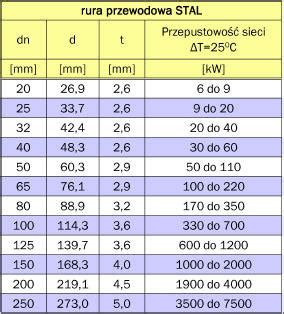

Ważne jest użycie przewodów o odpowiedniej średnicy i odporności na ciśnienie robocze, aby zapewnić bezpieczeństwo i wydajność działania całego układu hydraulicznego.
3. Zastosowanie zaworów bezpieczeństwa
W niektórych instalacjach zaleca się montaż zaworów nadmiarowych, aby chronić układ przed przeciążeniem i zapewnić jego długotrwałą oraz bezpieczną pracę.
Łączenie rozdzielaczy hydraulicznych szeregowo
Rozdzielacze hydrauliczne można łączyć szeregowo, co pozwala na rozbudowę systemu i sterowanie większą liczbą siłowników lub odbiorników. W tym celu stosuje się tuleje ciśnieniowe, które umożliwiają montaż kolejnych sekcji bez konieczności dodatkowego rozdzielania przepływu oleju. Jednym z elementów wykorzystywanych do tego typu połączeń jest Tuleja ciśnieniowa rozdzielacza G1/2" 45l/min, która gwarantuje szczelne i efektywne połączenie.
