Każdy operator wózka widłowego powinien posiadać wiedzę na temat budowy urządzenia, na którym pracuje. Choć zagadnienia te są omawiane podczas kursu, informacje te wymagają regularnego odświeżania. Znajomość konstrukcji maszyny nie tylko ułatwia pracę, ale przede wszystkim znacząco zwiększa bezpieczeństwo operatora oraz osób postronnych. Wózki widłowe, niezależnie od producenta (np. Toyota, Linde, Still), składają się z czterech zasadniczych części: układu zasilającego, podwozia, części roboczej oraz wyposażenia elektrycznego.
Podstawowe elementy konstrukcyjne
Wózek widłowy to złożony mechanizm, w którym poszczególne elementy ściśle ze sobą współpracują. Do najważniejszych podzespołów zaliczamy:
- Rama wózka - główna konstrukcja nośna, stanowiąca szkielet pojazdu.
- Kabina operatora - przestrzeń robocza wyposażona w fotel, kierownicę, pedały i dźwignie sterujące. Może być otwarta lub zamknięta (zabudowana).
- Przeciwwaga - blok ciężkiego materiału zamontowany zazwyczaj z tyłu wózka, który równoważy masę ładunku podnoszonego z przodu.
- Rama bezpieczeństwa - stalowa konstrukcja nad fotelem operatora, chroniąca przed spadającymi przedmiotami.
- Układ kierowniczy - umożliwia manewrowanie pojazdem. Wózki występują w konfiguracji trójkołowej (bardzo zwrotne) oraz czterokołowej.
Układ podnoszenia i część robocza
Część robocza odpowiada za bezpośrednią obsługę towarów. Kluczowe elementy to:

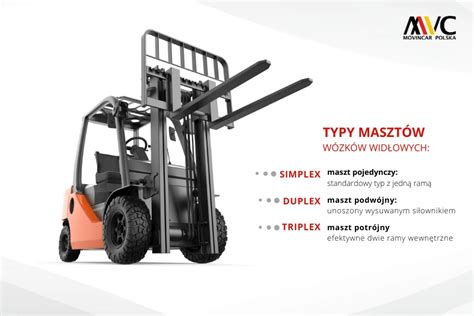

- Maszt - pionowa rama umieszczona z przodu wózka. Wyróżniamy maszty: Simplex (pojedynczy), Duplex (podwójny) oraz Triplex (potrójny, pozwalający na duże wysokości podnoszenia).
- Karetka - płyta przesuwająca się po maszcie, do której mocowane są widły lub inny osprzęt.
- Widły - element w kształcie litery „L”, służący do podtrzymywania ładunków.
- Łańcuchy - rolkowe lub płytkowe, przenoszące siłę podnoszenia na karetkę.
- Siłownik masztu - element hydrauliczny odpowiedzialny za unoszenie i opuszczanie masztu oraz wideł.
Układy napędowe i hydrauliczne
Wózki widłowe mogą być zasilane w różny sposób, co determinuje ich charakterystykę pracy:
| Typ napędu | Charakterystyka |
|---|---|
| Elektryczny (akumulatorowy) | Cichy, brak spalin, idealny do magazynów i chłodni. Wymaga czasu na ładowanie. |
| Spalinowy (Diesel/Benzyna) | Wysoka moc, duża zdolność pokonywania wzniesień, praca ciągła. |
| Gazowy (LPG) | Niższe koszty paliwa, mniejsza emisja zanieczyszczeń, możliwość pracy wielozmianowej. |
Układ hydrauliczny
System ten wykorzystuje olej hydrauliczny pod wysokim ciśnieniem do sterowania ruchem części roboczych. Operator za pomocą dźwigni rozdzielacza otwiera zawory, które kierują przepływ oleju do odpowiednich siłowników. Kluczowe elementy systemu to:
- Pompa hydrauliczna - generuje ciśnienie w układzie.
- Zawory bezpieczeństwa - w tym przelewowe (ochrona przed przeciążeniem) oraz dławiące i zamki hydrauliczne (zabezpieczenie przed nagłym opadnięciem ładunku).
- Zbiornik oleju - magazynuje ciecz roboczą.
Bezpieczeństwo i eksploatacja
Znajomość budowy wózka widłowego jest niezbędna do prawidłowego odczytywania diagramu udźwigu. Udźwig nominalny to maksymalny ciężar ładunku dla konkretnego modelu przy określonej wysokości podnoszenia. Każdy operator powinien potrafić zweryfikować stan techniczny maszyny w oparciu o Dokumentację Techniczno-Ruchową (DTR).
