Problemy z wentylatorami i układem chłodzenia w ciągnikach rolniczych

Wydajna praca ciągnika rolniczego, zwłaszcza w wymagających warunkach, jest ściśle związana z prawidłowym funkcjonowaniem układu chłodzenia oraz wentylacji. Niestety, często pojawiają się problemy, takie jak niewłaściwa praca wentylatorów, awarie klimatyzacji czy nieprawidłowe odczyty temperatury. Poniżej przedstawiamy szczegółowe informacje dotyczące diagnozy i rozwiązywania tych problemów, bazując na doświadczeniach użytkowników.

Zasada działania i diagnostyka wentylatorów chłodnicy

Czujniki temperatury a praca wentylatorów

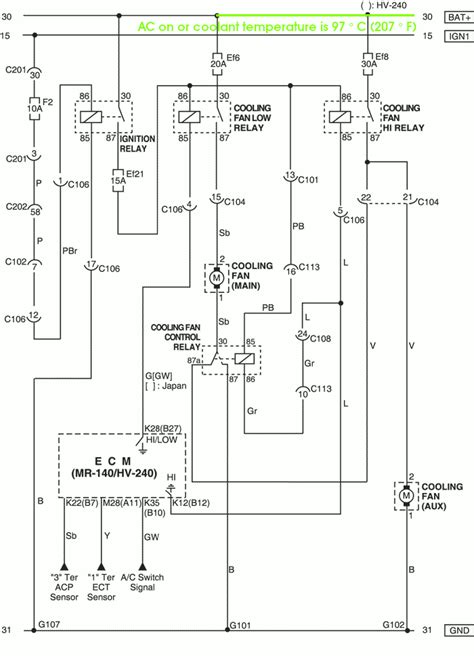

W wielu ciągnikach układ chłodzenia opiera się na dwóch czujnikach temperatury, które sterują pracą wentylatorów:

• Górny czujnik: Zamyka obwód przy około 95 stopniach Celsjusza, załączając pierwszy bieg wentylatora.
• Dolny czujnik (trzy piny): Otwiera obwód przy około 100 stopniach Celsjusza, załączając drugi bieg wentylatora, jeśli temperatura nadal rośnie. Ten czujnik jest również odpowiedzialny za włączenie sprężarki klimatyzacji. W niektórych systemach odpowiada za wyłączenie klimatyzacji przy zbyt wysokiej temperaturze silnika.

Należy pamiętać, że na górze układu chłodzenia temperatura powinna być niższa niż na dole, dlatego czujniki nie mogą być ustawione na ten sam zakres temperatur.

Typowe problemy i rozwiązania

Częstym problemem jest brak włączenia wentylatorów, zwłaszcza gdy klimatyzacja nie jest aktywna. Działanie wentylatorów na pierwszym biegu często jest widoczne dopiero po włączeniu klimatyzacji. Jeśli wentylatory nie działają prawidłowo, należy doprowadzić układ do sprawnego oryginału, zamiast szukać skomplikowanych modyfikacji.

Dyskusja o temperaturach pracy silnika

Użytkownicy często podnoszą kwestię optymalnych temperatur pracy. Książkowo, pierwszy bieg wentylatorów powinien włączać się przy około 97 stopniach Celsjusza i wyłączać przy około 95 stopniach. Niektórzy uważają jednak, że temperatury rzędu 100-105 stopni Celsjusza są zbyt wysokie i świadczą o pomyłce konstrukcyjnej. Ważne jest, aby pamiętać, że w układzie ciśnieniowym, jakim jest układ chłodzenia w silniku (np. w traktorach czy samochodach typu Opel Omega), woda wrze w wyższej temperaturze niż 100°C. Dodatkowo, użycie specjalnych płynów chłodniczych podnosi tę temperaturę jeszcze bardziej.

Problemy z klimatyzacją w ciągnikach rolniczych

Klimatyzacja w ciągniku rolniczym to element komfortu, który niestety jest podatny na zaniedbania. Regularne korzystanie z klimatyzacji przez cały rok jest zalecane w celu utrzymania jej sprawności.

Brak możliwości włączenia klimatyzacji

Gdy po naciśnięciu włącznika lub uruchomieniu funkcji na panelu nic się nie dzieje, problem może leżeć w kilku obszarach:

• Sterowanie cyfrowe: W przypadku paneli cyfrowych, problem może wymagać wymiany elementu.
• Sterowanie klasyczne: Częściej problem dotyczy przycisku lub bezpiecznika. Należy sprawdzić okablowanie od przełącznika do dalszych komponentów, używając multimetru do pomiaru mas i napięcia.

Klimatyzacja włącza się, ale nie chłodzi

Jeśli kontrolka klimatyzacji zapala się, ale układ nie działa, należy szukać problemu dalej. Systemy często posiadają ograniczoną diagnostykę błędów, które mogą wskazywać na:

• Przerwanie lub zwarcie w obwodach.
• Czujnik ciśnienia czynnika: Sprawdzenie jego prawidłowego działania jest kluczowe. Czujnik ten znajduje się w układzie, często w pobliżu zaworu rozprężnego.
• Czujnik temperatury zewnętrznej lub wewnętrznej: Dotyczy to układów ze sterowaniem automatycznym.
• Problemy ze sprzęgłem kompresora.

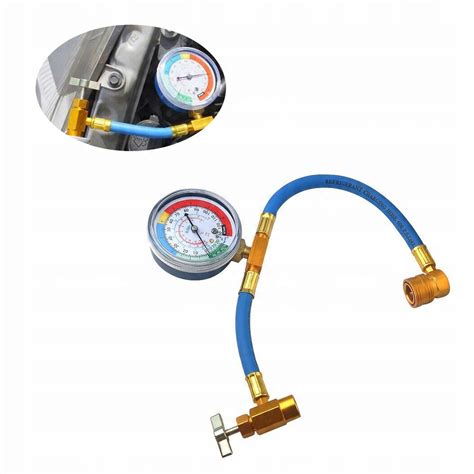

Warto sprawdzić tzw. "oczko" (wziernik) tuż przed zaworem rozprężnym, aby ocenić stan czynnika. Duża ilość pęcherzyków może świadczyć o jego niskim poziomie. Jeżeli ciśnienia nie są w normie, konieczna jest wizyta w serwisie i diagnostyka z wykorzystaniem maszyny do klimatyzacji. Warto zwrócić uwagę na test szczelności - nieszczelności mogą się "doszczelnić" w próżni, co może być wykorzystane na niekorzyść klienta. Zawsze żądaj próby szczelności azotem lub kontrastem. Samodzielnie można szukać wycieków, spryskując podejrzane miejsca substancją pieniącą.

Problemy z kompresorem i sprzęgłem

Kompresor, przy regularnym użytkowaniu i konserwacji, rzadko ulega awarii. Częściej zużywa się elektromagnes w sprzęgle lub dochodzi do zużycia zmęczeniowego po wielu godzinach pracy. Przed wizytą w serwisie warto sprawdzić:

• Czy załącza się sprzęgło kompresora po naciśnięciu przycisku.
• Czy dochodzi napięcie do sprzęgła. Brak charakterystycznego kliknięcia może świadczyć o awarii elektromagnesu.

Czujniki oblodzenia parownika i przekaźniki

Sygnał z włącznika do sprzęgła kompresora przechodzi przez jeden lub dwa przekaźniki. W projekcie układu muszą znaleźć się informacje z czujnika ciśnienia (aby układ nie pracował przy zbyt dużym lub zbyt małym ciśnieniu) oraz czujnika temperatury parownika, zwanego czasem czujnikiem oblodzenia. Ten ostatni co jakiś czas rozłącza zasilanie, umożliwiając ponowne nagrzanie się elementów i rozpoczęcie cyklu chłodzenia. Jeśli na "ciepłym" układzie nic się nie dzieje, a zasilony z zewnętrznego źródła kompresor chłodzi, problemem może być nieprawidłowe działanie czujnika oblodzenia. Można go obejść, wstawiając zworkę, ale należy zachować ostrożność, aby nie doprowadzić do zamarznięcia parownika.

Inne przyczyny niesprawnej klimatyzacji

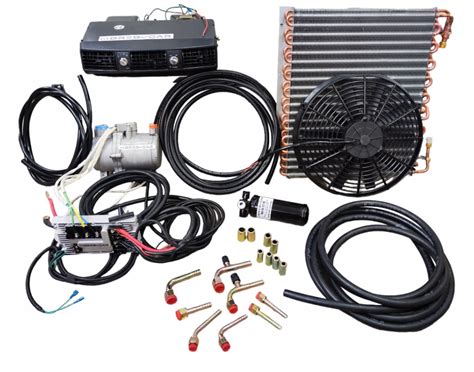

• Zatkane lamelki parownika: Powodowane przez niewymieniane filtry kabinowe lub jazdę z otwartymi drzwiami/oknami. Można je oczyścić sprężonym powietrzem lub specjalnymi preparatami, najlepiej bezpośrednio, demontując parownik.
• Usterka zaworu wodnego: Zacięcie się zaworu w pozycji, która kieruje gorący płyn na nagrzewnicę, obniżając efektywność chłodzenia.
• Zacięta klapa od sterowania strumieniem powietrza: W układach z ruchomą klapą.
• Zablokowany lub zacięty zawór rozprężny: Często zdarza się po wymianie kompresora, jeśli układ nie został dokładnie przeczyszczony z resztek starego kompresora. Objawia się zamarzaniem wejścia do zaworu i przewodów przy kompresorze. Naprawa wymaga ponownego odessania czynnika i wymiany zaworu.
• Zapchany kanał lub rurka odprowadzająca wodę z obudowy parownika: Skutkuje wyciekiem wody z kratek nawiewu. Warto je regularnie przedmuchiwać.

Problemy z wentylacją kabiny w ciągnikach (np. Zetor 7211, 8011)

Użytkownicy traktorów Zetor, np. modeli 7211 z 1988 roku czy 8011, zgłaszają problemy z wentylatorami kabinowymi, które mają dwa zakresy obrotów: wolne i szybkie. W przypadku niedziałającego wentylatora nad głową, mimo słyszalnego załączania, problem może leżeć w kilku miejscach.

Diagnoza i naprawa wentylatora kabinowego

1. Sprawdzenie obrotów i smarowania: Po zdjęciu filtrów u góry kabiny należy sprawdzić, czy wiatraki obracają się swobodnie i przesmarować je.
2. Stan silnika wentylatora: Czasem problemem jest zużycie lub stopienie uzwojenia na wirniku, nawet jeśli wentylator nie zacierał się. Nowe wentylatory mogą być inaczej wykonane, np. z łożyskiem kulkowym i ślizgowym z brązu oraz grubszą ośką.
3. Szczotki: Przy montażu nowych wentylatorów należy zwrócić uwagę na dokładne dopasowanie szczotek. Niedokładne przyleganie może prowadzić do powstania rantów i zablokowania wentylatora, a w konsekwencji do jego spalenia.
4. Przełącznik wentylatora: Jeśli wentylator nie działa, a słychać załączanie, problem może być w przełączniku. Luzy na klawiszu lub wypalone styki mogą być przyczyną. Wymiana przełącznika często pomaga.
5. Układ przewodów:
   • Silnik wentylatora zazwyczaj ma 3 przewody: masa, 1. bieg, 2. bieg.
   • Przed 1993 rokiem silnik ma zazwyczaj 3 przewody: czarny (masa), czerwony (2. bieg) i brązowy (1. bieg).
   • Zasilanie wyłącznika to zazwyczaj przewód niebieski.
   • W przypadku uszkodzenia silnika (najczęściej 1. bieg), demontaż jest możliwy po wyjęciu konsoli środkowej, odpięciu 6 zapinek i wyjęciu dolnej puszki nagrzewnicy.

Narzędzia diagnostyczne

Do diagnozy niezbędny jest miernik uniwersalny (multimetr). Należy:

• Dostać się do wentylatora, podłączyć jeden przewód miernika do masy, drugi do plusa.
• Przełączyć przełącznikiem i sprawdzić napięcie na wentylatorze.
• Jeśli nie ma napięcia, sprawdzić wyłącznik, czy przewodzi prąd (miernik ustawić na diodę).
• Jeśli wyłącznik przewodzi, a na wentylatorze nie było napięcia, należy szukać przyczyny w kierunku bezpieczników.

Dodatkowe problemy: Tylne halogeny

W przypadku niedziałających tylnych halogenów, mimo sprawnych bezpieczników i lamp, problem może leżeć w uszkodzonym włączniku (często zlokalizowanym przy przycisku startowym) lub w okablowaniu.
