Dźwigi samojezdne, często nazywane żurawiami samojezdnymi, stanowią niezastąpione wsparcie przy realizacji nawet najbardziej skomplikowanych projektów budowlanych, logistycznych czy przemysłowych. Dzięki swojej mobilności, ogromnej sile unoszenia i wszechstronności, potrafią sprostać wyzwaniom w różnorodnych warunkach. Łączą w sobie funkcję dźwignicy oraz środka transportu, co pozwala im samodzielnie dotrzeć na miejsce pracy i niemal natychmiast rozpocząć operacje podnoszenia.
Co to jest żuraw samojezdny i jak jest zbudowany?
Żuraw samojezdny to maszyna osadzona na podwoziu samochodowym lub specjalnym podwoziu terenowym, wyposażona w teleskopowe lub kratowe ramię oraz system stabilizacji. W przeciwieństwie do stacjonarnych konstrukcji, żuraw samojezdny może być szybko przestawiany, co znacząco ogranicza koszty logistyczne. Jest to połączenie mobilności, dużego udźwigu i wszechstronności, sprawdzające się tam, gdzie liczy się czas, precyzja oraz możliwość pracy w różnych lokalizacjach bez dodatkowych przygotowań.
Konstrukcja nośna i podzespoły

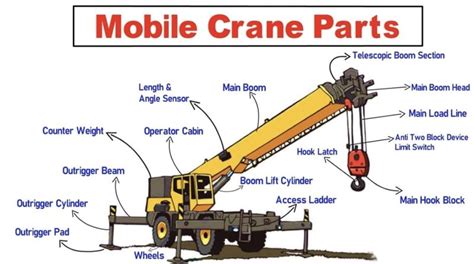

Budowa dźwigu samojezdnego opiera się na wytrzymałej ramie podwozia, do której zamocowane są kluczowe elementy dźwigowe - kolumna obrotowa, wysięgnik, przeciwwagi oraz podpory stabilizujące. Rama nośna przenosi obciążenia generowane podczas podnoszenia ładunków. Kolumna obrotowa odpowiada za ruch obrotowy całej nadbudowy, a wysięgnik umożliwia osiągnięcie dużego zasięgu. Przeciwwagi zapewniają równowagę przy pracy z dużymi masami, a podpory stabilizujące przenoszą obciążenia na grunt, eliminując ryzyko przewrócenia się maszyny. Dodatkowe elementy, takie jak układ wciągarki, liny, przewody hydrauliczne i sterowniki elektroniczne, tworzą integralny system, którego poprawne funkcjonowanie jest niezbędne do bezpiecznej pracy.
Hydrauliczny system podnoszenia
Hydrauliczny system podnoszenia jest sercem pracy dźwigu samojezdnego. Pompa hydrauliczna tłoczy olej pod wysokim ciśnieniem do siłowników, które odpowiadają za unoszenie wysięgnika, wysuwanie segmentów teleskopowych oraz obsługę wciągarki. Zawory sterujące umożliwiają płynne i dynamiczne kontrolowanie ruchów, a czujniki ciśnienia pośredniczą w utrzymaniu właściwych parametrów pracy. Dzięki hydraulice dźwig może przenosić duże obciążenia przy zachowaniu precyzji, płynności i bezpieczeństwa. Nowoczesne układy posiadają systemy automatycznego wyłączania w przypadku przeciążenia, co minimalizuje ryzyko uszkodzeń oraz błędów operacyjnych.
Wysięgniki teleskopowe
Wysięgniki teleskopowe umożliwiają zwiększanie zasięgu pracy dźwigu poprzez wysuwanie kolejnych segmentów. Ich konstrukcja pozwala osiągać znaczne wysokości i odległości robocze bez konieczności przestawiania maszyny. Dzięki dużej sztywności i wytrzymałości, wysięgniki teleskopowe sprawdzają się w pracach montażowych, transportowych oraz przy instalacji ciężkich elementów. Systemy pomiarowe monitorują długość i kąt wysięgnika, zapewniając operatorowi pełną kontrolę nad stabilnością i udźwigiem w danej konfiguracji. Jest to kluczowy element, który decyduje o uniwersalności dźwigu samojezdnego.
Podpory stabilizujące
Podpory stabilizujące zapewniają niezbędną równowagę dźwigu podczas pracy z ciężkimi ładunkami. Po rozstawieniu przenoszą obciążenia z nadbudowy na podłoże, zwiększając powierzchnię podparcia i eliminując ryzyko przechyłu. Każda podpora wyposażona jest w siłownik hydrauliczny oraz czujnik poziomowania, które pozwalają operatorowi precyzyjnie ustawić maszynę. W trudnym terenie stosuje się dodatkowe płyty, zwiększające stabilność podłoża. Poprawne rozstawienie podpór jest warunkiem dopuszczenia maszyny do pracy - bez tego nowoczesne systemy bezpieczeństwa blokują możliwość wykonania podnoszenia.
Rodzaje dźwigów samojezdnych i ich charakterystyka
Rodzaje żurawi samojezdnych dzieli się przede wszystkim ze względu na typ podwozia oraz rodzaj wysięgnika. W praktyce spotyka się kilka podstawowych rozwiązań, które determinują możliwości maszyny w konkretnych warunkach. Równie istotny jest rodzaj napędu, gdzie dominują układy hydrauliczne, umożliwiające precyzyjne manewrowanie nawet przy bardzo dużych obciążeniach.

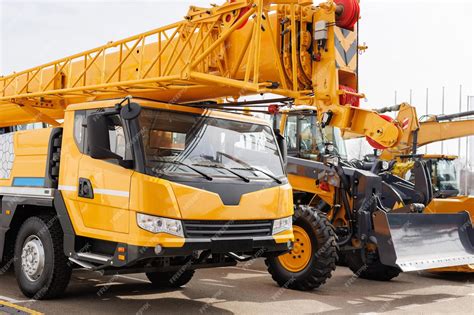

Dźwigi teleskopowe
Standardowy dźwig samojezdny z wysięgnikiem teleskopowym charakteryzuje się szybkim przygotowaniem do pracy, dużą mobilnością oraz możliwością wykonywania różnorodnych zadań bez konieczności czasochłonnego montażu. Segmentowa budowa wysięgnika pozwala na regulowanie zasięgu i wysokości roboczej, co jest szczególnie przydatne w miejskich i przemysłowych projektach. Jest to najbardziej rozpowszechniony typ dźwigu samojezdnego ze względu na jego wszechstronność.
Dźwigi z wysięgnikiem kratowym
Dźwig z wysięgnikiem kratowym wykorzystuje konstrukcję wysięgnika wykonaną z połączonych stalowych elementów tworzących charakterystyczną kratownicę. Taka budowa zapewnia dużą wytrzymałość przy stosunkowo niewielkiej masie własnej. Dźwigi z wysięgnikiem kratowym osiągają bardzo duże udźwigi i zasięgi robocze, dlatego stosowane są głównie w projektach wymagających podnoszenia ekstremalnie ciężkich ładunków, np. w energetyce czy budowie infrastruktury transportowej. Ich montaż jest bardziej czasochłonny niż w przypadku dźwigów teleskopowych, ale rekompensuje to możliwość pracy z ładunkami o masie liczonej w setkach ton.
Mini-dźwigi samojezdne
Mini-dźwigi to urządzenia zaprojektowane z myślą o pracy tam, gdzie standardowe dźwigi nie mają dostępu. Ich kompaktowe wymiary, niska masa oraz możliwość manewrowania w ciasnych przestrzeniach sprawiają, że doskonale sprawdzają się wewnątrz budynków, na dziedzińcach, w halach produkcyjnych i na terenach o ograniczonej nośności gruntu. Pomimo niewielkich rozmiarów wyposażone są w wysięgniki teleskopowe lub przegubowe pozwalające osiągać zaskakująco duże zasięgi. Stosuje się je podczas montażu szyb, instalacji technicznych, przenoszenia urządzeń oraz wielu innych zadań wymagających precyzji.
Zastosowanie dźwigów samojezdnych
Zakres wykorzystania tych maszyn jest wyjątkowo szeroki. Żuraw samojezdny znajduje zastosowanie zarówno przy niewielkich robotach montażowych, jak i przy zaawansowanych inwestycjach infrastrukturalnych. Rozwój technologii sprawił, że parametry współczesnych dźwigów robią ogromne wrażenie, a największy dźwig samojezdny to konstrukcja zdolna do podnoszenia ładunków o masie przekraczającej tysiąc ton.
Dźwig samojezdny w budownictwie
W budownictwie mieszkaniowym i komercyjnym służy do montażu elementów prefabrykowanych, stropów czy konstrukcji dachowych. W budownictwie pełnią kluczową rolę przy montażu dużych elementów konstrukcyjnych, takich jak płyty prefabrykowane, belki, słupy czy elementy dachowe.
Zastosowanie w przemyśle
W przemyśle ciężkim wykorzystywany jest podczas instalacji maszyn, linii technologicznych oraz konstrukcji stalowych. Przemysł wykorzystuje je do przenoszenia ciężkich modułów produkcyjnych, zbiorników czy elementów infrastruktury technologicznej. W przemyśle stosuje się je do przemieszczania elementów o dużej masie - na przykład form odlewniczych, zbiorników ciśnieniowych czy modułów linii technologicznych.
Logistyka i transport
Maszyny te są powszechnie wykorzystywane również w logistyce, energetyce czy przy pracach remontowych. W logistyce i transporcie odpowiadają za załadunki i rozładunki towarów ponadgabarytowych, kontenerów, maszyn i pojazdów. W logistyce umożliwiają sprawny przeładunek kontenerów i towarów ciężkich.
Zadania specjalistyczne
Dźwigi samojezdne biorą udział w zadaniach specjalistycznych, które wymagają precyzyjnych manewrów, dużej siły podnoszenia i możliwości działania w nietypowych warunkach. Przykładami takich zadań są: montaż turbin wiatrowych i ich elementów, podnoszenie urządzeń klimatyzacyjnych i wentylacyjnych na dachach wysokich budynków, ustawianie kontenerów mieszkalnych i biurowych, a także prace przy budowie mostów i wiaduktów. W sektorze eventowym wykorzystuje się je do montażu scen i konstrukcji oświetleniowych, a w przemyśle - do instalacji dużych maszyn i infrastruktury technologicznej. W sytuacjach kryzysowych dźwigi pomagają w podnoszeniu przewróconych pojazdów, usuwaniu gruzu oraz zabezpieczaniu budynków po uszkodzeniach.
Praca w warunkach miejskich i terenowych
Dźwig samojezdny idealnie sprawdza się w pracy miejskiej, ponieważ potrafi działać w ograniczonej przestrzeni, gdzie tradycyjne dźwigi byłyby trudne do zastosowania. Możliwość szybkiego rozstawienia, zwrotność podwozia i kompaktowa konstrukcja pozwalają na wykonywanie prac bez konieczności zamykania dużych obszarów ruchu drogowego. Dźwig samojezdny przystosowany jest do pracy w zróżnicowanych warunkach, zarówno miejskich, jak i terenowych. Urządzenie radzi sobie na powierzchniach utwardzonych, placach budowy, a po zastosowaniu płyt pod podporami także na terenach miękkich.
Mobile Crane Operator Certification - Practical Assessment
Parametry techniczne dźwigów samojezdnych
Przy wyborze dźwigu warto zwrócić uwagę na kilka istotnych parametrów, które są kluczowe dla bezpieczeństwa i efektywności pracy. Maszyna ta powinna być przede wszystkim odpowiednio dobrana do rodzaju planowanych prac pod względem jej udźwigu, momentu roboczego, a także wysokości użytecznej podnoszenia.
- Udźwig żurawia [t]: powszechnie uznaje się, że jest to najistotniejszy parametr dźwigów samojezdnych. Innymi słowy, jest to największa masa, którą dźwig może podnieść przy konkretnym wychyleniu wysięgnika. W dużym stopniu udźwig związany jest z długością wysięgu - im dłuższy jest wysięg, tym mniejszy jest udźwig. Do udźwigu nie zalicza się masa haka i wszystkich urządzeń, które są niedemontowalne.
- Wysięg [m]: wskazuje na największą odległość między pionową osią urządzenia a poziomą osią obrotu wysięgnika. Najczęściej ta wysokość to od 20 do 40 metrów.
- Wysokość podnoszenia [m]: określa odległość od poziomu podłoża do dolnej części podnoszonego ładunku. Jest to odległość pionowa od osi ustawienia żurawia do powierzchni oporowej urządzenia ładunkowego.
- Głębokość opuszczania [m]: oznacza odległość poziomą od poziomu dźwigu do urządzenia ładunkowego w jego największym dolnym położeniu.
- Moment dźwigu: Oznacza, że dźwig samojezdny jest w stanie przenieść ładunek w zależności, jaki jest wysięg żurawia.
- Kąt obrotu: pozwala na obrócenie się maszyny i podaje się go w stopniach. Przeważnie jest to cały obrót maszyny.
- Prędkość ruchów roboczych: opuszczanie ładunku wyraża się poprzez prędkość ruchów roboczych, która podawana jest w m/min lub w obrotach 1/m.
- Zdolność pokonywania wzniesień [stopnie]: określa, na jak duże wzniesienie może bezpiecznie przemieścić się dźwig. Wybierając tego typu pojazd, należy sprawdzić, jakie są na miejscu robót najwyższe spadki oraz wzniesienia.
- Masa żurawia [t]: należy zwrócić na nią uwagę zwłaszcza wtedy, gdy podłoże, na którym będzie pracował dany dźwig, ma ograniczoną zdolność nośności.
Dźwig samojezdny a hydrauliczny dźwig samochodowy (HDS)
Często spotykaną wątpliwością jest rozróżnienie między dźwigiem samojezdnym a hydraulicznym dźwigiem samochodowym (HDS). Mimo podobnych nazw, są to dwie różne maszyny, pełniące odmienne funkcje.
| Cecha | Dźwig Samojezdny | Hydrauliczny Dźwig Samochodowy (HDS) |
|---|---|---|
| Definicja | Dźwignica zamontowana na podwoziu samochodu ciężarowego lub specjalnie skonstruowanym podwoziu samojezdnym, z wychylnym wysięgnikiem i wciągarkami. | Dźwignica zamontowana na samochodzie ciężarowym, umiejscowiona między kabiną kierowcy a skrzynią, bądź z tyłu pojazdu. Nazywany również żurawiem przeładunkowym. |
| Konstrukcja | Zintegrowana z podwoziem, długi wysięgnik składający się na całej długości pojazdu. | Oparta na zwykłym aucie ciężarowym, ramię żurawia składa się w charakterystyczne “Z” za kabiną lub na tyle skrzyni ładunkowej. |
| Maksymalny udźwig | Kilka do kilkuset ton (żurawie gąsienicowe nawet do 3000 ton). | Kilka do kilkuset kilogramów, maksymalnie kilka ton. |
| Możliwość transportu | Ogranicza się do podnoszenia i przekładania towarów w miejscu pracy. Nie transportuje towaru w odległe miejsca. | Możliwość nie tylko podnoszenia towaru i jego przenoszenia, ale też transport ładunku do miejsca docelowego (dzięki skrzyni ładunkowej). |
| Zastosowanie | Prace przeładunkowe i montażowe wymagające dużego udźwigu i wysokości, np. montaż turbin wiatrowych, elementów mostów, ciężkich konstrukcji przemysłowych. | Załadunek i rozładunek lekkich i średnich towarów, transport materiałów budowlanych, wykorzystywany w logistyce i dystrybucji. |
Bezpieczeństwo pracy i kwalifikacje operatora
Bezpieczeństwo pracy z dźwigiem samojezdnym opiera się na ścisłym przestrzeganiu procedur technicznych i zasad BHP. Każda operacja powinna być poprzedzona analizą ryzyka uwzględniającą warunki atmosferyczne, stan podłoża, masę i geometrię ładunku oraz przewidywany zasięg pracy wysięgnika. Operator musi wykonać pełną kontrolę stanu technicznego urządzenia - sprawdzić układ hydrauliczny, wciągarkę, liny, zawiesia, podpory i czujniki bezpieczeństwa.
Wymagane kwalifikacje
Operator dźwigu samojezdnego musi posiadać uprawnienia wydawane przez Urząd Dozoru Technicznego (UDT), potwierdzające znajomość zasad obsługi dźwigów samojezdnych. Proces zdobywania kwalifikacji obejmuje szkolenie teoretyczne i praktyczne, podczas którego kandydat poznaje budowę, obsługę i eksploatację żurawia. Aby móc uczestniczyć w kursie, kandydat musi ukończyć 18 lat, posiadać minimum podstawowe wykształcenie oraz zaświadczenie lekarskie o braku przeciwwskazań zdrowotnych, w tym badania psychologiczne. Dodatkowo w przypadku dźwigów samojezdnych potrzebne będzie prawo jazdy kategorii C lub C+E, jeżeli maszyna porusza się po drogach publicznych.
Procedury bezpieczeństwa
Strefa pracy musi zostać wyznaczona i zabezpieczona, a komunikacja między operatorem i sygnalistą powinna być jednoznaczna i nieprzerwana. W czasie podnoszenia ładunku zabronione jest przebywanie osób pod ładunkiem, a operator powinien wykonywać ruchy powoli i proporcjonalnie, aby ograniczyć kołysanie. Nowoczesne dźwigi wyposażone są w systemy automatycznego blokowania ruchów przekraczających parametry bezpieczeństwa - korzystanie z nich jest obowiązkowe. Regularne szkolenia operatorów i całej załogi dodatkowo minimalizują ryzyko wypadków.
Wynajem czy zakup dźwigu samojezdnego?
Na zakup dźwigów samojezdnych decydują się duże firmy, dysponujące szczegółowym i konkretnym biznesplanem oraz sporym budżetem. Zakup takiego sprzętu wiąże się z naprawdę sporym wydatkiem, dlatego należy mieć pewność, że ta inwestycja zwróci się w stosunkowo krótkim czasie. Mniejsze firmy czy rodzinne biznesy, realizujące niewielkie inwestycje lub sporadyczne zlecenia, coraz częściej decydują się na wynajem dźwigów samojezdnych. Takie rozwiązanie wymaga mniejszego nakładu finansowego, dając tym samym nowe możliwości rozwoju.
