Dźwignia sprzęgła w ciągniku jednoosiowym: zasada działania i typy

Dźwignia sprzęgła w ciągnikach jednoosiowych, mimo pozornie prostej funkcji, odgrywa kluczową rolę w sterowaniu napędem i bezpieczeństwem pracy. W zależności od konstrukcji sprzęgła, jej działanie może znacząco się różnić, wpływając na komfort i efektywność użytkowania maszyny.

Rodzaje sprzęgieł w ciągnikach jednoosiowych

Sprzęgło odśrodkowe

Sprzęgło odśrodkowe, często stosowane w urządzeniach takich jak piły spalinowe czy kosy, działa na zasadzie wykorzystania siły odśrodkowej. Jego konstrukcja obejmuje szczęki spięte sprężynkami w koszu (bębnie).

• Wraz ze wzrostem obrotów silnika, rośnie siła odśrodkowa, która wychyla szczęki i przenosi moment obrotowy na kosz (bęben), załączając napęd.
• W przypadku silników ze sprzęgłem odśrodkowym, nie ma konieczności zatrzymywania pojazdu, aby wysprzęglić i zmienić bieg. Wystarczy zmniejszyć obroty, a sprężyny spowodują zbliżenie się szczęk sprzęgła odśrodkowego, co skutkuje wysprzęgleniem.
• Można to porównać do sytuacji, w której pedał sprzęgła ciernego jest wciśnięty.

Sprzęgło odśrodkowe ma zastosowanie np. w ciągnikach Ursus 308. W tym modelu, dźwignia wychodząca z boku nie jest sprzęgłem, lecz hamulcem. Sprzęgło odśrodkowe pracuje w bębnie (obudowie), a po wewnętrznej stronie obudowy znajduje się taśma hamulca. Biegi w ciągniczku Ursus 308 włączane są tylko z postoju, zgodnie z instrukcją, a przełączenie biegu podczas jazdy grozi uszkodzeniem skrzyni.

Sprzęgło odśrodkowe a skrzynia biegów

Zmiana przełożeń przy współpracy ze sprzęgłem odśrodkowym może odbywać się tylko bezstopniowo, na przykład za pomocą tzw. wariatora - szajby o zmiennej średnicy. W zależności od obrotów, wariator zmienia swoją średnicę, co sprawia, że pojazd rusza i jedzie płynnie, coraz szybciej.

Jednak ze względu na ślizgający się pas klinowy, takie rozwiązanie nie przeniesie dużych obciążeń. Przekładnie bezstopniowe przenoszące duże obciążenia to skomplikowane i kosztowne zespoły napędowe, gdzie pas główny zbudowany jest z wielu elementów metalowych.

Sprzęgło cierne mechaniczne

W przypadku klasycznego sprzęgła ciernego mechanicznego (np. w ciągnikach typu "dzik" i podobnych), naciśnięcie dźwigni sprzęgła rozłącza napęd, umożliwiając zmianę biegu. W ciągniku C-308, naciśnięcie dźwigni powoduje hamowanie sprzęgła (i silnika), co również rozłącza napęd i pozwala na zmianę biegu. Działanie to odbywa się na zasadzie linki, która jednocześnie powoduje hamowanie.

Sprzęgło jednokierunkowe (kierunkowe)

Sprzęgło jednokierunkowe, zwane również kierunkowym, to kluczowy komponent w układach napędowych maszyn rolniczych i leśnych, takich jak kosiarki, prasy kostkujące czy rozrzutniki obornika. Jego główne zadanie to przekazywanie momentu obrotowego wyłącznie w jednym kierunku, jednocześnie umożliwiając swobodne obracanie się maszyny po wyłączeniu napędu.

Budowa sprzęgła jednokierunkowego

W jego skład wchodzą takie elementy jak:

• zbierak,
• obudowa,
• wałki,
• sprężyna spiralna,
• tuleja prowadząca (z reguły produkowana ze stali lub tworzywa sztucznego).

Sprzęgła jednokierunkowe są wariantem nierozbieralnym.

Zasada działania sprzęgła jednokierunkowego

Sprzęgło jednokierunkowe przenosi moment obrotowy wyłącznie w jednym kierunku, co umożliwia napędzanie maszyn mocą ciągnika. Jeśli dochodzi do zmiany kierunku, urządzenia rozłączają się, a maszyna przechodzi w ruch jałowy.

W momencie, gdy następuje zmiana kierunku lub zatrzymanie pracy wałka napędowego WOM, element ten umożliwia maszynie swobodne obracanie się siłą bezwładności do chwili samoistnego zatrzymania obrotów, nie doprowadzając przy tym do destrukcji elementów roboczych napędu.

Zadanie sprzęgła jednokierunkowego

Sprzęgło kierunkowe zapobiega przede wszystkim uszkodzeniom przekładni i wału napędowego. Kiedy wałek napędowy WOM przestaje się obracać, maszyna podłączona do WOM (np. kosiarka rotacyjna) jest w stanie wciąż się obracać dzięki swojej bezwładności. Sprzęgło jednokierunkowe umożliwia wtedy swobodne obracanie się urządzenia, eliminując szarpnięcia i niebezpieczne przeciążenia w układzie napędowym traktora. Jest to ochrona przed tzw. „sztywnym połączeniem”, które mogłoby doprowadzić do uszkodzeń wałka WOM, skrzyni biegów ciągnika lub samej maszyny.

Zastosowanie sprzęgieł jednokierunkowych

Sprzęgła jednokierunkowe WOM (PTO) zazwyczaj wykorzystuje się w urządzeniach rolniczych, które wykazują się dużą masą wirującą oraz wymagają ochrony przed gwałtownym zatrzymywaniem się wałka napędowego. Sprawdzą się one w maszynach takich jak:

• kosiarki rotacyjne i bijakowe - zapobiegają gwałtownemu hamowaniu po wyłączeniu WOM.
• prasy kostkujące - zabezpieczają skrzynię biegów traktora przed szarpnięciami i uszkodzeniem.
• rozrzutniki obornika - zapobiegają cofaniu się momentu obrotowego na ciągnik.
• glebogryzarki - ograniczają nagłe zatrzymania noży.
• przyczepy z napędem hydraulicznym - w wybranych modelach wykorzystywane są w przekładniach napędowych.

Ponadto, elementy te wykorzystuje się w sprężarkach, przenośnikach taśmowych oraz różnego rodzaju pojazdach mechanicznych, w silnikach elektrycznych, dmuchawach, kompresorach, a także w maszynach napełniających, pakujących czy drukarskich.

Stosowanie sprzęgła jednokierunkowego zaleca się w każdym urządzeniu wyposażonym w elementy o dużej bezwładności - chroni to zarówno ciągnik, jak i samą maszynę.

Sprawdzanie sprzęgła jednokierunkowego

Istnieją dwie główne metody sprawdzania sprzęgła jednokierunkowego:

Sprawdzanie ręczne (na postoju)

1. Odłącz wałek WOM od traktora i maszyny.
2. Obróć wałek ręką w obu kierunkach:
   • W jednym kierunku wałek powinien się obracać lekko (jest to odpowiedni kierunek przekazania napędu).
   • W przeciwnym kierunku powinien być on zablokowany (nie powinien się obracać).
3. W sytuacji, gdy wałek obraca się swobodnie w obu kierunkach, wskazuje to na zużycie sprzęgła, które należy naprawić lub wymienić.

Sprawdzanie w trakcie pracy

1. Podłącz maszynę do traktora i uruchom wałek WOM.
2. Obserwuj zachowanie urządzenia po wyłączeniu WOM:
   • Jeśli elementy wirujące (np. noże kosiarki, bęben prasy) obracają się po zatrzymaniu wałka WOM, oznacza to, że element działa poprawnie.

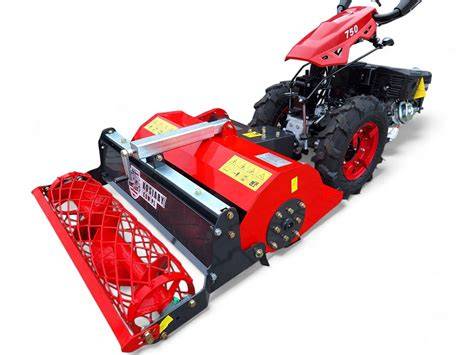

Sprzęgło PowerSafe®

PowerSafe® to opatentowane przez włoski koncern BCS, hydraulicznie sterowane, wielotarczowe sprzęgło pracujące w kąpieli olejowej, stosowane w ciągnikach jednoosiowych i kosiarkach Pasquali.

Zalety sprzęgła PowerSafe®

Sprzęgło PowerSafe® zostało zaprojektowane z myślą o maksymalnym bezpieczeństwie, trwałości i komforcie obsługi. Charakteryzuje się znacznie większą odpornością na zużycie, płynniejszą pracą i całkowitą ochroną elementów mechanicznych przed przeciążeniem, w przeciwieństwie do klasycznych sprzęgieł ciernych.

• Trwałość i długi okres użytkowania: Sprzęgło mokre pracujące w oleju jest mniej narażone na przegrzewanie i zużycie części ciernych niż sprzęgła suche. Producent gwarantuje setki tysięcy cykli załączeń/zwolnień bez uszkodzeń.
• Kontrola i bezpieczeństwo pracy: Sprzęgło PowerSafe® spełnia rygorystyczne europejskie normy bezpieczeństwa, dając pełną kontrolę nad maszyną - w każdej chwili można ją bezpiecznie zatrzymać bez ryzyka uszkodzenia przekładni czy osprzętu.
• Wygoda i bezpieczeństwo operatora: Mechanizm pozwala na natychmiastowe zatrzymanie maszyny (poprzez zwolnienie dźwigni obecności operatora), co unika sytuacji, w których maszyna działa dalej, gdy operator się od niej oddala lub traci kontrolę. Ułatwiona obsługa sprzętu - brak konieczności ciągłego obsługiwania sprzęgła jak w tradycyjnych rozwiązaniach.
• Brak konieczności częstych regulacji: Sprzęgło PowerSafe jest regulowane fabrycznie podczas montażu, więc w normalnej eksploatacji nie wymaga częstych korekt.
• Mniejsza awaryjność: Sprzęgło nie zużywa się tak szybko jak tradycyjne rozwiązania, ponieważ tarcze robocze zanurzone są w oleju, co zapewnia im stałe chłodzenie i smarowanie.
• Gwarancja i wsparcie producenta: Maszyny wyposażone w sprzęgło PowerSafe są objęte 5-letnią gwarancją na sam układ sprzęgła.

Sprzęgło PowerSafe® eliminuje konieczność częstych regulacji, działa płynnie i pozwala na wielogodzinną, intensywną eksploatację bez obaw o awarie. Jest to solidne rozwiązanie, które łączy trwałość, wygodę i bezpieczeństwo, szczególnie opłacalne w maszynach wielozadaniowych, wymagających częstych zmian kierunku, załączeń narzędzi lub pracy w trudnych warunkach.

Dźwignia sprzęgła górna Cedrus CEDTJ01 do traktora jednoosiowego

Oryginalna dźwignia sprzęgła górna Cedrus CEDTJ01 to element sterowania sprzęgłem w traktorku jednoosiowym Cedrus CEDTJ01 (TJ01). Jest to solidny, metalowy element montowany w górnej części zespołu sterowania, który przenosi ruch ręki operatora (za pośrednictwem linki sprzęgła) na mechanizm sprzęgła w przekładni traktorka.

Cechy i zastosowanie

• Gwarantuje pewne załączanie napędu, precyzyjne sterowanie sprzęgłem i wysoki komfort pracy.
• Dźwignia jest trwałym elementem konstrukcyjnym, wykonanym z wytrzymałego metalu i pokrytym ochronną powłoką lakierniczą.
• Montowana jest w górnej części zespołu sterowania traktora jednoosiowego, w okolicy uchwytów prowadzących, gdzie znajduje się panel roboczy i główne dźwignie obsługi maszyny.

Znaczenie w pracy

Dźwignia sprzęgła górna w traktorku jednoosiowym Cedrus CEDTJ01 ma kluczowe znaczenie we wszystkich zastosowaniach, w których konieczne jest precyzyjne sterowanie napędem, np. podczas koszenia trawy i łąk, gdzie operator wielokrotnie załącza i wyłącza napęd. Uszkodzona, wyrobiona lub źle dobrana dźwignia sprzęgła może powodować problemy z załączaniem napędu, nieprzewidywalne szarpnięcia lub nadmierny luz w dźwigni roboczej.

Wybór oryginalnej dźwigni sprzęgła górnej Cedrus CEDTJ01 to inwestycja w długotrwałą, bezpieczną i bezawaryjną pracę traktora jednoosiowego, ponieważ prawidłowo działająca dźwignia pozwala natychmiast odłączyć napęd w sytuacji zagrożenia.

Wymiana i konserwacja

Wymianę dźwigni warto rozważyć, gdy zauważalne są nadmierne luzy na mocowaniu, widoczne pęknięcia lub odkształcenia, problemy z pełnym załączaniem lub rozłączaniem napędu mimo sprawnej linki i sprężyn, a także wyraźne „przeskakiwanie” dźwigni w trakcie pracy.

Montaż dźwigni wymaga podstawowych umiejętności mechanicznych: demontażu osłony w strefie sterowania, odpięcia linki sprzęgła, wyjęcia sworzni lub śrub mocujących starą dźwignię oraz założenia nowej części w to samo miejsce. Po montażu należy wyregulować linkę sprzęgła zgodnie z instrukcją obsługi traktora. Po każdej ingerencji w elementy układu sterowania sprzęgłem zaleca się sprawdzenie i ewentualną regulację linki.

W codziennej eksploatacji warto utrzymywać dźwignię i jej okolice w czystości, unikać silnego uderzania w nią twardymi przedmiotami oraz nie używać nadmiernej siły przy załączaniu sprzęgła.
