Współczesne rolnictwo wymaga coraz większej precyzji i efektywności. Jednym z kluczowych elementów wpływających na te aspekty jest odpowiednie zarządzanie siewem. Sterowniki ścieżek technologicznych do siewników to zaawansowane systemy, które umożliwiają optymalizację pracy siewnika, odciążenie operatora i znaczną oszczędność materiału siewnego. Rozwiązania te są przygotowane z myślą o siewnikach, które nie posiadają systemu ścieżek technologicznych, mają system niesprawny lub niekompletny. Adaptacja systemu jest możliwa niemal w każdym siewniku zbożowym.
Zalety Wdrożenia Systemu Ścieżek Technologicznych
Wyposażenie siewnika w układ kontroli ścieżek technologicznych pozwala na częściową automatyzację siewu, co prowadzi do kilku kluczowych korzyści:
- Odciążenie operatora: System przejmuje kontrolę nad tworzeniem ścieżek, redukując potrzebę manualnej interwencji.
- Oszczędność materiału siewnego: Precyzyjne wyłączanie sekcji siewnika na ścieżkach technologicznych zapobiega nadmiernemu zużyciu ziarna.
- Zapobieganie "mijakom": Dodatkowo, czujnik poziomu ziarna alarmuje o jego braku, dzięki czemu w porę można zapobiec tzw. "mijakom", czyli obszarom nieobsianym.
Komponenty i Zasilanie
Typowy zestaw kontrolno-wykonawczy ścieżek technologicznych składa się z kilku kluczowych elementów. Centralnym punktem jest sterownik, czyli układ sterująco-zliczający, który zarządza całym procesem. Elementem wykonawczym zestawu jest najczęściej siłownik elektryczny, choć istnieje również możliwość obsługi zaworów elektromagnetycznych, elektrozaworów sterujących hydrauliką, pneumatyką czy elektromagnesów ciągnących. Układ jest zasilany napięciem 12V, standardowo z gniazda 3-pinowego ciągnika lub wtyku do gniazda zapalniczki. Dostępne są również inne opcje wtyków, np. okrągły wtyk z bolcem (jak w ciągnikach C330, C360, czy w nowszych maszynach).
Przykładowe Systemy Sterowania Ścieżkami Technologicznymi
Zestaw Elsor: Polskie Rozwiązanie dla Siewników Zbożowych

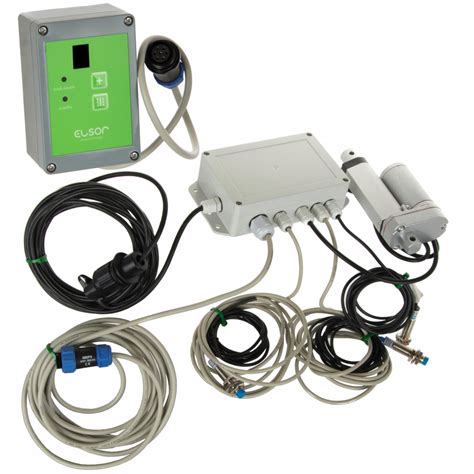

Jednym z dostępnych rozwiązań jest Zestaw kontrolno-wykonawczy ścieżek technologicznych siewnika zbożowego Elsor. Jest to produkt produkcji polskiej, wykonany z wysokiej jakości podzespołów. System ten charakteryzuje się możliwością adaptacji do niemal każdego siewnika zbożowego.
Kluczowe elementy zestawu Elsor:
- Sterownik (układ sterująco-zliczający): Wymiary urządzenia to 80x120x55 mm.
- Moduł centralny: Wymiary obudowy wynoszą 180x102x45 mm, często posiada zintegrowane mocowanie do płaszczyzny.
- Przewód zasilający: O długości 100 cm, zakończony gniazdem 3-pinowym.
- Czujnik poziomu ziarna: Alarmuje o jego braku, zapobiegając nieobsianym obszarom.
Uniwersalny Sterownik ST-2.1
Sterownik ST-2.1 to rozwinięcie licznika hektarów Tractor Speed. Urządzenie zlicza przejazdy automatycznie i na odpowiednio zaprogramowanym przejeździe steruje ścieżkami technologicznymi. Włączenie ścieżki jest sygnalizowane diodą, a także możliwe jest dokonanie włączenia ścieżki technologicznej na dowolnym przejeździe za pomocą przycisku.
Główne cechy sterownika ST-2.1:
- Uniwersalność: Urządzenie zostało zaprogramowane tak, aby mogło współpracować z różnymi urządzeniami wykonawczymi ścieżek technologicznych, co pozwala na adaptację do każdego siewnika, nawet tego, który posiada już jakiś mechanizm. Mechanizm ścieżek technologicznych może być sterowany przez siłownik elektryczny lub elektromagnes.
- Pamięć: Posiada nieulotną pamięć wszystkich ustawień i pomiarów, co umożliwia przerywanie i wznawianie pracy w dowolnym momencie. Po wyłączeniu, licznik pamięta stan, jaki był w chwili wyłączenia, co dotyczy również zaniku zasilania.
- Indukcyjny czujnik prędkości: Eliminuje potrzebę stosowania magnesów.
- Opcje zasilania: Standardowo wtyk zasilania do gniazda zapalniczki, opcjonalnie wtyk gniazda 3-pinowego lub okrągły wtyk z bolcem.
- Dodatkowe czujniki: Może współpracować z czujnikami prędkości, czujnikami TUZ oraz czujnikami niskiego poziomu ziarna. Dostępna jest również wersja CE, wyposażona w czujnik pomiaru obrotów. W przypadku rezygnacji z jednego czujnika ziarna, cena końcowa zestawu może być pomniejszona.
- Okablowanie: System wykorzystuje przewód sygnałowo-zasilający od konsoli do rozgałęzienia oraz przewód zasilający od rozgałęzienia do wtyku.
Monitor Pracy Siewnika ECC UT350-TL
ECC UT350-TL to nowoczesny, a zarazem prosty w montażu i obsłudze monitor pracy siewnika i kontroler ścieżek technologicznych.
Kluczowe innowacje ECC UT350-TL:
- Dotykowy wyświetlacz IPS: O przekątnej 3.5 cala i podwyższonej jasności, co zapewnia doskonałą widoczność aktualnej prędkości nawet w silnym słońcu. Obraz jest tak samo dobrze widoczny niezależnie od kąta pochylenia ekranu (blisko 180 stopni we wszystkich płaszczyznach).
- Kompaktowa obudowa: Terminal cechuje zwarta i kompaktowa obudowa, dzięki czemu zajmuje niewiele miejsca w kabinie i może być zamontowany w dowolnym miejscu, w zależności od preferencji operatora.
- Wysoka wydajność: Terminal ECC UT350 został wyposażony w szybki dwurdzeniowy procesor o taktowaniu 200MHz, co gwarantuje wysoką precyzję obliczeń i niezawodność pracy całego urządzenia.
