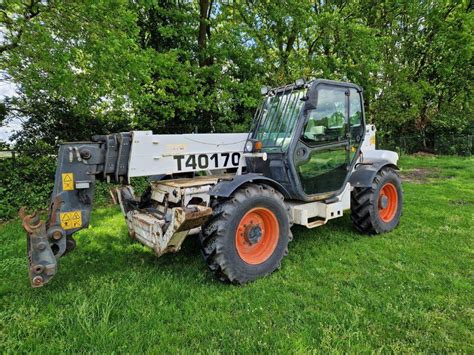

Bobcat T40170 to zaawansowana ładowarka teleskopowa, zaprojektowana do wymagających zadań, oferująca imponujące parametry pracy, w tym wysokość podnoszenia do 17 metrów i udźwig nominalny wynoszący 4 tony. Dzięki swojej konstrukcji i zastosowanym technologiom, maszyna ta zapewnia efektywność i precyzję w różnorodnych zastosowaniach.
Charakterystyka ogólna i wydajność
Model T40170 to 17-metrowy ładowarko-teleskopowy o udźwigu nominalnym 4 ton. Maksymalny wysięg tej maszyny wynosi około 13,7 m. Maszyna ta charakteryzuje się wyjątkową zdolnością do pracy na wysokości i zasięgu, co czyni ją idealnym narzędziem do zadań wymagających precyzyjnego pozycjonowania ładunków na znacznych odległościach.
Wysięgnik teleskopowy
Wysięgnik teleskopowy składa się z solidnej sekcji podstawowej i dwóch wysuwanych segmentów. Zapewniają one płynne wydłużanie dzięki hydrostatycznemu napędowi dwubiegowemu i precyzyjnej regulacji elektronicznej.
Wysokość podnoszenia i udźwig
Na podporach maksymalna wysokość podnoszenia wynosi około 17,4 m, natomiast na kołach - 17,18 m. Przy tej wysokości udźwig sięga 2,5 tony na stabilizatorach i 1,25 tony na kołach.
Maksymalny wysięg wynosi około 13,7 m, a przy pełnym wysięgu maszyna może udźwignąć 560 kg. Wysięgnik współpracuje z przekładnią hydrostatyczną z 2-biegowym silnikiem jezdnym oraz układem LS o wydajności 135 L/min i ciśnieniu roboczym 250 bar.
| Parametr | Wartość |
|---|---|
| Udźwig nominalny | 4 tony |
| Maksymalna wysokość podnoszenia na podporach | ok. 17,4 m |
| Maksymalna wysokość podnoszenia na kołach | 17,18 m |
| Udźwig przy maksymalnej wysokości (stabilizatory) | 2,5 t |
| Udźwig przy maksymalnej wysokości (koła) | 1,25 t |
| Maksymalny wysięg | ok. 13,7 m |
| Udźwig przy pełnym wysięgu | 560 kg |
Komponenty hydrauliczne i sterowanie
System hydrauliczny ładowarki Bobcat T40170 bazuje na zaawansowanych rozwiązaniach, które zapewniają precyzyjne sterowanie i niezawodność pracy. Kluczowe komponenty obejmują specjalistyczne silniki hydrauliczne i aktuatory.
Silnik hydrauliczny wentylatora (rewersyjny)
W układach chłodzenia teleskopowych ładowarek stosowany jest oryginalny rewersyjny silnik hydrauliczny wentylatora Bobcat (numery części 7299229 / 7459657). Odpowiada on za efektywne odprowadzanie ciepła, co jest kluczowe dla utrzymania optymalnej temperatury pracy maszyny.
Silnik hydrostatyczny
Oryginalny silnik hydrostatyczny Bobcat 6682034 to wysokiej klasy jednoprzędkościowy silnik tłokowy prawo-lewo. Jest on przeznaczony do napędu układu jezdnego w ładowarkach burtowych oraz kompaktowych ładowarkach gąsienicowych marki Bobcat, zapewniając płynną i dynamiczną jazdę.
Bobcat T40140 amd T40170 Telescopic Handler Service Manual
Aktuatory Lift-Tilt
Za sterowanie ruchem ramienia i łyżki odpowiadają aktuatory podnoszenia i przechyłu (Lift-Tilt). Oryginalny aktuator Bobcat o numerze 7101672 montowany jest na głównym rozdzielaczu hydraulicznym i odbiera sygnały z joysticka, przekształcając je w precyzyjne ruchy.
Inny wariant, aktuator podnoszenia Bobcat #7104842, jest przeznaczony do montażu na zaworze AHC (Advanced Hand Controls), co dodatkowo zwiększa precyzję i komfort operatora.
Solenoid odcinający dopływ paliwa
W systemie paliwowym znajduje się solenoid odcinający dopływ paliwa. Jest to elektryczny zawór, który zamyka główny obieg paliwa w gaźniku po wyłączeniu zapłonu, co zapobiega niekontrolowanemu przepływowi paliwa. Posiada on złącze trzy-pinowe.
