Elektromagnesy i Gaźnik w Traktorkach i Kosiarkach Spalinowych: Budowa, Działanie i Diagnostyka

Kosiarki spalinowe, w tym traktorki kosiarki, to złożone urządzenia, których prawidłowe działanie zależy od wielu kluczowych komponentów. Zrozumienie budowy i funkcji najważniejszych części, takich jak gaźnik i różnego rodzaju elektromagnesy, jest niezbędne do skutecznej diagnostyki, konserwacji i naprawy. W tym artykule przedstawiamy szczegółowe informacje na temat tych elementów, ich roli w układzie napędowym oraz typowych problemów i sposobów ich rozwiązywania.

Gaźnik w Kosiarkach Spalinowych Briggs & Stratton

Gaźnik w kosiarkach spalinowych Briggs & Stratton jest jednym z kluczowych elementów odpowiedzialnych za prawidłowe działanie silnika. Jego głównym zadaniem jest mieszanie odpowiedniej ilości paliwa z powietrzem, co zapewnia optymalną wydajność i efektywność cięcia trawy. Niewłaściwie działający gaźnik może prowadzić do problemów z uruchamianiem kosiarki, nierównomierną pracą silnika czy nadmiernym zużyciem paliwa.

Budowa i Kluczowe Komponenty Gaźnika

Gaźnik do kosiarki spalinowej Briggs & Stratton składa się z kilku kluczowych komponentów, takich jak dysze, pływak, iglica i komora pływakowa. Każdy z tych elementów ma znaczenie dla precyzyjnego dozowania mieszanki paliwowo-powietrznej. Pływak reguluje dopływ paliwa do komory, a dysze odpowiadają za wtrysk mieszanki do silnika. Zrozumienie budowy gaźnika jest istotne zarówno podczas napraw, jak i przy regularnej konserwacji.

Kluczowe komponenty gaźnika:

• Dysze: Odpowiadają za wtrysk mieszanki paliwowo-powietrznej do silnika.
• Pływak: Reguluje dopływ paliwa do komory pływakowej.
• Iglica: Współpracuje z gniazdem iglicy, kontrolując przepływ paliwa.
• Komora pływakowa: Miejsce, w którym gromadzi się paliwo przed podaniem do silnika.
• Membrana: W niektórych typach gaźników pełni rolę pompy paliwa i steruje zaworkami pod wpływem podciśnienia.

Typowe Problemy i Objawy Awarii Gaźnika

Typowe problemy związane z gaźnikiem do kosiarki spalinowej Briggs & Stratton obejmują trudności w uruchamianiu silnika, nierównomierną pracę, dymienie czy nadmierne zużycie paliwa. Często przyczyną awarii są zabrudzenia lub nagromadzenie osadów w dyszach i komorze pływakowej. Również uszkodzenie pływaka lub iglicy może prowadzić do zalewania silnika lub spadku mocy.

Objawy uszkodzonej membrany gaźnika:

• Nierówna praca silnika na niskich obrotach.
• Wolne schodzenie silnika z obrotów.
• Przerwanie przepony membrany lub spuchnięcie gumy od złej jakości paliwa.

W przypadku problemów z uruchomieniem kosiarki po zimie, użytkownicy często napotykają na potrzebę dokładnego sprawdzenia gaźnika. Przykładem może być sytuacja, gdy silnik "chwyta", ale nie wchodzi na obroty, a dodatkowo pojawia się niebieski dym, sugerujący spalanie oleju. W takich przypadkach warto sprawdzić uszczelki pod głowicą cylindra, stan noża oraz ewentualne uszkodzenia wału. Częstym problemem jest również sytuacja, gdy kosiarka odpala tylko na ssaniu, ale gaśnie po przełączeniu dźwigni gazu na normalną pozycję pracy. Nierzadko wcześniej zauważono obecność paliwa w oleju, co skłoniło do wymiany oleju i czyszczenia gaźnika.

Konserwacja i Regulacja Gaźnika

Konserwacja gaźnika do kosiarki spalinowej Briggs & Stratton jest kluczowa dla zapewnienia długotrwałej i bezawaryjnej pracy urządzenia. Regularne czyszczenie dysz, komory pływakowej oraz sprawdzanie szczelności połączeń zapobiega nagromadzeniu zanieczyszczeń. Warto również kontrolować filtr powietrza, ponieważ jego zabrudzenie może prowadzić do niewłaściwej pracy gaźnika.

W przypadku gaźników nieregulowalnych wprost, ich obsługa zwykle polega na wymianie membrany ze sprężyną, wyczyszczeniu filtra ssącego i filtra dyszy głównej oraz przedmuchaniu kanałów. Czasem sprawdza się jeszcze, czy podstawa plastikowego gaźnika nie jest pofałdowana. Można wymienić też ręczną pompkę, oring od strony silnika oraz płaską uszczelkę pod filtrem powietrza. Te zabiegi lub któryś z nich zazwyczaj przywracają jego poprawną pracę.

Kroki konserwacji:

• Demontaż gaźnika.
• Dokładne czyszczenie wszystkich elementów, zwłaszcza dysz i kanałów.
• Sprawdzenie i ewentualna wymiana membrany, uszczelek, iglicy.
• Przedmuchanie kanałów sprężonym powietrzem.
• Montaż gaźnika z nowymi uszczelkami.

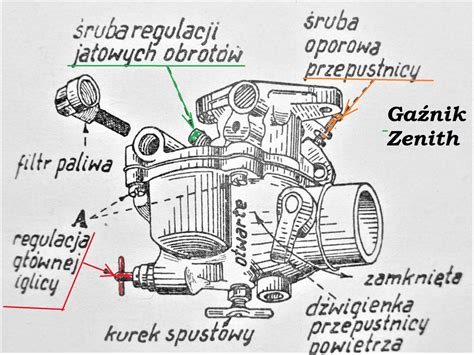

Prawidłowa regulacja gaźnika do kosiarki spalinowej Briggs & Stratton pozwala zwiększyć wydajność silnika i zmniejszyć zużycie paliwa. Proces regulacji obejmuje dostosowanie śrub mieszanki i wolnych obrotów, tak aby silnik pracował równomiernie w całym zakresie prędkości. Nieprawidłowa regulacja może prowadzić do przyspieszonego zużycia elementów silnika i pogorszenia jakości cięcia. Mosiężne śruby mieszanki kontrolują mieszankę paliwowo-powietrzną przy wysokich obrotach i na biegu jałowym - należy sprawdzić je dokładnie pod kątem zużycia.

Wymiana Gaźnika i Jego Elementów

W niektórych przypadkach, gdy gaźnik do kosiarki spalinowej Briggs & Stratton jest mocno zużyty lub uszkodzony, konieczna jest jego wymiana. Wybierając nowy gaźnik, warto postawić na oryginalne części do kosiarek Briggs & Stratton, które zapewniają niezawodność i długą żywotność. Montaż gaźnika wymaga dokładności, odpowiedniego podłączenia przewodów paliwowych oraz regulacji mieszanki. Dzięki temu kosiarka odzyskuje pełną moc i działa tak, jak w dniu zakupu. Nawet w regularnie serwisowanych kosiarkach ogrodowych Briggs & Stratton mogą zdarzyć się awarie silnika lub innych elementów kosiarki. Może wystąpić wiele uszkodzonych elementów gaźnika Briggs, którym można zaradzić wymieniając tylko niektóre części. Regulacja gaźnika kosiarki Briggs & Stratton może okazać się niemożliwa, wtedy świetnie sprawdzi się zestaw naprawczy gaźnika Briggs & Stratton.

Elementy wymienne gaźnika:

• Membrana: Odpowiada za doprowadzanie paliwa.
• Uszczelki: Kluczowe dla szczelności układu paliwowego. Można je wyciąć samodzielnie z odpowiedniego materiału, ale zakup nowych jest zalecany.
• Dysza gaźnika: Decyduje o ilości paliwa dostarczanego do silnika.
• Sprężynki: Często związane z mechanizmem regulatora obrotów.
• Pompka rozruchowa: Używana, gdy grawitacyjne doprowadzanie benzyny nie jest możliwe.
• Króciec ssący gaźnika: Jego wymiana może poprawić pracę silnika.
• Zawór iglicowy: Odpowiada za ustalanie poziomu paliwa w komorze pływakowej.

Jednym z rozwiązań problemów z gaźnikiem, zwłaszcza po dłuższym postoju kosiarki, może być wymiana na używany, ale sprawny egzemplarz. W przypadku problemów z dopływem paliwa, warto zwrócić uwagę na stan obudowy filtra powietrza, która pod wpływem temperatury może się wykrzywić, powodując nieszczelność połączenia gaźnika. Jeżeli pytasz o przyczynę, dlaczego silnik pali tylko na ssaniu, może to być wynik wcześniejszych ingerencji. Można by zacząć od elektrycznie sterowanego zaworka odcinającego paliwo, sprawdzając w jakiej pozycji stoi i czy nie hamuje przepływu paliwa, tak że aż musi być zamknięta przepustnica ssania, by odessać paliwo z gaźnika.

Procedura Demontażu i Czyszczenia Gaźnika

Przed przystąpieniem do prac serwisowych należy odłączyć przewód świecy zapłonowej i zabezpieczyć go z dala od świecy zapłonowej. W niektórych przypadkach, gdy gaźnik jest nadal podłączony do regulatora, należy odkręcić śruby mocujące gaźnik. Jeśli rura łącząca łączy gaźnik z blokiem silnika, należy najpierw odkręcić śruby mocujące rurę, a następnie odłączyć gaźnik od rury, odkręcając nakrętki i zsuwając gaźnik ze śrub dwustronnych.

Gaźnik zawiera niewielką ilość paliwa. Przygotuj czystą miskę do zbierania kapiącego paliwa i przechowywania drobnych części. Zdejmij miskę paliwową z korpusu gaźnika. Wypchnij sworzeń zawiasu z korpusu gaźnika za pomocą małej szpilki lub punktaka. Skorzystaj z zestawu naprawczego gaźnika, aby zidentyfikować wymienne zaślepki. Uszczelki te zakrywają otwory w gaźniku pozostałe po obróbce mechanicznej. Odkręć dyszę główną z boku podstawy gaźnika (jeśli jest na wyposażeniu), a następnie odkręć rurkę emulsji; może być mocno wkręcona. Najlepszym narzędziem do tego zadania jest śrubokręt do gaźników. Namocz metalowe i plastikowe części gaźnika w uniwersalnym środku do czyszczenia części przez nie więcej niż 15 minut, aby usunąć piasek. Można też, nosząc okulary ochronne, spryskać części środkiem do czyszczenia gaźników. Następnie dokładnie zetrzyj rozpuszczalnik i inne pozostałości za pomocą czystej szmatki.

Zainstaluj nowe korki spawalnicze z zestawu naprawczego, używając punktaka nieco mniejszego niż zewnętrzna średnica korka. Uderzaj w stempel młotkiem, aż korek będzie płaski (silne uderzenia młotkiem spowodują zapadnięcie się korka). Zmontuj dławik, wkładając sprężynę powrotną do piankowej uszczelki i wsuwając zespół sprężyny i uszczelki na wał dławika. Włożyć wałek ssania do korpusu gaźnika i zablokować sprężynę powrotną. Jeśli dźwignia ssania wykorzystuje sprężynę ustalającą do sterowania położeniem płytki ssania, należy wprowadzić sprężynę w nacięcie na dźwigni ssania. Umieść płytkę ssania na wale z pojedynczym nacięciem na krawędzi w kierunku wlotu paliwa. Podnieś lekko wał i dźwignię ssania i obróć w kierunku przeciwnym do ruchu wskazówek zegara, aż ogranicznik na dźwigni wyczyści kotwicę sprężyny. Włóż płytkę ssania do wałka ssania lub przymocuj ją śrubami tak, aby wgłębienia były skierowane w stronę wlotu paliwa do gaźnika.

Zamontuj uszczelkę wału przepustnicy z krawędzią uszczelniającą w dół w korpusie gaźnika, aż górna część uszczelki zrówna się z górną częścią gaźnika. Obróć wałek, aż płaska strona będzie skierowana na zewnątrz. Zamontuj gniazdo iglicy wlotowej rowkiem do dołu, używając śrubokręta do tulei. Włóż sworzeń zawiasu i sworzeń środkowy.

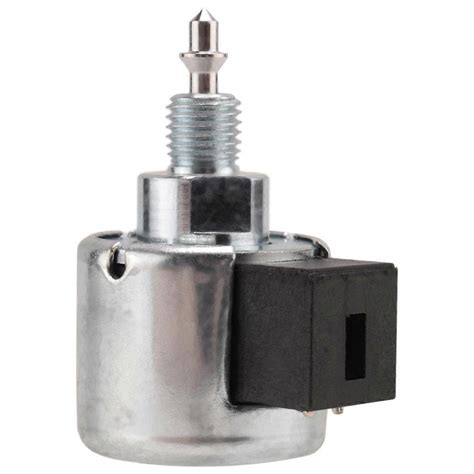

Elektrozawór Odcinający Paliwo w Gaźniku (Solenoid Paliwa)

W wielu gaźnikach stosowany jest elektrozawór (np. nr części: 692734), który ma za zadanie odcinać dopływ paliwa po wyłączeniu zapłonu. Zawór ten zapobiega samozapłonom mieszanki po wyłączeniu zapłonu, które są spowodowane wysoką temperaturą głowicy, szczególnie w obszarze zaworu wydechowego i świecy. Brak tego elektrozaworu lub jego nieprawidłowe działanie może skutkować efektem "kaszlu" (strzały w tłumiku) po wyłączeniu gorącego silnika. Sposobem na uniknięcie tych samozapłonów może być natychmiastowe pełne otwarcie przepustnicy w momencie wyłączenia zapłonu. W niektórych silnikach, takich jak 11 HP dolnozaworowy, samozapłon może następować dopiero w tłumiku, objawiając się potężnym hukiem.

Numeracja Walbro dla tego elektrozaworu to 76-514. Ceny tego elementu w Polsce jako oryginalnej części B&S mogą być bardzo wysokie, niejednokrotnie przewyższające koszt kompletnego nowego gaźnika. Pod gaźnikiem znajduje się zaworek elektromagnetyczny, który po przekręceniu stacyjki powinien się otworzyć. Możesz go sprawdzić, podłączając baterię 9V - jeden biegun do obudowy, drugi do wtyczki. Elektrozaworek, który się zawieszał lub nie domykał, można sprawdzić bez rozbierania wszystkiego. Najłatwiej to zrobić, odpinając przewód paliwowy i zadając ciśnienie 0.4 bara, np. pompką z manometrem. Jeżeli okazuje się być uszkodzony, można zastosować zwykły zaworek na przewodzie i zamykać go ręcznie po skończonej pracy.

Elektromagnes Rozrusznika (Solenoid Startowy) w Traktorkach Kosiarkach

Elektromagnes rozrusznika, zwany również solenoidem startowym, to kluczowy komponent w układzie rozruchowym traktorków i kosiarek spalinowych. W przypadku problemów z uruchomieniem silnika, często to właśnie on jest przyczyną. Elektromagnes traktorka kosiarki 12V z 3 końcówkami, kompatybilny z częściami o numerach 812-1201-211-05 i M008561000, jest typowym przykładem tego elementu.

Objawy Awarii i Diagnostyka Solenoidu Startowego

Jednym z najczęstszych objawów awarii solenoidu startowego jest sytuacja, gdy przy próbie uruchomienia silnika słychać tylko "klack", ale silnik nie obraca się. Często mylnie podejrzewa się rozładowany akumulator, ale po sprawdzeniu napięcia (np. 12,6 V) okazuje się, że problem leży w solenoidzie. Uszkodzony elektromagnes uniemożliwia pełne załączenie silnika startowego, powodując jedynie "klepnięcie" zamiast pełnego rozruchu. W miarę zużycia tłoczek solenoidu nie dochodzi do końca swojej drogi, a mostek łączący terminal B (+BATT) z terminalem S (STARTER) pozostaje częściowo otwarty. Można to zdiagnozować, mierząc rezystancję pomiędzy terminalami B i S, która przy załączonym solenoidzie powinna wynosić blisko 0 Ω. Jeśli podczas wciskania guzika startu słychać "clunk!", jakby coś uderzyło w metal, ale brakuje siły do kręcenia kołem, a przy dotyku solenoidu czuć jedynie delikatną wibrację, znacznie mniejszą niż normalnie, wskazuje to na jego awarię.

Wymiana i Kompatybilność Solenoidu

Aby upewnić się przed zakupem nowego solenoidu, warto sprawdzić numer części na etykiecie starego elementu lub w instrukcji obsługi. Często są to standardowe części, co oznacza, że jeden elektromagnes może pasować do wielu marek i modeli. Na przykład, elektromagnes kompatybilny z numerem 812-1201-211-05 może być stosowany w kosiarkach Husqvarna LC 221A, a także Kubota BX23S, Massey Ferguson MF-GX25 czy Troy-Bilt TB30R, pomimo różnic w wyglądzie zewnętrznym obudowy czy sposobie mocowania. Ważne jest, aby porównać wymiary fizyczne starej i nowej części. Po zamontowaniu nowej części, silnik powinien bez problemu się uruchomić.

Montaż nowego elektromagnesu może zająć mniej niż 20 minut, ale wymaga precyzji. Najważniejsze jest, aby przed rozpoczęciem pracy zawsze odłączyć minusowy kabel akumulatora. Należy dokładnie sprawdzić schematy połączeń, ponieważ na niektórych modelach przewód sterujący idzie do masy (GND), a nie do włącznika zapłonu ("ignition switch"). Nowoczesne solenoidy często posiadają ulepszone ozdobnice, są bardziej odporne na wilgoć i pył, w przeciwieństwie do starszych, które mogły być pokryte rdzą. Warto również sprawdzić, czy nie ma luzów w prowadnicach mechanicznych, ponieważ niektóre modele posiadają elastyczne wsporniki, które mogą się luzować.

Takie standardowe części są często nazywane "standardem serwisowym" i są produkowane według norm jakości, takich jak ISO 9001. Brak negatywnych opinii na ich temat zazwyczaj świadczy o tym, że produkt działa zgodnie z oczekiwaniami, ponieważ klienci częściej zgłaszają problemy niż zadowolenie.

Diagnostyka i Rozwiązywanie Problemów z Silnikami Traktorków Kosiarkowych

Wielu użytkowników traktorków kosiarek spotyka się z podobnymi problemami w silnikach marek takich jak Tecumseh czy Briggs & Stratton. Poniżej przedstawiamy typowe scenariusze i metody diagnostyki.

Silnik Nie Odpala lub Strzela w Gaźnik

Problem z traktorkiem do trawy z silnikiem MTD Enduro XL/C 12.5 Tecumseh, który nie odpala i strzela w gaźnik, jest dość powszechny. Po wyeliminowaniu problemu z brakiem iskry (np. uszkodzony czujnik), nadal może występować sytuacja, że silnik "nie odezwie się" lub strzela w gaźnik po podaniu paliwa pod świecę. Ważne jest sprawdzenie klina koła zamachowego, rozrządu i dokładne wyczyszczenie gaźnika. Nawet odłączenie kabelka cewki do gaszenia może nie przynieść rezultatu, a tłumik często okazuje się być sprawny.

Może to wskazywać na problem z zapłonem. Jeśli silnik jest oryginalny (nie składak), a koło magnesowe, cewka WN i klin na wale nie są uszkodzone, powinien pracować poprawnie. Niska kompresja (np. niecałe 7 barów) może być przyczyną problemów. Ważne jest dokładne sprawdzenie ciśnienia w cylindrze i ewentualne wyregulowanie luzów zaworowych, które mogą być niewłaściwe. Na właściwą pracę silnika ma również wpływ cewka WN, dlatego w przypadku wątpliwości warto podmienić ją na próbę. Należy też sprawdzić odstęp cewki od koła magnesowego (nie może ocierać) oraz upewnić się, że kabel WN nie jest uszkodzony i nie ma przebicia. Silnik, który ma iskrę, powinien przynajmniej "pyrknąć".

W trakcie odpalania może zdarzyć się, że silnik "odbije" i strzeli w gaźnik. Gdy już uda się go uruchomić, może pracować nierówno i co jakiś czas "prychać" w gaźnik. Nawet po sprawdzeniu klina pod kołem zamachowym (całego, bez śladu ścinania), wymianie cewki zapłonowej, nowej świecy (np. RN4C), przeczyszczeniu gaźnika i kompresji wynoszącej około 9,5 bara, problem może nadal występować. W takich sytuacjach należy dokładnie zweryfikować stan klina poprzez ściągnięcie koła magnesowego. Należy także upewnić się, że zawory są wyregulowane zgodnie ze specyfikacją silnika (np. ssący i wydechowy ustawione na 0.1 mm). Zakup nowego, zamiennego gaźnika (np. "chinola") może nie rozwiązać problemu, a nawet pogorszyć pracę silnika, prowadząc do falowania obrotów i niestabilnej pracy.

W przypadku silników Tecumseh Twin OV691, gdzie jedna cewka ulega awarii, a dostępność części jest ograniczona, rozważana jest nawet przeróbka zapłonu na bazie elementów CDI ze skutera. Jest to jednak skomplikowane i wymagałoby usunięcia oryginalnego koła zamachowego i zastąpienia go kołem ze skutera.

Paliwo w Oleju Silnikowym

Problem obecności paliwa w oleju silnikowym jest znany, choć w silnikach Briggs & Stratton występuje rzadziej niż np. w Hondzie. Może on być związany z zawieszającym się lub nieszczelnym elektrozaworkiem odcinającym paliwo. W takim przypadku można go sprawdzić za pomocą manometru lub zastosować zewnętrzny zaworek na przewodzie paliwowym, który będzie zamykany ręcznie po zakończeniu pracy.

Nierówna Praca Silnika i Gasnięcie

Silnik, który odpala na ssaniu, ale gaśnie po przełączeniu dźwigni gazu na normalną pracę, często ma problemy związane z gaźnikiem. Wskazuje to na nieprawidłową mieszankę paliwowo-powietrzną w normalnym zakresie pracy. Może to być spowodowane problemami z oringami, zatkanymi dyszami lub nieprawidłowo działającym elektrozaworkiem odcinającym paliwo. Czasem winę ponoszą własne ingerencje w gaźnik, zwłaszcza jeśli były wykonywane bez odpowiedniej wiedzy. W takich przypadkach nie jest zalecane pochopne używanie myjki ultradźwiękowej, a raczej skonsultowanie się ze specjalistą, który może zastosować specjalistyczne narzędzia do regulacji mieszanki.

Kluczowe Czynniki Wpływające na Pracę Silnika

Właściwe ciśnienie sprężania, regulacja luzów zaworowych oraz stan odprężnika (jeśli występuje) są kluczowe dla prawidłowego uruchamiania i pracy silnika. Niekiedy odprężniki w silnikach, np. MTD Minirider z 2012 roku, mogą być starte, co wpływa na podnoszenie zaworu i utrudnia rozruch. W takich przypadkach warto sprawdzić, czy odprężnik podnosi zawór o wystarczającą wartość.

Kosiarki spalinowe Briggs & Stratton to urządzenia, które wyróżniają się nie tylko mocą, ale także stabilnością pracy w różnych warunkach. Silniki o pojemności od 140 do 200 cm³ generują moment obrotowy pozwalający utrzymać równą pracę noża nawet przy gęstej, mokrej trawie. To istotna przewaga nad kosiarkami elektrycznymi, które często zatrzymują się przy większym obciążeniu. Moc w zakresie 3,5-6 KM daje możliwość swobodnego koszenia powierzchni sięgających 2000-2500 m² bez ryzyka przegrzania czy spadku wydajności. Warto podkreślić, że moc kosiarek spalinowych idzie w parze z trwałością.

Wskazówki Bezpieczeństwa

OSTRZEŻENIE: Aby uniknąć obrażeń ciała lub uszkodzenia mienia, przed uruchomieniem, obsługą lub serwisowaniem silnika lub urządzenia należy zawsze zapoznać się z instrukcjami obsługi silnika i urządzenia. Paliwo i jego opary są niezwykle łatwopalne i wybuchowe. W razie wątpliwości lub dodatkowych pytań należy skontaktować się z autoryzowanym dealerem lub firmą Briggs & Stratton. Przed przystąpieniem do prac serwisowych należy odłączyć przewód świecy zapłonowej i zabezpieczyć go z dala od świecy zapłonowej. Najważniejsze: przed rozpoczęciem pracy zawsze odłączaj minusowy kabel akumulatora.
