Sprzęgło elektromagnetyczne w kosiarkach traktorkach Stiga: zasada działania, budowa i serwisowanie

Sprzęgło noży jest jednym z najważniejszych elementów napędu w każdym traktorku ogrodowym lub kosiarce. Umożliwia ono uruchamianie oraz prawidłowe, wydajne funkcjonowanie ostrzy odpowiedzialnych za przycinanie zieleni. Awaria tego komponentu może sprawić, że sprzęt nie będzie spełniał swojego podstawowego zadania, co podkreśla znaczenie jego niezawodnej pracy. W przypadku nieprawidłowości warto skontrolować jego stan, ponieważ nawet takie niewielkie elementy jak sprzęgło elektromagnetyczne mogą wpływać na inne podzespoły i powodować dalsze usterki.

Czym jest sprzęgło elektromagnetyczne kosiarki traktorka?

Sprzęgło elektromagnetyczne to kluczowy element układu przeniesienia napędu w nowoczesnych kosiarkach traktorkach, takich jak modele marki Stiga, Alpina czy Castelgarden. W odróżnieniu od sprzęgieł mechanicznych, jego załączanie i rozłączanie odbywa się za pomocą pola elektromagnetycznego, co zapewnia płynniejszą i bardziej precyzyjną kontrolę nad kosiskiem.

Zasada działania

Działanie sprzęgła elektromagnetycznego opiera się na wykorzystaniu pola magnetycznego do połączenia lub rozłączenia wału silnika z układem napędowym noży (kosiskiem). Kiedy operator uruchamia noże, prąd elektryczny przepływa przez cewkę elektromagnesu, generując pole magnetyczne. Pole to przyciąga tarczę cierną (lub docisk), która następnie styka się z kołem magnesowanym (lub innymi elementami ciernymi), przenosząc ruch obrotowy z silnika na paski klinowe napędzające kosisko. Odłączenie prądu powoduje zanik pola magnetycznego i rozłączenie sprzęgła, często z wykorzystaniem hamulca ciernego.

Sterowanie sprzęgłem elektromagnetycznym jest również powiązane z układem bezpieczeństwa kosiarki. Na przykład, cienki przewód z cewki, służący do wyłączania, przechodzi przez cały układ bezpieczeństwa, w tym przełączniki pod siedzeniem czy te powiązane z położeniem kosiska. W sytuacji awaryjnej (np. gdy operator spadnie z fotela), odpowiedni przycisk pod siedzeniem zwiera ten kabel do masy i wyłącza silnik, jednocześnie rozłączając kosisko.

Budowa i kluczowe elementy

Standardowe sprzęgło elektromagnetyczne składa się z kilku podstawowych elementów. Wśród nich wyróżnić można:

• Cewka elektromagnesu: odpowiedzialna za generowanie pola magnetycznego.
• Koło pasowe: na które zakładany jest pasek klinowy napędzający agregat tnący.
• Łożyska: zapewniające swobodne obracanie się elementów. Przykładowo, w sprzęgłach Warner stosowane są łożyska typu 6005 2RS.
• Tarcze cierne i hamulce: odpowiedzialne za przeniesienie napędu i zatrzymanie kosiska po rozłączeniu sprzęgła. Niektóre sprzęgła, np. cierne stalowe, posiadają również hamulec cierny stalowy.
• Wałek silnika: element, na który montowane jest sprzęgło (zazwyczaj o średnicy 25,4 mm).

Przykładowe sprzęgło elektromagnetyczne do kosiarek traktorowych Stiga / Castelgarden / Alpina firmy Warner (numer katalogowy Warner: 521789, odpowiednik Stiga: 118399063/0) ma następujące parametry:

• Wysokość całkowita: 90 mm
• Średnica koła pasowego: 133 mm
• Na wałek o średnicy: 25,4 mm
• Łożyska: 6005 2RS

Takie sprzęgła są odpowiednie do wielu modeli, w tym do Stiga Collector HST, Estate 4092, Estate President, Tornado 2098; Alpina AT4 98, BT 92; Castelgarden CG 11.5/90, XD 140, XG 135; oraz Mountfield 1335.

Typowe awarie i diagnostyka sprzęgła elektromagnetycznego

Z czasem elementy w urządzeniach mechanicznych, takie jak sprzęgło elektromagnetyczne, ulegają zużyciu. Wówczas odczuwalna jest zmniejszona siła maszyny, która nie chce działać na najwyższych obrotach, a niekiedy zupełnie się wyłącza.

Objawy awarii

Do najczęstszych objawów problemów ze sprzęgłem elektromagnetycznym należą:

• Trudności z załączaniem kosiska, zwłaszcza gdy silnik i sprzęgło są gorące (po ukoszeniu 2-3 koszy).
• Brak załączania sprzęgła po dłuższym użytkowaniu, słychać jedynie szmer lub ocieranie, ale noże się nie uruchamiają.
• Traktorek gaśnie po próbie włączenia kosiska, szczególnie gdy silnik nie popracuje chwilę po odpaleniu.
• Telepanie traktorem i dławienie silnika podczas załączania kosiska.

Powszechne problemy i ich rozwiązania

Jednym z często zgłaszanych problemów, np. w traktorkach STIGA SD 108 czy Stiga Estate 2084, jest brak załączania się sprzęgła po dłuższej pracy, kiedy sprzęt jest już nagrzany. Przyczyną może być:

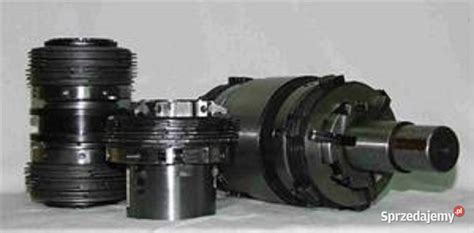

1. Zużyte hamulce sprzęgła: Nitowane blaszki hamulcowe na okręgu koła mogą się znacznie wytrzeć (nawet o 1,5 mm). Podczas wyhamowywania koła może to prowadzić do wykrzywienia koła magnesowanego, uniemożliwiając ponowne załączenie sprzęgła przez elektromagnes. Rozwiązaniem doraźnym może być odwrócenie tych blaszek na drugą stronę, jeśli nie ma możliwości zdobycia nowych. W serwisach w takich przypadkach często wymienia się całe sprzęgło.
2. Zwiększona odległość między tarczą a dociskiem: Problem ten może występować np. w sprzęgłach w traktorkach John Deere. Należy zmniejszyć tę szczelinę, dokręcając trzy śruby ze sprężynami, które znajdują się z drugiej strony "nitów".
3. Problemy z zasilaniem elektrycznym: Płytka zabezpieczeń w Stigach jest często czuła na napięcie w instalacji elektrycznej ze względu na konstrukcję diodową. Słabszy akumulator może powodować, że przekaźniki (w tym ten od sprzęgła koszenia) przestają być załączane. Warto sprawdzić napięcie zasilania na płytce podczas uruchamiania rozrusznika. Luźna klema akumulatora również może powodować chwilowe spadki napięcia, wpływające na działanie elektrosprzęgła. Kabel zasilający stycznik często przechodzi przez włącznik sprzęgła elektromagnetycznego napędu noży, co oznacza, że warto sprawdzić również jego styki.

Konserwacja i wymiana

W przypadku awarii sprzęgła, ważna jest jego prawidłowa konserwacja i ewentualna wymiana. Przed złożeniem sprzęgła zawsze należy oczyścić i sprawdzić poszczególne jego elementy, głównie stan łożysk.

• Łożyska: Warto zainwestować w lepszej jakości łożyska, przystosowane do dużych obrotów. Różnica w cenie to raptem kilkanaście złotych, a zapewnia to dłuższą żywotność części. Należy pamiętać, że najtańsze łożyska mogą nie spełniać wymagań. Chociaż takich łożysk zazwyczaj się nie smaruje, można zastosować specjalny smar w sprayu, który łatwiej przenika do wszelkich zakamarków, poprawiając ich żywotność.
• Demontaż sprzęgła: Aby zdjąć sprzęgło z wału silnika, należy zdjąć pasek klinowy. Następnie kontruje się tuleję (np. kluczem 36) i odkręca śrubę (np. kluczem 16). Po wykręceniu śruby zdejmuje się sprężynę (znajdującą się z tyłu), a sprzęgło delikatnie zsuwa z wału, obracając je w prawo i w lewo. Jeśli sprzęgło jest zespolone z wałem na zasadzie klina, zazwyczaj schodzi samo bez oporu; w razie potrzeby można je podważyć z kilku stron.

Dobór odpowiedniego sprzęgła

W asortymencie sklepów specjalistycznych znaleźć można różnorodne sprzęgła elektromagnetyczne noży, znakomicie sprawdzające się w odmiennych modelach urządzeń do pielęgnacji zieleni. Proponowane są sprzęgła elektromagnetyczne, które będą odpowiednie do wielu kosiarek oraz traktorków różnych firm, takich jak Warner, John Deere, WOLF-Garten czy Stiga.

Wybierając sprzęgło, należy zwrócić uwagę na jego kompatybilność z konkretnym modelem traktorka, tak aby pasowało do urządzeń firmy Stiga, w tym do popularnych modeli Senator, President lub Villa Comfort, a także do Alpin i Castelgarden. Doskonała jakość komponentów zapewnia im nienaganne działanie przez długi czas.
