Instalacja gazowa wózka widłowego to kluczowy element, który zapewnia prawidłowe zasilanie pojazdu paliwem gazowym, najczęściej w postaci gazu LPG. W niniejszym artykule przedstawimy szczegółowy schemat instalacji gazowej wózka widłowego, opisując kluczowe komponenty, takie jak regulatory dawki gazu, filtry, przewody oraz inne elementy instalacji, które wpływają na bezpieczeństwo i efektywność pracy wózka.
Rola Elektrozaworu w Instalacji LPG Wózka Widłowego
Zawory elektromagnetyczne, zwane także elektrozaworami, to niezbędne elementy instalacji LPG. Jeden znajduje się na zbiorniku, a drugi w komorze silnika. Elektrozawór odpowiada za przepływ gazu ze zbiornika do reduktora (parownika). Domyślnie elektrozawór jest zamknięty. Otwiera się w momencie pojawienia się napięcia elektrycznego na cewce, na przykład w chwili przełączenia instalacji na LPG. Wytwarzane jest wówczas pole elektromagnetyczne, które podnosi tłoczek. Dzięki temu wstępnie oczyszczony gaz trafia do reduktora. Zadaniem elektrozaworu jest otwieranie lub zamykanie pod wpływem prądu przepływu gazu z butli do instalacji zasilającej silnik.
LPG trafia do elektrozaworu w fazie ciekłej. Najpierw wpływa do specjalnej komory w dolnej części, a następnie przepływa przez filtr do górnej części. Przepływający gaz, przed dostaniem się do parownika, przechodzi przez filtr, co zabezpiecza instalację gazową przed zanieczyszczeniami pochodzącymi ze zbiornika na paliwo LPG. Kompletne zawory tego typu są często wyposażone w 2 gwinty M10 x 1 na wejściu i wyjściu gazu, a także wtyczkę na 2 konektory, co ułatwia montaż. Na przykład, niektóre nowoczesne elektrozawory, charakteryzujące się sterowaniem elektromagnetycznym, są wyposażone w filtr stały z magnesem, dzięki czemu gwarantują bezawaryjną pracę silnika. Są one często przystosowane do montażu w każdej pozycji.
Budowa i Działanie Parownika (Reduktora) Gazowego
Parownik to serce układu gazowego, znany również jako reduktor gazu. Jest to urządzenie odpowiedzialne za obniżenie ciśnienia gazu ze zbiornika na poziom odpowiedni do dalszego spalania. Dodatkowo, parownik zamienia ciekły LPG w gaz i utrzymuje stałe ciśnienie robocze. Po przejściu przez elektrozawór i wstępne oczyszczenie, gaz trafia do reduktora. Z reduktora do gaźnika gaz jest transportowany przewodem gumowym.
Membrany w parowniku odgrywają kluczową rolę w jego prawidłowym funkcjonowaniu. Membrany powinny być elastyczne, bez pęknięć i odkształceń. Aby sprawdzić ich stan, należy zdemontować parownik, oczyścić go i sprawdzić membrany wizualnie.

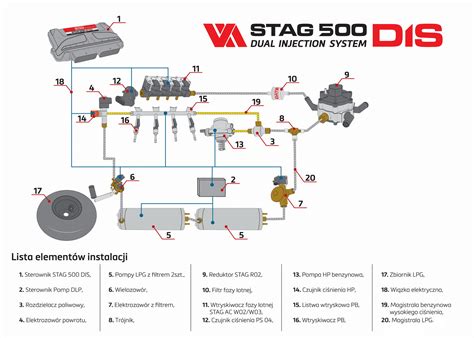

Schemat i Komponenty Kompletnej Instalacji Gazowej LPG w Wózku Widłowym
Instalacja gazowa w wózku widłowym składa się z kilku podstawowych elementów, które mają na celu prawidłowe zasilanie pojazdu gazem. Każdy wózek widłowy zasilany paliwem gazowym musi być wyposażony w odpowiednie mechaniczne regulatory dawki gazu, reduktory gazu oraz mieszalniki gazu.
- Butle gazowe: To podstawowy element zasilania wózka paliwem gazowym. To w butlach LPG przechowywane jest paliwo. Wózki widłowe wykorzystujące butle LPG charakteryzują się wydajnością i niskimi kosztami eksploatacji.
- Reduktory gazu (parowniki): Urządzenia odpowiedzialne za obniżenie ciśnienia gazu ze zbiornika na poziom odpowiedni do dalszego spalania i zmianę stanu skupienia z ciekłego na gazowy.
- Mechaniczne regulatory dawki gazu: Kontrolują ilość gazu dostarczanego do silnika wózka, regulując dawkę w zależności od obciążenia wózka widłowego oraz potrzeb silnika.
- Mieszalniki gazu: Elementy, które mieszają gaz z powietrzem przed jego wprowadzeniem do silnika. Mieszalnik (gaźnik gazowy) kontroluje proporcje gazu i powietrza.
- Filtry gazowe: Istotne elementy instalacji gazowej, ponieważ oczyszczają paliwo gazowe z zanieczyszczeń, które mogą uszkodzić inne elementy układu gazowego, w tym wtryskiwacze, parowniki oraz inne delikatne części.
- Zawory bezpieczeństwa: Elementy, które chronią układ gazowy przed nadmiernym ciśnieniem.
- Przewody gazowe i węże gazowe: Elementy, które łączą poszczególne komponenty instalacji gazowej. Przewody muszą być wykonane z materiałów odpornych na wysokie ciśnienie i temperaturę, aby zapobiec wyciekom gazu.

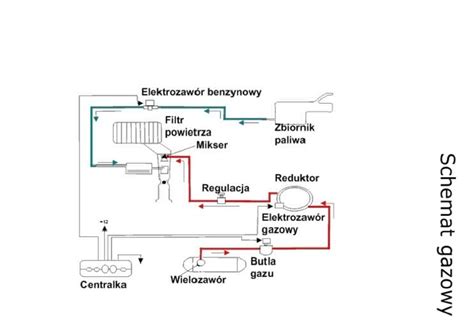

Instalacja gazowa wózka widłowego składa się z kilku etapów. Gaz z butli gazowej jest transportowany przez przewody gazu do reduktora gazu, który obniża ciśnienie. Następnie gaz trafia do mieszalnika gazu, gdzie łączy się z powietrzem w odpowiednich proporcjach. Przykładem przepływu gazu jest połączenie z butli przewodem elastycznym w oplocie stalowym do zaworu elektromagnetycznego, z zaworu przewodem miedzianym przykręcanym na nakrętki z gwintem wewnętrznym, a z reduktora do gaźnika przewodem gumowym do gazu.
Diagnostyka i Rozwiązywanie Problemów z Elektrozaworem i Parownikiem
Poprawne działanie elektrozaworów LPG jest niezbędne do tego, aby cała instalacja działała prawidłowo. Wózek widłowy na gaz nie odpala rano albo na środku zmiany, co może zatrzymać pracę całego magazynu. Awaria dowolnego z elementów układu gazowego powoduje, że wózek nie odpala, odpala i gaśnie lub pracuje z dużymi problemami. Dobra wiadomość: w większości przypadków przyczynę da się zawęzić w 15-20 minut bez komputera diagnostycznego.
Objawy i przyczyny problemów z elektrozaworem:
- Kłopoty z uruchomieniem pojazdu: Najczęstszy objaw uszkodzenia elektrozaworu.
- Brak charakterystycznego „pstryknięcia”: Może świadczyć o problemie przy przełączaniu auta na gaz.
- Najczęstsze przyczyny: Przepalenie cewki lub uszkodzenie przewodów znajdujących się pod samochodem. Częstym problemem podczas odpalania wózka widłowego może być uszkodzona cewka elektrozaworu, która uniemożliwi dostarczenie paliwa i uruchomienie silnika.
Jeśli podejrzewasz awarię elektrozaworów LPG w swoim wózku, zaleca się skorzystanie z usług specjalistycznego warsztatu.
Problemy z uruchamianiem wózka widłowego LPG (ogólnie):
- Niskie napięcie akumulatora: Niskie napięcie akumulatora (minimalne napięcie spoczynkowe powinno wynosić 12,4V) blokuje rozruch lub powoduje reset sterownika wózka. To jeden z najczęściej wyszukiwanych objawów, a także nr 1 na liście przyczyn problemów w serwisach. Wózek uruchamia się, pracuje 2-10 sekund i wyłącza.
- Butla gazowa: Butla może mieć gaz, ale zawór może być przymknięty lub lekko nieszczelny.
- Zatkany filtr gazu: Filtr gazu to jeden z najtańszych elementów układu gazowego i jeden z najczęściej pomijanych przy serwisie. Aby sprawdzić, czy filtr nie jest zatkany, należy odpiąć przewód za filtrem i sprawdzić, czy gaz przepływa swobodnie. Jeśli brak przepływu mimo otwartego zaworu butli - filtr jest zatkany i należy go wymienić.
Problemy z parownikiem i mieszalnikiem:
Użytkownicy często zgłaszają problemy z wózkami widłowymi, które gaśnie po nagrzaniu silnika i nie chce odpalić, chyba że zostanie zatkany wlot powietrza do gaźnika. To wskazuje, że silnik dostaje za dużo powietrza. Taki scenariusz jest typowy dla problemów z parownikiem lub mieszalnikiem.
- Uszkodzony parownik (reduktor): Częstą przyczyną problemów z odpalaniem po nagrzaniu silnika jest uszkodzony reduktor. Nawet po wymianie membran z uszczelkami, brak prawidłowej regulacji może skutkować pracą tylko na wysokich obrotach (np. 1200-1500 obr/min) lub gaśnięciem wózka po rozgrzaniu. Na parowniku często znajduje się przycisk pod zaślepką; jeśli wózek nie chce zapalić, przytrzymanie go w momencie rozruchu może pomóc - jeśli nie będzie "skakać", parownik może być źle złożony lub gaz do niego nie dochodzi (często zapchane rurki).
- Problemy z membranami i regulacją: Brak regulacji po wymianie membran może nie przynieść oczekiwanych rezultatów. Wskazówki obejmują sprawdzenie stanu membran, regulację śrub w gaźniku oraz czyszczenie mieszalnika.
- Zużycie mechanizmu mieszalnika: Jeśli wózek wydaje żrący smród z wydechu, jakby nie przepalał, przyczyną może być duża dawka gazu. W takich przypadkach problemem jest zużycie mechanizmu mieszalnika, a wymiana samej przepustnicy może pomóc tylko na krótko.
Inne powiązane problemy:
- Układ zapłonowy: Układ zapłonowy w wózku widłowym LPG pracuje w cięższych warunkach niż w samochodzie osobowym - wyższe temperatury, oleje, drgania. Należy sprawdzić wizualnie świece zapłonowe (elektroda środkowa powinna być jasnoszara/beżowa) oraz kable wysokiego napięcia (WN) miernikiem rezystancji (prawidłowa wartość to zazwyczaj 5-10 kΩ/metr kabla). Jeśli świece i kable są sprawne, a iskry nadal brak, winowajcą jest cewka zapłonowa lub moduł zapłonowy. Diagnostyka obejmuje sprawdzenie napięcia zasilania cewki (powinno być 12V przy próbie rozruchu) - brak napięcia oznacza problem z instalacją elektryczną lub sterownikiem.
Konserwacja i Bezpieczeństwo Użytkowania Instalacji LPG
Większości usterek układu gazowego i zapłonowego można uniknąć stosując regularną profilaktykę. Zasilanie wózka widłowego gazem wiąże się z koniecznością przestrzegania rygorystycznych zasad bezpieczeństwa. Warto zaznaczyć, że układ gazowy musi być odpowiednio zaprojektowany pod kątem bezpieczeństwa i wydajności.
Kluczowe aspekty konserwacji i bezpieczeństwa:
- Regularny serwis: Zawory bezpieczeństwa, butle gazowe oraz filtry gazowe muszą być poddawane regularnemu serwisowi wózków widłowych, aby uniknąć wycieków gazu oraz innych niebezpiecznych sytuacji.
- Wymiana filtra w elektrozaworze: Konieczność regularnej wymiany filtra w elektrozaworze wraz z jego uszczelkami, nie rzadziej jednak niż raz na 2 lata.
- Szkolenia operatorów: Oprócz odpowiednio zaprojektowanej i serwisowanej instalacji gazowej, kluczowym elementem zapewniającym bezpieczeństwo pracy jest przeszkolenie operatorów wózków widłowych. Osoby obsługujące sprzęt powinny znać podstawowe zasady działania instalacji gazowej oraz potrafić rozpoznać pierwsze objawy usterek, takie jak nieprzyjemny zapach gazu, spadek mocy silnika czy niestabilna praca jednostki napędowej.
- Przechowywanie butli LPG: Butle LPG powinny być składowane w pozycji pionowej, w dobrze wentylowanych pomieszczeniach, z dala od źródeł ciepła i otwartego ognia. Regularne szkolenia przypominające dla operatorów oraz pracowników odpowiedzialnych za serwis wózków pozwalają minimalizować ryzyko wypadków i podnoszą ogólną świadomość dotyczącą bezpieczeństwa instalacji gazowej.
Schemat instalacji gazowej wózka widłowego jest kluczowy dla zapewnienia bezpieczeństwa i efektywności pracy wózka widłowego zasilanego gazem. Zastosowanie odpowiednich mechanicznych regulatorów dawki gazu, reduktorów gazu, mieszalników gazu, filtrów gazowych oraz innych elementów instalacji gazowej zapewnia stabilną pracę i dbałość o bezpieczeństwo.
