Elektrozawór to niewielki, ale niezwykle istotny element urządzeń AGD, takich jak pralki czy zmywarki, gdzie odpowiada za precyzyjne sterowanie dopływem wody. Dzięki swojej konstrukcji i zasadzie działania, komponent ten znajduje coraz szersze zastosowanie w projektach typu „zrób to sam” (DIY), w tym w automatycznych systemach nawadniania ogrodów czy sterowaniu przepływem cieczy w opryskiwaczach.
Budowa i zasada działania elektrozaworu
Elektrozawór to zawór sterowany elektrycznie. Jego konstrukcja składa się zazwyczaj z dwóch głównych elementów:
- Elektromagnesu (cewki) - generuje pole magnetyczne niezbędne do otwarcia zaworu.
- Zaworu głównego - mechanizmu zamykającego i otwierającego przepływ wody.

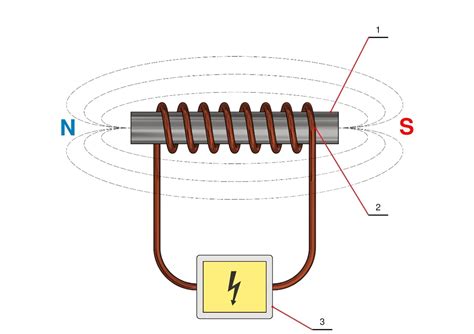

Zasada działania opiera się na zjawisku pola elektromagnetycznego. Gdy do cewki zostanie wysłany sygnał elektryczny, powstaje pole, które przyciąga rdzeń, otwierając zawór. Gdy prąd zostaje wyłączony, sprężyna zamyka zawór, zatrzymując dopływ cieczy. W pralkach i zmywarkach to właśnie ten mechanizm pozwala na precyzyjne odmierzenie ilości wody niezbędnej do cyklu pracy urządzenia.
Wykorzystanie elektrozaworu w nawadnianiu ogrodu
Wielu użytkowników wykorzystuje stare elektrozawory z pralek do budowy systemów nawadniania. W połączeniu z prostym programatorem czasowym, urządzenie pozwala na automatyczne podlewanie ogrodu bez manualnej ingerencji.
Kwestie techniczne i zasilanie
Standardowe elektrozawory z pralek są zazwyczaj zasilane napięciem przemiennym 230V. Podczas prób zasilania elektrozaworu „na krótko” można usłyszeć buczenie, co jest efektem pracy elektromagnesu. Warto jednak zaznaczyć, że hałas ten często cichnie po podłączeniu urządzenia do instalacji wodnej, ponieważ przepływająca woda stabilizuje pracę mechanizmu. Należy pamiętać, że długotrwałe zasilanie cewki bez przepływu wody może prowadzić do jej przegrzania i uszkodzenia.
Jak podłączyć sterownik do elektrozaworów w systemie nawadniania ogrodu. Zrób to sam!
Wskazówki instalacyjne
Aby zminimalizować straty ciśnienia i uzyskać najlepsze efekty w systemach nawadniających, zaleca się:
- Nie montować elektrozaworów bezpośrednio na głównej linii zasilającej.
- Stosować trójniki przy rozdzielaniu wody do poszczególnych sekcji zraszaczy.
- Umieszczać zawory pośrodku grupy zraszaczowej, co jest najbardziej ekonomicznym rozwiązaniem.
Adaptacja elektrozaworu do opryskiwacza (12V)
Częstym wyzwaniem jest chęć wykorzystania elektrozaworu na 230V w urządzeniach mobilnych, np. w opryskiwaczach sadowniczych pracujących na napięciu 12V DC. Przeróbka taka jest technicznie trudna.
Dla napięcia stałego (DC) prąd zależy wyłącznie od rezystancji drutu, podczas gdy dla napięcia zmiennego (AC) istotną rolę odgrywa impedancja cewki. Przewinięcie cewki wymaga precyzyjnego obliczenia liczby zwojów (dla 12V może to być około 750 zwojów) oraz doboru odpowiedniej średnicy drutu miedzianego.
Zamiast samodzielnego przewijania, które bywa nieefektywne, warto rozważyć:
- Zakup gotowej cewki na 12V w sklepie z częściami AGD (często pasują elementy od modeli uniwersalnych).
- Wykorzystanie cewek od elektrozaworów pneumatycznych lub zaworów otwierania drzwi w autobusach, które są fabrycznie przystosowane do pracy z niskim napięciem stałym.
Diagnostyka usterek
Prawidłowe funkcjonowanie elektrozaworu jest niezbędne dla wydajności systemu. Do najczęstszych symptomów awarii należą:
- Brak poboru wody lub nieprawidłowa jej ilość.
- Zakłócenia w cyklach pracy urządzenia.
- Generowanie hałasu podczas otwierania/zamykania.
- Wycieki wody pod urządzeniem (nieszczelność zaworu).
W przypadku stwierdzenia usterki, należy odłączyć urządzenie od zasilania, zamknąć dopływ wody, zdemontować zawór i sprawdzić stan jego komponentów. Regularna konserwacja i kontrola połączeń pozwala na długotrwałe użytkowanie tego komponentu w systemach automatyki domowej i ogrodowej.
