Wiele problemów z hydrauliką i układem napędowym w koparko-ładowarkach JCB 3CX może być spowodowanych różnorodnymi czynnikami, od prostych usterek elektrycznych po bardziej złożone awarie mechaniczne. W przypadku maszyn z kabiną P21, zwłaszcza tych pochodzących z rynku brytyjskiego, jak JCB 3CX z 2001 roku, właściciele często zgłaszają problemy z utrzymaniem ciśnienia w układzie hydraulicznym, luźnymi hydroklapami czy brakiem reakcji na przycisk "żółwika" (trybu jazdy). Niniejszy artykuł ma na celu przybliżenie potencjalnych przyczyn tych usterek oraz wskazanie kierunków diagnostyki i naprawy.
Problemy z hydroklapami
Jednym z najczęściej zgłaszanych problemów jest brak utrzymania ciśnienia przez hydroklapy, co skutkuje ich luźnym stanem. Po sprawdzeniu cewki i stwierdzeniu obecności napięcia, kluczowe staje się zbadanie obwodu masy. Często niedostateczne połączenie masy może być przyczyną nieprawidłowego działania elektrozaworu. Należy również upewnić się, że przewody doprowadzające olej do hydroklap nie są zaślepione i że olej faktycznie do nich dociera. Zdarza się, że w celu tymczasowego rozwiązania problemu cieknących uszczelnień, na łączeniach przewodów przy cylindrze umieszcza się tzw. "jednogroszówki", co może maskować głębszy problem.

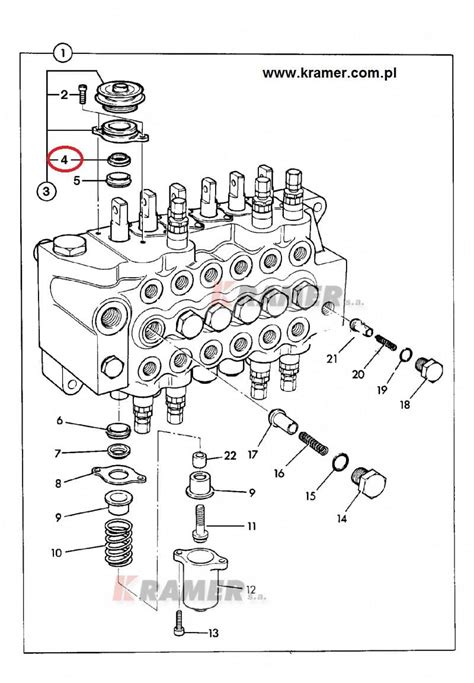

Jeśli napięcie dociera do cewki, a hydroklapy pozostają opuszczone, warto sprawdzić rezystancję cewki - powinna wynosić około 10-11 omów. Wizualne oględziny cewek po ich wykręceniu również mogą dostarczyć informacji o ich stanie. W sytuacjach, gdy podstawowe sprawdzenia elektryczne nie przynoszą rezultatów, problem może tkwić w tylnym rozdzielaczu, gdzie ciśnienie może uciekać na powrót, mimo że inne funkcje hydrauliczne, jak tylna łyżka, działają poprawnie.
Regulacja hydroklap
Regulacja hydroklap, w tym szczeliny na prowadnicy, często odbywa się poprzez dokręcenie lub odkręcenie odpowiedniej nakrętki. Proces ten powinien być przeprowadzany na wyłączonych hydroklapach i bez ciśnienia w układzie. Zaleca się oparcie ramienia na ziemi, aby zminimalizować obciążenie karetki. W przypadku trudności z odkręceniem nakrętek, można spróbować obciążyć śruby, podnosząc ramię koparkowe w powietrze wzdłuż maszyny. Czasami konieczne może być nawet przecięcie nakrętek, jeśli są one mocno zapieczone.
Problemy z układem napędowym i "żółwikiem"
Drugi częsty problem dotyczy przycisku "żółwika", odpowiedzialnego za tryb jazdy. Brak reakcji na przycisk, przy sprawnej cewce i doprowadzonym napięciu, może wskazywać na problem elektryczny w obwodzie lub awarię samego elektrozaworu. W przypadku maszyn typu JCB 3CX Super z 1997 roku, uszkodzony elektrozawór jazdy (cewka jazdy) może uniemożliwić jazdę do tyłu lub powodować szarpanie i opóźnioną reakcję skrzyni biegów. Warto sprawdzić cewkę odpowiedzialną za jazdę do tyłu, której rezystancja może być bardzo niska (np. 0,7 oma) w przypadku spalenia.

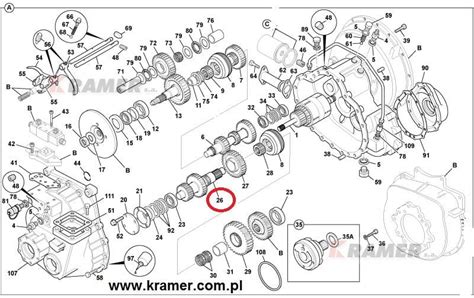

W przypadku skrzyni Powershift, problemy z załączaniem lub rozłączaniem przedniego napędu również mogą być związane z uszkodzonym elektrozaworem. Objawy takie jak niemożność rozłączenia przedniego napędu po jego włączeniu, ustępujące dopiero po wyłączeniu silnika i ponownym uruchomieniu, wymagają dokładnej diagnostyki elektrycznej oraz sprawdzenia samego elektrozaworu, który znajduje się zazwyczaj na skrzyni biegów lub w jej pobliżu.
Elektrozawór jazdy marki GX-AFTER
Elektrozawór jazdy marki GX-AFTER jest zamiennikiem przeznaczonym do precyzyjnego sterowania skrzynią biegów w maszynach JCB. Jego zadaniem jest sterowanie przepływem oleju hydraulicznego aktywującego poszczególne tryby jazdy. Główne objawy zużycia elektrozaworu to problemy ze zmianą kierunku jazdy, szarpanie, opóźniona reakcja skrzyni biegów, a także świecąca się dioda błędu na panelu sterowania. Przy wymianie elektrozaworu zaleca się również wymianę filtra oleju skrzyni biegów oraz sprawdzenie instalacji elektrycznej i wtyczek.
Ogólne problemy z hydrauliką i utrzymaniem ciśnienia
Utrata ciśnienia w układzie hydraulicznym, objawiająca się opadaniem osprzętu (przedniego i tylnego ramienia, podpór), może mieć różne przyczyny. Poza potencjalnymi przeciekami pod maszyną, należy zwrócić uwagę na stan rozdzielacza hydraulicznego, w tym zawory blokujące. Wymiana oleju hydraulicznego i filtrów jest również kluczowa dla prawidłowego działania całego układu.
W przypadku maszyn z 1989 roku, problemy z jazdą do tyłu mogą wynikać z uszkodzenia uszczelnienia wałka rewersu, uszczelnienia tłoka jazdy do tyłu lub oberwania kosza z tarczkami w skrzyni biegów. W sytuacjach, gdy mechaniczne zużycie (np. tarczek) jest przyczyną problemu, zazwyczaj obserwuje się stopniową utratę mocy, a nie nagły zanik funkcji.
Bezpieczniki i przekaźniki w JCB 3CX
Bezpieczniki i przekaźniki odgrywają kluczową rolę w ochronie układu elektrycznego maszyny przed przeciążeniem. W przypadku awarii podzespołu, najczęściej zadziała wyłącznik automatyczny lub przepali się bezpiecznik. Przed przystąpieniem do naprawy należy zidentyfikować i sprawdzić bezpiecznik odpowiedzialny za dany element. W koparko-ładowarkach JCB 3CX, schematy lokalizacji skrzynek bezpieczników i przekaźników są dostępne i mogą być pomocne w diagnostyce.
Schemat skrzynki bezpieczników Toyota Land Cruiser Prado 120 i przekaźników z opisem i lokalizacją
Warto również zwrócić uwagę na rolę elektrozaworów w sterowaniu napędem. Niektóre z nich mogą być sprzężone z korpusem przedniego rozdzielacza i wpływać na płynność pracy podczas jednoczesnego sterowania osprzętem z przodu i z tyłu maszyny.
