Elektrozawory jazdy (travel solenoid valves) są kluczowymi komponentami w układzie hydraulicznym koparek kołowych Komatsu PW160, odpowiedzialnymi za sterowanie ruchem maszyny. Ich prawidłowe działanie ma fundamentalne znaczenie dla bezpieczeństwa i efektywności pracy. Poniższa artykuł przedstawia szczegółowe informacje techniczne dotyczące lokalizacji, budowy, diagnostyki i konserwacji tych zaworów w różnych modelach Komatsu PW160.
Ogólna Lokalizacja i Funkcja

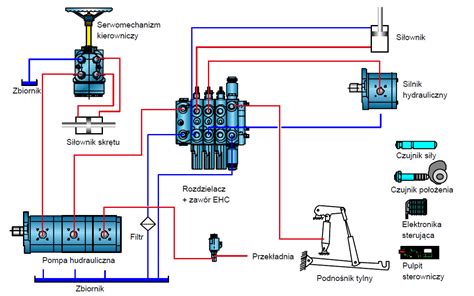

Elektrozawory jazdy w koparce kołowej Komatsu PW160 są zamontowane na bloku głównego rozdzielacza hydraulicznego (control valve block). Ich głównym zadaniem jest sterowanie ciśnieniem pilotowym dochodzącym do suwaków rozdzielacza, które odpowiadają za napęd lewy/prawy oraz jazdę przód/tył.
Lokalizacja w Konkretnych Modelach i Generacjach
Modele PW160-6, -7, -7K, -8
W zależności od generacji, lokalizacja elektrozaworów jazdy może się nieco różnić:
- W modelach Komatsu PW160-6, elektrozawory jazdy zlokalizowane są na głównym rozdzielaczu hydraulicznym w prawej komorze serwisowej.
- W modelach PW160-7 / 7K / 8, umieszczone są niżej, wewnątrz ramy podwozia, blisko silnika obrotu. Dostęp do nich wymaga zdemontowania dolnej lub bocznej osłony. Elektrozawory te są cewkami 24 V oznaczonymi „TRAVEL”, sterującymi przepływem pilotowym do silników jazdy.
Dostęp do tych zaworów w wersjach 7/8 jest możliwy z kanału serwisowego podwozia lub przez boczną, czasem dolną pokrywę. Przed demontażem dolnej osłony, zaleca się podwiezienie maszyny na podnośnik warsztatowy, co znacznie ułatwia dostęp. Warto również pamiętać, że analogiczna lokalizacja występuje w siostrzanych modelach PW140/PW180, które mogą stanowić dobre źródło części zamiennych.
Nowsze Generacje: PW160-10 i PW160-11
W nowszych generacjach, takich jak Komatsu PW160-10, elektrozawory związane z jazdą są najbardziej prawdopodobnie zlokalizowane przy głównym bloku zaworowym hydrauliki / bloku sterowania hydraulicznym w nadwoziu, z dostępem po otwarciu prawego przedziału serwisowego. Oficjalne publiczne materiały Komatsu dla PW160-10 potwierdzają, że maszyna ma zintegrowany układ hydrauliczny Komatsu i uproszczony dostęp serwisowy do podzespołów.
Komatsu podaje, że model PW160-11 zachował ten sam główny zawór hydrauliczny co PW160-10, co pośrednio potwierdza, że zasadnicza architektura hydrauliczna tej strefy w PW160-10 jest stała i skupiona wokół głównego zaworu hydraulicznego. W praktyce warsztatowej, najczęściej „elektrozawory jazdy” są mylnie utożsamiane wyłącznie z zaworami na silniku lub skrzyni. Tymczasem w nowszej architekturze EPC część sterowania jest na bloku hydraulicznym w nadwoziu, a część funkcjonalna może być na napędzie.
Dodatkowo, zawór odpowiedzialny za prędkość jazdy lub zwolnienie hamulca może występować niżej, przy zespole napędowym jazdy w podwoziu. Te zawory generują lub modulują sygnał sterujący dla funkcji jazdy, a także odpowiadają za funkcje blokad współpracujących z jazdą.
Budowa i Diagnostyka Elektrozaworów
Cechy Konstrukcyjne

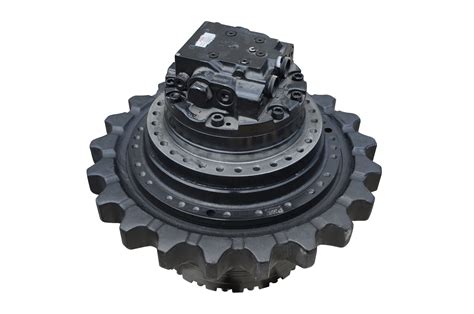

Elektrozawory jazdy Komatsu to zazwyczaj dwie jednakowe cewki 24 V DC, każda z dwupinowym złączem Sumitomo lub Deutsch. Mają one kształt cylindrycznych „puszek” przykręconych do sekcji jazdy rozdzielacza. Na korpusie zaworów często znajduje się grawer: “TRAVEL”, “F”, “R”, ewentualnie symbol koła. Cewki mogą być zintegrowane lub nasadzane, a demontaż zazwyczaj odbywa się poprzez odkręcenie nakrętki M10-M12.
W maszynach z dwoma prędkościami (żółw-zając) występuje dodatkowy zawór ON/OFF zmiany biegów, również umieszczony na tym samym bloku rozdzielacza.
Procedury Diagnostyczne
Aby zdiagnozować elektrozawory jazdy, należy bezpiecznie odciśnij układ hydrauliczny i odsłoń rozdzielacz. Następnie:
- Zmierz oporność i napięcie cewek.
- W przypadku zwarcia, oporność (R) powinna wynosić R < 5 Ω.
- Przerwa w obwodzie zostanie zasygnalizowana jako R = OL (∞).
- W razie potrzeby wymontuj cewkę (zazwyczaj na 2 śruby) i sprawdź, czy trzpień zaworu płynnie się przemieszcza.
- Analiza logów ECU (Komatsu ESS) pozwala wykryć nieregularności prądu cewki, co jest polecane przy powracających usterkach.
Jeśli maszyna nie reaguje na przełączenie biegów, warto sprawdzić trzeci zawór „2-speed” montowany obok głównych cewek jazdy. Po każdej wymianie elektrozaworu należy skasować błędy w ECU (monitor w kabinie → Menu > Service > Error Code).
Silnik wróci do dźwigu? Pierwsze uruchomienie po remoncie - Liebherr LTM 1080
Serwis, Konserwacja i Bezpieczeństwo
Wymiana i Obsługa
Pokrywa serwisowa umożliwiająca dostęp do cewek jest zazwyczaj otwierana z boku. Różnice konstrukcyjne mogą wystąpić w maszynach z opcjonalnym tylnym lemieszem, który wiąże się z dodatkową sekcją rozdzielacza. Starsze egzemplarze PW160-5, importowane spoza UE, mogą mieć rozdzielacz w innej konfiguracji - w takich przypadkach zawsze należy odwołać się do numeru seryjnego maszyny i dokumentacji Service Manual.
Używaj ściśle oleju hydraulicznego zgodnego z Komatsu HO46 lub jego ekwiwalentu - zanieczyszczenia są najczęstszą przyczyną zacięcia suwaka zaworu.
Bezpieczeństwo Pracy i Wybór Komponentów
Prace przy układzie hydraulicznym pod ciśnieniem >35 MPa wymagają kwalifikacji UDT lub równoważnych. Niedopuszczalne jest obniżanie kosztów poprzez stosowanie podróbek cewek - ryzyko nagłego zablokowania hamulca postojowego podczas transportu drogowego jest zbyt wysokie.
Ewolucja Technologiczna i Trendy
Nowe generacje Komatsu (-10) stopniowo integrują elektrozawory jazdy z inteligentnymi modułami EPC z przyłączem CAN. Takie rozwiązanie upraszcza wiązkę elektryczną i umożliwia diagnostykę z poziomu monitora w kabinie. Rośnie również dostępność cewek zamiennych z czujnikiem temperatury cewki wbudowanym w konektor, co zapobiega przegrzaniu. Coraz częściej stosuje się uszczelnienia Viton 90 ShA, które są odporne na biopaliwa HVO - jest to ważny trend w maszynach spełniających normy Stage V. Badanie wpływu biopaliw HVO na żywotność uszczelnień w zaworach jazdy jest tematem otwartym w literaturze tribologicznej.
Dodatkowe Wskazówki i Ważne Zastrzeżenia
Wskazówki Praktyczne
Warto zapoznać się z publikacją „Hydraulic Control Valve Guide - Komatsu PW200-7”, która zawiera rozszerzone schematy i jest kompatybilna z serią PW160.
Zastrzeżenia Dotyczące Dokumentacji Technicznej
Publicznie dostępne materiały Komatsu nie zawsze pokazują jednoznacznie podpisanego rysunku „travel solenoid valve” dla wszystkich modeli, np. dla PW160-10. Dokładne wskazanie pozycji często wymaga dostępu do Service Manuala lub Parts Book dla konkretnego numeru seryjnego maszyny. Bez numeru seryjnego 100% pewności co do dokładnej lokalizacji poszczególnych elektrozaworów nie ma.
Aktualnie publicznie dostępne, oficjalne materiały Komatsu dla PW160-10 są dość ogólne: potwierdzają zintegrowany elektronicznie układ hydrauliczny CLSS, uproszczony dostęp serwisowy oraz ciągłość konstrukcyjną z następcą. Praktyczna odpowiedź brzmi: najpierw szukaj elektrozaworów jazdy na głównym bloku hydraulicznym w prawej komorze serwisowej nadwozia, a jeśli problem dotyczy prędkości jazdy lub zwolnienia napędu, sprawdź też zawory na zespole jazdy w podwoziu.
