Ładowacze, takie jak popularny niegdyś czeski NUJN, są niezastąpionymi maszynami w wielu gospodarstwach rolnych. Jednak z biegiem lat i intensywnej eksploatacji, a także w wyniku niewłaściwej konserwacji, mogą pojawić się problemy z ich układem hydraulicznym, prowadzące do znacznego osłabienia siły podnoszenia. Zrozumienie przyczyn tych awarii i sposobów ich diagnostyki jest kluczowe dla przywrócenia maszynie pełnej sprawności.
Diagnostyka Układu Hydraulicznego - Pierwsze Kroki
Zanim przystąpimy do wymiany oleju czy poważniejszych napraw, koniecznie należy sprawdzić wszystkie kluczowe komponenty układu hydraulicznego. Obejmuje to pompy, rozdzielacze, filtry, siłowniki oraz przewody pod kątem uszkodzeń i przecieków. Dopiero po ich weryfikacji i ewentualnych naprawach, zaleca się wymianę oleju na nowy.
Wizualna Inspekcja i Poszukiwanie Wycieków
Ładowacze NUJN, choć były maszynami trwałymi, mają tendencję do przeciekania. Wycieki mogą występować w wielu miejscach, co prowadzi do spadku ciśnienia i w konsekwencji, do osłabienia siły podnoszenia. Przez takie coś potem węże pękają, a ładowacz nie ma siły.
- Głowica obrotowa: NUJN lubi przeciekać, szczególnie na głowicy obrotowej, tuż nad rozdzielaczami.
- Ogólne przecieki: Wycieki mogą pojawiać się także w wielu innych miejscach, dlatego stan węży hydraulicznych i ogólna szczelność układu są kluczowe.
Uszczelnienia Głowicy Obrotowej NUJN
Wewnątrz aluminiowej głowicy obrotowej ładowacza NUJN zamontowane są zwykle oringi gumowe, w szczelinach oddzielających poszczególne kanały olejowe. Te głowice mają niestety tendencję do cieknąnia, a najgorzej, gdy są już podtarte, gdyż taka głowica jest praktycznie nie do uszczelnienia. Całą głowicę należy zdjąć z kolumny. Aby to zrobić, trzeba zdemontować najpierw całe ramię (wysięgnik), później wspornik siłowników podnoszących, po odkręceniu śrub mocujących ją do podstawy. Rozebranie głowicy polega na wybiciu środkowej części z obudowy aluminiowej.
Uszczelnienia Siłowników
Częstym problemem jest przepuszczający olej główny siłownik, który wypycha lub wciąga chwytak. Wymiana uszczelniacza jest możliwa i polega na odkręceniu trzech przewodów hydraulicznych na szczycie ładowacza (sześć śrub 8mm), co pozwala na wyjęcie całego wnętrza siłownika wysuwu. Warto zdemontować łyżkę, aby ułatwić sobie pracę. Po wyciągnięciu elementów na wierzch, łatwo zidentyfikować uszkodzony uszczelniacz. W przypadku, gdy siłownik posiada już małe wżery, zaleca się jego regenerację wraz z wymianą uszczelniaczy i ewentualnie nową rurą siłownika.
Sprawdzenie Stanu Oleju Hydraulicznego
Jakość i rodzaj oleju hydraulicznego mają fundamentalne znaczenie dla prawidłowego działania układu. Olej się starzeje, a jego przepracowanie to najgorsze, co można zrobić dla układu. Stosowanie "zlewek" olejów przekładniowych (np. Hipol) lub innych, niezgodnych ze specyfikacją, prowadzi do pękania węży i utraty siły podnoszenia.
- Wiek oleju: Nawet czysty wizualnie olej, który stał w układzie przez kilka lat (np. 3 miesiące, jak wspomniano w kontekście), traci swoje właściwości i może być przyczyną problemów.
- Rodzaj oleju: Typowe oleje hydrauliczne, szczególnie przy oryginalnej łopatkowej pompie NUJN, mogą być za rzadkie. Na tabliczce znamionowej Nujna jest zazwyczaj napis wskazujący na olej niskopienny. Część użytkowników rekomenduje olej LUX 10 jako odpowiedni. Zbyt rzadki olej hydrauliczny nie będzie pracował jak trzeba, nawet w innych maszynach, takich jak Zetor 25.
- Czystość oleju: Należy pamiętać, że olej przepracowany jest najgorszym rozwiązaniem. Próby jego przeczyszczenia czy przefiltrowania nie przywrócą mu właściwych parametrów. Zaniedbanie tego aspektu może prowadzić do poważnych uszkodzeń, jak w przypadku koparki za 40 tysięcy.
Filtry Oleju
Brak lub zapchany filtr oleju jest poważną usterką. W niektórych układach stwierdzono brak filtra w zbiorniku lub brak wkładu filtrującego na powrocie. Prawidłowa filtracja jest niezbędna do ochrony pompy i innych wrażliwych komponentów przed zanieczyszczeniami, takimi jak paski teflonu, które mogą zatkać kostkę przy siłowniku.
Rola i Problemy z Pompą Hydrauliczną
Sercem każdego układu hydraulicznego jest pompa hydrauliczna, której głównym zadaniem jest zapewnienie właściwego ciśnienia i przepływu czynnika hydraulicznego. To urządzenie, w maszynach rolniczych szczególnie narażone na intensywną eksploatację, spełnia bardzo istotne funkcje. Ewentualna awaria pompy grozi unieruchomieniem maszyny i jest często głównym winowajcą wolnej i bez mocy pracy ładowacza.

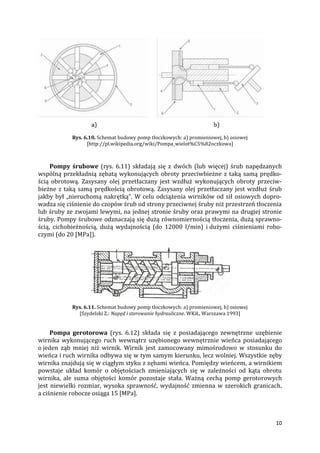

Rodzaje Pomp Hydraulicznych
Główne rozróżnienie pomp hydraulicznych wynika przede wszystkim z ich różnej budowy i zasady działania:
- Pompy zębate: Uważane za najmniej awaryjne i najbardziej rozpowszechnione. Ich działanie polega na wytwarzaniu obiegu czynnika hydraulicznego przez ruch dwóch zazębiających się kół zębatych.
- Pompy śrubowe: Opierają się na konstrukcji śruby ślimakowej, która poprzez ruch obrotowy wymusza obieg czynnika hydraulicznego.
- Pompy łopatkowe: Bazują na ruchu łopatek, dzięki czemu czynnik hydrauliczny przemieszcza się.
- Pompy wielotłoczkowe: Najbardziej zaawansowane technologicznie, łączące konstrukcje i zalety pomp innego rodzaju. Ich działanie polega na tłoczeniu czynnika hydraulicznego za pomocą tłoków.
Objawy Uszkodzonej Pompy Hydraulicznej
Objawy towarzyszące uszkodzonej lub zużytej pompie są właściwie podobne, bez względu na jej rodzaj:
- Utrata mocy: Ładowacz staje się bardzo słaby, ma trudności z podniesieniem nawet pustego chwytaka, a po krótkim czasie pracy (np. 15 minutach) nie jest w stanie wykonywać zadań.
- Wzrost temperatury: Prawidłowy zakres temperaturowy pracy układu hydraulicznego to od 50-60°C. Jeżeli temperatura jest wyższa, utrzymuje się przez długi czas lub stale rośnie, to sygnał o problemie.
- Hałas i wibracje: Bardzo duży hałas dobiegający od pompy, szybkie i duże skoki ciśnienia, oraz duże wibracje węży i grzechot z silnika lub samej pompy. Głośna praca może oznaczać zapowietrzenie, kawitację lub zużycie elementów.
- Widoczne uszkodzenia: Pęknięta obudowa i wyciek z samej pompy lub z miejsca pęknięcia obudowy.
W przypadku wystąpienia któregokolwiek z wymienionych objawów, operator maszyny ma obowiązek natychmiast przerwać pracę. Szybka interwencja jest bardzo ważna, ponieważ zbagatelizowanie problemu może prowadzić do poważniejszych uszkodzeń i konieczności zakupu nowej pompy.
Przyczyny Awarii Pomp
Awarie pomp hydraulicznych mogą mieć różne przyczyny:
- Zbyt wysokie ciśnienie nastawy zaworów przelewowych.
- Zacięcie lub zablokowanie zaworów na skutek zamarznięcia wody w oleju przy niskich temperaturach.
- Zbyt niski poziom oleju w zbiorniku lub całkowity jego brak.
- Nieprawidłowa filtracja.
Diagnostyka i Naprawa Pompy
Ocena wydajności pompy i weryfikacja, czy przy zadanych obrotach wytwarza odpowiednie ciśnienie, jest kluczowa. Samodzielna naprawa, choć możliwa dla osób z zaawansowaną wiedzą mechaniczną, jest często skomplikowana. Do rozdzielacza nawet nie powinno się samemu zaglądać, bo potem nawet nikt go do regeneracji nie weźmie. Zarówno pompy, jak i rozdzielacze, dają się regenerować przy użyciu specjalistycznych maszyn, takich jak szlifierki obrabiające detal z dokładnością do tysięcznych części milimetra. W profesjonalnym serwisie pompa zostaje rozebrana na części pierwsze, elementy są dokładnie sprawdzane, czyszczone i wymieniane w razie potrzeby, a następnie testowane na stole probierczym pod kątem sprawności.
Wymiana lub regeneracja pompy to inwestycja, która zwraca się w dłuższej perspektywie, zapewniając wydajniejszą pracę i bezpieczeństwo.
Rozdzielacze Hydrauliczne i Inne Elementy Sterujące
Rozdzielacz hydrauliczny pełni kluczową funkcję w sterowaniu przepływem oleju do poszczególnych siłowników. Szybkie opadanie ramienia, samoczynne zamykanie łyżki czy opuszczanie podpór, gdy siłowniki są suche lub lekko się "pocą", jest raczej spowodowane "przepuszczającym" rozdzielaczem. Możliwe jest, że oba rozdzielacze są uszkodzone. Naprawa rozdzielaczy jest bardzo skomplikowana i wymaga specjalistycznego sprzętu.
- Objawy uszkodzonego rozdzielacza: Siłowniki nie trzymają, ramię momentalnie się składa i opuszcza na dół, łyżka sama się zamyka, podpory opuszczają. Nawet obrót działa, ale wolno.
Problemy z Dzielnikiem Strumienia i Zaworami
Warto sprawdzić, czy dzielnik strumienia (czarna kostka koło rozdzielaczy) nie ma wpływu na takie zachowanie. Dobrze jest, gdy na odcinku ciśnieniowym jest zawór zwrotny, to zabezpiecza przed "opadaniem". Na rozdzielaczu, przed pierwszą sekcją przy rurce zasilającej, może znajdować się śruba regulacyjna z mniejszą śrubą wewnątrz, która służy do regulacji ciśnienia.
Prawidłowe Podłączenie Rozdzielaczy
Prawidłowe podłączenie rozdzielaczy jest kluczowe, szczególnie w przypadku montażu dodatkowych sekcji. Rozdzielacze powinny pracować szeregowo, nigdy równolegle. W układzie szeregowym zasilanie idzie do pierwszego rozdzielacza, jego powrót do zasilania drugiego, a dopiero powrót drugiego do zbiornika. Niewłaściwe podłączenie (np. do przyłącza roboczego zamiast powrotu swobodnego) może spowodować, że hydraulika będzie pracować pod maksymalnym ciśnieniem, co nie jest korzystne na dłuższą metę.
W przypadku podłączenia siłowników od tura do wyjścia hydraulicznego ciągnika, jeśli na wolnych obrotach podnosi szybko, a po dodaniu gazu zwalnia, i słychać przepuszczający zawór w skrzyni, może to wskazywać na problem z regulacją ciśnienia lub niewłaściwym podłączeniem. Rozdzielacz w ciągniku należy zablokować w pozycji pracy (dźwignia normalnie wraca samoczynnie w stop). Należy też sprawdzić, czy olej na dodatkowy rozdzielacz płynie w dobrym kierunku, to znaczy na zasilanie, a nie na powrót. Powrót do skrzyni podłącza się tylko jeden, ten do swobodnego spływu.
Modyfikacje i Dostosowania w Ładowaczu NUJN
Użytkownicy ładowaczy NUJN często dokonują modyfikacji w celu poprawy ich funkcjonalności lub naprawy problemów konstrukcyjnych.
Przeróbka na Zewnętrzny Siłownik
Jednym z ciekawych pomysłów jest przerobienie siłownika wysuwu ramienia tak, aby był na zewnątrz, pod główną rurą. W ładowaczu NUJN na szczycie ramienia wchodzą trzy przewody hydrauliczne sterujące czterema funkcjami (otwieranie i zamykanie łyżki, wysuw i wsuw ramienia). Zastosowanie zewnętrznego siłownika wymagałoby doprowadzenia oleju zarówno do jego wypchnięcia, jak i cofnięcia. Może to wiązać się z koniecznością zmiany rozdzielacza, np. na dwusekcyjny rozdzielacz od Cyklopa, co z kolei może generować problemy z rozkminą sterowania czterema funkcjami za pomocą trzech węży.
Zamiana Pompy i Przekładni
Właściciele ładowaczy NUJN UNHZ 500, borykający się z zużytą oryginalną pompą i uszkodzoną przekładnią, rozważają montaż przekładni i pompy od Cyklopa. Należy zweryfikować, czy takie komponenty spełniałyby wymogi wydajności ładowacza NUJN.
Kwestia Stabilności Ładowacza NUJN
Podstawową wadą ładowaczy NUJN jest ich wywrotność, szczególnie gdy łapy są źle podstawione. Przewracanie się ładowacza z pełną łyżką, zwłaszcza podczas manewrowania na boki, jest częstym problemem zgłaszanym przez użytkowników. Warto mieć to na uwadze podczas eksploatacji i zawsze dbać o prawidłowe ustawienie i stabilizację maszyny.
Podsumowanie i Zalecenia
Problemy ze słabym podnoszeniem w ładowaczach NUJN są złożone i mogą wynikać z wielu przyczyn, od zużytego oleju i zanieczyszczonych filtrów, przez uszkodzone uszczelnienia siłowników i głowicy obrotowej, aż po awarie pompy hydraulicznej i rozdzielaczy. Ważne jest, aby nie bagatelizować żadnych objawów i podjąć szybkie działania diagnostyczne. W przypadku złożonych awarii, regeneracja komponentów w profesjonalnym serwisie jest często najlepszym rozwiązaniem. Regularna kontrola i konserwacja układu hydraulicznego to inwestycja w długotrwałą i bezpieczną pracę ładowacza.
