Elektrozawory 4-sekcyjne w opryskiwaczach sadowniczych: Kompleksowy przewodnik

Wprowadzenie do elektrozaworów w opryskiwaczach sadowniczych

Elektrozawory stanowią kluczowy element nowoczesnych opryskiwaczy sadowniczych, zapewniając precyzyjną kontrolę nad procesem aplikacji środków ochrony roślin. Ich zastosowanie znacząco wpływa na komfort pracy operatora oraz efektywność zabiegów. W kontekście wyboru osprzętu, rynek oferuje rozwiązania od różnych producentów, co często rodzi pytania o jakość i niezawodność.

Wielu użytkowników zastanawia się nad wyborem między renomowanymi markami, takimi jak ARAG, a produktami krajowymi, takimi jak Agroplast czy Biardzki. Poszukiwanie głowic rozpylaczy, na przykład 3-pozycyjnych, często prowadzi do analizy opinii na temat trwałości. Przykładowo, recenzje dotyczące głowic Biardzkich bywały negatywne, wskazując na ich niską jakość. Z drugiej strony, firma Agroplast, oferująca nowe rozwiązania, takie jak głowica APO-100/G08/P PRO, reklamuje produkty o zwiększonej wytrzymałości i lepszych uszczelnieniach. Dylemat, czy warto interesować się produktami firmy Agroplast - w tym dyszami eżektorowymi czy filtrami głównymi - czy też lepiej dołożyć do markowych dysz i głowic, jest często podnoszony przez użytkowników poszukujących optymalnego rozwiązania dla swoich opryskiwaczy.

Zespół elektrycznych opryskiwaczy ARAG: Budowa i Funkcjonowanie

Zespół elektrycznych opryskiwaczy ARAG to zaawansowane technologicznie rozwiązanie, zaprojektowane z myślą o precyzyjnym i efektywnym stosowaniu środków ochrony roślin. Jego konstrukcja obejmuje szereg kluczowych elementów, które zapewniają niezawodność i możliwość dostosowania do indywidualnych potrzeb użytkownika.

Główne komponenty zespołu ARAG

Podstawowy zespół składa się z kilku głównych komponentów:

• Elektrozawór główny: Odpowiedzialny za sterowanie przepływem cieczy (tryb pracy/przelew).
• Elektrozawór proporcjonalno-ciśnieniowy: Umożliwia precyzyjne regulowanie ciśnienia roboczego w zależności od potrzeb.
• Zawór ograniczający maksymalne ciśnienie robocze: Zapewnia bezpieczeństwo pracy poprzez ograniczenie ciśnienia do bezpiecznego poziomu.
• Filtr ciśnieniowy (50 mesh): Chroni elementy układu przed zanieczyszczeniami, zapewniając ich dłuższą żywotność.
• 2 lub 4 elektrozawory sekcyjne: Pozwalają na zdalne włączanie i wyłączanie poszczególnych sekcji roboczych opryskiwacza.
• Zawory kompensacji ciśnienia: Utrzymują stałe ciśnienie robocze niezależnie od tego, czy dana sekcja jest aktywna, czy nie.

Podłączenie elektryczne

Instalacja elektryczna opryskiwacza wymaga podłączenia do źródła zasilania 12V DC. Należy pamiętać o prawidłowym połączeniu przewodów:

• Przewód zasilający czerwony: podłączyć do bieguna dodatniego (+) akumulatora.
• Przewód zasilający czarny: podłączyć do bieguna ujemnego (-) akumulatora.

Wiązka przewodów zasilających zawory powinna być podłączona zgodnie z oznaczeniami:

• Przewód z wtyczką oznaczoną literą G: do elektrozaworu głównego.
• Przewód z wtyczką oznaczoną literą P: do elektrozaworu regulatora ciśnienia.
• Przewód z wtyczką oznaczoną cyfrą 1: do zaworu pierwszej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 2: do zaworu drugiej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 3: do zaworu trzeciej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 4: do zaworu czwartej sekcji roboczej.

Drugi koniec przewodów należy zamocować w odpowiednich gniazdach pulpitu sterującego.

Podłączenie przewodów ciśnieniowych

Przewód ciśnieniowy montuje się z jednej strony w przyłączu manometru, a z drugiej w szybkozłączu elektrozaworu.

Regulacja zaworów kompensacji ciśnienia

Zawory kompensacji ciśnienia w zespole Arag umożliwiają utrzymanie stałego ciśnienia roboczego nawet po wyłączeniu jednej lub więcej sekcji roboczych. Regulacja ta jest kluczowa dla zachowania optymalnych parametrów pracy. Proces kompensacji powinien być przeprowadzony dla zakładanego ciśnienia roboczego:

1. Do zbiornika należy wlać około 150 litrów czystej wody.
2. Włączyć napęd WOM pompy.
3. Załączyć przyciskami na pulpicie zawór główny oraz zawory sekcyjne.
4. Ustawić ciśnienie cieczy na pulpicie na określoną wartość, np. 15 bar.
5. Wyłączyć pierwszą sekcję roboczą przełącznikiem na pulpicie.
6. Jeśli wskazane ciśnienie uległo zmianie, należy za pomocą pokrętła odpowiadającego wyłączonej sekcji wyregulować ciśnienie tak, aby manometr ponownie wskazywał wcześniej ustawioną wartość (np. 15 bar).
7. Ponownie włączyć wyłączoną sekcję przełącznikiem na pulpicie.
8. Ustalić ciśnienie jak w punkcie 2.
9. Wyłączyć drugą sekcję roboczą. Postępować analogicznie z drugim elektrozaworem, regulując ciśnienie jak w punktach 4, 5 i 6.
10. W przypadku posiadania większej liczby sekcji, postępować analogicznie dla pozostałych elektrozaworów.

Bezpieczeństwo i maksymalne ciśnienie robocze

Maksymalne dopuszczalne ciśnienie w układzie wynosi 20 bar. Ze względu na fakt, że pompa może wytworzyć ciśnienie znacznie wyższe (do 50 bar), w układzie zastosowano kilka zabezpieczeń:

• Bezpiecznik na pompie.
• Ograniczenie ciśnienia na zaworze sterującym Arag.

Aby prawidłowo ustawić maksymalne ciśnienie robocze:

1. Do zbiornika należy wlać około 100 litrów czystej wody.
2. Włączyć napęd WOM pompy.
3. Załączyć zawór główny przyciskiem na pulpicie.
4. Pokrętłem zaworu regulacji ciśnienia na bloku elektrozaworów zredukować ciśnienie do minimalnej wartości.
5. Przełącznikiem regulacji ciśnienia na pulpicie ustawić maksymalną wartość ciśnienia. Należy skierować przełącznik do góry i przytrzymać do momentu, aż ciśnienie przestanie rosnąć.

W celu uniemożliwienia przypadkowej zmiany maksymalnego ciśnienia, istnieje możliwość jego zablokowania. Można to zrobić poprzez wsunięcie kolorowej przetyczki w dolnej części pokrętła regulacji ciśnienia na zaworze sterującym. W przypadku konieczności zmiany maksymalnego ciśnienia cieczy, należy wyjąć przetyczkę i dokonać ponownej regulacji zgodnie z powyższymi punktami.

Elektrozawory a komfort i efektywność pracy

Zastosowanie elektrozaworów w opryskiwaczach sadowniczych znacząco podnosi komfort pracy operatora i efektywność zabiegów. W przeciwieństwie do rozwiązań mechanicznych, eliminują one potrzebę stosowania sztywnych i grubych węży w kabinie, co przekłada się na mniejszy hałas i łatwiejsze sterowanie. Użytkownicy podkreślają, że wprowadzenie sterownika elektro do kabiny jest znacznie prostsze.

Porównanie z rozwiązaniami mechanicznymi (By-Matic)

Wielu rolników zastanawia się, czy warto inwestować w elektrozawory, czy pozostać przy tradycyjnych systemach, takich jak By-Matic. Użytkownicy systemów By-Matic, posiadający na przykład dwu sekcyjne rozwiązania, często narzekają na konieczność manualnego zakręcania i odkręcania końcówek, zwłaszcza przy zróżnicowanym wieku drzew w sadzie, co bywa uciążliwe. Argumentem za elektrozaworami jest możliwość precyzyjnego sterowania poszczególnymi sekcjami, a nawet podziału na pół (dół i góra), co jest szczególnie istotne w uprawach kolumnowych. Wielu użytkowników uważa, że nie warto rezygnować z elektrozaworów dla oszczędności rzędu 500 zł.

Wielu doświadczonych sadowników wskazuje, że przy obecnych niskich cenach elektrozaworów, wybór systemów mechanicznych staje się coraz mniej uzasadniony. Użytkownicy z 12-letnim doświadczeniem w pracy z elektrozaworami w opryskiwaczach, nawet przy stosowaniu agresywnych cieczy (jak np. "siara"), nie odnotowali żadnych awarii, co świadczy o ich wysokiej trwałości. Zauważa się, że nie wiadomo, kto w dzisiejszych czasach kupuje systemy By-Matic, biorąc pod uwagę niskie ceny elektrozaworów.

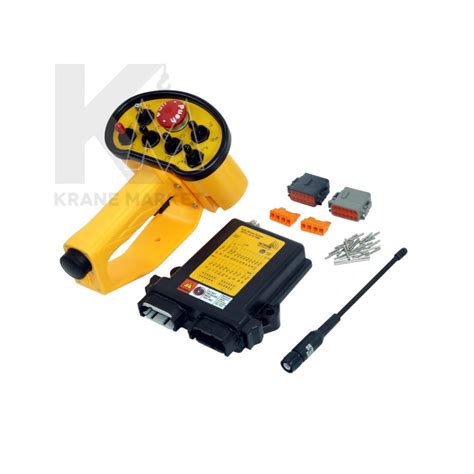

Sterowanie radiowe - Nowoczesne rozwiązania

Dla jeszcze większej wygody, do systemów elektrozaworów można dorobić sterowanie radiowe. Inwestycja w wysokości "kilku stówek" pozwala wyeliminować potrzebę prowadzenia kabli do kabiny, co zwiększa ergonomię pracy. Aby wykonać takie sterowanie, należy zakupić gotowy sterownik radiowy o odpowiedniej liczbie kanałów, odpowiadającej liczbie przełączeń na wszystkich elektrozaworach (np. minimum 6 kanałów dla 2 sekcji), a następnie prawidłowo go podłączyć.

Trwałość i problemy w użytkowaniu

Kwestia trwałości elektrozaworów, szczególnie tych stosowanych w opryskiwaczach z kolumną, jest często poruszana przez użytkowników. Doświadczenia pokazują, że nowoczesne elektrozawory ARAG charakteryzują się wysoką niezawodnością nawet po wielu latach intensywnego użytkowania. Doniesienia o zacinaniu się zaworów, które sporadycznie występują, mogą wynikać z konkretnych przyczyn technicznych, które często da się zdiagnozować i naprawić. Ogólnie jednak, opinie na temat długowieczności systemów elektrozaworowych, nawet przy regularnym kontakcie z różnymi cieczami, są pozytywne.

Aspekty ekonomiczne i podjęcie decyzji

Dopłata do elektrozaworów to około 3000 zł, co skłania do zastanowienia, czy zamiast nich nie lepiej zainwestować w inne ulepszenia opryskiwacza, takie jak większe koła czy większa beczka. Jednakże, biorąc pod uwagę znaczący wzrost komfortu pracy, precyzji oprysku oraz eliminację problemów związanych z manualną obsługą sekcji, wielu użytkowników uznaje inwestycję w elektrozawory za uzasadnioną i opłacalną w dłuższej perspektywie.
