Zagęszczarka Jednokierunkowa F50 i Przegląd Modeli

Zagęszczarki płytowe, często nazywane również zagęszczarkami wibracyjnymi, to maszyny budowlane, których kluczowym elementem roboczym jest metalowa, wibrująca płyta. Płaszczyzna ta, poruszana za pomocą silnika, poddana jest wibracjom dzięki mechanizmowi wibracyjnemu, opartemu na mimośrodowych wałkach i niewyważonych masach. Głównym celem zagęszczarek jest wzmocnienie gruntów niespoistych, przygotowując je do kolejnych etapów prac nad nawierzchnią oraz do dalszych prac budowlanych. Poprzez kompresję gruntu, na przykład z zastosowaniem zagęszczarki, możliwe jest zwiększenie jego gęstości, co pozwala na układanie stabilnej nawierzchni z kostki brukowej lub wykonywanie asfaltu.

Zagęszczarki znajdują zastosowanie jako nieodzowne narzędzie na placu budowy, jednak ich zastosowanie sięga także prac w ogrodzie czy domu. Płytowe zagęszczarki jednokierunkowe doceniają zwłaszcza przedsiębiorstwa zajmujące się niewielkimi robotami naprawczymi i konserwacyjnymi.

Zagęszczarki Jednokierunkowe Swepac

O producencie Swepac

Swepac AB jest jedynym szwedzkim producentem lekkiego sprzętu zagęszczającego. W Polsce firma reprezentowana jest przez Swepac Polska Sp. z o.o. z siedzibą w Katowicach, będącą wyłącznym przedstawicielem handlowym i serwisowym produktów Swepac na naszym rynku. W szerokiej gamie urządzeń Swepac przeznaczonych do zagęszczania gruntu znajdują się zagęszczarki jednokierunkowe i nawrotne, a także zagęszczarki okrągłe i ubijaki wibracyjne. Wszystkie wymienione zagęszczarki jednokierunkowe Swepac produkowane są w Szwecji. Warto także zwrócić uwagę na ich wysoką jakość wykonania oraz doskonałe zabezpieczenie przed korozją, uzyskane dzięki zastosowaniu do budowy elementów ocynkowanych.

Swepac F50: Szczegółowy opis i specyfikacja

W grupie jednokierunkowych zagęszczarek wibracyjnych (seria F) Swepac Polska proponuje siedem urządzeń, a Swepac F50 jest najlżejszym modelem w tej „rodzinie”. Przeznaczony jest do wykonywania mniejszych prac zagęszczających, takich jak przygotowanie powierzchni pod kostkę brukową. Maszyna doskonale sprawdza się przy zagęszczaniu piasku, żwiru, kruszywa kamiennego oraz kostki brukowej.

Maszyna może pracować nawet w najcięższych warunkach, ponieważ poszczególne części silnika i przekładni pasowej umieszczono w wytrzymałej obudowie z polietylenu. Rama maszyny została ocynkowana ogniowo, co oznacza brak potrzeby konserwacji i najwyższą klasę ochrony przed korozją, zapewniając wieloletnią żywotność. Z zamontowaną do podstawy płytą Vulkollan® (wyposażenie dodatkowe), F50 wydajnie zagęszcza nawierzchnie brukowane, tworząc równą i płaską powierzchnię. Uchwyt demontowany bez użycia narzędzi pozwala na łatwy transport maszyny w bagażniku samochodu osobowego. Wszystkie modele maszyn Swepac są wszechstronne i łatwe w obsłudze, a także trwałe i niezawodne, co przekłada się na niższe koszty obsługi i konserwacji.

Specyfikacja techniczna Swepac F50:

• Masa netto: 52 kg
• Płyta denna: 300 x 500 mm (szerokość x długość)
• Wymiary (bez uchwytu): 300 x 385 x 500 mm (szer. x wys. x dł.)
• Wysokość (max/min): 1010 / 700 mm
• Długość (max/min): 1125 / 565 mm
• Silnik: Honda GX100 benzyna
• Pojemność zbiornika paliwa: 2.6 litra
• Paliwo: Benzyna bezołowiowa
• Moc silnika (max): 1.8 kW (2.4 KM)
• Siła wymuszająca: 9 kN
• Częstotliwość: 115 Hz
• Prędkość liniowa pracy: 0 - 25 m/min
• Wartość (HAV) drgań przenoszonych na dłoń/ramię (zgodna z ISO 5349 na powierzchni żwirowej): 4,5 m/s²
• Gwarantowany poziom hałasu, LWA: 105 dB(A)
• Poziom ciśnienia akustycznego (przy uchu operatora): 89 dB(A)

Inne modele Swepac z serii F

Swepac F75 i F75E

Zagęszczarka Swepac F75 ma masę 75 kg i płytę denną o szerokość 380 mm. Może być napędzana silnikiem spalinowym, a w wersji F75E - jednofazowym silnikiem elektrycznym (230 V) o mocy 1,1 kW. Napęd ten pozwala na pracę z prędkością 0-25 m/min i uzyskanie siły wymuszającej 11 kN. Urządzenie cechuje się niewielkimi wymiarami - wysokością 1000 mm i długością 920 mm. Po zdemontowaniu uchwytu wymiary zmniejszają się odpowiednio do 920 i 600 mm, co pozwala na transport w samochodzie osobowym. Swepac F75E jest idealny dla małych firm budowlanych, przeznaczony głównie do zagęszczania gruntu ziarnistego oraz kostki brukowej. Ze względu na rodzaj napędu elektrycznego, może być stosowany w pomieszczeniach zamkniętych. Maszyna cechuje się ponadto niskimi kosztami obsługi oraz wydłużoną żywotnością wibratora, dzięki łożyskom w obudowie ze smarem stałym.

Swepac F62

Swepac F 62 to lekka i wyjątkowo kompaktowa zagęszczarka jednokierunkowa, stworzona z myślą o precyzyjnych pracach brukarskich i zagęszczających. Dzięki wymiarom 350 × 385 × 500 mm i masie zaledwie 67 kg, doskonale sprawdza się w ograniczonych przestrzeniach roboczych. Wyposażona w silnik Briggs & Stratton XR550 o mocy 2,6 kW (3,4 KM), generuje siłę odśrodkową 11 kN i osiąga częstotliwość 98 Hz. Swepac F 62 zaprojektowano z myślą o zagęszczaniu piasku, żwiru, kruszywa oraz kostki brukowej. Dzięki demontowanemu beznarzędziowo uchwytowi, F 62 można z łatwością przetransportować nawet w bagażniku samochodu osobowego. Model ten łączy wysoką wydajność, niskie koszty eksploatacji i niezawodność w codziennym użytkowaniu.

Swepac F140

Dwa razy większą masę niż model F75 ma zagęszczarka Swepac F140 (141 kg). Do jej napędu stosowany jest silnik Honda GX160. Szerokość płyty dennej wynosi w jej przypadku 460 mm, a siła wymuszająca 19 kN.

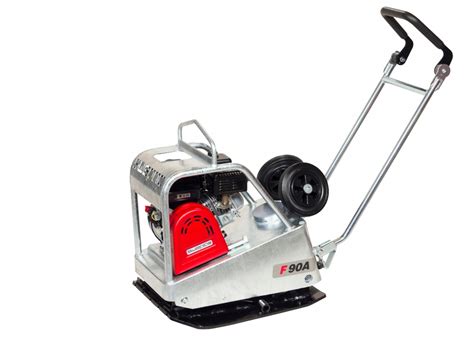

Swepac F70A i F90A - modele do asfaltu

Dwa inne urządzenia z serii F, F70A i F90A, przeznaczone są do zagęszczania asfaltu. Napędzane są silnikiem spalinowym Honda GX120. Mają masę, odpowiednio, 79 i 108 kg, płytę denną o szerokości 530 i 560 mm, siłę wymuszającą 11 i 14 kN oraz zabudowany zbiornik na wodę o pojemności 12 i 21 litrów.

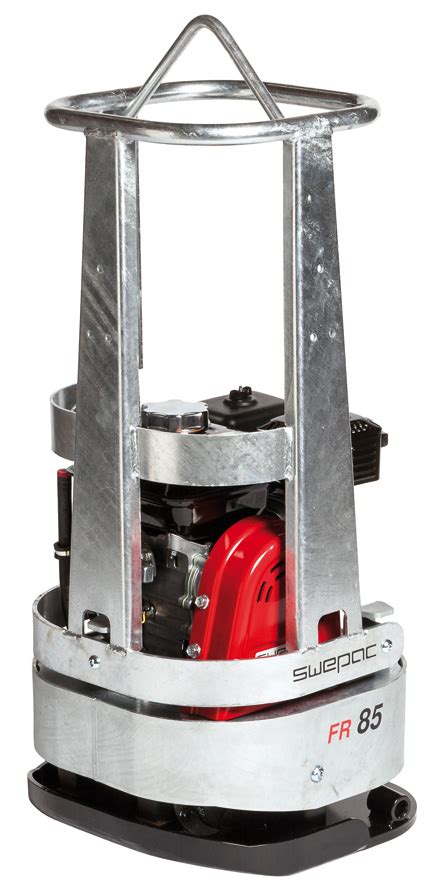

Zagęszczarka okrągła Swepac FR85

Ciekawą konstrukcją jest zagęszczarka okrągła Swepac FR85, przeznaczona do zagęszczania gruntu ziarnistego oraz kruszywa skalnego. Maszyna ma masę 88 kg i jest napędzana silnikiem Honda GX120. Dysponuje płytą denną o średnicy 430 mm, siłą wymuszającą 14 kN i prędkością roboczą 0-25 m/min. Wysokość urządzenia wynosi 980 mm (800 mm po złożeniu).

Zaletami zagęszczarki okrągłej są:

• możliwość pracy przy krawędziach i ścianach,
• doskonałe prowadzenie i kierowanie,
• skręcanie w miejscu - brak konieczności zawracania jak w przypadku ubijaków lub zagęszczarek jednokierunkowych,
• możliwość pracy w wąskich wykopach,
• lepszy efekt zagęszczenia w narożach i przy krawędziach.

Zagęszczarki Jednokierunkowe Innych Producentów

Atlas Copco LF 130

W ofercie firmy EWPA Maszyny Budowlane znajduje się m.in. jednokierunkowa zagęszczarka płytowa Atlas Copco LF 130. Maszyna została specjalnie zaprojektowana do zagęszczania gruntu i asfaltu. Doskonale nadaje się zwłaszcza do małych napraw i prac związanych z utrzymaniem oraz konserwacją nawierzchni asfaltowych. Znajduje również zastosowanie przy pracach brukarskich i zagęszczaniu podbudowy. Po zamontowaniu nakładki elastomerowej na płytę denną może być używana do utwardzania kostki brukowej. Urządzenie cechuje się zwartą budową, dużą wytrzymałością i wydajnością.

Zagęszczarka Atlas Copco LF 130 waży 135 kg. Do jej napędu użyto silnika Honda GX160 o mocy 3,6 kW, który pozwala na uzyskanie siły wymuszającej 20 kN. Szerokość robocza maszyny wynosi 500 mm, a prędkość pracy 22 m/min. Cechą szczególną maszyny jest składany pałąk prowadzący, który ułatwia zarówno przechowywanie na regałach, jak i transport. Dodatkowe kółka ułatwiają jazdę na miejsce pracy.

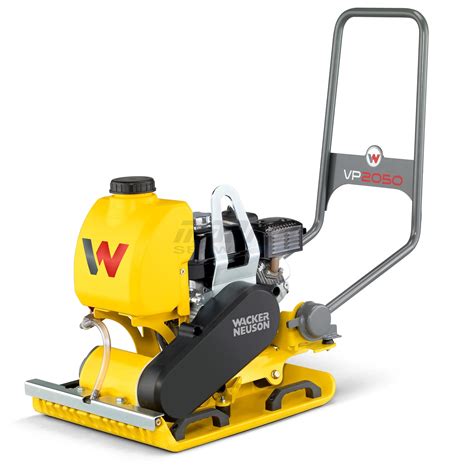

Wacker Neuson WP2050W

Zagęszczarki płytowe jednokierunkowe Wacker Neuson należące do typoszeregu WP to kompaktowe maszyny, doskonale nadające się do zagęszczania asfaltu i kostki brukowej, a także zagęszczania gruntu mieszanego wszędzie tam, gdzie jest mało miejsca. Mogą być używane w ogrodnictwie i pielęgnacji terenów zielonych, a także w budownictwie drogowym. Jest to zasługą specjalnie uformowanej płyty dolnej oraz uchwytu prowadzącego o optymalnej konstrukcji, która sprawia, że maszynę prowadzi się z lekkością. Specjalny brzeg płyty dolnej redukuje powstawanie śladów podczas zawracania zagęszczarki na zagęszczanym asfalcie. Pracę w miejscu na gruncie ułatwia ścięty brzeg płyty dolnej. Maszyny typoszeregu WP można bez problemu prowadzić dookoła kamieni i pokryw studzienek, a także wzdłuż krawężników, ścieków drogowych, barierek ochronnych, czy ścian budynków.

Solidna konstrukcja redukuje do minimum prace konserwacyjne. Do ważniejszych rozwiązań należą tutaj ochrona napędu pasowego oraz płyta dolna wykonana z odpornego na zużycie żeliwa sferoidalnego. Transport urządzeń ułatwiają trzy wgłębione uchwyty. Po złożeniu do przodu uchwytu prowadzącego maszyny mają kompaktowe wymiary. W opcji dla zagęszczarek serii WP dostępny jest zbiornik na wodę. Seria WP składa się w sumie z ośmiu modeli. Wśród nich największą popularnością cieszy się WP2050W.

Zagęszczarka WP2050W napędzana jest silnikiem benzynowym Wacker Neuson o mocy 3,7 kW. Waży 100 kg i dysponuje siłą odśrodkową o wartości 20 kN. Wyposażono ją w płytę roboczą o wymiarach 500x586 mm. Maksymalna prędkość posuwu do przodu wynosi 28 m/min, a wydajność powierzchniowa 840 m²/godz. (w zależności od rodzaju gruntu i czynników zewnętrznych).

Husqvarna LF 50 L

Husqvarna LF 50 L to kompaktowa i szybko pracująca zagęszczarka jednokierunkowa, idealna do zagęszczania cienkich i średnich warstw gruntu ziarnistego. Dzięki zoptymalizowanej prędkości oraz unikalnemu kształtowi płyty roboczej, zapewnia efektywną i płynną pracę. Opatentowany uchwyt o niskim poziomie drgań minimalizuje obciążenie operatora, zwiększając komfort użytkowania i umożliwiając dłuższą pracę bez nadmiernego zmęczenia. Kompaktowa budowa oraz składany uchwyt sprawiają, że transport i przechowywanie są wyjątkowo wygodne. Opatentowany uchwyt redukuje drgania do poziomu poniżej 2 m/s², co pozwala na komfortową, długotrwałą pracę bez zmęczenia i ryzyka przekroczenia dopuszczalnych norm. Przemyślana konstrukcja, w tym składany uchwyt, ucho do podnoszenia oraz opcjonalny zestaw kół, sprawia, że transport i przechowywanie urządzenia są wyjątkowo wygodne. Gama jednokierunkowych zagęszczarek firmy Husqvarna została zaprojektowana do zagęszczania ziarnistego gruntu, stanowiąc idealne i ekonomiczne rozwiązanie dla niewielkich napraw i konserwacji.

Specyfikacja techniczna Husqvarna LF 50 L:

• Waga: 52,5 kg
• Siła wymuszająca: 8,4 kN
• Prędkość liniowa: 24 m/min
• Szerokość robocza: 320 mm
• Częstotliwość udaru: 95 Hz
• Amplituda: 0,9 mm
• Silnik: Honda GX 100
• Rodzaj paliwa: Benzyna
• Moc silnika: 2,2 kW
• Pojemność zbiornika paliwa: 1,2 l
• Rodzaj rozruchu: Ręczny
• Poziom wibracji: 1,8 m/s²
• Wyposażenie standardowe: Uchwyt redukujący wibracje
• Akcesoria dodatkowe: Kółka

Ogólne parametry techniczne zagęszczarek jednokierunkowych

Poniżej przedstawiono ogólne zakresy parametrów technicznych charakterystycznych dla jednokierunkowych zagęszczarek spalinowych o masie 60-80 kg, bardzo przydatnych przy pracach brukarskich oraz zagęszczania cienkich warstw gruntu. Producenci tacy jak Weber, Swepac, Wacker Neuson czy Husqvarna oferują modele mieszczące się w tych zakresach.

Podczas pracy z zagęszczarkami jednokierunkowymi zaleca się stosowanie odpowiednich środków ochrony osobistej, takich jak ochrona słuchu, obuwie ochronne oraz rękawice ochronne, aby zapewnić bezpieczeństwo operatora.
