Wózki Widłowe: Kompleksowe Informacje o Budowie, Rodzajach i Obsłudze

Wózki widłowe, potocznie zwane również wózkami jezdniowymi, to kołowe pojazdy mechaniczne, które znalazły powszechne zastosowanie w wielu gałęziach przemysłu na całym świecie. Są to specjalistyczne urządzenia transportowe, przystosowane do operowania ciężkimi ładunkami, ułatwiające ich przemieszczanie, podnoszenie, spiętrzanie, a także załadunek i rozładunek towarów na krótkie odległości. Ich kluczowa rola w logistyce, magazynowaniu i transporcie wewnętrznym sprawia, że są niezastąpione w halach, magazynach, zakładach produkcyjnych, gospodarstwach rolnych, a nawet na lotniskach.

Historia wózków widłowych sięga początku XX wieku, a ich technologia znacząco się rozwinęła, zwiększając efektywność pracy i bezpieczeństwo operacji.

Budowa wózka widłowego - kluczowe elementy i układy

Wózek widłowy to skomplikowane technicznie urządzenie. Jego konstrukcja i zastosowanie w dużej mierze zależą od rodzaju silnika oraz przeznaczenia. Podstawowymi elementami konstrukcyjnymi każdego wózka są:

• Kabina operatora - przeznaczona do operowania pojazdem, wyposażona w kierownicę, dźwignie i pedały umożliwiające sterowanie.
• Maszt - główny element układu podnoszenia, w którym pracują siłowniki hydrauliczne i prowadnice, umożliwiający pionowy ruch wideł i podnoszenie ładunków. Maszty mogą mieć nawet kilkanaście metrów wysokości.
• Widły - elementy pozwalające podnosić towary na paletach lub bezpośrednio.
• Karetka wideł (płyta czołowa) - czołowa płyta pojazdu zamontowana do masztu, do której przymocowane są widły.
• Rama bezpieczeństwa.

Dodatkowo, wózki widłowe są wyposażone w wiele układów odpowiedzialnych za ich prawidłowe działanie:

• Układ napędowy
• Układ hydrauliczny
• Układ kierowniczy
• Układ chłodzenia
• Układ paliwowy
• Układ sterowania

Wózki widłowe mogą być również wyposażone w wymienny osprzęt, taki jak chwytaki, przesuw boczny, uchwyty czy obrotnice, co zwiększa ich wszechstronność.

Rodzaje napędu wózków widłowych

Rodzaj napędu ma istotny wpływ na środowisko pracy i wydajność wózka. Wyróżnia się trzy główne typy silników:

• Napęd elektryczny: Zasilany ładowanymi akumulatorami lub bateriami (prądem zmiennym sieciowo lub prądem stałym z akumulatorów). Idealny do pracy wewnątrz pomieszczeń dzięki zerowej emisji spalin i cichej pracy silnika. Stosowany w wózkach wysokiego składowania, zapewnia szybkość jazdy i przenoszenie ładunku z pełną mocą, a także wysoką sprawność energetyczną i długi okres użytkowania bez konserwacji.
• Napęd na gaz: Wykorzystuje podpiętą butlę gazową. Uważany za tani w eksploatacji, pozwala na długi czas pracy, gdyż wymiana butli jest szybka.
• Napęd dieslowy: Najgłośniejszy i najmniej ekologiczny, jednak nadal powszechnie wykorzystywany ze względu na bardzo wysoką wydajność. Nadaje się jedynie do pracy na zewnątrz lub w dobrze wentylowanych miejscach z powodu dużej emisji spalin.

Na rynku dostępne są także wózki z innymi napędami, np. hybrydowe.

Układ kierowniczy - precyzyjne manewrowanie

Wózki widłowe występują w konfiguracjach trójkołowej i czterokołowej. W układzie trójkołowym koło tylne jest skrętne i napędowe, co zapewnia dużą zwrotność (możliwość obrotu nawet o 180°, a w niektórych modelach o 360°). W układzie czterokołowym napęd znajduje się z przodu, a skrętne są koła tylne. Należy zachować szczególną ostrożność przy manewrowaniu, aby uniknąć utraty stabilności lub uszkodzenia układu.

Układ hamulcowy - bezpieczeństwo operatora i ładunku

Każdy wózek widłowy jest wyposażony w dwa niezależne układy hamulcowe:

• Hamulce zasadnicze (nożne): Używane podczas jazdy, uruchamiane pedałem.
• Hamulce pomocnicze (ręczne): Służą do zabezpieczenia wózka przed stoczeniem się, np. podczas postoju na pochyłości.

Ich zadaniem jest zatrzymanie pojazdu, zmniejszenie prędkości jazdy oraz unieruchomienie wózka na postoju.

Układ podnoszenia - maszt, siłowniki i widełki

Mechanizm podnoszenia jest kluczowy dla bezpiecznego przenoszenia ładunków. Głównym elementem jest maszt, w którym pracują siłowniki hydrauliczne i prowadnice. Wyróżnia się trzy podstawowe typy masztów:

• Hilo-Mast (Duplex) - mechanizm o powiększonym wolnym skoku wideł.
• Triplex - maszt wielostopniowy, pozwalający na podnoszenie ładunków na dużą wysokość.
• Specjalizowane maszty - wyposażone w głowicę z dodatkowym osprzętem (np. chwytaki, przesuwy boczne).

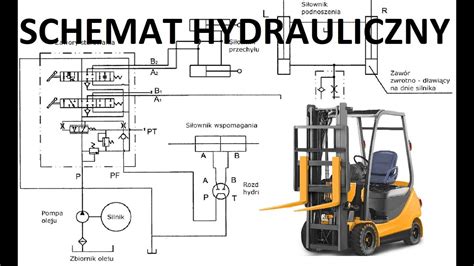

Układ hydrauliczny i zawory bezpieczeństwa

Układ hydrauliczny odpowiada za unoszenie i opuszczanie wideł. Sterowanie może być:

• Bezpośrednie - manetki połączone mechanicznie z rozdzielaczem hydraulicznym.
• Pośrednie (elektrohydrauliczne) - wykorzystuje zawory elektromagnetyczne, które reagują na impuls elektryczny z manetki lub dżojstika.

Zawory bezpieczeństwa chronią układ hydrauliczny przed zbyt wysokim ciśnieniem lub nagłym spadkiem ciśnienia, zapobiegając awariom i wypadkom. Należą do nich:

• Zawory przelewowe - utrzymujące stałe ciśnienie i chroniące przed przeciążeniem.
• Zawory dławiące - kontrolujące prędkość opadania ładunku w razie uszkodzenia przewodów.
• Zamki hydrauliczne - uniemożliwiające nagły spadek wideł w przypadku rozszczelnienia układu.
• Zawory pękniętego węża - automatycznie blokujące wypływ oleju w razie awarii przewodu.

Rodzaje wózków widłowych i ich zastosowanie

Różnorodność wózków widłowych pozwala na dopasowanie do konkretnych zadań i wymagań w wielu branżach. Przed inwestycją w wózek widłowy warto zastanowić się, jaki rodzaj sprawdzi się najlepiej w określonych warunkach.

Wózki wysokiego składowania

Przystosowane do skomplikowanych manewrów w wąskich alejkach magazynowych i operowania ciężkim ładunkiem na znacznej wysokości. Charakteryzują się dwu- lub trzyczęściowymi masztami, zapewniającymi zasięg nawet do ośmiu metrów. Wykorzystywane są do zdejmowania lub umieszczania palet na wysoko położonych półkach magazynowych. Z uwagi na swoje zadanie, mają stosunkowo niewielki udźwig w porównaniu do innych typów wózków.

Wózki unoszące operatora i ładunek

Stosowane w zadaniach wymagających ogromnej precyzji. W tego typu wózkach kabina operatora unosi się razem z widłami na maszcie, zapewniając operatorowi dokładny widok na manipulowany ładunek. Zwiększa to pole widzenia operatora, co jest kluczowe przy manewrowaniu ładunkiem na dużych wysokościach, zwłaszcza w magazynach z wysokimi regałami. Wózki systemowe (unoszące operatora wraz z ładunkiem) są wyposażone w urządzenie awaryjnego opuszczania, a operatorzy przechodzą profesjonalne szkolenia z jego obsługi oraz procedur ewakuacji.

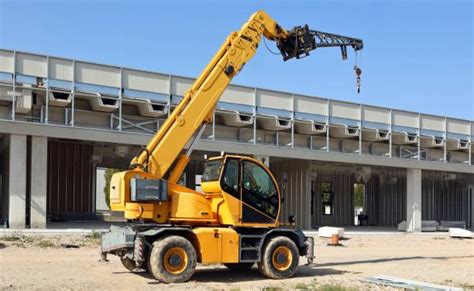

Wózki ze zmiennym wysięgiem (ładowarki teleskopowe)

Znane również jako ładowarki teleskopowe, służą do przewożenia ładunku w trudnych warunkach. Posiadają największy możliwy zakres ruchu wideł, co pozwala na manewrowanie ładunkiem zarówno w pionie, jak i w poziomie. Wyposażone są w ramię ze zmiennym wysięgiem, które ułatwia przenoszenie masywnych ładunków i operowanie nimi w przestrzeni. Dzięki napędowi na cztery koła są wyjątkowo przydatne w trudnych warunkach terenowych, np. w gospodarstwach rolniczych czy na placach budowy.

Charakteryzują się dużym maksymalnym obciążeniem, sięgającym nawet do dwudziestu dwóch ton, z możliwością wyniesienia ciężaru na wysokość do trzydziestu metrów. Ładowarki teleskopowe mogą pełnić funkcje wielu pojazdów (np. podnośnika koszykowego, kosiarki, pługu) dzięki różnorodnemu osprzętowi. Dzielą się ze względu na konstrukcję (podwozia kołowe przegubowe/sztywno ramowe, nadwozia nieobrotowe/obrotowe), rodzaj napędu (hydrostatyczno-mechaniczny, hydrokinetyczno-mechaniczny) i sposób zmiany kierunku jazdy (ruch kraba, kierowanie przednimi kołami, kierowanie wszystkimi czterema kołami).

Ładowarki teleskopowe mogą być sztywnoramowe (kabina operatora i teleskop są połączone sztywnie z modułem jazdy, posiadają jedną parę podpór lub nie mają ich wcale) lub obrotowe (wyposażone w obrotnicę, która umożliwia obrót kabiny operatora wraz z teleskopem o 360°, posiadają podpory przednie i tylne).

Inne typy wózków jezdniowych

Istnieje wiele innych klasyfikacji wózków widłowych, uwzględniających ich budowę, cechy użytkowe, sposób kierowania czy zastosowanie:

• Wózki systemowe: Używane na magazynach, cechuje je niewielki ciężar i zwrotność.
• Wózki podnośnikowe: Stosowane do przewożenia ładunków o większej masie, służące do pionowego lub poziomego transportu ładunków i ich składowania na różnych wysokościach.
• Wózki podwieszane: Umożliwiają transport razem z towarami.
• Wózki boczne: Odpowiednie do przenoszenia towarów o nietypowych wymiarach oraz do stosowania w mniejszych pomieszczeniach.
• Wózki przeciwwybuchowe: Stworzone do transportu niebezpiecznych materiałów.
• Wózki bramowe: Ich rama ma kształt bramy i obejmuje transportowany towar.
• Wózki naładowne (platformowe): Ładunki są naładowywane ręcznie lub za pomocą zewnętrznych urządzeń.
• Wózki ciągnikowe i pchające: Przeznaczone do ciągnięcia lub pchania innych wózków nienapędzanych.
• Wózki z bocznym mechanizmem podnoszenia: Z masztem lub karetką z widłami, które mogą być wysuwane lub wciągane wzdłuż wózka.

Klasyfikacja wózków jezdniowych a dozór techniczny (UDT)

Wózki jezdniowe dzieli się na te podlegające i niepodlegające dozorowi technicznemu Urzędu Dozoru Technicznego (UDT).

• Niepodlegające pod dozór techniczny (niebędące maszynami UTB - Urządzenia Transportu Bliskiego):
  • Wózki platformowe (naładowne)
  • Wózki ciągnikowe (ciągnące/pchające)
  • Wózki unoszące (pomagające oderwać paletę od podłoża, unoszące ładunek niewiele ponad podłogę, bez mechanicznego napędu podnoszenia)
• Podlegające pod dozór techniczny UTB (wózki jezdniowe podnośnikowe, zwane widłakami lub wózkami widłowymi): To wózki wyposażone w mechaniczny napęd podnoszenia, pozwalający na uniesienie załadunku na duże wysokości. Do tej kategorii zaliczamy m.in.:
  • Wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem (wózki specjalizowane)
  • Wózki podnośnikowe bramowe
  • Wózki podnośnikowe czołowo-boczne (obustronne)
  • Wózki podnośnikowe boczne (dwustronne, jednostronne)
  • Wózki podnośnikowe platformowe z masztem wewnętrznym
  • Wózki podnośnikowe z masztem wewnętrznym obejmującym ładunek (z masztem stałym)
  • Wózki podnośnikowe z masztem wewnętrznym, nieobejmującym ładunku
  • Wózki podnośnikowe czołowe

Uprawnienia do obsługi wózków widłowych

W Polsce wózki widłowe zaliczają się do urządzeń objętych dozorem technicznym. Obsługa takich maszyn wymaga posiadania odpowiednich kompetencji i zaświadczeń kwalifikacyjnych wydanych przez Urząd Dozoru Technicznego (UDT). Niewłaściwe użytkowanie wózka widłowego może stanowić poważne zagrożenie dla operatora i innych osób, prowadząc do wypadków spowodowanych np. niedostosowaną prędkością lub ciężarem ładunku.

Wymogi prawne i kategorie uprawnień UDT

Aby móc legalnie użytkować wózek widłowy, należy ukończyć szkolenie zawodowe na operatora wózków widłowych i zdać państwowy egzamin przed komisją UDT. Od 1 czerwca 2019 roku obowiązują zaktualizowane przepisy dotyczące użytkowania wózków widłowych. W Polsce wyróżnia się trzy kategorie pozwoleń na wózki widłowe:

Kwalifikacje UDT na wózki widłowe są ważne 10 lub 5 lat, w zależności od rodzaju uprawnień (na operatora lub konserwatora). Warto zaznaczyć, że uprawnienia na ładowarki teleskopowe pozwalają również na obsługę wózków widłowych oraz ich pochodnych, co często jest argumentem za wyborem szkolenia na ładowarki teleskopowe.

Szkolenie i egzamin UDT

Kursy na wózki widłowe dostępne są dla osób indywidualnych (szkolenia otwarte) oraz grup zorganizowanych (szkolenia zamknięte). Program szkolenia obejmuje część teoretyczną i praktyczną:

• Część teoretyczna: Wykłady z zakresu budowy urządzeń, zasad BHP, prawidłowej eksploatacji, a także przepisów Urzędu Dozoru Technicznego. Znajomość konstrukcji urządzenia jest kluczowa nie tylko do zdania egzaminu, ale przede wszystkim dla bezpieczeństwa i efektywności pracy.
• Część praktyczna: Ćwiczenia z obsługi wózka, pozwalające na doskonalenie rzeczywistych umiejętności i praktyczne zastosowanie wiedzy o działaniu poszczególnych układów.

Po zakończeniu szkolenia kandydat na operatora zdaje państwowy egzamin przed komisją Urzędu Dozoru Technicznego, co skutkuje uzyskaniem zaświadczenia kwalifikacyjnego.

Bezpieczeństwo i nowoczesne technologie w obsłudze wózków widłowych

Bezpieczeństwo jest priorytetem podczas obsługi wózków widłowych. Niewłaściwe użytkowanie, często wynikające z niedostatecznego doświadczenia, może prowadzić do wypadków. Dlatego kluczowe są odpowiednie przeszkolenie, znajomość maszyny i przestrzeganie procedur.

Znaczenie znajomości budowy i diagramu udźwigu

Znajomość budowy i działania poszczególnych układów pozwala operatorowi na bezpieczne i ekonomiczne użytkowanie maszyny. Dzięki temu potrafi on szybciej reagować na ewentualne usterki, zachować właściwą równowagę wózka i zapobiegać awariom wynikającym z przeciążenia. Każdy wózek widłowy powinien być wyposażony w tabliczkę znamionową z parametrami oraz diagram udźwigu, który uwzględnia wysokość podnoszenia ładunku oraz środek ciężkości na widłach. Należy pamiętać, że przy podnoszonym ładunku wózek jest mniej stabilny i wymaga stałej kontroli. Obciążenie należy przewozić przy ustawieniu wideł około 30 centymetrów powyżej nawierzchni i maszcie pochylonym na operatora. Przed rozpoczęciem pracy zawsze należy dokładnie obejrzeć urządzenie w celu wykrycia ewentualnych usterek.

Dobre praktyki i serwisowanie

Dobre praktyki ergonomiczne pomagają w minimalizowaniu obciążenia dla operatorów. Regularne serwisowanie wózków widłowych jest niezbędne dla ich sprawności i bezpieczeństwa. Jest to fundament bezpiecznego i efektywnego działania sprzętu. Regularne audyty są również istotne do utrzymania jakości usług i sprzętu.

Innowacje technologiczne

Innowacje technologiczne mają znaczący wpływ na działanie wózków widłowych. Współczesne maszyny są wyposażone w różne systemy operacyjne (np. Windows, Android), które wspierają operatorów w codziennej pracy. Karty zbliżeniowe RFID pozwalają na skuteczne zarządzanie dostępem do wózków widłowych, a także mogą optymalizować procesy operacyjne, takie jak monitorowanie czasu pracy czy lokalizowanie sprzętu. Wózki widłowe mogą posiadać również urządzenia samoczynnie kontrolujące dynamikę jazdy, funkcje regeneracji energii podczas zwalniania, automatycznej redukcji prędkości oraz automechanizmy podnoszenia i opuszczania masztu, co zwiększa efektywność i bezpieczeństwo pracy.
