Filtry samoczyszczące do opryskiwaczy i ich zastosowanie

Wydajne i bezproblemowe działanie opryskiwacza jest kluczowe w rolnictwie, a jego podstawą jest czysta ciecz robocza. Tutaj z pomocą przychodzi filtr samoczyszczący, zwany inaczej filtrem wstępnym. Jest to mosiężny filtr z funkcją opłukiwania wewnętrznej siatki filtracyjnej (osadnika), zaliczany do filtrów mechanicznych. Może być zamontowany jako filtr wstępny (przed zmiękczaczem wody) lub jako filtr samodzielny.

Zanieczyszczenia mechaniczne, takie jak piasek czy rdza, mogą nie tylko negatywnie wpływać na samopoczucie, ale i na zdrowie, a w kontekście opryskiwaczy - prowadzić do poważnych problemów. Filtry samoczyszczące to urządzenia, dzięki którym z wody zostaną usunięte wszelkie zanieczyszczenia mechaniczne.

Czym jest automatyczny filtr samoczyszczący?

Filtry samoczyszczące to urządzenia, które po pewnym czasie usuwają z siebie zablokowane cząstki lub brud. Innymi słowy, gdy filtr zatrzymuje niechciane materiały, są one umieszczane w taki sposób, że po pewnym czasie są wypłukiwane lub usuwane. Występują w różnych formach i pełnią różne funkcje, a czasem są określane jako filtry samoczyszczące.

Zalety filtrów samoczyszczących

W branżach, gdzie wydajność jest kluczowa, przestoje i konserwacja mogą być kosztowne. Tradycyjne filtry wymagają ciągłej uwagi, co prowadzi do zakłóceń i dodatkowych kosztów pracy. Filtry samoczyszczące oferują rozwiązanie, które redukuje konieczność ręcznego czyszczenia i gwarantuje ciągłą pracę przy minimalnym wysiłku. Główne zalety to:

• Niższe koszty konserwacji i pracy: Filtry samoczyszczące eliminują potrzebę częstego czyszczenia ręcznego, co drastycznie obniża koszty pracy. Dzięki automatycznemu płukaniu wstecznemu, skrobaniu mechanicznemu lub ciągłemu płukaniu, filtry czyszczą się same, eliminując konieczność ręcznego czyszczenia i przestojów.
• Stała i nieprzerwana wydajność filtracji: Zapewniają ciągłą filtrację bez konieczności ręcznego czyszczenia lub wymiany filtrów, utrzymując stały i niezawodny przepływ.
• Dłuższa żywotność filtra i rzadsza wymiana: Filtry samoczyszczące pomagają zmniejszyć częstotliwość zatykania i gromadzenia się zanieczyszczeń, wydłużając żywotność mediów filtracyjnych, co oznacza mniejszą liczbę wymian i redukcję ilości odpadów.
• Oszczędności w czasie: Dzięki zmniejszeniu konieczności pracy ręcznej i wymiany filtrów, filtry samoczyszczące zapewniają długoterminowe oszczędności, a ich zdolność do ciągłej pracy przy minimalnej ingerencji oznacza niższe zużycie energii i niższe koszty konserwacji.
• Większa wydajność i krótsze przestoje: Proces samooczyszczania zapewnia, że filtry pozostają wolne od zanieczyszczeń, co skutkuje lepszą wydajnością filtracji. Unikając zakłóceń spowodowanych zatkaniem, filtry te pomagają skrócić przestoje i poprawić ogólną wydajność systemu.
• Korzyści dla środowiska: Dzięki zmniejszeniu konieczności częstej wymiany filtrów i minimalizacji przestojów, filtry samoczyszczące pomagają zmniejszyć ilość odpadów, przyczyniając się do mniejszego śladu węglowego.

Dlaczego warto wybrać filtry samoczyszczące?

Filtry samoczyszczące oferują doskonałą opłacalność i zmniejszają potrzebę regularnej konserwacji. W przeciwieństwie do innych filtrów, czyszczą się automatycznie, zapewniając nieprzerwaną filtrację. Dzięki wbudowanemu systemowi zatrzymywania zanieczyszczeń, filtry te minimalizują przestoje i oszczędzają czas oraz wysiłek. Są łatwe w użyciu i dostępne w różnych rozmiarach, aby spełnić różnorodne potrzeby, zapewniając idealne dopasowanie do różnych zastosowań.

Zastosowanie filtrów samoczyszczących

Filtry samoczyszczące znajdują zastosowanie w wielu branżach, gdzie kluczowe jest ciągłe oczyszczanie cieczy z zawiesin i cząstek stałych. Wybór filtra zależy od rodzaju pracy, jaką będzie wykonywał. Poniżej przedstawiono niektóre z najpopularniejszych zastosowań:

Przemysł spożywczy

Filtry samoczyszczące eliminują toksyny z żywności, zapewniając jej ochronę podczas przetwarzania. Różne produkty spożywcze wymagają różnych filtrów, które zapewniają usunięcie zanieczyszczeń. Filtry te są używane nie tylko ze względu na swoje funkcje, ale także dlatego, że mogą gromadzić pewne zanieczyszczenia, które można wykorzystać w innych częściach lub do innych funkcji.

Wytwarzanie energii

Istnieją różne obszary wytwarzania energii, w których można stosować filtr samoczyszczący. Na przykład, filtr samoczyszczący jest wymagany w turbinach, aby zapewnić efektywny i wydajny przepływ płynu. Ponadto, jest niezbędny do usuwania zanieczyszczeń z oleju w generatorach elektrycznych, umożliwiając ciągłą produkcję energii elektrycznej.

Uzdatnianie wody

Do spożycia i innych zadań domowych wszyscy potrzebujemy czystej wody. Można wyeliminować zanieczyszczenia, w tym niepożądane cząsteczki, z wody, używając samoczyszczącego filtra. Zapewnia to nieprzerwane uzdatnianie wody dzięki jego zdolności do samooczyszczania.

Oczyszczanie ścieków

Oczyszczanie ścieków wymaga skutecznych środków, które działają efektywnie przy użyciu samoczyszczącego filtra. Korzyścią jest to, że ścieki są stale oczyszczane, co ułatwia wykorzystanie wody w różnych zastosowaniach, na przykład do nawadniania w gospodarstwach rolnych.

Rolnictwo i opryskiwacze

W rolnictwie bardzo ważne jest, aby woda krążyła w gospodarstwie, zazwyczaj w ciągłym przepływie. Konieczność ciągłego przepływu tej wody jest powodem, dla którego filtr zdolny do samooczyszczania jest powszechnie stosowany w systemie wodnym gospodarstwa. Na przykład, zwierzęta w gospodarstwie potrzebują czystej wody, a zanieczyszczona woda może stanowić dla nich zagrożenie dla zdrowia. Woda do nawadniania gospodarstwa również często bywa zanieczyszczona, dlatego przed jej dopływem należy wyeliminować zanieczyszczenia za pomocą filtra samoczyszczącego.

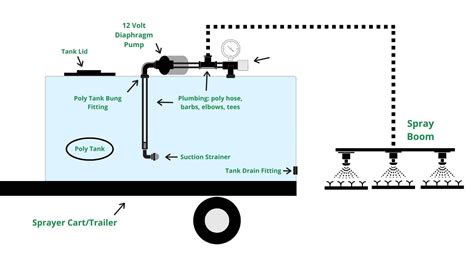

Każdy opryskiwacz musi mieć sprawny układ filtracyjny oczyszczający ciecz użytkową. Zapobiega to uszkodzeniu pompy, zaworów oraz zapychaniu się układu hydraulicznego, a zwłaszcza rozpylaczy. Układ filtracyjny opryskiwacza składa się z kilku następujących po sobie stopni filtracji, w którym każdy kolejny stopień jest wyposażony we wkład filtracyjny z siatką bardziej gęstą od poprzedniego.

Zgodnie z zaleceniami opryskiwacz powinien być wyposażony w co najmniej dwa stopnie filtracji, jeden po ssącej, a drugi po tłocznej stronie pompy, bez uwzględnienia sita wlewowego i filtrów w oprawach rozpylaczy. Najważniejsze są filtry ssawne, które standardowo są wyposażone w sito o gęstości mesh 32 lub 50. Filtry ssawne są montowane pomiędzy zbiornikiem cieczy a pompą i mają za zadanie zabezpieczenie pompy przed uszkodzeniem. Często wyposażone są w specjalny zawór odcinający.

Filtr ciśnieniowy opryskiwacza powinien być wyposażony w sito o mniejszych oczkach, np. mesh 80. Filtr ten bardzo często jest filtrem samoczyszczącym. Sprawne i czyste filtry zapobiegają zapychaniu rozpylaczy i pozwalają uniknąć przerw w pracy. Zastosowanie dodatkowo filtrów sekcyjnych o gęstości sit minimum mesh 80 na każdej sekcji opryskiwacza pozwala znacznie zaoszczędzić czas wykonawcom zabiegów środkami ochrony roślin. Zdecydowanie szybciej wyczyścimy 3 filtry międzysekcyjne niż 24 filterki w oprawach, co znacznie ogranicza ryzyko zapchanych dysz, a zabieg jest wykonywany prawidłowo i skutecznie.

Filtry samoczyszczące TeeJet, takie jak AA126 i AA124, wydłużają efektywny czas opryskiwania dzięki funkcji automatycznego czyszczenia minimalizującej zatykanie sita. W montowanym na stronie tłocznej pompy filtrze jest wykorzystywany nadmiarowy przepływ pompy do zwracania zatykających cząstek linią powrotu do zbiornika opryskiwacza. Stożkowy wewnętrzny cylinder na całej długości sita zapewnia odpowiedni odstęp między powierzchnią przednią sita i cylindrem, co powoduje przepływ cieczy roboczej z dużą prędkością wzdłuż powierzchni sita, zapewniając stałe spłukiwanie cząstek do linii obejściowej.

HARDI CycloneFilter to unikalny samoczyszczący filtr ciśnieniowy, w którym zastosowano cyklon o dużej prędkości, zapewniający dodatkowe działanie czyszczące, co znacznie zwiększa wydajność czyszczenia filtra i zapewnia mniejszą liczbę zatrzymań oraz mniejsze straty ciśnienia w układzie cieczowym. Filtr ssący HARDI EasyClean to filtr o wysokiej wydajności z bardzo dużą powierzchnią filtracyjną, zapewniający przepływ 450 l/min.

Zastosowania systemów HVAC

Filtry samoczyszczące są szeroko stosowane w systemach HVAC (ogrzewanie, wentylacja i klimatyzacja) do efektywnego filtrowania pyłu unoszącego się w powietrzu, cząsteczek i zanieczyszczeń. Filtry te utrzymują wysoką jakość powietrza wewnętrznego, jednocześnie minimalizując wymagania konserwacyjne. Dzięki mechanizmowi samoczyszczącemu potrzeba częstego czyszczenia ręcznego lub wymiany jest zmniejszona, co prowadzi do niższych kosztów operacyjnych i poprawy efektywności energetycznej.

Powszechna terminologia dotycząca filtrów samoczyszczących

Zrozumienie podstawowej terminologii jest kluczowe dla pełnego zrozumienia działania filtrów samoczyszczących:

• Siatka: Obiekt, który może być drutami lub nitkami z porami, które umożliwiają przepływanie przez nie płynu. Istnieją różne rozmiary oczek dla filtrów.
• Efektywny obszar filtracji: Obszar samoczyszczącego filtra, który filtruje płyn. Istnieją różne obszary filtracji w zależności od rozmiaru części filtrującej.
• Ekran (sito): Cylindryczny korpus, wykonany głównie z metalu, który mieści zanieczyszczenia podczas ich filtrowania. Istnieją dwa rodzaje sit - klinowe i plecione.
• Stopień filtracji: Liczba porów w filtrze, które wpływają na filtrację. Wybór stopnia filtracji zależy od zamierzonego wyniku filtracji.
• Skanowanie ssące lub skupione zderzenie z plecami: Ssanie powstające w wyniku odwrócenia przepływu płynu przez maleńką sekcję elementu ekranu, która trafia do dyszy, zazwyczaj na końcu obracającego się elementu skanującego.
• Otwarta strefa filtracji: Całkowity obszar, który pokrywa filtr, zwykle w calach kwadratowych lub centymetrach kwadratowych.
• Filtracja i mikrofiltracja:
  • Filtracja: Eliminacja szkodliwych cząstek z roztworów poprzez przepuszczanie płynu przez porowaty materiał. Rodzaj filtra zależy od wielkości cząstek. Istnieją trzy metody: na zimno, na gorąco i podciśnieniowo.
  • Mikrofiltracja: Szczególna forma filtracji, w której do przepływu płynów używana jest membrana o określonej wielkości porów, zatrzymująca mikroorganizmy i mikrocząstki. Największym ograniczeniem jest zanieczyszczenie, co wymaga regularnej wymiany membrany.
• Bezpośrednie płukanie w filtrach samoczyszczących: Metoda usuwania zanieczyszczeń, gdzie zawór płukania bezpośredniego otwiera się, kierując przepływ płynu do zaworu spustowego, a ciśnienie płynu oczyszcza filtr i usuwa zanieczyszczenia.
• Płukanie wsteczne w filtrach samoczyszczących: Odwrotny przepływ filtracji przez membranę, usuwający cząstki, które nagromadziły się na membranie.

Klasyfikacja i rodzaje filtrów samoczyszczących

Filtry samoczyszczące można klasyfikować w zależności od ich konstrukcji i przeznaczenia:

1. Filtry czyszczone mechanicznie: Wykorzystują środki mechaniczne, takie jak skrobaki lub szczotki, do usuwania zanieczyszczeń z materiału filtracyjnego. Są idealne do zastosowań, gdzie gromadzą się większe cząstki lub zanieczyszczenia.
2. Sitka samoczyszczące: Opierają się na ciśnieniu w układzie do usuwania zanieczyszczeń. Ciśnienie uruchamia cykl czyszczenia.
3. Filtry samoczyszczące z płukaniem wstecznym: Usuwają zanieczyszczenia poprzez odwrócenie przepływu cieczy przez element filtrujący.
4. Filtry samoczyszczące z mechanicznym skrobaniem: Wykorzystują mechaniczny skrobak do fizycznego usuwania zanieczyszczeń z powierzchni filtra.
5. Filtry samoczyszczące z ciągłym płukaniem: Zapewniają stałe usuwanie zanieczyszczeń bez przerywania głównego przepływu filtracji.

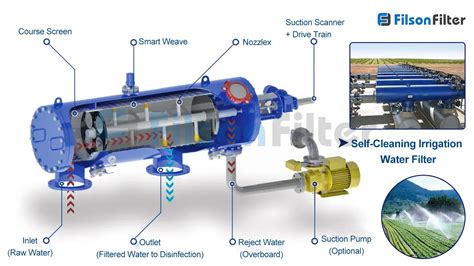

Budowa i działanie przemysłowych filtrów samoczyszczących

Przemysłowy filtr samoczyszczący przeznaczony jest do separacji frakcji stałej z cieczy w wielu gałęziach przemysłu. Dokładność procesu filtracji zaczyna się już od 20 mikronów. Filtr szczelinowy samoczyszczący wyposażony jest w wymienne sito szczelinowe o dokładności z przedziału 20 µm - 2 000 µm. Automatyczne czyszczenie filtra jest odpowiedzią na narastający spadek ciśnienia na elemencie filtracyjnym, spowodowany gromadzeniem się zanieczyszczeń.

Modułowa budowa umożliwia zastosowanie tego typu urządzenia na przepływach od 5 do 500 m³/h. Filtr samoczyszczący działa na zasadzie zatrzymywania zanieczyszczeń stałych na powierzchni cylindrycznego filtra szczelinowego wykonanego z wysokogatunkowej stali 316L (1.4404). Zanieczyszczenia na sicie szczelinowym są usuwane mechanicznie za pomocą specjalnego zgarniacza. Osad gromadzony jest poza strefą filtracji. Proces oczyszczania sita realizowany jest automatycznie i nie przerywa on procesu filtracji. Dzięki temu filtr samoczyszczący może być stosowany wszędzie tam, gdzie wysoce niepożądane są przestoje produkcyjne.

Automatyczny cykl czyszczenia jest odpowiedzią na przekroczenie ustalonego progu różnicy ciśnień. Filtry samoczyszczące posiadają układ sterowania stale monitorujący bieżący spadek ciśnienia na elemencie filtracyjnym. Procedurę czyszczenia rozpoczyna ruch zgarniacza od szczytu sita w kierunku zaworu spustowego umieszczonego na spodzie urządzenia. Zgarniacz podczas ruchu zeskrobuje nagromadzony na sicie osad i transportuje go do dennicy filtra. Skrobak po osiągnięciu krańcowego, dolnego położenia powraca do pozycji wyjściowej. Zawór spustowy zostaje otwarty co zaprogramowaną liczbę cykli, w celu usunięcia z filtra zebranych podczas czyszczenia osadów.

Istnieje możliwość, aby filtr samoczyszczący posiadał napęd ręczny. Po osiągnięciu zadanej wartości spadku ciśnienia, odczytanej z manometrów, należy uruchomić procedurę czyszczenia za pomocą zamontowanej korby. Tak jak w przypadku automatycznego cyklu czyszczenia, ruch zgarniacza odbywa się od szczytu sita w kierunku zaworu spustowego. Po osiągnięciu przez skrobak dolnego krańcowego położenia, należy za pomocą korby przywrócić jego wyjściową pozycję. Należy pamiętać o samodzielnym otwieraniu zaworu spustowego, w celu usunięcia zanieczyszczeń z filtra.

Automatyczne filtry samoczyszczące produkowane przez firmę Pro-mill są dostarczane z pełnym osprzętem elektrycznym i elektronicznym potrzebnym do prawidłowego działania urządzenia. Dotykowy, kolorowy panel operatorski zamontowany na szafie sterowniczej umożliwia podgląd lub zmianę parametrów pracy jednostki filtracyjnej, a także podgląd historii pracy. Filtry samoczyszczące mogą być także wyposażone w przemysłowe porty komunikacyjne (np. Profi-bus) i udostępniać informacje o swoim stanie operatorowi przebywającemu w sterowni. Wgrany program sam przypomina o zbliżających się terminach okresowego serwisu urządzenia.

Wybór odpowiedniego filtra samoczyszczącego

Właściwy dobór filtra samoczyszczącego do wody zależy od wielu czynników, takich jak rodzaj i ilość zanieczyszczeń, temperatura i ciśnienie robocze, wymagany stopień filtracji oraz wydajność systemu. Specjaliści z MOTON filtry oferują profesjonalne doradztwo w zakresie doboru optymalnych urządzeń filtracyjnych, uwzględniając specyfikę procesów technologicznych.

W ofercie Bartnik sp. k. znajdują się różnorodne filtry do opryskiwaczy, które spełniają najwyższe standardy jakości i wydajności. Klienci mają do wyboru różne typy filtrów, w tym filtry ssawne oraz filtry ciśnieniowe, które wyróżniają się wszechstronnością zastosowań. Filtry ssakowe, dostępne w różnych wersjach i średnicach, zapewniają efektywne oddzielanie zanieczyszczeń podczas zaciągania cieczy. Filtry ciśnieniowe charakteryzują się różnorodnością pod względem konstrukcji i przepływów cieczy. Akcesoria, takie jak króćce i złączki, umożliwiają precyzyjne dostosowanie do wymagań systemu. Przy wyborze filtrów do opryskiwaczy kluczowe jest również zrozumienie, jakiego rodzaju sprzęt posiadamy. Inne filtry są odpowiednie dla małych opryskiwaczy, a inne dla dużych urządzeń rolniczych. Profesjonalne doradztwo Bartnik sp. k. pomoże dobrać idealne rozwiązanie.

Konserwacja filtrów i typowe problemy

Regularna konserwacja oraz wymiana filtrów opryskiwacza to kluczowe elementy, które wpływają na efektywność pracy całego urządzenia. Właściwie działający filtr opryskiwacza zapewnia nie tylko optymalne działanie, ale także chroni inne podzespoły przed uszkodzeniami mechanicznymi. Zanieczyszczenia mogą blokować przepływ cieczy, co prowadzi do nierównomiernego rozprowadzania środków ochrony roślin oraz niepotrzebnych przestojów. Bartnik sp. k. zwraca uwagę na to, by regularnie kontrolować stan filtrów i wymieniać je zgodnie z zaleceniami producenta.

Typowe problemy z filtrem opryskiwacza to zapychanie się oraz spadek przepustowości. Filtry do opryskiwaczy mogą ulec zanieczyszczeniom, co prowadzi do obniżenia wydajności. Regularne czyszczenie filtrów to kluczowe działanie, które zapobiega takim sytuacjom. Warto sprawdzać filtr opryskiwacza przed każdym użyciem.
