Żurawie wieżowe to jedne z najcięższych i najbardziej złożonych maszyn budowlanych, które odmieniły budownictwo i urbanistykę. Są niezastąpione przy wznoszeniu osiedli mieszkalnych, biurowców i obiektów użyteczności publicznej. Ich instalacja, choć skomplikowana i wymagająca specjalistycznej wiedzy, opiera się na kilku kluczowych etapach, z których najważniejszym jest przygotowanie solidnego fundamentu.
Planowanie i przygotowanie fundamentu
Planowanie i przygotowanie fundamentu to absolutna podstawa dla stabilnej i bezpiecznej pracy żurawia. Zanim na plac budowy zostanie przetransportowany pierwszy element, inżynierowie dokładnie analizują teren.
Wybór lokalizacji i ocena gruntu
- Wybierana jest idealna lokalizacja, która zapewni stabilność i optymalny zasięg pracy maszyny.
- Niedopuszczalne jest instalowanie żurawia wieżowego na grząskim, podmokłym terenie.
- Grunt powinien być zwarty i nośny, aby instalowana później podstawa krzyżowa bądź kotwa fundamentowa były stabilne.
- Jeszcze przed montażem żurawia konieczne jest przeprowadzenie odwodnienia terenu, jeśli jest to wymagane.
Rodzaje fundamentów i ich wykonanie
Po przygotowaniu gruntu i jeszcze przed transportem żurawia na plac budowy, konieczne jest posadowienie podstawy na gruncie, pamiętając o właściwym dopasowaniu elementów konstrukcyjnych.
- W przypadku większych jednostek przygotowywany jest solidny fundament betonowy z wbudowanymi kotwami.
- Dla mniejszych żurawi stosuje się podstawy krzyżowe dociążane betonowymi balastami.
- Podstawę stanowi kotwa fundamentowa lub podstawa krzyżowa, które należy wypoziomować i ustabilizować, niekiedy także zalać w cementowym fundamencie.
- Fundament ten, wraz ze zbrojeniem, wykonuje się na ustaloną w projekcie głębokość.
- Wybór odpowiedniego typu podstawy, np. ramy krzyżowej z balastem lub kotwy fundamentowej, musi uwzględniać rodzaj żurawia, przewidywany udźwig oraz warunki gruntowe. Niedopasowanie podstawy do wymagań technicznych może skutkować nieprawidłową pracą żurawia lub zagrożeniem dla bezpieczeństwa na budowie.
Etapy montażu żurawia wieżowego
Montaż żurawia wieżowego przypomina składanie gigantycznych klocków, gdzie każdy ruch musi być precyzyjnie zaplanowany i wykonany przez zespół doświadczonych specjalistów. Czas montażu zależy od wielkości i typu żurawia oraz warunków na placu budowy. Standardowo proces ten trwa od 1 do 3 dni.
Transport i montaż wieży
Gdy fundament jest gotowy, na plac budowy przyjeżdżają transporty z poszczególnymi elementami żurawia. Pierwszym krokiem jest złożenie podstawy wieży.
- Następnie, przy użyciu dźwigu pomocniczego (tzw. żurawia samojezdnego), kolejne segmenty wieży są łączone ze sobą i wznoszone w górę, tworząc charakterystyczny, kratownicowy trzon.
- Wysokość żurawia zależy od liczby segmentów wieży oraz rodzaju zastosowanego fundamentu. Wysokość można zwiększać w trakcie budowy poprzez tzw. "nadbudowywanie".
Instalacja obrotnicy i wysięgnika
- Na szczycie gotowej wieży montuje się obrotnicę - serce żurawia, które pozwala mu obracać się wokół własnej osi.
- Do niej mocowany jest wysięgnik (ramię robocze) oraz krótszy wysięgnik przeciwwagi, na którym zawieszone zostaną betonowe bloki balastowe.
Montaż kabiny i systemów sterowania
- Na odpowiedniej wysokości instalowana jest kabina operatora - centrum dowodzenia z doskonałym widokiem na cały plac budowy.
- Równocześnie podłączane są wszystkie systemy elektryczne, napędowe i kontrolne, które wprawią maszynę w ruch.
Testy i odbiór techniczny
Przed dopuszczeniem żurawia do pracy musi on przejść rygorystyczne testy obciążeniowe i funkcjonalne pod nadzorem Urzędu Dozoru Technicznego (UDT). Dopiero po uzyskaniu certyfikacji maszyna może bezpiecznie rozpocząć pracę.
Kluczowe elementy konstrukcyjne żurawia wieżowego
Każdy żuraw wieżowy to majstersztyk inżynierii, w którym każdy element odgrywa ściśle określoną rolę, zapewniając stabilną, bezpieczną i efektywną pracę na placu budowy.
- Podstawa: Element, od którego zaczyna się cała budowa żurawia stacjonarnego, odpowiadający za zakotwienie i przenoszenie obciążeń na grunt.
- Wieża (maszt): Pionowy kręgosłup żurawia, zbudowany z modułowych, stalowych segmentów. Jej wysokość decyduje o zasięgu pracy maszyny. Ma formę wielosegmentowej kolumny, którą reguluje się wysokość w zależności od potrzeb. Kratownicowa forma gwarantuje dużą sztywność przy stosunkowo niskiej masie własnej. Wieża może być dodatkowo wzmacniana odciągami, które stabilizują konstrukcję przy silnych wiatrach lub dużych obciążeniach.
- Wysięgnik: Poziome ramię, po którym porusza się wózek z hakiem. Odpowiada za transport ładunków w poziomie. Montowany jest na szczycie wieży, a jego długość można modyfikować.
- Obrotnica (mechanizm obrotu): Zaawansowany mechanizm łożyskowy umieszczony na szczycie wieży (w żurawiach górnoobrotowych) lub u podstawy (w dolnoobrotowych), który umożliwia obrót wysięgnika o 360 stopni. Składa się zazwyczaj z silnika, reduktora oraz kolumny obrotu.
- Przeciwwaga: Zespół ciężkich, betonowych bloków umieszczonych na krótszym ramieniu. Ich zadaniem jest równoważenie ciężaru podnoszonego ładunku i zapewnienie stabilności całej konstrukcji.
- Kabina operatora: Przeszklone stanowisko pracy wyposażone w fotele, joysticki i systemy monitorujące, które pozwalają na precyzyjne sterowanie maszyną. Jest to centrum dowodzenia z systemami komunikacji.
- Mechanizmy napędowe: Zespół silników elektrycznych i przekładni, które odpowiadają za podnoszenie (wciągarka), obrót oraz przesuwanie wózka po wysięgniku.
- Wciągarka: Odpowiada za pionowy transport ładunków, a w zależności od konstrukcji może również umożliwiać ich przemieszczenie w poziomie. Występują różne rodzaje wciągarek, w tym linowe i łańcuchowe, z napędem elektrycznym, hydraulicznym lub ręcznym.

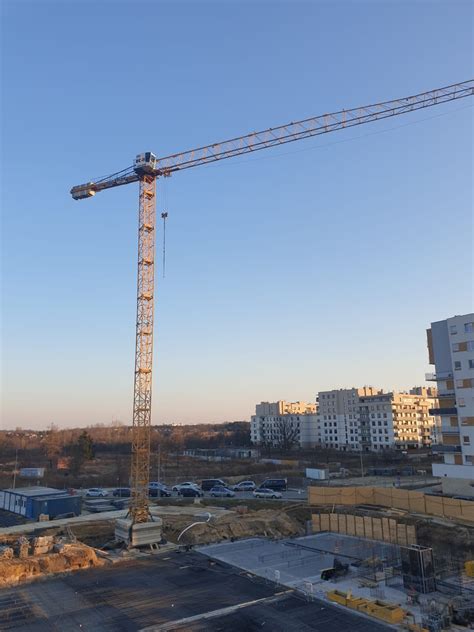

Typy żurawi wieżowych a proces montażu
Żurawie wieżowe dzielą się na dwa główne typy, których wybór i montaż zależy od specyfiki projektu:
- Żurawie górnoobrotowe: Ich mechanizm obrotu znajduje się na szczycie wieży, co pozwala na osiąganie bardzo dużych wysokości. Są idealne przy budowie wieżowców i rozległych kompleksów. Ich montaż jest bardziej skomplikowany i stosuje się do niego balast centralny oraz żurawie samojezdne.
- Żurawie dolnoobrotowe: W tych modelach mechanizm obrotu znajduje się u podstawy wieży, a cała konstrukcja (wieża i wysięgnik) obraca się razem. Są niższe, ale znacznie szybsze w montażu i demontażu, co czyni je doskonałym wyborem na mniejszych budowach lub przy projektach o krótszym czasie realizacji. Do ich instalacji konieczna jest przeciwwaga i nierzadko siłowniki hydrauliczne.
Wynajem dźwigów budowlanych cieszy się o wiele większą popularnością niż ich zakup - wówczas cała odpowiedzialność za proces instalacji oraz wszelkie formalności leży po stronie firmy wynajmującej urządzenie.
Bezpieczeństwo i stabilność - gwarancja udanej budowy
Za pracą potężnego żurawia stoją rygorystyczne procedury i zaawansowane systemy, które mają zapewnić maksymalne bezpieczeństwo. Stabilność gwarantuje nie tylko solidny fundament, ale także precyzyjnie obliczony balast przeciwwagi. Każdy żuraw jest wyposażony w szereg zabezpieczeń, takich jak:
- Wyłączniki przeciążeniowe: Automatycznie blokują mechanizm podnoszenia, gdy ciężar ładunku przekracza dopuszczalną normę.
- Ograniczniki krańcowe: Zapobiegają wychyleniu wózka poza bezpieczny obszar na wysięgniku.
- Anemometr: Czujnik wiatru, który informuje operatora o zbyt silnych podmuchach, nakazując przerwanie pracy.
Kluczową rolę odgrywa również człowiek - każdy operator musi posiadać odpowiednie uprawnienia wydane przez Urząd Dozoru Technicznego oraz przechodzić regularne szkolenia z zakresu bezpieczeństwa. Stan techniczny maszyny jest cyklicznie kontrolowany przez wyspecjalizowane serwisy.
Mechanika działania żurawia wieżowego
Działanie żurawia sprowadza się do trzech podstawowych ruchów, realizowanych przez potężne silniki elektryczne:
- Podnoszenie (ruch pionowy): Za pomocą stalowej liny nawijanej na bęben wciągarki hak z ładunkiem jest podnoszony lub opuszczany.
- Wodzenie (ruch promieniowy): Wózek jezdny przesuwa się w przód i w tył po wysięgniku, zmieniając odległość haka od wieży.
- Obrót (ruch poziomy): Dzięki mechanizmowi obrotnicy cała górna część żurawia obraca się wokół osi wieży, niczym gigantyczna wskazówka zegara, dostarczając materiały w dowolne miejsce w swoim zasięgu.
