Układy hydrauliczne są nieodłącznym elementem współczesnych maszyn rolniczych, w tym ciągników, umożliwiając precyzyjne sterowanie ramionami, ładowaczami czy innymi osprzętami. Ich niezawodność jest kluczowa dla efektywności pracy. Nawet najnowocześniejsze instalacje hydrauliczne czasami odmawiają pracy, a jednym z częstszych problemów jest ich zapowietrzenie, które może objawiać się szczególnie po dłuższym postoju ciągnika. Rozpoznanie przyczyn i szybkie wdrożenie odpowiednich rozwiązań jest niezwykle ważne, aby zapobiec kosztownym awariom i przestojom.
Zasada Działania Układów Hydraulicznych
Zrozumienie sposobu działania układu hydraulicznego jest kluczowe dla diagnostyki problemów. Układy te bazują na cieczy hydraulicznej (zazwyczaj jest to olej hydrauliczny) do przenoszenia siły i ruchu.
Podnośniki Hydrauliczne jako Przykład

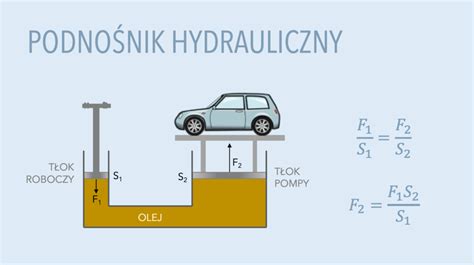

Podnośniki to maszyny powszechnie wykorzystywane w różnych branżach, w tym często w budownictwie czy przemyśle, gdzie ich praca opiera się na układzie hydraulicznym. Zasada ich działania wykorzystuje równanie Pascala, które mówi, że zmiana ciśnienia w jednym punkcie cieczy w zamkniętym układzie hydraulicznym przekazywana jest bezstratnie we wszystkich punktach tego układu. Dzięki temu, jeśli na jednym końcu podnośnika wytworzymy siłę poprzez zwiększenie ciśnienia cieczy, to na drugim końcu uzyskamy równoważną siłę, co umożliwia unoszenie ciężkich obiektów.
W podnośniku hydraulicznym siła przekazywana jest za pomocą cieczy hydraulicznej. Podstawowym elementem jest cylinder, w którym porusza się tłok. Kiedy ciecz jest pompowana do cylindra pod ciśnieniem, wywiera siłę na tłok, co powoduje jego przemieszczenie. Tłok ten jest połączony z platformą lub innym narzędziem, które podnosimy.
Zasada działania siłownika hydraulicznego jest równie prosta jak jego konstrukcja. Najczęściej spotyka się siłowniki jedno- i dwustronnego działania oraz siłowniki płaskie i przelotowe. Istnieją także siłowniki teleskopowe, tandemowe, obrotowe, wahadłowe (wahliwe), pojedyncze i podwójne. W każdym przypadku nośnikiem energii jest ciecz robocza. Aby kumulowała ona energię, potrzebna jest odpowiednia jej gęstość. Dlatego właśnie w celu właściwego funkcjonowania siłowników, konieczne jest zastosowanie specjalnych olejów hydraulicznych.
Poprzez wykorzystanie pompy ciecz roboczą pod postacią oleju hydraulicznego wprowadza się do komory, co skutkuje przesunięciem tłoka. W przypadku modeli jednostronnego działania tłok przemieszcza się w kierunku stopy, wykonując pracę, jednocześnie sprężając sprężynę zwrotną. Po osiągnięciu celu sprężyna rozpręża się, powodując cofnięcie tłoka i wypchnięcie oleju hydraulicznego z komory. W przypadku modeli dwustronnego działania olej naprzemiennie wprowadza się do obu komór. W rezultacie nacisk na tłok zachodzi z tą samą siłą w obu kierunkach. To umożliwia precyzyjną kontrolę ruchu posuwisto-zwrotnego tłoka oraz efektywną pracę urządzenia.
Powietrze w Układzie Hydraulicznym: Aeracja i Kawitacja
Obecność powietrza w układzie hydraulicznym może przyjmować dwie formy. Pierwszą z nich jest aeracja, czyli klasyczne zasysanie lewego powietrza z zewnątrz. Drugim, znacznie bardziej złożonym zjawiskiem jest kawitacja gazowa, w której dochodzi do wydzielania się oparów z samego oleju. Olej hydrauliczny jest z założenia cieczą nieściśliwą, co pozwala mu na precyzyjne transmitowanie gigantycznych sił. Powietrze zachowuje się odwrotnie.
Efekt Diesla
Pęcherze powietrza trafiają do stref o skrajnie wysokim ciśnieniu, gdzie są gwałtownie sprężane. To zjawisko nazywane jest efektem Diesla, czyli mikroskopijnym samozapłonem oparów oleju. Odporność cieczy na te zjawiska zależy w dużej mierze od jej napięcia powierzchniowego i jakości dodatków antypiennych.
Objawy Zapowietrzenia Układu Hydraulicznego
Układy hydrauliczne są stosunkowo niezawodne, ale mogą występować różne usterki związane z ich eksploatacją. Wśród nich jedną z częściej występujących jest zapowietrzenie. Gaz krążący w obiegu niemal natychmiast uderza w parametry robocze maszyny, wysyłając operatorowi szereg sygnałów ostrzegawczych. Nienaturalne dźwięki to nie jest zwykłe zmęczenie materiału, lecz dramatyczne wołanie układu o pomoc.
Nienaturalny Hałas i Dźwięki
Zazwyczaj jest to pierwszy i najbardziej oczywisty objaw. Obecność powietrza w układzie hydraulicznym może skutkować dodatkowymi dźwiękami, takimi jak bulgotanie, syczenie, stukanie lub wysokie, irytujące wycie. Takie zjawisko może być zauważalne zwłaszcza podczas pracy pomp hydraulicznych.
Zmniejszona Wydajność i Obniżone Ciśnienie
Zapowietrzenie może prowadzić do zmniejszenia wydajności układu hydraulicznego. Wynika to z gorszego funkcjonowania konkretnych elementów, takich jak siłowniki hydrauliczne czy pompy. Obecność ściśliwego gazu sprawia, że pompa traci swoją sprawność wolumetryczną, a ciśnienie w układzie hydraulicznym może ulec obniżeniu. Prowadzi to do utraty skuteczności działania całego systemu i trudności w utrzymaniu parametrów wymaganych do prawidłowego podnoszenia platformy lub wykonywania innych zadań.
Trudności w Sterowaniu i Szarpanie
Innym objawem jest problem z obsługą maszyny. Powietrze w instalacji może szybko doprowadzić do trudności w sterowaniu. W takiej sytuacji siłowniki hydrauliczne reagują opornie, a precyzja obsługi sprzętu jest zdecydowanie mniejsza. Operator doświadcza zjawiska nazywanego w branży efektem gąbki, gdzie reakcja maszyny na ruchy drążka jest opóźniona. Zamiast płynnego wysuwu, siłowniki poruszają się skokowo, szarpią, a w skrajnych przypadkach dochodzi do wibracji lub nagłego zatrzymania organów roboczych w połowie cyklu.
Przegrzewanie Się Oleju i Podzespołów
Ciągła kompresja i dekompresja pęcherzyków gazu generuje ogromne ilości potężnego ciepła. Powietrze w instalacji może szybko doprowadzić do uszkodzenia lub nadmiernego zużycia elementów układu. Obecność powietrza utrudnia również skuteczne oddawanie temperatury na chłodnicach, co prowadzi do przegrzewania się układu. Podgrzany olej zużywa się znacznie szybciej i przestaje odpowiednio pełnić swoją funkcję, stanowiąc zagrożenie dla poszczególnych elementów systemu. Konieczne może być także częstsze uzupełnianie oleju, co wiąże się z dużymi kosztami.
Problemy z Zaworami i Cewkami
Ważnym elementem każdego podnośnika i układu hydraulicznego jest cewka zaworu hydraulicznego. Powietrze w układzie może powodować problemy z działaniem tej części, m.in. trudności w płynnym sterowaniu zaworem czy nagłe przerywanie jego pracy. Uszkodzenie cewki często wiąże się z niestabilnością ruchu urządzenia. Zapowietrzona cewka zaworu może również powodować drgania i wibracje, a także dodatkowe dźwięki, takie jak syczenie, bulgotanie lub stukanie. Co więcej, cewka może powodować zakleszczenie innych elementów, co utrudnia ich prawidłowe działanie.
Spieniony i Mętny Olej
Jeżeli spojrzysz do zbiornika wyrównawczego i zobaczysz utrzymującą się na powierzchni warstwę piany, masz pewność, że układ zaciąga powietrze. To bezpośredni, wizualny objaw aeracji.
Zatrzymanie Maszyny
Zapowietrzenie może również powodować nagłe zatrzymanie ruchomych elementów układu hydraulicznego lub ich drżenie podczas pracy. Jest to niezwykle niebezpieczne zjawisko, zwłaszcza gdy w koszu maszyny znajdują się pracownicy. Z tego powodu tak ważne jest regularne prowadzenie prac serwisowych w obrębie urządzenia i wykonywanie corocznych przeglądów pod okiem kontrolera UDT.
Smog nad Polską, powietrze truje - i jak się chronić | Dr Bartek Kulczyński
Główne Przyczyny Awarii Układów Hydraulicznych i Zapowietrzeń
Zapowietrzenie to często efekt innych, szerszych problemów w układzie hydraulicznym. Usterki siłowników hydraulicznych w ciągniku rolniczym mogą znacząco wpłynąć na efektywność i niezawodność systemów.
Wycieki Oleju Hydraulicznego
Stanowią powszechny problem, który może radykalnie wpłynąć na sprawność i niezawodność hydraulicznych systemów napędowych, a także prowadzić do zapowietrzenia. Główne przyczyny tego zjawiska obejmują uszkodzone uszczelki, nieszczelności w przewodach hydraulicznych oraz zużycie komponentów. W momencie gdy olej zaczyna wyciekać, może to prowadzić do utraty ciśnienia i efektywności siłownika, a także powodować zanieczyszczenie otoczenia.
Zanieczyszczenia Cieczy Roboczej
Zanieczyszczenia oleju hydraulicznego stanowią istotne wyzwanie dla niezawodności i efektywności hydraulicznych systemów napędowych. Główne przyczyny tego problemu obejmują cząstki stałe, osady, czy nawet zanieczyszczenia w postaci pyłów atmosferycznych. Te mogą prowadzić do zużycia elementów siłownika, jak również do uszkodzenia uszczelek i zaworów, co wtórnie sprzyja zapowietrzeniu.
Uszkodzenia Tłoka lub Cylindra
Mogą stanowić znaczące zagrożenie dla niezawodności całego systemu. Przyczyny tego rodzaju awarii mogą obejmować nadmierne obciążenie, nieprawidłowe smarowanie, zużycie uszczelek, czy też korozję. W przypadku nadmiernego obciążenia tłok może ulec deformacji lub pęknięciu. Nieprawidłowe smarowanie, z kolei, może prowadzić do nadmiernego zużycia tłoka i cylindra, powodując uszkodzenia mechaniczne.
Przegrzewanie Oleju Hydraulicznego
To problem, który może spowodować poważną awarię. Główne jego przyczyny obejmują nadmierne obciążenia, niestabilne ciśnienie, niewłaściwą pojemność chłodzenia oraz niewłaściwy rodzaj lub stan cieczy roboczej. Nadmierna eksploatacja, w tym przekraczanie dopuszczalnych granic ciśnienia i temperatury, także może prowadzić do degradacji właściwości smarujących oleju, a to z kolei skutkuje jego przegrzewaniem.
Niewłaściwe Ciśnienie w Układzie
To stosunkowo rzadka przyczyna awarii, jednak szczególnie w mocno obciążonych systemach może do niej dojść. Przyczyny tego rodzaju nieprawidłowości mogą obejmować nieprawidłowe ustawienia zaworów sterujących, wycieki oleju, awarie pompy hydraulicznej, czy też niestabilności w pracy układu. Zbyt wysokie ciśnienie może prowadzić do uszkodzeń mechanicznych, a nawet do awarii strukturalnych.
Uszkodzenia Mechaniczne i Wibracje
Stanowią poważne wyzwania dla sprawności i trwałości siłownika hydraulicznego. Przyczyny tego rodzaju problemów mogą obejmować nadmierne obciążenia, uderzenia oraz nieprawidłowe smarowanie, a także zużycie mechaniczne elementów. Nadmierne obciążenia mogą prowadzić ponadto do deformacji tłoka, cylindra lub innych krytycznych części. Natomiast uderzenia i wibracje wpływają negatywnie na stabilność systemu, co skutkuje poważniejszym uszkodzeniem mechanicznym.
Wiedza na temat tych charakterystycznych problemów oraz systematyczne monitorowanie stanu siłowników są kluczowe dla utrzymania optymalnej wydajności maszyn i zapobiegania kosztownym przestojom spowodowanym tymi awariami. Dodać należy, że zwykle usterki tych elementów oznaczają dużą stratę czasu, ponieważ praktycznie nie da się ich naprawić lub zregenerować na miejscu - w grę wchodzi zwykle jedynie wymiana.
Jak Postępować w Przypadku Zapowietrzenia Układu Hydraulicznego?
W przypadku podejrzenia zapowietrzenia układu hydraulicznego konieczne jest wykonanie odpowiednich działań. Walka z zapowietrzeniem wymaga cierpliwości i metodycznego podejścia.
Identyfikacja i Eliminacja Przyczyny
Odpowietrzanie nie ma absolutnie żadnego sensu, jeśli nie zaczniesz od usunięcia przyczyny. Zanim weźmiesz do ręki klucze, musisz bezwzględnie zlikwidować nieszczelność na ssaniu, wymienić sparciały wąż lub dolać oleju do odpowiedniego poziomu. Pierwszym krokiem jest zidentyfikowanie miejsca wycieku, co umożliwia skoncentrowanie się na konkretnej awarii. Następnie konieczne jest naprawienie uszkodzonych uszczelek lub elementów, a także dokładne wyczyszczenie obszaru wycieku, aby uniknąć dalszych problemów zanieczyszczeń.
W przypadku zanieczyszczeń, postępowanie obejmuje dokładne oczyszczenie systemu oraz wymianę cieczy roboczej. Filtry hydrauliczne odgrywają ważną rolę w zatrzymywaniu cząstek zanieczyszczeń, dlatego też regularna ich wymiana jest niezbędna.
W przypadku uszkodzenia tłoka lub cylindra zazwyczaj obejmuje się ich naprawę albo wymianę. Konieczne jest także zidentyfikowanie i rozwiązanie pierwotnych przyczyn uszkodzeń, tak aby uniknąć ich powtarzania się.
Co do przegrzewania, pierwszym krokiem jest identyfikacja i eliminacja przyczyn, co zwykle obejmuje dostosowanie parametrów pracy, sprawdzenie i poprawę chłodzenia oraz stosowanie oleju o odpowiednich właściwościach. W przypadku niewłaściwego ciśnienia należy zidentyfikować przyczyny nieprawidłowości i dostosować ustawienia albo naprawić uszkodzone komponenty.
Procedura Odpowietrzania

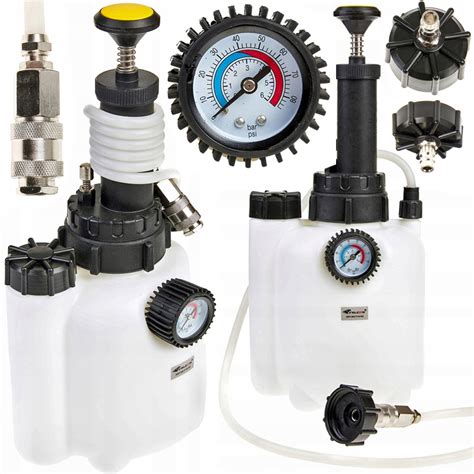

Sama procedura odpowietrzania opiera się na powolnym, stopniowym luzowaniu złączek w najwyższych punktach układu, zazwyczaj tuż przy samych siłownikach. Należy to robić wyłącznie na wolnych obrotach silnika, zachowując szczególną ostrożność, i cierpliwie czekać na swobodny wypływ czystego, klarownego oleju. Ważne jest również zidentyfikowanie i usunięcie źródła powietrza, aby przywrócić prawidłowe działanie układu.
