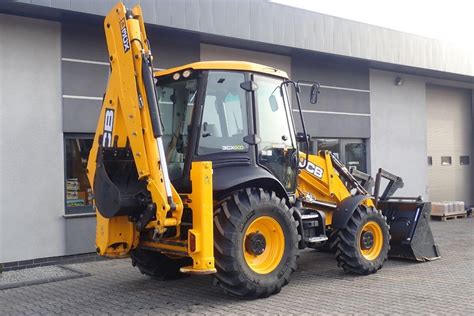

Koparko-ładowarki JCB 3CX to wszechstronne maszyny budowlane, których niezawodność zależy od regularnej konserwacji i właściwej diagnostyki. Poniższy artykuł przedstawia kompleksowe informacje dotyczące identyfikacji podzespołów, geometrii układu kierowniczego oraz szczegółów dotyczących oleju w skrzyni biegów.
Olej w Skrzyni Biegów JCB 3CX - Precyzyjne Wymagania i Procedury
Podstawowe Informacje o Skrzyni Biegów w JCB 3CX
Koparko-ładowarki JCB serii 3CX wykorzystują systemy przekładniowe o zaawansowanej architekturze technicznej. W zależności od roku produkcji oraz specyfikacji rynkowej, maszyny te wyposażano w różne typy skrzyń - od mechanicznych czterobiegowych po nowoczesne powershift z elektronicznym sterowaniem przełożeń. Każdy wariant wymaga odmiennej objętości płynu smarującego, stąd niezbędna okazuje się znajomość dokładnych parametrów dla danego egzemplarza sprzętu.
Optymalna Ilość Oleju do Skrzyni Biegów JCB 3CX
Precyzyjne określenie, ile oleju do skrzyni biegów JCB 3CX należy wlać podczas serwisu, stanowi warunek prawidłowego funkcjonowania układu napędowego koparko-ładowarki. Najbardziej rozpowszechnione wersje JCB 3CX z mechaniczną skrzynią biegów zazwyczaj potrzebują od 8 do 10 litrów odpowiedniego środka smarnego. Dokładna wartość oscyluje wokół 9,5 litra dla maszyn produkowanych w latach dziewięćdziesiątych oraz na początku XXI wieku.
Modele wyposażone w półautomatyczne przekładnie typu Powershift charakteryzują się nieco większym zapotrzebowaniem. Tutaj objętość waha się między 11 a 13 litrami, przy czym najczęściej spotykana wartość to 12 litrów. System ten obejmuje bowiem nie tylko samą skrzynię, lecz także konwerter momentu obrotowego oraz dodatkowe obwody hydrauliczne wspierające zmianę przełożeń.
Specyfikacje dla Nowszych Generacji Maszyn
Koparko-ładowarki JCB 3CX wyprodukowane po roku 2010 często wykorzystują zmodernizowane układy transmisyjne z udoskonalonymi parametrami eksploatacyjnymi. Seria Ecomax, wprowadzona w celu spełnienia norm emisji spalin, przyniosła także zmiany konstrukcyjne w zakresie przekładni. Dla tych wariantów producent zaleca stosowanie około 11,5 litra oleju o specyfikacji odpowiadającej wymaganiom nowoczesnych systemów hydrostatycznych.
Modele z lat 2015-2020, oznaczone indeksami Plus oraz Super, posiadają udoskonalone skrzynie z wydłużonymi częstotliwościami serwisowymi. Te warianty potrzebują około 12,2 litra oleju.
Znaczenie Doboru Właściwej Specyfikacji Płynu
Sama wiedza o tym, ile oleju do skrzyni biegów JCB 3CX należy wlać, nie wystarcza bez zrozumienia wymagań jakościowych. Producent rekomenduje stosowanie preparatów spełniających normę JCB 4000/1300E lub równoważne standardy takie jak API GL-4. Oleje te charakteryzują się odpornością na wysokie obciążenia oraz zapewniają stabilność temperaturową w szerokim zakresie warunków pracy.
Współczesne maszyny z elektronicznymi systemami sterowania przekładnią wymagają płynów o jeszcze bardziej rygorystycznych parametrach. Stosowanie substancji niespełniających certyfikacji producenta prowadzi do przyspieszonego zużycia synchronizatorów, łożysk oraz innych elementów precyzyjnych. Oszczędność na jakości oleju przekłada się na wielokrotnie wyższe koszty napraw w perspektywie kilku sezonów eksploatacji.
Procedura Sprawdzania Poziomu i Wymiany Oleju

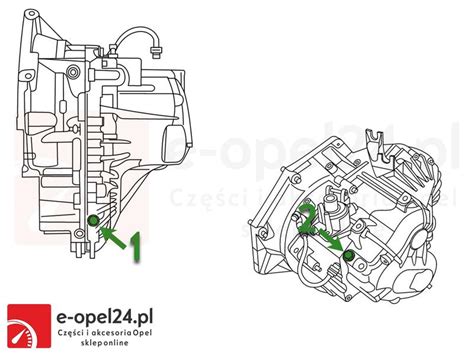

Kontrola napełnienia skrzyni biegów powinna odbywać się na płaskiej powierzchni, przy maszynie ustawionej poziomo oraz rozgrzanym silniku pracującym na biegu jałowym. Śruba kontrolna zlokalizowana na obudowie przekładni pozwala ocenić, czy ilość płynu mieści się w tolerancji. Prawidłowy poziom osiąga się wtedy, gdy olej zaczyna wylewać się z otworu po wykręceniu korka kontrolnego.
Podczas pełnej wymiany niezbędne staje się całkowite odcedzenie zużytego środka smarnego poprzez odkręcenie korka spustowego znajdującego się w dolnej części skrzyni. Po wypłynięciu starego oleju oraz wyczyszczeniu filtra magnetycznego, można przystąpić do napełniania świeżym płynem. Warto pamiętać, że ilość oleju, jaką należy wlać do układu, wymaga weryfikacji przy użyciu otworu kontrolnego - czasem różnice w odcedzeniu starego preparatu wpływają na ostateczną objętość potrzebną do osiągnięcia prawidłowego napełnienia.
Różnice Między Wersjami Rynkowymi
Koparko-ładowarki JCB 3CX eksportowane na różne rynki czasem otrzymywały modyfikacje dostosowujące je do lokalnych warunków klimatycznych czy przepisów bezpieczeństwa. Egzemplarze przeznaczone na rynek północnoamerykański standardowo wyposażano w skrzynie Funk, których pojemność wynosiła około 10,8 litra. Z kolei maszyny kierowane do Europy Wschodniej często posiadały wzmocnione przekładnie z powiększoną rezerwą oleju, sięgającą nawet 13,5 litra w najcięższych wersjach roboczych.
Wersje specjalne, takie jak 3CX Contractor czy warianty teleskopowe, również charakteryzują się odmiennymi parametrami. Ilość uzupełnianego oleju zawsze powinna opierać się na weryfikacji numeru seryjnego w dokumentacji technicznej lub konsultacji z autoryzowanym serwisem. Stosowanie uśrednionych wartości grozi błędnym napełnieniem i wynikającymi stąd komplikacjami.
Częstotliwość Wymiany i Monitoring Stanu Oleju
Producent zaleca wymianę oleju transmisyjnego co 1000 motogodzin pracy lub raz na rok - w zależności od tego, który warunek nastąpi wcześniej. Intensywna eksploatacja w trudnych warunkach, takich jak praca w wysokich temperaturach otoczenia, transport ciężkich ładunków czy częste manewrowanie, skraca te okresy. Regularna analiza próbki płynu pozwala wykryć przedwczesne zużycie komponentów mechanicznych jeszcze przed ich awarią.
Obserwacja koloru oraz konsystencji oleju dostarcza cennych informacji o kondycji skrzyni. Ciemne zabarwienie z metalicznymi drobinami sugeruje postępujące ścieranie kół zębatych, podczas gdy mleczny odcień wskazuje na przedostawanie się wody do układu. W takich sytuacjach wymiana powinna nastąpić niezależnie od aktualnego przebiegu maszyny.
Układ Kierowniczy i Zawieszenie: Zwrotnice, Geometria Kół i Diagnostyka
Identyfikacja Zwrotnic i Znaczenie Numeru Seryjnego
W JCB 3CX występowały dwa typy zwrotnic, dlatego kluczowe jest prawidłowe zidentyfikowanie komponentu. Do identyfikacji podzespołów, w tym zwrotnic, niezbędne jest poszukiwanie według numeru S/N (Product Identification Number) lub numeru VIN całej maszyny. Znajomość roku koparki, generacji oraz typu silnika (np. AA czy AR) jest często kluczowa dla uzyskania odpowiednich części i schematów. W przypadku problemów z układem kierowania, takich jak brak działania systemu zmiany kierowania, gdzie kontrolka kierowania przednimi kołami świeci się bez względu na położenie przełącznika, zweryfikowanie typu zwrotnic i odpowiednich części jest pierwszym krokiem.
Diagnostyka Problemów z Geometrią Kół i Zużyciem Opon
Problem zdzierania zewnętrznej części opony z prawej strony, gdzie przednie koło jest pochylone względem tylnego, wskazuje na poważne problemy z geometrią. Zmierzono odległości od brzegu zwrotnicy na górze i na dole do tego samego miejsca na wale, co wykazało, że dołem koło ucieka do środka.
Nie ma żadnej regulacji kąta kół. Jeżeli koło "leży" (jest pochylone), oznacza to, że albo sworznie zwrotnicy padły, a raczej ich łożyska, albo główne łożysko piasty ma luz. Wykrycie luzu "ręczne" w przypadku tak ciężkich elementów jest trudne. Można spróbować podeprzeć maszynę na stopach lub łyżce i poruszać kołami, aby sprawdzić luzy.
Zbieżność / rozbieżność kół przednich ma kluczowe znaczenie. Przy odpowiedniej zbieżności maszyna lepiej trzyma się drogi. W osobówkach, gdy jest napęd na tył, ustawia się z przodu zbieżnie, a gdy napęd na przód, to rozbieżnie. Istnieją wątpliwości jak rozumieć dane "zbieżność 0...", co podkreśla potrzebę dokładnych danych producenta, np. z Autodaty.
Należy pamiętać, że nie da się określić wymiaru między obręczami z tyłu mostu na wysokości jego osi, ponieważ przeszkadza budowa mostu (wał ataku); trzeba mierzyć kilka cm powyżej połowy obręczy.
Konserwacja i Naprawa Zwrotnic
Podstawową sprawą jest rozmontowanie zwrotnic. W niektórych przypadkach może to być proces wymagający użycia palnika lub ściągaczy mechanicznych. Da się rozebrać i wymienić oringi w siłownikach wspomagania oraz w siłownikach ramienia, a zestawy uszczelnień do każdego siłownika są dostępne w sklepach z częściami do JCB.
W przypadku problemów z systemem zmiany kierowania (np. świecąca się kontrolka kierowania przednimi kołami), należy sprawdzić bezpieczniki. Jeśli tylne zwrotnice nie są zablokowane, a problem nadal występuje, dalsza diagnostyka jest niezbędna. Jeśli ustawi się tylne koła do jazdy na wprost i wyciągnie bezpiecznik, będą się skręcać tylko przednie koła.
Szybkozłącze mechaniczne przednie (do koparko-ładowarki) JCB, VOLVO, CASE
Schematy Elektryczne, Hydrauliczne i Diagnostyka Systemów Elektronicznych
Znaczenie Schematów w Diagnostyce

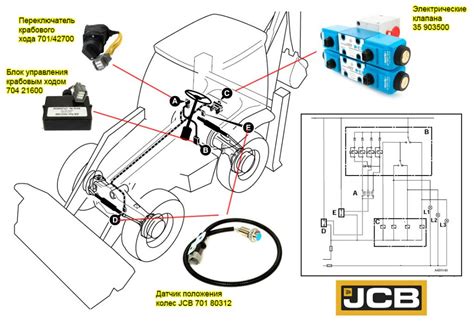

Schematy elektryczne i hydrauliczne są niezbędne do skutecznej diagnostyki i naprawy maszyn JCB, szczególnie w przypadku skomplikowanych usterek. Problemy z brakiem zasilania na połowę bezpieczników (JCB 3CX z 1995 roku), podłączeniem cewek w skrzyni automatycznej (JCB 3CX), czy uszkodzoną instalacją elektryczną (JCB 525 z 1994 roku, gdzie mało co działa oprócz świateł mijania i ładowania akumulatora) wymagają szczegółowych schematów. W starszych maszynach (np. JCB 3CX z 1991 roku) często występują "bałagan" w okablowaniu po przeróbkach, co utrudnia naprawę świateł awaryjnych, kierunkowskazów czy deski rozdzielczej.
Dostępność Schematów i Identyfikacja Maszyny
Do pobrania schematów z bazy JCB często potrzebny jest numer seryjny (S/N) lub VIN maszyny, a także informacje o roku produkcji, generacji i typie silnika (np. AA czy AR). Dostępne są schematy podłączenia stacyjki dla JCB 2CX, 3CX, 4CX od 1992 roku, oraz schematy kontrolerów skrzyni biegów Powershift dla serii JCB 530 FS Super, JCB 530 SXL, JCB 540 FS Super, JCB 540 SXL. Istnieje zapotrzebowanie na schematy instalacji elektrycznej i hydraulicznej do ładowarek teleskopowych JCB 540 140 (2016r.) oraz JCB 525-60 (nr seryjny JCB5A51VPG2457534) do dokumentacji UDT.
Typowe Problemy i Rozwiązania
- Sterowanie zmianą kierowania: Jeśli w maszynie przestaje działać system zmiany kierowania, a kontrolka kierowania przednimi kołami świeci się stale bez względu na położenie przełącznika, zwrotnice tylnych kół nie są zablokowane i bezpieczniki są dobre, konieczna jest dalsza diagnostyka.
- Problemy z rozruchem: W JCB 4CX 2013 problem z ciężkim odpalaniem na zimno, gdzie przekaźnik sterujący grzałką w kolektorze nie jest wysterowywany, wymaga sprawdzenia, w którym położeniu stacyjki powinno następować podgrzewanie.
- Problemy z ładowaniem: Uszkodzony alternator po odwrotnym podłączeniu akumulatora może powodować niedziałanie obrotomierza i lampki ładowania. Należy sprawdzić, czy zacisk W alternatora jest wykorzystywane do obrotomierza.
- Diagnostyka skrzyni biegów: Kontroler transmisji Susmic posiada cztery diody LED wskazujące stan systemu. Pomiar cewek według schematu jest kluczowy dla diagnozy problemów ze zmiennikiem momentu obrotowego (sprzęgłem hydrokinetycznym), na przykład w kontekście porównywalnych skrzyń biegów z Caterpillar K70.
- Montaż dodatkowych urządzeń: Do instalacji GPS (np. TELEFONICA FMB140) w koparko-ładowarce z prostą instalacją elektryczną, aby odczytywać położenie i uruchomienie silnika, potrzebny jest odpowiedni schemat podłączenia. Podłączenie niezależnego ogrzewania WEBASTO Thermo Top C również wymaga szczegółowych informacji o układzie elektrycznym.
- Wycieki płynu hamulcowego: Wyciek płynu z układu hamulcowego do tylnego mostu w JCB 535/125 telehandler z 2000 roku wymaga schematu tylnego mostu.
- Inne usterki: Problemy z modułem sterującym hydrauliką, odpowiedzialnym za redukcję ciśnienia na joysticki, wymagają identyfikacji kostek z elektrozaworami, które znajdują się pod kabiną. W maszynach JCB od lat 90. do współczesnych często występuje standardowa usterka - wysoka temperatura w kabinie i krystalizacja LCD. W przypadku pompy wtryskowej LUCAS CAV 963 od Perkinsa 6, potrzebny jest schemat elementu pompy oraz instrukcja ustawienia dźwigienki gazu i sprężyny.
