Układ hamulcowy w maszynach budowlanych, takich jak Komatsu, jest kluczowym systemem bezpieczeństwa, od którego zależy życie operatora oraz osób postronnych. Jego sprawność jest absolutnie bezdyskusyjna, a wszelkie nieprawidłowości wymagają natychmiastowej uwagi i naprawy. W ciężkim sprzęcie, od koparko-ładowarek po wielkie ładowarki kołowe, spotykamy głównie dwa typy hamulców zasadniczych (roboczych): tradycyjne hamulce tarczowe oraz znacznie potężniejsze, mokre hamulce wielotarczowe zintegrowane z mostem napędowym.
Charakterystyka Systemu Hamulcowego w Komatsu
W maszynach Komatsu, jak np. w modelu PW 160 czy WA 480, system utrzymania ciśnienia w układzie hamulcowym jest skonstruowany tak, aby zapewnić maksymalne bezpieczeństwo. Układ ten jest odizolowany od pełnego obiegu oleju w maszynie i posiada własne akumulatory. Idea działania polega na tym, że układ osiąga zadane ciśnienie pracy (około 150 bar), ładując akumulatory z pompy, po czym zawór odcina dopływ oleju, by zapobiec jego ucieczce w wypadku awarii. Po spadku ciśnienia poniżej zadanej wartości (około 120 bar) zawór otwiera się, uzupełniając ciśnienie ponownie do 150 bar. To jest normalne działanie i dźwięk cykania co około 4 sekundy, spowodowany niewielkimi uderzeniami ciśnienia oleju na pedał hamulca roboczego, gdy jest zaciągnięty i spuszczony, jest typowy dla tego typu konstrukcji.
Problemy z Układem Hamulcowym w Komatsu PW 160
W przypadku problemów z układem hamulcowym w Komatsu PW 160, szczególnie w maszynach z roku 2007 lub późniejszych, możliwe przyczyny to zużyte cewki w pedale hamulca lub hydroakumulatory. Lepiej jest zakupić hydroakumulatory w firmach specjalizujących się w hydraulice, ponieważ oryginalne Komatsu są 2-3 razy droższe.
Typy Hamulców w Maszynach Budowlanych

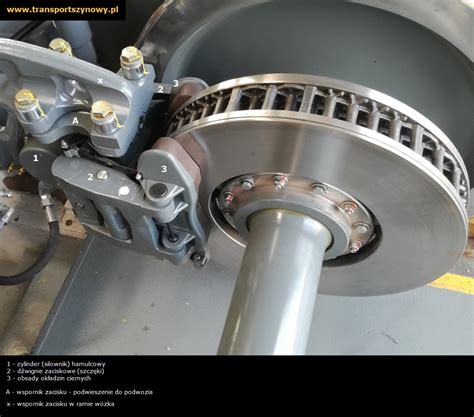

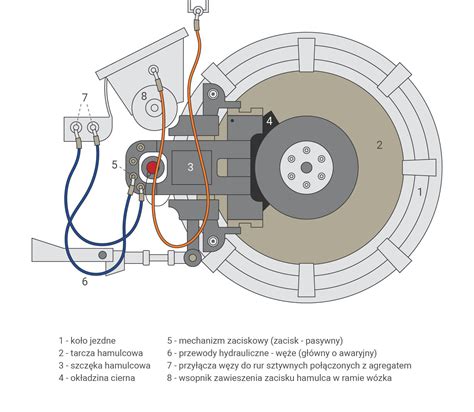

Hamulce Tarczowe Suche
Jest to system doskonale znany z samochodów, ale w maszynach budowlanych pracuje pod znacznie większym obciążeniem. Układ składa się z tarczy hamulcowej przymocowanej do piasty koła oraz zacisku z tłoczkami i klockami hamulcowymi. Naciśnięcie pedału hamulca powoduje wzrost ciśnienia w układzie, tłoczki w zacisku wysuwają się i dociskają klocki do tarczy, spowalniając maszynę. Klocek to zaawansowany kompozyt, składający się z metalowej płytki nośnej, warstwy tłumiącej drgania oraz mieszanki ciernej. Najczęstszy błąd operatora to długotrwałe, lekkie hamowanie podczas zjazdów ze wzniesień, co prowadzi do zeszklenia klocków. Przy każdej wymianie klocków należy dokładnie sprawdzić stan osłon przeciwpyłowych i uszczelnień tłoczków, aby zapobiec wyciekom z zacisku. Klocki hamulcowe należy zawsze wymieniać parami.
Mokre Hamulce Wielotarczowe
Cały mechanizm jest zamknięty wewnątrz mostu napędowego i zanurzony w oleju. Działa jak sprzęgło w skrzyni Powershift - składa się z pakietu naprzemiennie ułożonych tarczek ciernych (z okładziną) i przekładek stalowych. Naciśnięcie pedału hamulca powoduje, że tłok hydrauliczny ściska ten pakiet, generując potężną siłę hamowania. Kluczowym wskaźnikiem diagnostycznym są opiłki w oleju mostu. Przegrzewanie się oleju może świadczyć o ciągłym, lekkim tarciu w pakiecie hamulcowym, np. z powodu zapieczonego tłoczka. Przed montażem nowe tarczki cierne muszą być zanurzone w oleju przekładniowym na minimum 24 godziny, aby okładzina w pełni nasiąkła olejem.
Hamulec Postojowy (Ręczny)
Hamulce postojowe są używane do utrzymywania maszyny, gdy nie jest ona w użyciu. Jednym z powszechnych typów jest zastosowany sprężynowo, hydraulicznie zwalniany hamulec. W tym systemie zestaw sprężyn służy do wywierania nacisku na podkładki hamulcowe lub buty. Gdy maszyna działa, ciśnienie hydrauliczne jest przykładane do ściskającej sprężyny i zwalniania hamulców. Ten rodzaj hamulca parkingowego jest niezawodny, ponieważ nie polega on na zasilaniu systemu hydraulicznego. Nawet jeśli nastąpi utrata ciśnienia hydraulicznego, sprężyny utrzymają hamulce.
Problemy z Hamulcem Postojowym w Komatsu WA 480
W przypadku problemów z hamulcem postojowym, takich jak niemożność jego wyłączenia, często może to być związane z brakiem napięcia w przewodzie zasilającym cewkę lub uszkodzeniem samej cewki zaworu. W niektórych przypadkach hamulec ręczny można rozłączyć mechanicznie, wkręcając dwie śruby w korpus skrzyni biegów. Zawsze należy sprawdzić schemat części, aby upewnić się, jak odblokować hamulec postojowy w danym modelu. Komunikat o niskim ciśnieniu w akumulatorze po dwukrotnym wciśnięciu pedału hamulca może wskazywać na problemy z akumulatorami hydraulicznymi, nawet po ich naładowaniu azotem.
Kolejne 5 błędów w naprawie hamulców | Przestań popełniać te błędy podczas naprawiania hamulców
Konserwacja i Naprawa Układu Hamulcowego
Wymiana Hamulców Mokrych Krok po Kroku
W celu naprawy hamulców przede wszystkim należy zdemontować tylny most, nie zapominając o spuszczeniu wcześniej oleju. Mosty z modeli B, C, D należy ustawić do rozkręcenia w pionie. Następnie za pomocą suwnicy lub samej koparko-ładowarki (bez tylnego mostu maszyna może służyć jako dźwig) zdejmujemy poszczególne elementy mostu. Zanim wymienimy tarczki i przekładki, wymieniamy uszczelnienia na tłoczkach i cylindrach hamulca, które należy dokładnie obejrzeć pod kątem zużycia i w razie wątpliwości wymienić na nowe. Zużyte tarczki mogły spowodować, że tłoczek miał za duży skok i uszkodził się, a przy okazji uszczelnienie. Należy też sprawdzić stan koszy tarczek i jeśli są mocno „wytarte”, wymienić. Nigdy nie wolno stosować dodatkowej tarczki czy przekładki jako wypełnienia ubytku. Tarczki i przekładki zawsze wymieniamy z dwóch stron, aby siła hamowania była jednakowa. Składając z powrotem most, należy przy okazji wymienić wszystkie uszczelnienia. Po zamontowaniu mostu do maszyny i podłączeniu przewodów hamulcowych, odpowietrzamy maszynę. Lepiej to zrobić przed nalaniem oleju, bo wtedy można sprawdzić szczelność uszczelnień na tłoczkach hamulcowych. Odpowietrzamy, rozłączając pedały hamulca i odpowietrzając najpierw jedną stronę, potem drugą, aż pedał stanie się twardy. Następnie lejemy specjalny olej, który nadaje się do mokrych hamulców i zaleca się też zastosować specjalny dodatek, który jeszcze bardziej wzmacnia właściwości oleju. Po założeniu kół opuszczamy maszynę i testujemy ją na placu, sprawdzając po śladach hamowania, czy „koła równo biorą”.
Płyny i Oleje Hamulcowe
Wiele koparko-ładowarek używa specjalnego oleju mineralnego LHM, a nie standardowego płynu DOT. Zastosowanie niewłaściwego płynu zniszczy wszystkie uszczelnienia w układzie.
Znaczenie Schematów Części Komatsu
Schematy części koparki Komatsu ułatwiają naprawy i konserwację. Schematy te oznaczają każdy komponent, pomagając szybko zlokalizować części. Ich szczegółowe wizualizacje upraszczają skomplikowane maszyny, nawet dla osób, które dopiero zaczynają przygodę z ciężkim sprzętem. Możesz dokładnie opisać części na podstawie ich lokalizacji, redukując nieporozumienia i przyspieszając naprawy. Ta przejrzystość minimalizuje błędy i zapewnia wydajną pracę koparki.
Korzystanie ze Schematu Części
- Wybór właściwego diagramu: Każdy model ma unikalne komponenty, więc użycie niewłaściwego schematu może prowadzić do nieporozumień. Sprawdź instrukcję obsługi koparki lub tabliczkę znamionową, aby potwierdzić numer modelu.
- Lokalizacja sekcji: Po wybraniu właściwego schematu skup się na sekcji odpowiadającej obszarowi koparki wymagającemu uwagi.
- Identyfikacja części: Użyj widoków rozstrzelonych, aby zidentyfikować położenie części i jej związek z otaczającymi ją elementami. Zwróć uwagę na numery części i etykiety, ponieważ zawierają one istotne szczegóły dotyczące zamawiania lub wymiany części.
- Weryfikacja numerów części: Numery części na schemacie stanowią najlepsze narzędzie do wyszukiwania podzespołów. Porównaj te liczby z Twoim zapasem lub katalogiem dostawcy, aby potwierdzić dostępność.
Korzystanie ze schematu części koparki Komatsu oszczędza czas podczas napraw. Przejrzysty układ pomaga szybciej zlokalizować komponenty, skracając czas spędzony na poszukiwaniu części. Minimalizuje również nieporozumienia podczas zamawiania części zamiennych, zapewniając, że otrzymasz właściwe elementy za pierwszym razem.
Wskazówki Dotyczące Przechowywania Schematów
- Przechowuj diagramy w czystym, suchym miejscu, aby zapobiec ich uszkodzeniu.
- Używaj oznaczonych folderów lub kopii cyfrowych, aby zapewnić łatwy dostęp.
- Chroń kopie fizyczne przed wilgocią i kurzem.
