Generacje i Technologie Ładowaczy Czołowych

Ładowacz czołowy to wszechstronne i niezbędne narzędzie w wielu gospodarstwach rolnych, leśnych czy ogrodowych. Umożliwia transport bel, drewna, warzyw, piasku, a także usuwanie materiałów ze stajni, co czyni pracę znacznie łatwiejszą i efektywniejszą. Jego głównym zadaniem jest załadunek i rozładunek różnego rodzaju materiałów sypkich lub płodów rolnych, jak również ich przemieszczanie, co pozwala zaoszczędzić czas i zmniejszyć ilość prac manualnych. Zwiększa on również możliwości ciągnika, eliminując często konieczność zakupu dodatkowych maszyn.

Historia i Rozwój Ładowaczy Czołowych

Początki i innowacje Quicke (Ålö AB)

Korzenie producenta ładowaczy czołowych Quicke sięgają 1940 roku, kiedy to w Szwecji zaczęły powstawać pierwsze modele tego producenta. Skandynawska historia ładowarek rolniczych i przemysłowych jest spektakularna, a jej głównym bohaterem jest Karl-Ragnar Åström, który w 1949 roku, po kilku eksperymentach w gospodarstwie, rozpoczął produkcję urządzeń wysokiej jakości w Brännland obok Umeå. W pierwszych latach industrializacji ciągniki były wysyłane do jego warsztatu, znanego później jako Ålö AB, aby dopasować do nich ładowacz.

Przewodnim celem Quicke od początku istnienia było tworzenie rozwiązań, które poprawią wydajność pracy, niezawodność, bezpieczeństwo i ergonomię. Nagrodą za te starania jest pozytywny odzew użytkowników na całym świecie. W 1958 roku powstała nowa koncepcja - ładowacz, który można było łatwo zamontować i zdemontować z ciągnika, a w 1963 roku opatentowany system Quicke był w pełni gotowy do wprowadzenia na rynek.

Ewolucja ładowaczy czołowych Valtra

Prace nad koncepcją ładowacza czołowego w Valtra trwały już od lat 50. Na początku działalności w Finlandii, Valmet (poprzednik Valtry) współpracował z fińskimi firmami dostarczającymi ładowacze czołowe, takimi jak Lankisen konepaja (później Vilakone, obecne Wille Machines Oy) oraz Syväsen konepaja (marka James, później włączona do Lännen Engineering).

Wprowadzenie napędu na cztery koła było prawdziwym przełomem dla ładowaczy czołowych. Volvo BM Valmet serii 05, wprowadzony na rynek w 1982 roku, był pierwszym na świecie ciągnikiem średniej wielkości, który od samego początku został zaprojektowany jako model z napędem na cztery koła, stając się popularną bazą dla ładowaczy czołowych. W miarę nadejścia lat 90. Ålö AB stało się bardzo bliskim partnerem Valmet, co zaowocowało ścisłą współpracą twórców ładowarek i ciągników. Valtra była pierwszą firmą na świecie, która dostarczała ciągniki ze zintegrowanymi ładowaczami czołowymi na wszystkie rynki, oferując szybką dostawę kompletnych jednostek z lepszym wykończeniem i jedną gwarancją.

W 2001 roku Valmet zmienił nazwę na Valtra. Wprowadzenie serii N i T przyniosło w pełni elektroniczne sterowanie ładowacza oraz większą moc hydrauliczną. W serii N przednia oś została przesunięta bardziej do przodu, zapewniając lepszą równowagę masy i zwrotność. Nowa kabina „T4” oferowała największe okno dachowe na rynku, a później podobne rozwiązania wprowadzono w serii N i A. Ładowacze czołowe stały się wytrzymalsze, lepiej wyglądające i bardziej wszechstronne. Siłą Valtry jest także pełna oferta fabrycznie montowanych osłon oraz niezwykle prosta, ale genialna przednia oś z zawieszeniem pneumatycznym.

Kluczowe Innowacje i Technologie w Nowych Generacjach

Systemy sterowania i ergonomia

Nowoczesne ładowacze czołowe oferują zaawansowane systemy sterowania, które zwiększają precyzję i komfort pracy. Przykładem jest nowy rozdzielacz LCS (Loader Control System) z joystickiem nowej generacji, który zapewnia zupełnie nowy poziom kontroli. W nowej generacji Fendt 700 Vario ciągnik i urządzenia współpracujące są łatwo i indywidualnie obsługiwane przez wielofunkcyjny joystick oraz opcjonalny joystick 3L w systemie FendtONE onboard.

Wysokiej klasy fotele kierowcy, dostępne np. dla Fendt 700 Vario, posiadają intuicyjną obsługę za pomocą terminala, oferując elektryczną regulację pozycji, wielostopniową klimatyzację i podgrzewanie, podparcie lędźwiowe, regulowane boki, funkcje masażu oraz pamięć ustawień dla różnych użytkowników. Nowoczesna kabina Fendt VisioPlus z panoramiczną szybą o kącie widzenia 77 stopni zapewnia optymalny widok na ładowacz czołowy, zwłaszcza podczas wysokiego układania. Opcjonalne kamery i reflektory robocze dodatkowo zwiększają komfort i bezpieczeństwo.

Konstrukcja i zabezpieczenia

Inżynierowie firm takich jak Alo Quicke corocznie poświęcają tysiące godzin na projektowanie wszystkich elementów produktów, od sworzni po ramiona ładowaczy. Nowe generacje charakteryzują się:

• Wszystkie sworznie są galwanizowane i wyposażone w unikalne zabezpieczenie.
• Brak jakichkolwiek rurek lub węży hydrauliki, które ograniczałyby widoczność; wszystkie rurki i węże znajdują się wewnątrz ramienia ładowacza.

W ładowaczach ProfiLine Next Generation firmy Stoll wysoka stabilność konstrukcji oraz sztywność skrętna wynika z zastosowania najwyższej jakości drobnoziarnistej stali i zaawansowanej technologii wykonania. Drążek wahacza jest wygięty z jednego kawałka stali, drążki sterujące zamontowano wewnątrz, a przewody hydrauliczne są umieszczone pod drążkiem wahacza, co chroni je przed uszkodzeniem i ułatwia serwisowanie. W celu uniknięcia regularnej wymiany węży, Stoll stosuje odporne na zużycie stalowe przewody hydrauliczne.

Systemy tłumienia drgań

Nowoczesne ładowacze czołowe są wyposażone w systemy, które zmniejszają obciążenia zarówno dla operatora, jak i maszyny:

• Nowatorski system tłumienia drgań został wzbogacony systemem LCS, co zmniejsza obciążenia wysięgnika i ram ładowacza, a także kierowcy i ciągnika.
• Funkcja Comfort Drive w ładowaczach Stoll zapewnia operatorowi wygodniejszą pracę przez wiele godzin. Tłokowy akumulator, zainstalowany w rurze poprzecznej ładowacza i wypełniony olejem oraz azotem, amortyzuje wibracje występujące podczas jazdy poprzez sprężanie azotu wywołane ciśnieniem oleju.

Szybkie podłączanie i dodatkowe funkcje

Łatwość montażu osprzętu i podłączania ładowacza jest kluczowa dla efektywności:

• Szybki i wygodniejszy system podłączania oraz odłączania ładowacza.
• System sprzęgania Fitlock oraz multizłącze Mach ułatwiają podłączanie przewodów hydraulicznych i elektrycznych ładowacza do ciągnika.
• System najazdowy Stoll, należący do podstawowego wyposażenia, umożliwia montaż i demontaż ładowacza w kilku krokach, a przyłącza hydrauliczne można podłączyć pod ciśnieniem jednym ruchem ręki dzięki systemowi Hydro-Fix.

Nowoczesne ładowacze oferują również zaawansowane funkcje, takie jak:

• Kinematyka Z, w której mechaniczne połączenie prowadnicy równoległej znajduje się wewnątrz ramion wychylnych, zapewniając operatorowi najlepszy widok na obszar roboczy i wysoką wydajność. Zapewnia to również większe siły podnoszenia i odspajania.
• Funkcja Return-To-Level, która po naciśnięciu jednego przycisku automatycznie ustawia osprzęt w wybranej pozycji, oszczędzając czas i zwiększając precyzję.
• W połączeniu z Return-to-Level dostępna jest funkcja szybkiego opróżniania, co przyspiesza załadunek.
• Funkcja ponownego nagarniania, która sprawia, że łyżka ładowacza jest zawsze pełna, zwiększając wydajność ładowania.
• Dla Valtry, Precision Lift and Load (PLL) pozwala użytkownikowi sterować wózkiem widłowym lub łyżką, zapisywać masy i wykorzystywać je w obliczeniach. Oferuje również funkcje bezpieczeństwa, takie jak limit wysokości dla pracy w budynku, oraz półautomatyczne ruchy.

Charakterystyka Współczesnych Ładowaczy Czołowych

Rodzaje ładowaczy czołowych

Na rynku dostępne są różne rodzaje ładowaczy czołowych, dopasowane do specyficznych potrzeb:

• Ładowacze czołowe kompaktowe - mniejsze rozmiary i większa zwrotność, idealne do pracy w ograniczonej przestrzeni.
• Ładowacze czołowe z szybkozłączem - umożliwiają szybkie i łatwe przymocowanie osprzętu, co zwiększa ich uniwersalność.
• Ładowacze czołowe uniwersalne - szeroki zakres zastosowań, do wielu zróżnicowanych prac.
• Ładowacze czołowe teleskopowe - z możliwością skracania i wydłużania ramienia, co zapewnia większy wysięg i zasięg, istotne przy załadunku na wyższe wysokości.
• Ładowacze czołowe do rolnictwa - projektowane specjalnie do prac polowych, np. załadunku siana czy nawozów.

Budowa ładowaczy czołowych

Podstawowymi elementami ładowaczy czołowych są: rama nośna (konstrukcja wsporcza), wysięgnik oraz osprzęt.

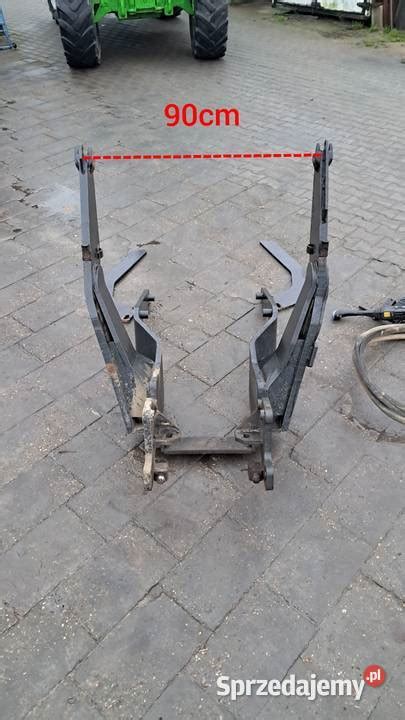

• Rama nośna - to konstrukcja wsporcza, na stałe mocowana do ciągnika, zwykle wykonana ze stali. Musi być dopasowana do konkretnego modelu ciągnika, ponieważ odpowiednio przenosi naprężenia i rozkłada siły ciężaru ładowacza na ciągnik.
• Wysięgnik - pasuje zwykle do kilku różnych modeli ciągnika. Jego konstrukcja składa się z ramy wykonanej z wysokiej klasy stali, odpornej na siły zrywne i skrętne. Do wysięgnika przymocowuje się m.in. przewody instalacji hydraulicznej.
• Osprzęt - dzięki niemu ładowacz spełnia swoje zadanie. Jest łatwo wymienialny, co sprawia, że ładowacz jest niezwykle uniwersalny. Przykładowo, można go wyposażyć w widły do obornika, czerpak szczękowy do materiałów sypkich, spychacz, hak do big bagów, widły z krokodylem, szuflę z krokodylem, widły do palet, skrzynię załadunkową, czerpak do kamieni czy chwytak do kłód.

Parametry ładowaczy

Ładowacze czołowe różnią się dopuszczalnym udźwigiem i maksymalną wysokością pracy. Wersje podstawowe mają udźwig nominalny około 500 kg, a maksymalny do około 1000 kg. Ładowacze do cięższych prac gospodarskich wymagają już odpowiednich ciągników i mogą oferować udźwig do 4070 daN (Fendt Cargo Profi 6.100) i wysokość podnoszenia do 4,85 m.

Wydajność pracy ładowacza jest również ściśle powiązana z wydajnością układu hydraulicznego ciągnika. Nowoczesne ciągniki, takie jak Fendt 700 Vario, mogą mieć wydajność pompy do 220 l/min i do pięciu zaworów hydraulicznych z tyłu, do dwóch z przodu i do trzech w środku.

Sekcje hydrauliczne

Aktualnie na rynku dostępne są ładowacze jedno-, dwu-, trzy- i czterosekcyjne, które różnią się ilością stopni swobody działania:

• W ładowaczach 1-sekcyjnych możliwy jest przede wszystkim ruch ramionami w górę i w dół.
• W ładowaczach 2-sekcyjnych istnieje dodatkowo możliwość ruchu narzędziem roboczym oraz samopoziomowanie.
• Ładowacze 3- oraz 4-sekcyjne dają jeszcze więcej możliwości pracy, np. z chwytakami do bel kiszonki czy innymi akcesoriami ruchomymi.

Waga ładowacza czołowego

Waga ładowacza czołowego zależy od jego modelu i producenta, a przede wszystkim od udźwigu. Mały ładowacz o małym udźwigu (do 700 kg) będzie lżejszy. Ładowacze o większym udźwigu są cięższe ze względu na konieczność zapewnienia wytrzymałości konstrukcji wsporczej i wysięgnika.

Wpływ Ładowacza Czołowego na Opony Ciągnika i Jak Temu Zapobiegać

Zamontowanie ładowacza czołowego w ciągniku nie pozostaje bez wpływu na opony. Częsta praca z ładowaczem, szczególnie podczas przenoszenia i transportu ciężkich ładunków oraz manewrowania na twardym podłożu, może znacząco skrócić żywotność przednich opon ciągnika, prowadząc do ich przedwczesnego zużycia, a nawet nieodwracalnych deformacji.

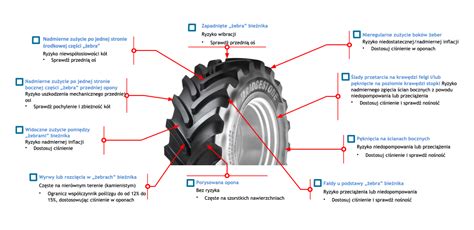

Przyczyny zużycia i deformacji opon

Główne czynniki wpływające na szybsze zużycie opon to:

• Cykliczne obciążenie: Nacisk wywierany przez ładowacz na przód pojazdu, w połączeniu z ruchem maszyny, powoduje ogromne wahania masy zaczepu. To prowadzi do ugięcia ścian bocznych opon, a w przypadku zbyt częstego występowania, do ich nadmiernego rozciągnięcia i trwałej deformacji ogumienia.
• Szybsze zużycie bieżnika: Powtarzające się przeciążenia przyspieszają zużycie bieżnika.
• Obciążenie elementów mechanicznych: Podczas użytkowania ładowacza elementy mechaniczne osi przedniej są narażone na wiele przeciążeń, dlatego ważne jest regularne sprawdzanie sworzni, łożysk i ustawienia osi przedniej.
• Intensywna praca w obejściu: Powtarzające się manewry na twardym podłożu, np. w budynkach inwentarskich, wystawiają opony na ciężką próbę.
• Praca na twardym, ściernym podłożu: Żwir lub ubita ziemia działają na opony jak papier ścierny. Przeciążenia zwiększają ogólny nacisk wywierany na opony, przyspieszając ich zużycie.

Zalecane praktyki i rozwiązania techniczne

Aby przedłużyć żywotność opon i poprawić warunki pracy z ładowaczem czołowym, warto zastosować następujące rozwiązania:

• Zrównoważenie obciążenia: Dodanie dodatkowego ciężaru z tyłu ciągnika odciąża przednie opony.
• Regulacja ciśnienia:
  • Podczas prac przeładunkowych na twardym podłożu zaleca się zwiększenie ciśnienia w przednich oponach w celu poprawy stabilności ciągnika podczas manewrowania z ciężkimi ładunkami.
  • W przypadku prac polowych z ładowaczem (np. załadunek balotów) zaleca się nieznaczne zmniejszenie ciśnienia dla ochrony gleby.
  Należy zawsze przestrzegać zakresu dozwolonego ciśnienia zalecanego przez producenta, który zależy od maksymalnego obciążenia i zadanej prędkości jazdy.
• Zmniejszenie prędkości jazdy: Zwłaszcza z dużym ładunkiem, nadmierna prędkość zwiększa szybkość poślizgu opon po podłożu.
• Unikanie gwałtownych manewrów: Nagłe ruszanie i zatrzymywanie się, ostre zakręty i manewrowanie w miejscu koncentrują duże obciążenie na samych klockach bieżnika.

Wzmocnione opony

Wzmocnione opony to jedno z najskuteczniejszych rozwiązań. Oferują większą wytrzymałość dzięki mocniejszej strukturze wewnętrznej, co pozwala im znosić większe obciążenia i wyższe ciśnienie bez ryzyka deformacji.

• Mocniejszy karkas: Składa się z większej ilości warstw i materiałów o wysokiej wytrzymałości, zapewniając lepszą sztywność i dłuższą trwałość.
• Zdolność do pracy z wysokim ciśnieniem: Wzmocnione opony mogą wytrzymać wyższe ciśnienia bez obawy o uszkodzenie.
• Zwiększona odporność na zużycie: Opony z najwyższej półki są stworzone z materiałów bardziej odpornych na ścieranie.

Przykłady wzmocnionych opon to modele Extra Load Firestone Performer 85 i Performer 70, które charakteryzują się wyjątkowo wytrzymałym karkasem i wszechstronnością, sprawdzając się zarówno w polu, jak i podczas intensywnych prac przeładunkowych. Opona Firestone R4000, przeznaczona do winnic i sadów, może pracować w szerokim zakresie ciśnień (od 1,6 do 3,2 bara w wersji Extra Load). Dodatkowo, w pełni zintegrowany system kontroli ciśnienia w ogumieniu Fendt VarioGrip zwiększa powierzchnię kontaktu z podłożem i siłę pociągową nawet o osiem procent, a podczas jazdy po drogach zwiększa ciśnienie, redukując opory toczenia i oszczędzając paliwo.

Wybór i Montaż Ładowacza Czołowego

Kryteria wyboru

Przy wyborze ładowacza czołowego należy wziąć pod uwagę kilka kluczowych kryteriów:

• Rozmiar i moc ciągnika: Najważniejsza kwestia to odpowiednie dopasowanie ładowacza do gabarytów i mocy ciągnika. Niewłaściwe rozmiary mogą prowadzić do problemów ze stabilnością i wydajnością. Ważniejsza od mocy ciągnika jest wydajność pracy jego układu hydraulicznego (szczególnie pompy), ponieważ mocno wpływa to na szybkość pracy ładowacza. Wielkość siłowników i ciśnienie oleju w układzie hydraulicznym decydują o sile udźwigu. Do ładowaczy czołowych używa się głównie ciągników z silnikami o mocy od 44 do 74 kW (60-100 KM) ze względu na ekonomię pracy i zdolność do udźwigu dużych ładunków.
• Udźwig, zasięg i wysięg: Warto sprawdzić, ile materiałów ładowacz jest w stanie podnieść. Jeżeli sprzęt będzie potrzebny do pracy na wysokościach, najlepsze są ładowacze teleskopowe.
• Rodzaj prac i szybkozłącze: Zastanów się, do jakich prac ładowacz będzie potrzebny. Do wielu różnych zadań przyda się model z szybkozłączem, który pozwoli szybko zmienić osprzęt.
• Elementy ułatwiające obsługę: Należy zwrócić uwagę na systemy ułatwiające podłączanie i odłączanie (np. „Lock and Go”) oraz zwrotność maszyny, która zależy od jej wagi i wymiarów.
• Hydraulika: Dobrze jest, jeśli ładowacz posiada hydraulikę 3- lub 4-sekcyjną, umożliwiającą instalację ruchomych akcesoriów.
• Elementy zwiększające bezpieczeństwo: Warto zwrócić uwagę na zawór hamowania oraz blokadę położenia ramion na wypadek pęknięcia przewodu hydraulicznego. Zaleca się wybieranie urządzeń sprawdzonych marek, które dbają o jakość materiałów i dostępność części zamiennych.
• Częstotliwość korzystania i cena: Jeżeli ładowacz będzie używany rzadko, inwestowanie w drogie dodatkowe komponenty może być nieopłacalne. Cena większości ładowaczy zaczyna się od około 7 tys. zł, ale w przypadku urządzeń o większej mocy koszty te wzrastają.

Montaż ładowacza czołowego do ciągnika

Montażem konstrukcji wsporczej zajmuje się dealer, producent lub odpowiedni serwis. Ładowacze posiadają przewody hydrauliczne, które można podłączyć do tylnych gniazd zasilających ciągnika. Dzięki rozdzielaczowi istnieje możliwość podłączenia hydrauliki ładowacza do pompy ciągnika. Czasem konieczne jest zdjęcie błotników kół przednich lub zmiana układu wydechowego/wlewu paliwa, zwłaszcza w starszych modelach ciągników, które nie były fabrycznie przystosowane do ładowacza. Przewody hydrauliczne podłącza się do układu hydrauliki zewnętrznej za pomocą szybkozłączy, dbając o to, aby były proste (nie zgięte ani skręcone). Po montażu należy uregulować hydroakumulator, jeśli maszyna jest w niego wyposażona, najlepiej z pomocą odpowiedniego serwisu lub producenta.

Przegląd Modeli i Producentów (Przykłady)

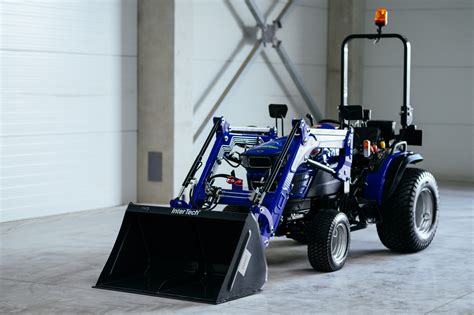

Rynek ładowaczy czołowych oferuje szeroki wybór modeli od różnych producentów, każdy z własnymi innowacjami i parametrami:

• Claas: Nowe modele ładowaczy czołowych Claas, następcy serii FL C, oferują udźwig od 940 do 2490 kg (mierzony 80 cm przed punktem obrotu łyżki) i wartość wyrywania od 1820 do 3120 kg. Maksymalna wysokość podnoszenia wynosi od 3,50 do 4,50 m. Zachowano system sprzęgania Fitlock z automatycznym i mechanicznym mechanizmem blokującym. Multizłącze Mach ułatwia podłączanie wszystkich przewodów.
• Fendt Cargo i Cargo Profi: Nowa generacja ładowaczy czołowych Fendt rozszerza dotychczasowy asortyment. Fendt Cargo Profi 6.100, zaprojektowany dla Fendt 700 Vario, oferuje maksymalną siłę podnoszenia 4070 daN i wysokość do 4,85 m, z opcjonalną niezależną od pozycji funkcją ważenia. Nowe multizłącze zmniejsza straty ciśnienia i chroni przed brudem. Fendt 700 Vario ma oddzielne zawory dla ładowacza czołowego.
• Metal-Fach: Oferuje modele T-229 i T-241. T-229 to tradycyjna konstrukcja o udźwigu 1300 lub 1600 kg. T-241 ma taką samą siłę podnoszenia, ale nieco mniejszą o 10 cm wysokość podnoszenia.
• Emplex: Proponuje dwa modele o wydłużanych teleskopowo ramionach, zwiększających możliwości pracy, z udźwigiem 0,7 i 2,75 t na wysokość 4,7 i 5,25 m.
• Pronar: Dostępne są cztery modele ładowaczy czołowych, od najmniejszego LC 2 (masa 356 kg, max udźwig 1300 kg w położeniu dolnym, 870 kg w górnym, max wys. podn. 2,96 m, z amortyzacją i sterowaniem joystickiem) do największego LC 5 (max udźwig 2450 kg na wys. do 4,12 m).
• Hydrometal: Oferuje siedem modeli, w tym sześć dla rolnictwa, np. dla ciągników większych (AT-10, AT-20, AT-30 i AT-40). Najmniejszy AT-10 ma udźwig 1000 kg i max wys. podnoszenia 3,3 m dla ciągników o mocy 37-55 kW (50-75 KM), a największy AT-40 udźwig 2000 kg.
• John Deere: Siedem modeli przeznaczonych do ciągników o mocy 40-147 kW (55-200 KM). Najmniejszy z nich podnosi prawie 1,4 t na wys. 3,38 m, a największy model podnosi prawie 2,2 t na wys. 4,4 m.
• Hydramet: Jedenaście modeli. Najmniejszy Tur 1 przeznaczony do Ursusa C330 i podobnych, ma udźwig 400 kg przy wys. podn. 2,6 m, sterowany 1-sekcyjnym rozdzielaczem. Seria Tur od 11 do 20 jest standardowo wyposażona w euro ramkę, ułatwiającą wymianę narzędzi roboczych.
• Stoll ProfiLine Next Generation: Przeznaczone dla ciągników o mocy od 50 do ponad 300 KM. Rama szybkiego montażu jest dostępna dla różnych systemów sprzęgu. Indywidualnie dobierane akcesoria idealnie odpowiadają wymaganiom użytkowników. Ramy pomocnicze Stoll zapewniają mniejsze obciążenie ciągnika i wysoką dokładność mocowania, a środek ciężkości ładowacza czołowego przesuwa się w stronę środka ciężkości ciągnika, co zapewnia większą stabilność.
