Gniazdo przyczepy ciągnika: Kompleksowy przewodnik po podłączeniu i diagnostyce

Gniazdo elektryczne w ciągniku to kluczowy element umożliwiający prawidłowe funkcjonowanie oświetlenia i innych systemów elektrycznych w podłączonej przyczepie. Jego główne zadanie to zapewnienie oświetlenia przyczepie, co jest niezbędne dla bezpieczeństwa i zgodności z przepisami ruchu drogowego. Wiązka elektryczna gniazda zwykle znajduje się w obszarze haka holowniczego.

Typy gniazd elektrycznych do przyczep

W zależności od potrzeb, gniazdo elektryczne do ciągnika będzie cechować się różnymi parametrami i obsługiwać różne typy świateł. Istnieją trzy podstawowe rodzaje wiązek elektrycznych w przyczepach rolniczych:

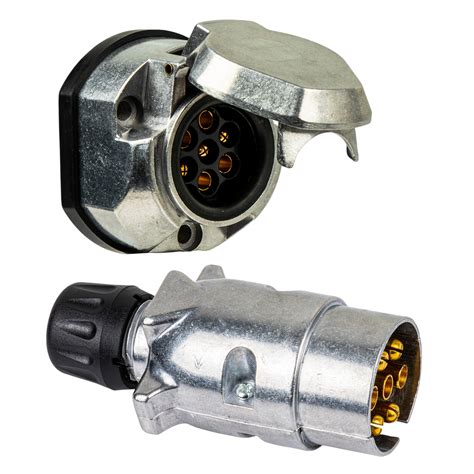

• Gniazdo siedmiobiegunowe (7-pin): Zbudowane jest z siedmiu przewodów, które zasilają światła pozycyjne, stop lub kierunkowskazy. Przyczepy lekkie, pozbawione światła cofania, najprawdopodobniej będą miały wtyczkę 7-pinową typu N.

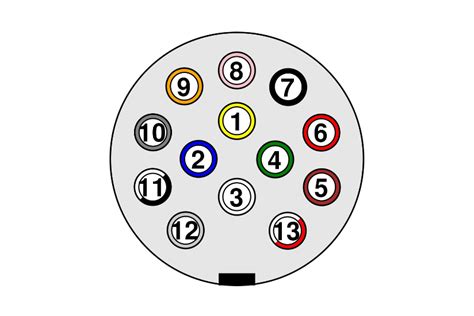

• Gniazdo trzynastobiegunowe (13-pin): Dzieli się na dwa rodzaje. Wiązka z ośmioma przewodami obsługuje światła pozycyjne, cofania, stop i kierunkowskazy, natomiast wiązka z dwunastoma przewodami obsługuje światła hamowania, pozycyjne, cofania lub kierunkowskazy. Przyczepy rolnicze o masie powyżej 750 kilogramów zazwyczaj mają wtyczkę 13-pinową.
• System 7-pinowy typu S: Nowsze modele przyczep mogą mieć również ten system, który zawiera pin odpowiedzialny za światło cofania.

Aby gniazdo elektryczne działało bezpiecznie i prawidłowo, musi posiadać niezbędne atesty, co stanowi gwarancję niezawodności. Ważne jest, aby było wykonane z wysokiej jakości materiałów i cechowało się wysoką odpornością na działanie czynników zewnętrznych, takich jak wiatr, deszcz, grad, śnieg, promienie słoneczne, wysokie lub niskie temperatury.

Podłączanie przyczepy rolniczej do ciągnika

Podłączenie przyczepy do ciągnika wymaga przede wszystkim sprawdzenia liczby pinów w gnieździe ciągnika. Liczba wystających bolców powinna zazębić się z wtyczką zamontowaną w przyczepie. W przeciwnym wypadku nie wszystkie funkcje oświetlenia w przyczepie będą działać poprawnie. Przy każdej wtyczce i gnieździe musi być dołączony schemat z oznaczeniem, który pin odpowiada za które światło.

Ciągniki takie jak Ursus C-360 często miały oryginalnie instalację bez podziału na lewe i prawe światła pozycyjne, posiadając jedynie pozycyjne, kierunkowskazy, stop i masę. W przypadku starszych ciągników, jak C-330, było rozdzielenie na dwa bezpieczniki dla pozycyjnych przednich i tylnych, a przednie były podłączone pod zacisk 57 i wyłączane po przełączeniu na światła mijania/drogowe. Do gniazda przyczepy muszą być doprowadzone pozycyjne prawe i lewe, co oznacza konieczność założenia zworki pomiędzy zaciskami 58R i 58L.

W przyczepach i maszynach rolniczych z okresu PRL często stosowano "racjonalizację", która objawiała się brakiem osobnego przewodu na 58L oraz brakiem przewodu masowego, co skutkowało łączeniem wszystkiego na obudowę. Takie rozwiązania mszczą się po latach, głównie za sprawą niepewnych połączeń.

Typowe problemy z gniazdami przyczep

Często spotykane problemy z gniazdami przyczep to:

• Brak masy.
• Złe podłączenie pinów.
• Zaśniedziałe styki.
• Wypięty przewód w gnieździe.
• Przetarta wiązka.
• Wyrobiona wtyczka lub gniazdo, powodujące słaby docisk i luźne piny.

W przypadku problemów, takich jak "wariujące" światła czy brak działania jednego kierunkowskazu/stopu, należy sprawdzić stan przewodów. Uszkodzone przewody, takie jak przerwany czarny przewód czy częściowo rozerwany czerwony przewód, mogą powodować zwarcia i nieprawidłowe działanie świateł.

Jak sprawdzić gniazdo przyczepy?

Obecnie stosuje się jedno podejście w kwestii układu styków/pinów, co pozwala na bezproblemowe powiązanie określonego pinu z konkretnym punktem oświetlenia. Piny we wtyczce działają na zasadzie lustrzanego odbicia w stosunku do pinów gniazda. Istnieje kilka sposobów sprawdzenia działania gniazda przyczepy:

Sposób 1: Kontrolka, żarówka lub multimetr

Do tego sposobu potrzebne będą: kontrolka (próbówka 12 V) lub zwykła żarówka 21 W z dwoma przewodami, multimetr (ustawiony na napięcie stałe 20 V) oraz schemat pinów gniazda 7-pin.

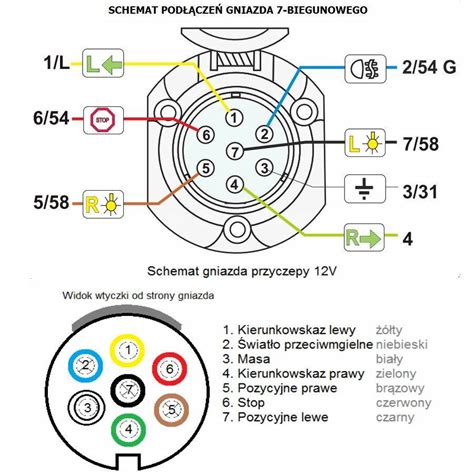

Rozkład pinów w gnieździe 7-pinowym (patrząc od przodu gniazda ciągnika, gdzie wkładasz wtyczkę):

• Pin L (lewy kierunkowskaz) - żółty przewód.
• Pin 54g (światła przeciwmgielne) - nie zawsze używane w starszych ciągnikach.
• Pin 31 (masa, dawniej 10) - biały przewód. Do zacisku 31 najlepiej podłączyć przewód o przekroju 2.5 mm² w miejscu dobrego połączenia z masą. Oryginalne gniazda przyczepy z PRL-u i ZSRR często miały wewnętrzne połączenie masowe z obudową, natomiast obecnie produkowane gniazda do samochodów takiej funkcji nie posiadają, co wymaga wykonania osobnego połączenia masowego.
• Pin R (prawy kierunkowskaz) - zielony przewód.
• Pin 58R (postojowe/prawe pozycyjne) - brązowy przewód.
• Pin 54 (światła stop) - czerwony przewód.
• Pin 58L (postojowe/lewe pozycyjne) - czarny przewód.

Kroki diagnostyczne:

1. Sprawdzanie masy (pin 31): Podłącz próbówkę/multimetr jednym końcem do pinu 31 (masa), drugim do ramy ciągnika. Powinno być prawie 0 Ω (ciągłość). Jeśli brak, masa jest uszkodzona. Masa (pin 31) to najczęstsza przyczyna "choinki" (błędnego działania wielu świateł).
2. Sprawdzenie napięcia na poszczególnych pinach: Jeden kabel podłącz do masy (pin 31), drugi do badanego pinu. Włączaj kolejno funkcje w ciągniku i sprawdzaj, czy pojawia się 12 V:
   • Pin L (1) - kierunkowskaz lewy: miganie 12 V.
   • Pin R (4) - kierunkowskaz prawy: miganie 12 V.
   • Pin 54 (6) - stop: 12 V po naciśnięciu hamulca.
   • Pin 58R (5) i 58L (7) - pozycje: 12 V po włączeniu świateł.
   • Pin 54g (2) - przeciwmgielne (jeśli instalacja obsługuje).
3. Test z wykorzystaniem przyczepy: Najłatwiej wykonać test, podłączając przyczepę i sprawdzając kolejno: kierunkowskazy, stop, światła pozycyjne. W sytuacji, gdy jakiś element nie świeci, należy sprawdzić gniazdo zgodnie z wyżej opisanym schematem, aby znaleźć ewentualny brak napięcia lub brak masy.

Kolory przewodów nie są istotne; ważne jest, gdzie są podłączone początek i koniec przewodu. Schematy dostępne w internecie mogą mieć inne oznaczenia, na przykład brak pinu 10, 44 L, 44 P, co utrudnia identyfikację przewodów.

Sposób 2: Tester gniazda i wtyczki przyczepy

Tester gniazda ciągnika (7-pinowego lub 13-pinowego) wkłada się jak wtyczkę przyczepy, a diody pokazują, czy na danym pinie pojawia się napięcie (kierunkowskazy, stop, światła pozycyjne itp.). Tester wtyczki przyczepy, zasilany baterią, sprawdza, czy obwody przyczepy są sprawne (np. żarówki i przewody).

Właściwości testera gniazda przyczepy:

• Posiada formę wtyczki lub gniazda 7-pin (czasem 13-pin).
• W obudowie znajdują się diody LED lub żarówki kontrolne.
• Zasilany jest prądem z instalacji ciągnika lub przyczepy (12 V, czasem 24 V w ciężarówkach).
• Wersje uniwersalne posiadają przejściówki 7 ↔ 13 pin i często umożliwiają testowanie zarówno pojazdu, jak i przyczepy.

Zadania testera:

• Błyskawiczna diagnostyka: Pozwala w kilka sekund sprawdzić, czy gniazdo w ciągniku daje napięcie na poszczególnych pinach (lewy/prawy kierunkowskaz, pozycje lewe/prawe, stop, przeciwmgielne, masa).
• Sprawdzenie przyczepy: Tester wtyczki pozwala ocenić, czy przewody i żarówki w przyczepie są sprawne (przy użyciu zasilania bateryjnego).
• Oszczędność czasu: Eliminuje potrzebę podłączania przyczepy lub szukania żarówki z przewodami.
• Bezpieczeństwo: Pomaga uniknąć jazdy z niesprawnym oświetleniem przyczepy.

Sposób 3: Zaawansowane mierzenie napięcia multimetrem

Ten sposób jest przeznaczony dla bardziej zaawansowanych użytkowników. Potrzebny jest naładowany miernik wielofunkcyjny oraz przewody pomiarowe.

1. Upewnij się, że ciągnik jest wyłączony i wyjmij kluczyk ze stacyjki lub pozostaw go w pozycji „off”.
2. Podłącz przewody pomiarowe do miernika, upewniając się, że są podłączone do odpowiednich gniazd.
3. Przymocuj przyczepę do gniazda zaczepu transportowego traktora, znajdującego się z tyłu. Sprawdź, czy przyczepa jest prawidłowo połączona i zabezpieczona.
4. Wykonaj pomiar napięcia w gnieździe haka. Na jednym styku gniazda usytuuj jedną końcówkę przewodu, a na drugim - drugą. Zobacz, czy na mierniku pojawia się napięcie. Wykonaj tę samą czynność w przypadku wszystkich styków gniazda.
5. Sprawdź sygnały świetlne. Uruchom kierunkowskazy, światła hamowania itp. Jeśli miernik pokazuje inne napięcie w przypadku każdych świateł, wskazuje to na to, że gniazdo działa prawidłowo.

Wskazówki praktyczne dotyczące sprawdzania i naprawy gniazda przyczepy

• W większości przypadków problematyczną kwestią jest masa (pin 31). Skorodowane połączenie masy może prowadzić do braku świateł lub "świecenia wszystkiego naraz".
• W starszych ciągnikach, takich jak Ursus C-360 czy C-330, zdarza się, że gniazdo było przerabiane „po swojemu”. Wówczas kolory przewodów mogą nie zgadzać się ze schematem, ale rozkład pinów pozostaje taki sam. Ważne jest, aby "przedzwonić" przewody miernikiem, aby upewnić się, który za co odpowiada.
• Jeśli nie masz multimetru, próbówka z żarówką jest pewniejsza niż „neonówka”, ponieważ obciąża obwód i pokazuje, czy naprawdę jest zasilanie.
• Objaw: brak jednego kierunkowskazu / stopu.

  Przyczyna: wypięty przewód w gnieździe, przetarta wiązka, zaśniedziałe styki.

  Naprawa: rozkręć gniazdo, sprawdź docisk śrub, dociśnij końcówki, użyj sprayu do styków.

• Objaw: działa na pusto, nie działa z przyczepą.

  Przyczyna: wyrobiona wtyczka/gniazdo, słaby docisk, luźne piny.

  Naprawa: wymień wtyczkę/gniazdo (często najlepiej komplet, żeby spasowanie było pewne).

Co kupić do naprawy (najczęściej):

• Gniazda 7-pin
• Wtyczki 7-pin
• Przewody spiralne / wiązki 7-pin
• Spray do styków
• Bezpieczniki
