Problem z funkcjonowaniem mechanizmu otwierania i zamykania łyżki w koparko-ładowarce Volvo BL71 jest tematem niejednokrotnie już poruszanym przez operatorów i serwisantów. Niniejsza artykuł ma na celu przedstawienie kroków diagnostycznych, które mogą pomóc w zidentyfikowaniu i usunięciu tej usterki.
Wprowadzenie do problemu
Kluczową usterką, na którą zwracają uwagę użytkownicy, jest niedziałające otwieranie i zamykanie łyżki. Jest to poważny problem, który uniemożliwia prawidłowe użytkowanie maszyny. W związku z wysokimi kosztami niektórych części zamiennych, zaleca się rozpoczęcie diagnostyki od sprawdzenia tańszych i łatwiejszych do weryfikacji komponentów.
Diagnostyka i pierwsze kroki - sprawdzenie joysticka
Pierwszym elementem, od którego często rozpoczyna się diagnostykę, jest joystick, odpowiedzialny za sterowanie ruchem łyżki. Joystick ten pełni funkcję elektronicznego regulatora.
Standardowo joystick jest podłączony za pomocą trzech przewodów: czarnego, białego i czerwonego. Podczas wstępnej weryfikacji stwierdzono, że na czerwonym przewodzie jest prawidłowe napięcie 5V. Jednak kluczowym odkryciem było to, że na czarnym przewodzie nie ma masy.
Potencjalne problemy z masą joysticka
Zastanawiając się nad logiką działania układu elektronicznego, należy przyjąć, że oprócz zasilania, powinien on również posiadać połączenie z masą. Panuje powszechne przekonanie, że masa powinna znajdować się na czarnym przewodzie. Typowy układ przewodów dla sensora w joysticku to: +5V, GROUND (masa) i SIGNAL (sygnał).
Zgodnie ze schematem, czarny, masowy przewód powinien gdzieś po drodze łączyć się z masą główną pojazdu. Weryfikacja napięcia w joysticku jest więc punktem wyjścia. Pomiar wykonany z masą ogólną maszyny wykazał, że rezystancja między masą ogólną a czarnym przewodem wynosiła około 300 omów, co sugeruje problem z ciągłością lub jakością połączenia masowego.
Funkcja pozostałych przewodów
Oprócz zasilania i masy, trzeci przewód - biały - odpowiada za przekazywanie sygnału wyjściowego do sterownika. Ten sygnał, w zależności od konstrukcji, może być cyfrowy, analogowy, zmienną częstotliwością lub innym parametrem, który informuje sterownik o położeniu joysticka.
System sterowania - od joysticka do rozdzielacza
Cały system sterowania jest złożony i obejmuje kilka kluczowych elementów. Jak wskazują mechanicy, istnieje specjalny układ (ECU), który odbiera informacje o położeniu potencjometra w joysticku. W zależności od tych informacji, ECU odpowiednio wysterowuje cewkę na rozdzielaczu.

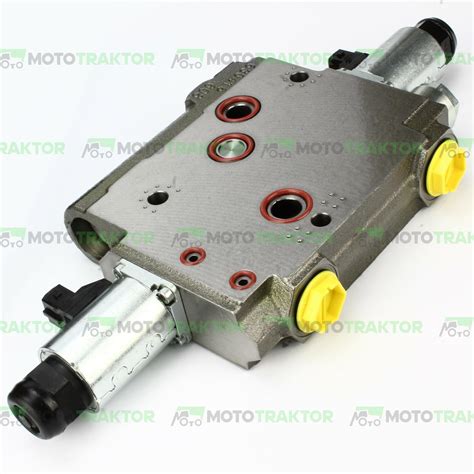

Warto zaznaczyć, że wspomniana cewka, często określana jako "słynne cudo z diodą", jest elementem o znacznym koszcie, sięgającym kilku tysięcy. Z tego powodu, zanim podejmie się decyzję o jej wymianie, kluczowe jest wyczerpujące sprawdzenie wszystkich tańszych komponentów, zaczynając od okablowania i samego joysticka.
Zalecenia diagnostyczne
- Sprawdź napięcie na joysticku: Upewnij się, że napięcie 5V jest obecne na czerwonym przewodzie.
- Weryfikuj masę: Dokładnie sprawdź ciągłość i jakość połączenia masowego na czarnym przewodzie. Pomiar rezystancji rzędu 300 omów między masą ogólną a czarnym przewodem wskazuje na problem wymagający dalszej analizy.
- Zacznij od tańszych elementów: Zawsze w pierwszej kolejności weryfikuj okablowanie, zasilanie i sam joystick przed przejściem do droższych komponentów, takich jak cewka rozdzielacza.
