Hamulec Postojowy w Ciągnikach Siodłowych i Jego Rola

Hamulec postojowy, często nazywany również hamulcem ręcznym, to kluczowy element każdego pojazdu, w tym ciągnika siodłowego. Jego podstawowym zadaniem jest unieruchomienie pojazdu podczas postoju, zabezpieczając go przed staczaniem się. W wielu sytuacjach pełni on również funkcję pomocniczą lub awaryjną. Przez dziesiątki lat kierowcy przyzwyczaili się do dodatkowej dźwigni obok drążka zmiany biegów, służącej do sterowania hamulcem postojowym. Współczesne rozwiązania, zwłaszcza w samochodach osobowych, coraz częściej zastępują tę dźwignię systemami elektrycznymi.

Elektryczny Hamulec Postojowy (EPB) - Ogólna Zasada Działania

W wielu współczesnych autach standardowy hamulec ręczny został zastąpiony elektrycznym hamulcem postojowym (EPB). Zamiast dźwigni do sterowania służy przycisk z oznaczeniem "P". Kierowca naciska go, gdy chce zatrzymać auto, a w razie potrzeby może go użyć także do awaryjnego hamowania. System ten często oferuje dodatkowe funkcje, takie jak automatyczne zwolnienie hamulca przy ruszaniu pod górę (tzw. Hill Hold/Asystent podjazdu) czy automatyczne załączanie się po wyłączeniu silnika.

EPB jest produkowany przez największych dostawców części układów hamulcowych i dostarczany na pierwszy montaż do wielu marek pojazdów.

Rozwiązania Techniczne Elektrycznych Hamulców Postojowych

Istnieją dwa główne rozwiązania techniczne:

1. Centralny Aktywator z Silnikiem Elektrycznym

W pierwszym rozwiązaniu producent zastosował centralny aktywator z silnikiem elektrycznym, który zaciąga linki hamulca ręcznego. Konstrukcja pozostała bez zmian w stosunku do tradycyjnych rozwiązań mechanicznych, z wyjątkiem eliminacji dźwigni. Na tylnej osi stosuje się standardowe zaciski i klocki hamulcowe albo hamulce bębnowe lub tarczo-bębny. Koła są blokowane tylko na tylnej osi. Ten układ jest dość odporny na awarie (poza linkami) i jest tańszy w serwisowaniu. Wymiana klocków hamulcowych jest tylko trochę bardziej skomplikowana niż w przypadku standardowego auta z dźwignią, choć wymaga dodatkowych czynności przy obsłudze EPB.

2. Zacisk Hamulcowy ze Zintegrowanym Silnikiem

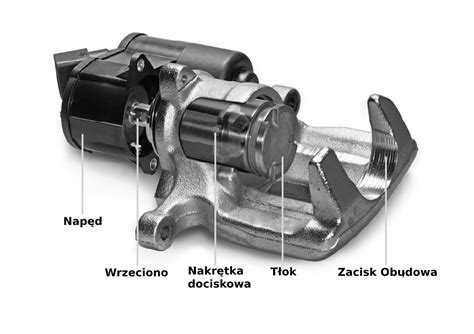

W drugim rozwiązaniu stosuje się diametralnie inne zaciski hamulcowe. W zacisku hamulcowym znajduje się zespół mechaniczny, który składa się z silnika elektrycznego, przekładni, wałka napędowego i popychacza z prowadnicami, zamontowanego wewnątrz tłoczka hamulcowego. Po naciśnięciu przycisku hamulca postojowego, silnik elektryczny obraca wałkiem napędowym, który powoduje ruch popychacza wewnątrz tłoczka hamulcowego, pchając dno tłoczka i dociskając klocki do tarcz. Takie zaciski mogą znajdować się tylko na tylnej osi albo na obu osiach.

Zaletą tego rozwiązania jest możliwość zastosowania go na przedniej i tylnej osi samochodu, co czyni hamowanie awaryjne bardziej skutecznym. Wadą jest natomiast większa podatność na awarie, ponieważ zespół mechaniczny pracuje w trudnych warunkach, narażony na wilgoć, wodę i brud. Wymiana klocków hamulcowych w tym systemie jest droższa, ponieważ wymaga podłączenia komputera diagnostycznego i odblokowania hamulca.

Awarie i Konserwacja Elektrycznego Hamulca Postojowego

Jedną z najczęściej występujących awarii jest zablokowanie mechanizmu, często spowodowane korozją silnika, tłoczka i zacieraniem łożysk w zacisku hamulcowym. Awarie EPB powinny być zawsze usuwane w profesjonalnym warsztacie samochodowym, gdzie niezbędna jest precyzja, profesjonalne urządzenie diagnostyczne i dostęp do danych technicznych producenta auta, umożliwiający kalibrację systemu.

Układy Hamulcowe w Ciągnikach Siodłowych

W ciągnikach siodłowych, ze względu na specyfikę pojazdu i transportowane masy, układy hamulcowe są znacznie bardziej złożone i obejmują cztery główne zestawy:

1. Hamulec jezdny (nożny)
2. Hamulec pomocniczy (wydechowy lub retarder)
3. Hamulec awaryjny i postojowy (ręczny)
4. Hamulec przyczepy (opcjonalny)

1. Hamulec Jezdny

Hamulec jezdny w ciągnikach siodłowych to zazwyczaj dwuobwodowy hamulec pneumatyczny. Maksymalne ciśnienie robocze wynosi 1 MPa. Pierwszy obwód działa na koła tylnej osi (lub podwójnej tylnej osi), a drugi obwód na koła przedniej osi. Gdy ciśnienie w jednym z obwodów spadnie poniżej 0,55 MPa (5,5 bara), zaświeca się kontrolka ciśnienia, sygnalizując konieczność natychmiastowego zatrzymania pojazdu i znalezienia przyczyny wycieku.

2. Hamulec Pomocniczy (Silnikowy/Wydechowy)

Hamulec pomocniczy, sterowany zaworem przyciskowym w kabinie, wykorzystuje energię zużywaną przez silnik. Jest niezastąpiony podczas zjazdu z długich zboczy, pomagając zmniejszyć częstotliwość używania hamulca głównego, co redukuje jego ścieralność i nagrzewanie, wydłuża żywotność opon oraz poprawia bezpieczeństwo podróżowania. Na śliskich nawierzchniach (lód, śnieg, błoto) może być używany ostrożnie, aby zmniejszyć ryzyko poślizgu bocznego.

Środki ostrożności przy uruchamianiu hamulca wydechowego:

• Prędkość obrotowa silnika nie może być większa niż 2000 obr/min.
• Gdy skrzynia biegów jest na niskim biegu, sprawność hamulca wydechowego jest wysoka.
• Pojazd nie może poruszać się na biegu neutralnym, ponieważ podczas jazdy na biegu neutralnym nie ma efektu hamulca pomocniczego.
• Naciśnięcie sprzęgła lub pedału przyspieszenia spowoduje awarię hamulca wydechowego lub zakończenie operacji.
• W deszczu, śniegu, śliskiej i innych złych warunkach drogowych hamulce wydechowe należy używać ostrożnie, aby uniknąć wypadków, takich jak poślizg w bok.

3. Hamulec Awaryjny i Postojowy (Ręczny)

Hamulec ręczny w ciągnikach siodłowych służy jako hamulec awaryjny i postojowy. Działa poprzez sprężynowy cylinder hamulcowy tylnej osi (lub podwójnych tylnych osi), magazynujący energię. Funkcje hamulca postojowego uzyskuje się poprzez obsługę rączki zaworu hamulca ręcznego. W przypadku usterki układu hamulcowego, hamowanie awaryjne może być automatycznie osiągnięte dzięki efektom pchania sprężyny magazynującej energię.

Hamulec sprężynowy można zwolnić tylko wtedy, gdy ciśnienie w układzie hamulcowym osiągnie 0,55 MPa (5,5 bara) i zgaśnie lampka sygnalizacyjna hamulca ręcznego.

Ważne: Przed uruchomieniem silnika rączka zaworu hamulca ręcznego musi znajdować się w położeniu hamowania, w przeciwnym razie skutki hamulca postojowego znikną po wzroście ciśnienia w układzie hamulcowym. Gdy pojazd z przyczepą parkuje na pochyłości, kierowca musi pociągnąć rączkę hamulca ręcznego do „położenia kontrolnego”, co sprawi, że zadziała tylko hamulec sprężynowy pojazdu głównego, co pozwala stabilnie zaparkować w pełni załadowany pojazd na 12-procentowym nachyleniu.

4. Hamulec Przyczepy

Zawór hamulca przyczepy służy do hamowania naczepy poprzez powolne odciągnięcie do tyłu rączki zaworu hamulca. Jest to układ hamulcowy niezależny od ciągnika.

Nowoczesne Systemy Bezpieczeństwa w Ciągnikach Siodłowych

Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne. Nowoczesne ciągniki wyposażone są również w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems), takich jak aktywny tempomat (ACC), asystent pasa ruchu (LKA) czy system awaryjnego hamowania (AEBS). Ponadto, hamulce zasadnicze nie są przeznaczone do ciągłego wytracania prędkości, dlatego ciągniki wyposaża się w systemy hamowania długotrwałego (np. retardery).

Sprzęganie i Rozprzęganie Naczepy a Hamulec Postojowy

Prawidłowe sprzęganie i rozprzęganie naczepy to kluczowe czynności w pracy kierowcy ciągnika siodłowego, w których hamulec postojowy odgrywa niezwykle ważną rolę.

Procedura Sprzęgania Naczepy

1. Upewnienie się, czy hamulec postojowy naczepy jest załączony.
2. Uruchomienie silnika i podjechanie pojazdem przed naczepę oraz cofnięcie w stronę naczepy, a następnie zatrzymanie pojazdu przed naczepą oraz ocenienie wysokości na tylnej osi pojazdu w stosunku do wysokości naczepy, ewentualnie wyregulowanie.
3. Sprawdzenie, czy mechanizm blokujący sprzęgu pojazdu siodłowego (siodła) jest odbezpieczony.
4. Obniżenie pojazdu na tylnej osi, a następnie cofnięcie na odległość ok. 0,5 m od miejsca, w którym dochodzi do wsunięcia się sworznia królewskiego naczepy w mechanizm blokujący siodła; zgaszenie silnika oraz zabezpieczenie pojazdu.
5. Złożenie bocznej owiewki kabiny (jeśli występuje) i po wejściu między kabinę a naczepę podłączenie przewodów (wtyczki ABS, wtyczki elektrycznej oraz złączy pneumatycznych w kolejności żółte, a następnie czerwone). Rozłożenie bocznej owiewki kabiny (jeśli występuje).
6. Uruchomienie silnika pojazdu, a następnie po upewnieniu się o prawidłowym działaniu układu pneumatycznego, podniesienie pojazdu na tylnej osi na wysokość, w której siodło pojazdu będzie bardzo blisko naczepy (na tym etapie należy unikać kontaktu siodła z naczepą, gdyż podczas cofania przy jednoczesnym kontakcie siodło-naczepa będzie dochodziło do ściągania smaru na siodle). Następnie cofnięcie pojazdem i naprowadzenie sworznia (królewskiego) naczepy w wycięcie siodła do momentu, aż zamek siodła automatycznie zabezpieczy się, blokując sworzeń.
7. Upewnienie się o prawidłowym sprzęgnięciu poprzez kontrolną próbę ruszenia do przodu. Jeśli występuje, należy zwrócić uwagę na kontrolkę sprzęgnięcia naczepy (wskaźnik na desce rozdzielczej ciągnika siodłowego, który potwierdza poprawność połączenia siodła ze sworzniem królewskim). Powinna się świecić w kolorze zielonym.
8. Podniesienie podpór naczepy przy użyciu korby.
9. Zwolnienie hamulca postojowego naczepy poprzez wciśnięcie czerwonego przycisku (grzybka).

Procedura Rozprzęgania Naczepy

1. Załączenie hamulca postojowego naczepy poprzez wyciągnięcie czerwonego przycisku (grzybka).
2. Odbezpieczenie za pomocą dźwigni mechanizmu blokującego siodła. Za w/w dźwignię należy pociągnąć energicznie do siebie i lekko w prawo, a następnie sprawdzić, czy mechanizm rzeczywiście został odbezpieczony.
3. Podnieść pojazd na tylnej osi.
4. Opuścić podpory naczepy przy użyciu korby.
5. Podjechać pojazdem do przodu na odległość ok. 0,5 m, wyłączyć silnik oraz zabezpieczyć pojazd.
6. Złożyć owiewkę boczną kabiny (jeśli występuje), wejść między kabinę a naczepę i dokonać odłączenia przewodów (wtyczki ABS, wtyczki elektrycznej oraz złączy pneumatycznych w kolejności czerwone, a następnie żółte. Kolejność odłączania przewodów pneumatycznych jest bardzo istotna, gdyż zapewnia ona prawidłowe działanie hamulca postojowego naczepy).
7. Rozłożyć boczną owiewkę kabiny (jeśli występuje).
8. Uruchomić silnik pojazdu, a następnie obniżyć pojazd na tylnej osi (w/w obniżenie jest istotne w celu wyeliminowania możliwości uszkodzenia nadkoli znajdujących się nad kołami tylnej osi pojazdu).
9. Podjechać pojazdem do przodu, po czym cofnąć nim obok naczepy. Następnie wypoziomować pojazd na tylnej osi.

Konserwacja Rurociągów Hamulcowych

Podczas spawania, cięcia lub wiercenia otworów wokół rur z tworzywa sztucznego hamulca należy przestrzegać następujących przepisów:

• Ciśnienie w rurociągach powinno być zwolnione z wyprzedzeniem.
• Rury muszą być zakryte, aby zapobiec uszkodzeniom spowodowanym iskrami, płomieniami lub przypaleniem gorących wiórów.
