Układ hydrauliczny w koparko-ładowarkach JCB 3CX i 4CX jest sercem maszyny, odpowiedzialnym za precyzyjne i mocne działanie ramienia, łyżki oraz innych elementów roboczych. Kluczową rolę w jego prawidłowym funkcjonowaniu odgrywają zawory hydrauliczne, które chronią system przed uszkodzeniami i zapewniają optymalną wydajność.
Zawory Przeciążeniowe (ARV - Anti Relief Valve)

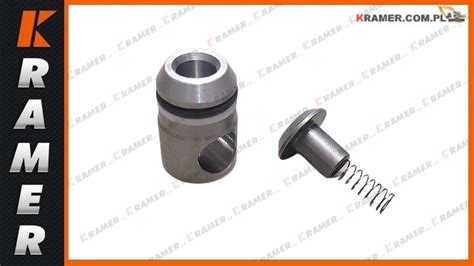

Zawór przeciążeniowy, znany również jako ARV (Anti Relief Valve), to wysokiej jakości komponent wkręcany w blok rozdzielacza hydraulicznego tylnego ramienia. Jego głównym zadaniem jest ochrona poszczególnych sekcji układu hydraulicznego przed nagłymi skokami ciśnienia. Takie skoki mogą powstać na przykład podczas uderzenia łyżką o przeszkodę, co mogłoby doprowadzić do poważnych uszkodzeń siłowników lub innych elementów.
Objawy Awarii Zaworu Przeciążeniowego
Awaria zaworu przeciążeniowego, który pełni funkcję "bezpiecznika" dla danej sekcji hydraulicznej, może objawiać się na kilka sposobów:
- Brak siły na jednej funkcji ramienia: Jest to jedna z najczęstszych przyczyn. Jeśli zawór jest zablokowany w pozycji otwartej lub ma osłabioną sprężynę, będzie upuszczał ciśnienie, zanim siłownik osiągnie pełną moc. Skutkuje to znacznym spadkiem efektywności pracy.
- Osłabiona sprężyna: Może prowadzić do ciągłego upuszczania ciśnienia, co z kolei powoduje, że siłownik nie będzie miał odpowiedniej siły do wykonania zadania.
Koszty wymiany zaworu są znikome w porównaniu do kosztów remontu siłownika hydraulicznego, dlatego wczesna diagnostyka i interwencja są kluczowe.
Fabryczne Ustawienia i Bezpieczeństwo
Zawory przeciążeniowe są fabrycznie ustawione na konkretną wartość ciśnienia, w tym przypadku 3800 PSI, i są zaplombowane. Próby samodzielnej regulacji bez odpowiednich manometrów i specjalistycznej wiedzy są niezalecane i mogą być niebezpieczne, a także prowadzić do uszkodzenia układu.
Główny Zawór Bezpieczeństwa (MRV - Main Relief Valve)
Oprócz zaworów przeciążeniowych, w układzie hydraulicznym JCB znajduje się także Główny Zawór Bezpieczeństwa (MRV - Main Relief Valve). Jego rola polega na ochronie całego układu hydraulicznego poprzez ustawienie maksymalnego ciśnienia dla pompy. Zapewnia to bezpieczeństwo pracy całej maszyny i jej podzespołów.
Ważne Informacje Bezpieczeństwa i Procedura Wymiany
Przed przystąpieniem do jakichkolwiek prac serwisowych w układzie hydraulicznym JCB, w tym wymiany zaworu, należy bezwzględnie zastosować się do poniższych zasad bezpieczeństwa:
- Rozhermetyzowanie układu: Wyłącz silnik maszyny, opuść cały osprzęt na ziemię i kilkukrotnie poruszaj wszystkimi dźwigniami sterującymi, aby zrzucić ciśnienie w układzie. Poczekaj na ostygnięcie oleju. Olej hydrauliczny pod wysokim ciśnieniem może spowodować poważne obrażenia. Resztkowe ciśnienie w układzie może spowodować nagłe uwolnienie oleju podczas odkręcania złączy.
- Kontrola oleju i filtra: Wymiana zaworu to idealny moment na kontrolę stanu oleju i filtra hydraulicznego. Zanieczyszczony olej jest najczęstszą przyczyną awarii zaworów i rozdzielaczy.
- Czystość układu: Przy każdej interwencji w układ hydrauliczny dbaj o maksymalną czystość. Zaślepiaj otwarte końcówki przewodów, aby zapobiec dostawaniu się zanieczyszczeń. Stosuj olej o wymaganej klasie czystości. Po wymianie komponentu rozważ wymianę filtra hydraulicznego. Zanieczyszczenia w oleju hydraulicznym (cząstki metalu, piasek, woda) są główną przyczyną awarii zaworów i rozdzielaczy.
Demontaż siłownika łapy JCB 3CX
Oryginalne Zawory Hydrauliczne JCB (np. 332/B1479 i 333/C8773)
Zawory hydrauliczne o numerach katalogowych 332/B1479 oraz 333/C8773 to oryginalne części JCB, przeznaczone do koparko-ładowarek JCB 3CX i 4CX. Zapewniają one prawidłowe funkcjonowanie maszyny zgodnie z fabrycznymi parametrami technicznymi producenta.
Montaż i Podłączenie Oryginalnych Komponentów
Komponenty takie jak 332/B1479 i 333/C8773 wymagają precyzyjnego montażu zgodnego z dokumentacją techniczną JCB. Nieprawidłowe podłączenie przewodów hydraulicznych do zaworu lub rozdzielacza może spowodować odwrócenie kierunku ruchu elementów roboczych maszyny (np. ramienia, łyżki), co stanowi bezpośrednie zagrożenie dla operatora i otoczenia. Dlatego przed montażem należy dokładnie oczyścić wszystkie przyłącza i powierzchnie uszczelniające, stosować nowe uszczelki i o-ringi, a także dokręcać złącza zgodnie z podanymi momentami. Po montażu należy przeprowadzić test funkcjonalny przy niskim ciśnieniu, sprawdzając poprawność działania wszystkich funkcji hydraulicznych.
Diagnostyka Usterek Układu Hydraulicznego
Nieprawidłowe działanie zaworu lub rozdzielacza objawia się szeregiem symptomów, które należy monitorować:
- Opóźniona reakcja hydrauliki.
- Spadek siły w elementach roboczych.
- Niekontrolowany ruch elementów roboczych.
- Nadmierne nagrzewanie się oleju hydraulicznego.
