Hamulec Tarczowy w Ciągnikach Rolniczych: Zasada Działania i Ewolucja

Niezależnie od tego, czy prowadzisz samochód, czy jeździsz na rowerze, prawdopodobnie korzystasz z jednego z największych wynalazków w dziedzinie bezpieczeństwa - hamulca tarczowego. To on pozwala w kontrolowany sposób wytracić prędkość i zatrzymać się dokładnie tam, gdzie chcesz. Choć zasada działania jest prosta, budowa hamulca tarczowego składa się z kilku precyzyjnie współdziałających elementów.

Zasada Działania Hamulca Tarczowego

Aby zrozumieć, jak działa hamulec tarczowy, wystarczy przypomnieć sobie prostą zasadę fizyki: tarcie generuje ciepło i spowalnia ruch. Wyobraź sobie, że chcesz zatrzymać wirującą tarczę gramofonową. Najprostszym sposobem jest przyłożenie do niej palców. Hamulec tarczowy działa dokładnie tak samo, ale na znacznie większą skalę. Jego głównym celem jest zamiana ogromnej energii kinetycznej (energii poruszającego się pojazdu) w energię cieplną.

Dzieje się to w momencie, gdy klocki hamulcowe zostają dociśnięte do wirującej tarczy. Powstająca w ten sposób siła tarcia skutecznie spowalnia obrót koła, a w konsekwencji - cały pojazd. Rozpoczyna się intensywne tarcie między klockami a tarczą, które prowadzi do wytracania prędkości.

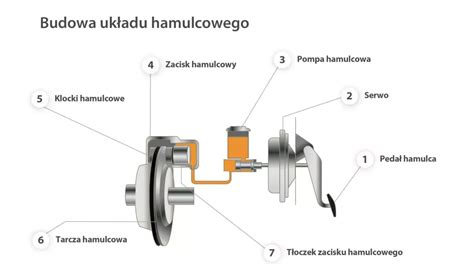

Kluczowe Elementy Układu Hamulca Tarczowego

Większość współczesnych hamulców tarczowych (zarówno w autach, jak i w ciągnikach) opiera się na hydraulice, która przenosi siłę za pomocą płynu pod ciśnieniem, co zapewnia dużą moc i precyzję. Do podstawowych komponentów hamulca tarczowego należą:

Tarcza Hamulcowa

Tarcza hamulcowa to metalowy dysk, najczęściej wykonany z żeliwa lub stali, który jest trwale przymocowany do piasty koła i obraca się razem z nim. To właśnie o jej powierzchnię trą klocki. Tarcza musi być niezwykle wytrzymała na wysokie temperatury, odkształcenia i ścieranie. W samochodach dominują ciężkie, żeliwne tarcze ze względu na ich doskonałą zdolność do absorpcji i rozpraszania ciepła. W samochodach sportowych tarcze mogą być wykonane z materiałów ceramicznych (np. Porsche) lub węglowych (bolidy F1).

• Tarcze wentylowane: Zamiast litego kawałka metalu, składają się z dwóch cieńszych tarcz połączonych wewnętrznymi żeberkami. W trakcie jazdy powietrze przepływa przez te kanały, działając jak wentylator i skutecznie chłodząc tarczę od wewnątrz. Zapobiegają przegrzewaniu (tzw. "fadingowi").
• Tarcze nawiercane: Posiadają otwory na swojej powierzchni. Pomagają one odprowadzać gazy i pył powstające między klockiem a tarczą, co poprawia skuteczność hamowania w początkowej fazie.
• Tarcze nacinane: Mają specjalne rowki na powierzchni ciernej, które również wspomagają odprowadzanie gazów i pyłów.

Zacisk Hamulcowy

Zacisk hamulcowy można porównać do imadła, które obejmuje krawędź tarczy. W jego wnętrzu znajdują się jeden lub więcej tłoczków hamulcowych.

• Zaciski stałe (nieruchome): Tłoczki znajdują się po obu stronach tarczy. Działają symetrycznie, dociskając oba klocki jednocześnie. Rozwiązanie takie jest skuteczne, ale kosztowne i zajmuje dużo miejsca. W hamulcach z nieruchomą obudową zacisku tłoczki (dwa lub cztery) działają na tarczę niezależnie z obu stron.
• Zaciski pływające (przesuwne): Tłoczki znajdują się tylko po jednej stronie tarczy. Gdy tłoczek wypycha wewnętrzny klocek, cały zacisk przesuwa się na specjalnych prowadnicach, dociskając jednocześnie zewnętrzny klocek. Mają bardziej zwartą budowę, mieszczą się w kołach o małej średnicy, są łatwe w produkcji i konserwacji.

Tłoczki Hamulcowe

W zaciskach znajdują się tłoczki, które pod wpływem ciśnienia płynu hamulcowego dociskają klocki do tarczy.

Klocki Hamulcowe

Klocki hamulcowe to elementy, które wykonują „brudną robotę”. Składają się z metalowej płytki nośnej, do której przymocowana jest okładzina cierna - specjalna mieszanka materiałów (metali, ceramiki, żywic i innych dodatków) zaprojektowana tak, aby zapewniać wysoki współczynnik tarcia, odporność na temperaturę i cichą pracę. Okładziny cierne, których najistotniejsze parametry stanowią wysoki, możliwie niezależny od temperatury współczynnik tarcia i duża odporność na ścieranie, wykonuje się z mieszanki kłaczków lub proszku metalicznego z wypełniaczem z żywicy syntetycznej.

Układ Hydrauliczny i Płyn Hamulcowy

Kluczowym elementem jest tutaj płyn hamulcowy - specjalna, praktycznie nieściśliwa ciecz. Gdy naciskasz na pedał hamulca, uruchamiasz tłok w pompie hamulcowej (w samochodzie wspomaganą przez serwo, które zmniejsza wymaganą siłę). Wytwarza on wysokie ciśnienie w przewodach hamulcowych, które wypełnione są płynem. Ciśnienie to jest przenoszone bez strat aż do zacisków, gdzie działa na znacznie większą powierzchnię tłoczków, dociskając klocki do tarcz. Płyn hamulcowy (poza olejem mineralnym) wchłania wodę, co obniża jego temperaturę wrzenia. Podczas intensywnego hamowania płyn może się zagotować, tworząc pęcherzyki pary - efekt jest taki sam jak przy zapowietrzeniu układu, dlatego płyn należy wymieniać co około 2 lata.

Rodzaje Hamulców Tarczowych w Ciągnikach Rolniczych

Współczesne ciągniki są dużo cięższe i szybsze niż ich odpowiedniki sprzed trzech czy czterech dekad, co wymaga bardzo wydajnych systemów hamulcowych. W ciągnikach dominują dwa główne typy hamulców tarczowych:

Hamulce Tarczowe Mokre

Są to najpopularniejsze rozwiązania we współczesnych ciągnikach. Proces hamowania realizowany jest przez dociskanie do siebie tarcz zamontowanych we wspólnej obudowie wypełnionej olejem. W najprostszej postaci jedna z tarcz jest połączona kształtowo z elementem obrotowym (np. półosią), zaś druga jest połączona z nieruchomym elementem obudowy. W ten sposób wzajemne tarcie dociśniętych tarcz powoduje proces hamowania ciągnika. Najczęściej występują w wersji wielotarczowej, co zwiększa powierzchnię cierną i skuteczność hamowania. Przykładem są ciągniki John Deere serii 7R i 8R, gdzie przednia oś jest wyposażona w hamulce tarczowe mokre (w kąpieli olejowej).

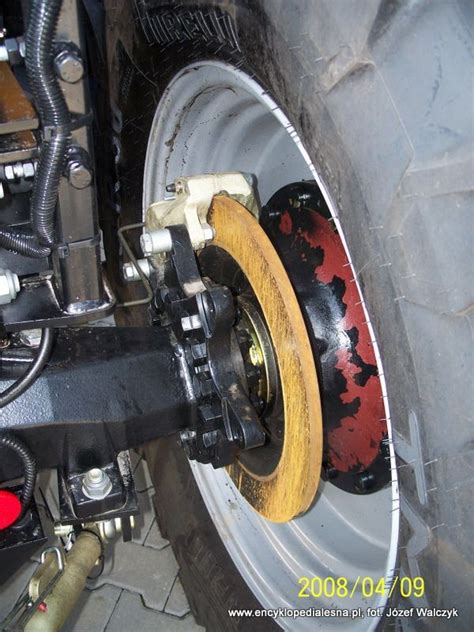

Hamulce Tarczowe Suche

W przypadku hamulców tarczowych suchych tarcza hamulcowa jest osadzona na piaście koła, natomiast jej hamowanie odbywa się poprzez dociśnięcie wkładek hamulcowych, zwanych potocznie klockami. Klocki osadzone są w zacisku hamulcowym, a ich docisk jest realizowany hydrauliczne poprzez wygenerowanie ciśnienia na tłoczki hamulcowe. Hamulce tarczowe suche w ciągnikach są mniej popularne od odmiany mokrej, ale pojawiają się np. w ciągnikach JCB Fastrac czy Deutz Fahr (model 9TTV). W traktorach JCB Fastrac na przedniej osi są montowane hamulce tarczowe suche.

Ewolucja Układów Hamulcowych w Ciągnikach

Rozwój konstrukcji ciągników rolniczych nie ominął również modyfikacji w układach hamulcowych. W starszych konstrukcjach ciągników popularnym mechanizmem hamulcowym był układ szczękowo-bębnowy. Miał on jednak pewne wady, takie jak utrudnione odprowadzanie ciepła powstającego w trakcie tarcia, utrudnione usuwanie produktów zużycia (pyłu z okładzin), utrudniona regulacja czy też wrażliwość na zaolejenie. Te wady sprawiły, że hamulce szczękowo-bębnowe zostały zastąpione hamulcami tarczowymi, które oferują lepszą siłę hamowania i większą odporność na przegrzewanie.

Sterowanie Hamulcami w Ciągnikach

Odrębną kwestią jest sposób uruchamiania hamulców. Główne modyfikacje dotyczą zarówno samego mechanizmu hamulcowego, jak i sterowania hamulcem.

Mechaniczne Uruchamianie Hamulców

W starszych, najprostszych układach hamulcowych ciągników stosowano mechaniczne uruchamianie hamulców, w którym siła z pedału hamulca była przenoszona za pośrednictwem cięgien i dźwigni na element rozpierający szczęki lub dociskający tarcze. Ten sposób wymagał dużej siły nacisku na pedał. To właśnie z tego względu mechaniczne uruchamianie hamulców zostało zastąpione przez inne sposoby.

Hydrauliczne Uruchamianie Hamulców

Dziś najpopularniejszym rozwiązaniem w ciągnikach jest hydrauliczne uruchamianie hamulców. W systemie tym siła nacisku na pedał jest przenoszona na elementy układu hydraulicznego. Bardzo często hydrauliczne uruchamianie hamulców jest dodatkowo wyposażone we wspomaganie, którego zadaniem jest dodatkowe zwiększenie siły uruchamiania hamulców w ciągniku. Źródłem wspomagania może być np. układ pneumatyczny.

Jednym z głównych wyzwań konstrukcyjnych stawianych hamulcom w ciągnikach jest zapewnienie dużej siły hamowania przy możliwie niewielkim nacisku na pedał hamulca. W traktorach Deutz Fahr 9TTV oferowany jest układ PowerBrake, w którym cel ten osiągnięto dzięki zastosowaniu hydraulicznego układu wspomagania hamulców.

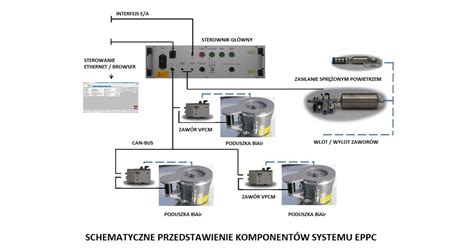

Elektroniczne Systemy Wspomagania Hamowania

Obecnie w ciągnikach hamowanie jest osiągane dzięki rozbudowanym systemom, w których do pomocy zaprzęgnięto układy elektroniczne. Należy również pamiętać o odpowiednim sterowaniu hamulcami przyczep lub maszyn przyczepianych wyposażonych we własny układ hamulcowy. Pewne problemy mogą bowiem pojawić się przy jeździe zestawem, zwłaszcza z dużą prędkością (np. jazda transportowa). W tym przypadku istnieje ryzyko, że ciągnięta przyczepa lub zestaw przyczep spowoduje pchanie ciągnika i utratę stateczności oraz kierowalności.

• W ciągnikach Claas Arion 500/600 CMatic dostępny jest system, który wykrywa pchanie ciągnika przez przyczepę (za pomocą czujników w przekładni napędowej). Na tej podstawie do kontrolera przekładni wysyłane są impulsy sterujące. W pierwszej fazie dochodzi do redukcji przełożenia i obrotów silnika, zaś w drugiej dopiero jest uruchamiany hamulec przyczepy.
• W traktorach New Holland (np. T7 LWB z przekładnią AutoCommand) dostępny jest tzw. system hamowania inteligentnego (ITBS). Odpowiednio steruje on pracą przekładni i silnika tak, aby uniknąć pchania ciągnika przez przyczepę.
• Ponadto w modelu New Holland opcjonalnie oferowany jest układ ABS SuperSteer, który oprócz zapobiegania blokowaniu kół pozwala na polepszenie zwrotności ciągnika (poprzez przyhamowanie tych kół, które toczą się po wewnętrznym łuku zakrętu).

Hamowanie Osi Przedniej w Ciągnikach

W wielu współczesnych ciągnikach rolniczych mamy do czynienia z typowym układem konstrukcyjnym, w którym koła tylne są napędzane stale, zaś koła przednie mają możliwość załączenia napędu. W takim przypadku oś przednia musi być wyposażona w układ hamulcowy. W starszych konstrukcjach hamulec przedniej osi był montowany przy elementach układu napędowego, natomiast obecnie panuje tendencja do montowania hamulców bezpośrednio przy kołach przedniej osi.

Przykłady implementacji:

• W ciągnikach John Deere serii 7R i 8R przednia oś jest wyposażona w hamulce tarczowe mokre (w kąpieli olejowej).
• W traktorach JCB Fastrac na przedniej osi są montowane hamulce tarczowe suche.

Inne Metody Spowalniania Ciągnika

Hamowanie ciągnika może być realizowane na kilka sposobów w zależności od sytuacji panującej na drodze. Nie zawsze istnieje potrzeba używania hamulców zasadniczych. Przy niewielkim zmniejszeniu prędkości nie jest konieczne uruchamianie hamulców, gdyż niepotrzebnie powoduje to ich zużycie i nagrzewanie, a zatem stratę energii. Korzystniejsze jest wówczas właściwe operowanie obrotami silnika oraz przełożeniem w skrzyni biegów. W ten sposób można osiągnąć korzystny efekt hamowania silnikiem.

Wiele współczesnych ciągników jest również wyposażonych w hamulec silnika, zwany też hamulcem wydechowym, który zdławiając przepływ spalin z silnika, zwiększa opór mechaniczny, co w trakcie hamowania silnikiem pozwala na zwiększenie skuteczności hamowania. Hamulec wydechowy oferowany jest np. w ciągnikach Valtra S4 i Fendt 900.

Hamulec Postojowy w Ciągnikach Rolniczych

Inna ważna funkcja hamulców to unieruchomienie pojazdu podczas postoju (zabezpieczenie przed samoczynnym przetoczeniem). To zadanie jest realizowane przez hamulec postojowy, niekiedy nazywany również hamulcem parkingowym, a potocznie nazywany hamulcem ręcznym.

Modyfikacje układów hamulcowych nie ominęły również tzw. hamulca ręcznego w ciągniku. Na ogół hamulce te w ciągniku uruchamiane są układami elektroniczno-hydraulicznymi (np. Valtra S4) lub elektroniczno-pneumatycznymi (np. Fendt 900 Vario, 1000 Vario). Coraz popularniejsze staje się montowanie systemów automatycznego hamulca postojowego w ciągniku.

Działanie takiego systemu polega na automatycznym zablokowaniu kół, np. w sytuacji, gdy traktorzysta opuści kabinę ciągnika. Taki system jest oferowany w ciągnikach Deutz Fahr pod nazwą EPB. W systemie tym hamulec postojowy można aktywować ręcznie przyciskiem lub automatycznie (poprzez opuszczenie fotela operatora). System ten zwalnia hamulec postojowy wtedy, gdy zostanie wybrane przełożenie oraz kierunek jazdy. W niektórych rozwiązaniach hamulec postojowy wyposażony jest w funkcję ułatwiającą ruszanie pod górkę, np. system Hill Hold w ciągniku Valtra G5.

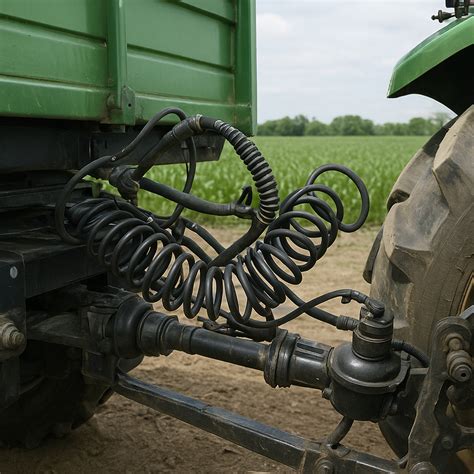

Sterowanie Hamulcami Przyczep Rolniczych

Wybór odpowiedniego układu hamulcowego to kluczowy element bezpiecznego i efektywnego transportu w gospodarstwie rolnym. Hamulce do przyczepy rolniczej mogą występować w kilku wariantach, różniących się sposobem działania, skutecznością i zastosowaniem.

• Hamulce hydrauliczne do przyczepy rolniczej: To jedno z najczęściej spotykanych rozwiązań w średnich i mniejszych gospodarstwach, np. w przyczepach o średniej ładowności do przewozu zboża.
• Hamulce pneumatyczne do przyczepy: System zaprojektowany z myślą o dużych zestawach transportowych oraz intensywnej pracy w gospodarstwach prowadzących długodystansowe przewozy. W przypadku ciężkich przyczep (np. transport zbiorczy) ich zastosowanie jest konieczne. Hamulce pneumatyczne są bardziej zaawansowane technologicznie i wymagają lepszej infrastruktury technicznej (np. kompresora w ciągniku) niż hamulce hydrauliczne.
• Hamulce hydrauliczno-pneumatyczne do przyczepy: Coraz popularniejsze rozwiązanie w nowoczesnym rolnictwie, szczególnie w dużych gospodarstwach, które obsługują różnorodny sprzęt i korzystają z różnych ciągników. System ten umożliwia współpracę jednej przyczepy z ciągnikami wyposażonymi w różne typy instalacji. Specjalna jednostka sterująca rozpoznaje rodzaj zasilania (hydrauliczny lub pneumatyczny) i aktywuje odpowiedni mechanizm hamujący.
• Hamulec najazdowy do przyczepy rolniczej: Mechaniczny system hamulcowy, który działa na zasadzie siły nacisku przyczepy na zaczep ciągnika. Sprawdza się przede wszystkim w lekkim transporcie wewnątrz gospodarstwa, np. przy rozwożeniu paszy czy zbiorze warzyw. Nie nadaje się natomiast do ciężkiego ładunku, jazdy po drogach publicznych z większą prędkością ani zestawów wieloprzyczepowych.

Starsze Rozwiązania Hamulcowe w Ciągnikach (C330, C360)

Warto wspomnieć o hamulcach w starszych, popularnych modelach ciągników, aby ukazać ewolucję systemów hamulcowych.

• Ciągnik C360: Posiada hamulec zasadniczy bębnowy, a napęd przenoszony jest hydraulicznie. Nacisk na pedał powoduje przesunięcie tłoczka pompy i rurką płyn hydrauliczny (hamulcowy) płynie do cylinderka. Cylinderek ma dwa tłoczki po obu stronach i pod wpływem ciśnienia wytworzonego przez pompę hamulcową tłoczki te wysuwają się i działają siłą na szczęki hamulcowe. Hamulec postojowy (ręczny) tego ciągnika jest typu taśmowego. Wykorzystuje ten sam bęben, ale jego zewnętrzną stronę, a napęd jest mechaniczny, czyli siła jest przekazywana przez dźwignie i cięgna. Hamulec zasadniczy jest oddzielny na każde koło tylne i jest uruchamiany oddzielnym pedałem. Koła osi przedniej nie są wyposażone w żaden hamulec.
• Ciągnik C330: Hamulec zasadniczy jest co do zasady taki sam jak w C-360 z tą różnicą, że napęd jest przekazywany mechanicznie i w związku z tym zamiast cylinderka hamulcowego jest rozpierak, a dźwignie i cięgna zamiast pompy hamulcowej i przewodów hydraulicznych. C-330 nie ma dedykowanego hamulca postojowego, a jego namiastką jest możliwość zablokowania wciśniętego pedału hamulca zasadniczego przez specjalną zapadkę.

Hamulec przyczepy, a właściwie sterowanie hamulcem przyczepy, jest identyczne w obu ciągnikach. Ciągniki te są wyposażone w pneumatyczny napęd tych hamulców.

Typowe Problemy i Konserwacja Hamulców Tarczowych

Sprawny układ hamulcowy jest fundamentem bezpieczeństwa. Hamulce tarczowe, choć efektywne, mogą być podatne na pewne problemy.

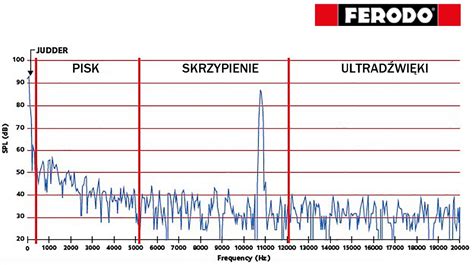

Dlaczego hamulce tarczowe piszczą?

Piszczenie to jeden z najczęstszych i najbardziej irytujących problemów. Piszczenie to efekt wibracji o wysokiej częstotliwości.

• Zużycie klocków: Wiele klocków ma wbudowaną akustyczną blaszkę zużycia, która sygnalizuje konieczność wymiany.
• Korozja: Rdza na krawędziach tarczy po dłuższym postoju (zwłaszcza w wilgotnych warunkach) często powoduje piszczenie podczas pierwszych hamowań.
• Wibracje rezonansowe: Czasami określone połączenie materiału klocka i tarczy powoduje wibracje o wysokiej częstotliwości, słyszalne jako pisk.

Inne problemy z hamulcami

• "Miękki" pedał hamulca: Jeśli czujesz, że musisz wciskać pedał hamulca znacznie mocniej niż zwykle, aby uzyskać ten sam efekt, nie ignoruj tego. Może to być spowodowane zapowietrzeniem układu (obecność pęcherzyków powietrza w płynie hamulcowym sprawia, że staje się on ściśliwy) lub zużytym/starym płynem hamulcowym, który wchłonął wodę i obniżył swoją temperaturę wrzenia.
• Zatłuszczenie powierzchni ciernych: W ciągnikach może to być wyciek płynu hamulcowego lub smaru z przegubu. Prowadzi to do znacznego obniżenia skuteczności hamowania.

Zalecenia dotyczące konserwacji:

Regularna dbałość o układ hamulcowy to inwestycja w bezpieczeństwo.

• Kontroluj poziom płynu hamulcowego: Sprawdzaj co kilka miesięcy poziom płynu w zbiorniczku wyrównawczym.
• Sprawdzaj wizualnie klocki i tarcze: Przy zmianie kół na sezonowe (lub po prostu od czasu do czasu) zajrzyj na zacisk. Sprawdź, ile okładziny ciernej zostało na klockach.
• Regularny przegląd hamulców do przyczepy rolniczej: To klucz do bezpiecznego i efektywnego transportu. Stan siłowników, przewodów i złączy powinien być kontrolowany. Minimum raz w roku, najlepiej przed rozpoczęciem intensywnego sezonu transportowego (np. wiosenne prace polowe).

Podsumowanie

Zrozumienie, jak działa hamulec tarczowy, pozwala nie tylko docenić tę technologię, ale także świadomiej dbać o jeden z najważniejszych systemów w Twoim pojeździe. Pamiętaj, że od jego sprawności zależy bezpieczeństwo Twoje i innych uczestników ruchu. Sprawny układ hamulcowy w ciągniku rolniczym to jeden z najważniejszych elementów decydujących o bezpieczeństwie pracy w gospodarstwie.
