Schemat instalacji elektrycznej JCB 530 – kompleksowy przewodnik

Właściciele i operatorzy maszyn JCB, w szczególności ładowarek teleskopowych serii 530, często stykają się z wyzwaniem, jakim jest potrzeba posiadania szczegółowych schematów instalacji elektrycznej. Problemy takie jak uszkodzenia wiązek przewodów, awarie systemów oświetleniowych, kierunkowskazów, wycieraczek, deski rozdzielczej czy też układu zmiany kierowania, są powszechne i wymagają precyzyjnej diagnostyki oraz naprawy. Niniejszy artykuł ma na celu dostarczenie kompleksowych informacji na temat poszukiwania i wykorzystywania schematów instalacji elektrycznej dla ładowarek JCB 530 oraz pokrewnych modeli.

Identyfikacja maszyny i specyfika schematów

Skuteczne poszukiwanie schematu instalacji elektrycznej zaczyna się od dokładnej identyfikacji maszyny. Ważne jest, aby znać takie dane jak:

• Model maszyny: Np. JCB 530 SXL, 532/120, 525.67, 540-140, 3CX, 4CX.
• Rok produkcji: Instalacje elektryczne różnią się w zależności od rocznika, np. 2000, 2002, 1995, 2013, 2016.

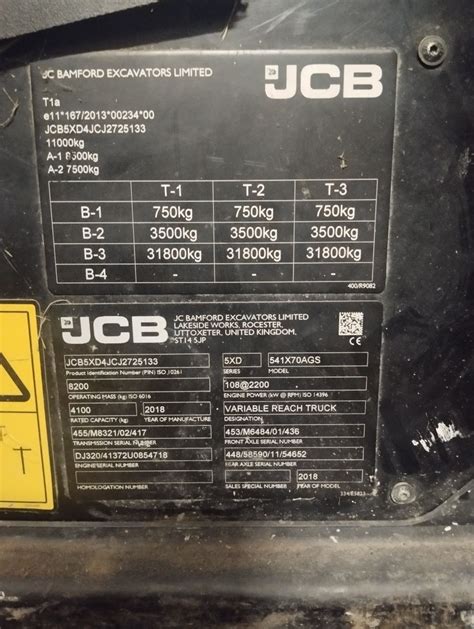

• Numer seryjny (S/N) / Product Identification Number (PIN): Jest to kluczowy identyfikator, często umieszczony na tabliczce znamionowej lub wybity na ramie maszyny, np. JCB5A51VPG2457534. Numer seryjny pozwala na precyzyjne pobranie schematów z baz danych producenta.
• Typ silnika: Np. AA czy AR, co ma znaczenie w kontekście układu ładowania i sterowania.

W przypadku braku oryginalnego okablowania, jak to często bywa w maszynach po przeróbkach, konieczne jest znalezienie schematu dedykowanego dla danego modelu lub schematu porównywalnego, który pozwoli na zidentyfikowanie funkcji poszczególnych kabli i ich prawidłowe podłączenie.

Problemy z instalacją elektryczną i ich objawy

Uszkodzenia instalacji elektrycznej w ładowarkach JCB mogą objawiać się różnorodnymi problemami, takimi jak:

• Niewłaściwe działanie wycieraczki: Brak reakcji lub nieprawidłowa praca.
• Usterki kierunkowskazów: Brak lub nieprawidłowe działanie, co stanowi zagrożenie w ruchu drogowym.
• Problemy ze światłami: Nieprawidłowe działanie oświetlenia (reflektory, światła robocze), obniżające widoczność i bezpieczeństwo.
• Awaria deski rozdzielczej: Nieprawidłowe wskazania lub brak reakcji wskaźników, uniemożliwiające monitorowanie parametrów pracy maszyny.
• Problemy z przełącznikiem biegów: Kluczowe dla mobilności i funkcjonalności ładowarki.
• Brak zasilania na bezpiecznikach: Może dotyczyć części obwodów.
• Problemy z systemem zmiany kierowania: Cały czas świeci się kontrolka kierowania przednimi kołami bez względu na położenie przełącznika.
• Awaria obrotomierza i lampki ładowania: Często po uszkodzeniu alternatora lub odwrotnym podłączeniu akumulatora.

Gdzie szukać schematów instalacji elektrycznej?

Znalezienie schematów może być wyzwaniem, szczególnie dla starszych modeli lub maszyn po modyfikacjach. Pomocne mogą być następujące źródła:

1. Wsparcie techniczne producenta i specjalistyczne serwisy

Producent (JCB) lub autoryzowane serwisy często dysponują pełną dokumentacją techniczną. W niektórych przypadkach, jak w przypadku dokumentacji UDT, schematy mogą być wymagane, a ich pozyskanie wiąże się z bezpośrednim kontaktem z dostawcą maszyny lub producentem.

2. Dokumentacja DTR (Dokumentacja Techniczno-Ruchowa)

DTR powinna zawierać istotne informacje o maszynie, jednak, jak wynika z doświadczeń użytkowników, nie zawsze obejmuje szczegółowe schematy elektryczne i hydrauliczne.

3. Fora internetowe i społeczności operatorów

Wiele osób dzieli się swoimi doświadczeniami i posiadaną dokumentacją na forach branżowych. Warto poszukać wątków dotyczących konkretnych modeli, np. "schemat instalacji elektrycznej JCB 530 FS Super" czy "JCB 530 SXL".

4. Sklepy internetowe i serwisy aukcyjne

Platformy takie jak OLX czy wyspecjalizowane serwisy (np. specdiag.pl) mogą oferować schematy, choć czas oczekiwania na dostawę może być długi, a dostępność niepewna.

5. Ogólne schematy i analiza porównawcza

W przypadku braku dedykowanego schematu, pomocne mogą być:

• Ogólne schematy instalacji elektrycznych dla ładowarek JCB z podobnego okresu produkcji, które mogą zawierać podobne rozwiązania.
• Zdjęcia lub schematy instalacji z innych, identycznych maszyn.

Przykładowe problemy i rozwiązania

Sterowanie skrzynią biegów Powershift

W modelach takich jak JCB 530 FS Super, JCB 530 SXL, JCB 540 FS Super, JCB 540 SXL, sterowanie skrzynią biegów odbywa się za pomocą kontrolera Powershift. W przypadku problemów z biegami, często należy pomierzyć cewki według schematu, aby zdiagnozować, która z nich odpowiada za konkretny bieg.

Problemy z obrotomierzem i ładowaniem

W przypadku braku działania obrotomierza i lampki ładowania po wymianie alternatora (np. po odwrotnym podłączeniu akumulatora), należy sprawdzić schemat ładowania. Alternatory często są sterowane tradycyjnie zaciskiem D+ i mogą posiadać zacisk W, wykorzystywany do obrotomierza.

Uruchamianie na zimno JCB 4CX 2013

W nowszych modelach, takich jak JCB 4CX z 2013 roku, problemy z uruchamianiem na zimno mogą być związane z niewysterowywaniem przekaźnika sterującego grzałką w kolektorze. Należy sprawdzić, w którym położeniu stacyjki powinno odbywać się podgrzewanie.

System zmiany kierowania

Awaria systemu zmiany kierowania, objawiająca się stałym świeceniem kontrolki kierowania przednimi kołami, wymaga sprawdzenia bezpieczników oraz identyfikacji połączeń zgodnie ze schematem.

Ważne wskazówki podczas naprawy

• Poszukiwanie według numeru seryjnego (S/N): Jest to najbardziej precyzyjna metoda znalezienia odpowiedniej dokumentacji.
• Rozpoznawanie kostek i elektrozaworów: W ładowarkach JCB można spotkać różne kostki, np. z elektrozaworami i bez. Identyfikacja ich funkcji, np. redukcja ciśnienia na dżojstiki, jest kluczowa.
• Unikanie błędów przy podłączeniu: W niektórych elementach, np. w ramieniu ładowarki 406, znajdują się tylko dwa kabelki do zaworu odblokowywania zamka łyżki, a ich podłączenie jest dowolne. Jednak w większości przypadków prawidłowe połączenie jest kluczowe.
• Diagnostyka LED kontrolera SUSMIC: Kontrolery transmisji SUSMIC posiadają cztery diody LED, które wskazują stan systemu sterowania skrzynią biegów, co może pomóc w diagnostyce.

Przywrócenie prawidłowego działania instalacji elektrycznej w ładowarce JCB jest kluczowe dla jej dalszego, bezpiecznego i efektywnego użytkowania. Precyzyjne schematy są niezbędne do prawidłowej diagnostyki i naprawy, minimalizując ryzyko dalszych uszkodzeń i zapewniając pełną sprawność maszyny.
