Uruchomienie traktorka-kosiarki, zwłaszcza w sytuacjach awaryjnych, wymaga zrozumienia podstawowych zasad działania układu rozruchowego. Poniżej przedstawiono metody awaryjnego uruchamiania oraz potencjalne przyczyny problemów z rozruchem w traktorkach Husqvarna, ze szczególnym uwzględnieniem problemów z brakiem prądu i ładowaniem.
Podstawowa Diagnostyka i Przygotowanie do Uruchamiania
Zanim przystąpisz do jakichkolwiek prób awaryjnego uruchomienia, najważniejsze jest bezpieczeństwo. Praca z instalacją elektryczną, ruchomymi częściami silnika i potencjalnie niestabilną maszyną wiąże się z ryzykiem.
Zasady Bezpieczeństwa
- Ustaw traktorek na płaskim, stabilnym podłożu.
- Upewnij się, że w pobliżu nie ma żadnych materiałów łatwopalnych, takich jak suche liście, trawa czy rozlane paliwo.
- Zaciągnij hamulec postojowy.
- Skrzynia biegów musi być w pozycji neutralnej (N/P). To absolutnie krytyczne.
- Kosisko (agregat tnący) musi być bezwzględnie wyłączone (PTO). Uruchomienie silnika z włączonymi nożami to prosta droga do poważnego wypadku.
- Zawsze miej pod ręką odpowiednie narzędzia i środki ochrony.
Wstępna Diagnostyka
Zanim zaczniesz grzebać głębiej, poświęć kilka minut na sprawdzenie podstawowych elementów:
- Akumulator: Sprawdź stan naładowania akumulatora. Jeśli masz woltomierz, napięcie powinno wynosić co najmniej 12,5 V w stanie spoczynku. Poniżej tej wartości akumulator jest rozładowany. Wizualnie sprawdź klemy i obudowę - jakiekolwiek pęknięcia, wybrzuszenia czy wycieki kwasu to sygnał, że akumulator jest uszkodzony. Biały lub zielony nalot na klemach to korozja, która skutecznie blokuje przepływ prądu.
- Czujniki bezpieczeństwa: Upewnij się, że wszystkie warunki bezpieczeństwa są spełnione: operator musi siedzieć na siedzeniu (aby aktywować czujnik fotela), hamulec postojowy musi być zaciągnięty, a wałki kosiarki wyłączone (PTO). Traktorki są tak zaprojektowane, aby nie uruchomić się, jeśli którykolwiek z tych czujników wykryje potencjalne zagrożenie.
- Bezpieczniki: Zlokalizuj skrzynkę bezpieczników (zazwyczaj w pobliżu akumulatora lub pod deską rozdzielczą). Sprawdź każdy bezpiecznik, czy nie jest przepalony. Uszkodzony bezpiecznik modułu sterującego zasilania można rozpoznać po przepalonym przewodzie.
- Stacyjka: Napięcie za stacyjką może być niższe o kilkadziesiąt miliwoltów niż napięcie przed stacyjką czy na akumulatorze, co może wskazywać na problem ze stacyjką.
Jeśli problemem jest rozładowany akumulator, a masz dostęp do drugiego źródła prądu (np. akumulatora samochodowego), to jest to najbezpieczniejsza i najczęściej stosowana metoda awaryjnego uruchomienia.
Ładowanie Akumulatora
Jeśli akumulator jest słaby lub rozładowany, należy go naładować. Można to zrobić na kilka sposobów:
- Ładowanie na akumulatorze: Użyj standardowej ładowarki do akumulatorów. Miejsce umiejscowienia akumulatora może się różnić w zależności od modelu traktora.

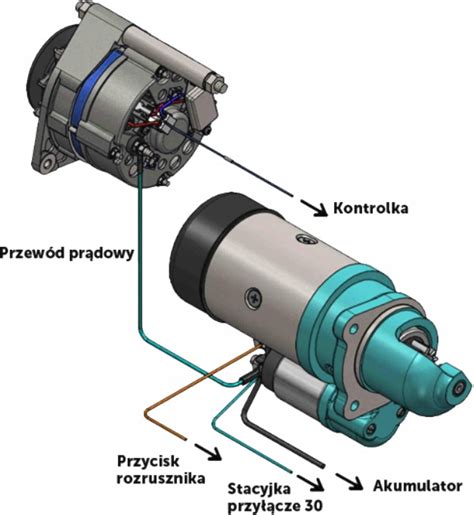

- Ładowanie na elektromagnesie rozrusznika: Podłącz dodatni (+) przewód ładowania do zacisku dodatniego (+) elektromagnesu rozrusznika (B-ATT) i ujemny (-) przewód do ujemnego punktu połączenia (masy). Uwaga: Nie używaj ładowarki rozruchowej, ponieważ może ona uszkodzić układ elektryczny. Zawsze odłączaj ładowarkę przed uruchomieniem silnika.
Metody Awaryjnego Uruchamiania Traktorka
Awaryjne Uruchamianie "na krótko"
Aby awaryjnie uruchomić większość traktorków z rozrusznikiem elektrycznym, można na kilka sekund zewrzeć dodatni zacisk zasilający (+12 V) na elektromagnesie rozrusznika z jego zaciskiem sterującym (S). Jest to możliwe przy użyciu zaizolowanego przewodu lub śrubokręta. Rozrusznik zakręci silnikiem pod warunkiem spełnienia kilku kluczowych czynników:
- Sprawny akumulator: Napięcie powinno wynosić co najmniej 12,5 V w stanie spoczynku.
- Odblokowany zapłon/układ STOP: W przypadku uszkodzenia stacyjki, przewód STOP musi być odpięty od masy.
- Spełnione blokady bezpieczeństwa: Należy upewnić się, że dźwignia zmiany biegów jest w pozycji neutralnej (N/P), hamulec postojowy jest zaciągnięty, a wałki kosiarki są wyłączone (PTO).
Schemat układu rozruchowego:
Akumulator 12 V → stacyjka (IGN/START) → zabezpieczenia (wyłącznik fotela, czujnik PTO, przełącznik neutralny) → cewka elektromagnesu rozrusznika (S) → masa.

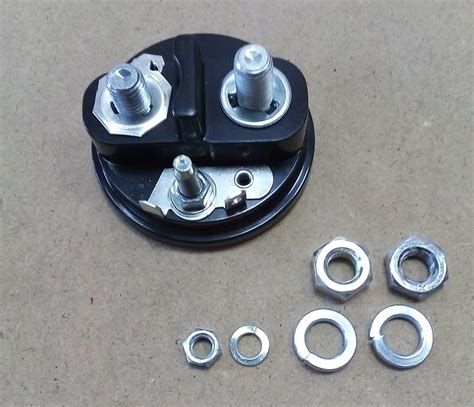

Na elektromagnesie rozrusznika znajdują się:
- Dwa grube zaciski:
- B-ATT (Battery): Gruba kable podłączone bezpośrednio do dodatniego bieguna akumulatora (+12 V).
- M-MOTOR: Przewodzi prąd rozruchowy (100-200 A).
- Cieńszy zacisk:
- S (Start/Signal): Przewód sterujący.
- I (Ignition boost): Opcjonalny, drugi cienki zacisk w nowszych modelach z ECU, zapewniający dodatkowy impuls zapłonowy.
Procedura awaryjnego uruchomienia:
- Przygotuj drogę gaszenia silnika, zanim zaczniesz. Upewnij się, że traktorek stoi na płaskim terenie, hamulec postojowy jest zaciągnięty, skrzynia biegów w pozycji N/P, a noże wyłączone.
- Sprawdź naładowanie akumulatora (minimum 12,5 V).
- Ustaw kluczyk w pozycji ON lub odłącz przewód STOP od masy, jeśli stacyjka jest uszkodzona.
- Za pomocą izolowanego przewodu lub śrubokręta połącz zaciski B-ATT i S na 1-3 sekundy. Powinieneś usłyszeć "klik" i natychmiastowy obrót rozrusznika.
- Po uruchomieniu silnika natychmiast odsuń narzędzie od zacisków, aby uniknąć uszkodzenia elektromagnesu.
Dodatkowe uwagi: Zwarcie B-S omija jedynie obwód sterujący (20-30 A). Nie dostarcza pełnego prądu rozrusznika, dlatego iskrzenie jest umiarkowane. Mostkowanie dwóch grubych zacisków B-M jest obejściem drugiego poziomu i prowadzi do znacznie większego iskrzenia. Stosuj je tylko do testów i używaj grubego przewodu (≥16 mm²).
Uruchamianie z Kabli Rozruchowych
Jeśli problemem jest rozładowany akumulator, a masz dostęp do drugiego źródła prądu (np. akumulatora samochodowego), to jest to najbezpieczniejsza i najczęściej stosowana metoda awaryjnego uruchomienia.
Czego potrzebujesz?
- Dobrej jakości kable rozruchowe: Muszą być odpowiednio grube, aby przewodzić duży prąd rozruchowy.
- Drugi akumulator: Najlepiej z samochodu, o podobnym napięciu (zazwyczaj 12V).
Kolejność podłączania kabli (kluczowa dla bezpieczeństwa):
- Ustaw pojazd dawcy (np. samochód) blisko traktorka-kosiarki, ale tak, aby się nie stykały.
- Podłącz czerwony (+) kabel do dodatniego bieguna (+) rozładowanego akumulatora w traktorku.
- Drugi koniec czerwonego (+) kabla podłącz do dodatniego bieguna (+) akumulatora dawcy.
- Podłącz czarny (-) kabel do ujemnego bieguna (-) akumulatora dawcy.
- Drugi koniec czarnego (-) kabla podłącz do metalowego, niemalowanego elementu silnika traktorka-kosiarki (np. blok silnika, śruba mocująca). Nigdy nie podłączaj go bezpośrednio do ujemnego (-) bieguna rozładowanego akumulatora w traktorku!
- Spróbuj uruchomić traktorek-kosiarkę.
Po uruchomieniu silnika, odłącz kable w odwrotnej kolejności (najpierw czarny z silnika traktorka, potem czarny z akumulatora dawcy, następnie czerwony z akumulatora dawcy, na końcu czerwony z akumulatora traktorka).
Awaryjne odpalanie kosiarki traktorka wiertarką
Awaryjne Uruchamianie Wiertarką (tylko w niektórych modelach i w ostateczności)
Ta metoda to prawdziwa ostateczność i jest możliwa tylko w niektórych modelach traktorków, zwłaszcza tych z mniejszymi silnikami, które mają łatwy i bezpieczny dostęp do końca wału korbowego silnika. Należy zachować szczególną ostrożność.
Czego potrzebujesz?
- Odpowiednia nasadka: Musi idealnie pasować do śruby na wale korbowym.
- Wiertarka: Powinna mieć możliwość płynnej regulacji obrotów.
Procedura:
- Zabezpiecz traktorek: hamulec zaciągnięty, skrzynia biegów w pozycji neutralnej, kosisko wyłączone.
- Zamocuj nasadkę na wale korbowym silnika.
- Powoli uruchom wiertarkę: Zaczynaj od bardzo niskich obrotów i stopniowo je zwiększaj.
OSTRZEŻENIA: Ryzyko uszkodzenia wału korbowego silnika, wiertarki (jeśli się zakleszczy), a nawet poważnych obrażeń, jeśli wiertarka wyślizgnie się z rąk lub nasadka się urwie.
Możliwe Przyczyny Problemów z Rozruchem i Brakiem Prądu
Problemy z Akumulatorem i Układem Ładowania
- Rozładowany akumulator: Jeśli traktorek nie jest używany przez dłuższy czas, akumulator może stracić moc.
- Brak ładowania: Jeśli akumulator jest nowy, a problem nadal występuje, należy zdiagnozować układ ładowania (alternator, regulator napięcia). Napięcie instalacji podczas pracy silnika (najlepiej na średnich obrotach) powinno być w przedziale 13.8-14,4 V lub 13.9-14,5 V. Jeśli napięcie jest niższe, świadczy to o braku ładowania.
- Uszkodzony regulator napięcia lub prądnica: Wymaga sprawdzenia.
- Problem z masą: Przewód masowy musi być równie "gruby" jak przewód plusowy. Częstym błędem jest skorodowany most masowy między ramą a silnikiem.
- Szybki stukot pod fotelem: Po przekręceniu kluczyka może wskazywać na problem z solenoidem (elektromagnesem) lub innym elementem układu rozruchowego.
Problemy z Układem Zapłonowym i Paliwowym
- Brak paliwa lub stare paliwo: Napełnij zbiornik świeżym, czystym paliwem o liczbie oktanowej co najmniej 87.
- Zatkany filtr paliwa lub powietrza: Zatkany filtr powietrza ogranicza dopływ powietrza, a zapchany filtr paliwa utrudnia jego dostarczanie. Wymieniaj filtr paliwa raz na sezon, filtr powietrza regularnie czyść lub wymieniaj.
- Brudna lub uszkodzona świeca zapłonowa: Wymień świecę, jeśli jest w złym stanie.
- Problemy z gaźnikiem: Nieszczelności, niewłaściwe ustawienie iglicy lub pływaka mogą powodować falujące obroty, przerywanie pracy silnika lub trudności z uruchomieniem.
- Brak iskry: Może być spowodowany zwarciem przewodu STOP do masy.
Problemy z Rozrusznikiem i Elektromagnesem
- Brak reakcji: Rozładowany akumulator, przerwany przewód masowy, spalona cewka elektromagnesu.
- "Klik" bez obrotu silnika: Słaby akumulator lub styki, zablokowany silnik.
- Uszkodzony rozrusznik: Jeśli rozrusznik nie działa, konieczna jest jego wymiana.
- Zgrzytanie lub metaliczny stukot: Może świadczyć o uszkodzeniu bendixu rozrusznika lub zębatki na kole zamachowym silnika.
Problemy z Systemami Bezpieczeństwa
- Zadziałanie czujników bezpieczeństwa: Traktorki-kosiarki są wyposażone w szereg czujników (fotela, PTO, neutralnego biegu), które uniemożliwiają uruchomienie silnika w niebezpiecznych warunkach.
- Silnik wyłącza się po puszczeniu hamulca: Jeśli po puszczeniu pedału hamulca silnik się wyłącza, niezależnie od biegu i pozycji kosiwa, może to być związane z układem bezpieczeństwa lub jego awarią.
Inne Specyficzne Problemy
- Nowoczesne moduły RIO/ECU: Wiele nowoczesnych traktorków, w tym niektóre modele Husqvarna, wyposażonych jest w moduły RIO lub ECU, które odcinają zasilanie cewek. W takich przypadkach samo zwarcie rozrusznika może być niewystarczające. Awaryjne obejście może wymagać podania +12 V na zacisk IGN lub wgrania serwisowego programu "bypass harness". Jest to czynność serwisowa, która potencjalnie może skutkować utratą gwarancji.
- Buczenie po wyłączeniu: Jeśli kosiarka odpaliła i po wyłączeniu coś buczy, może to wskazywać na problem z solenoidem.
- Iskry przy wajsze kosiska: Mogą świadczyć o problemach z masą układu.
- Problemy z ładowaniem w Husqvarna Automower: Lampka na stacji ładującej nie świeci się, transformator może nie działać prawidłowo. Nawet jeśli transformator pokazuje poprawne napięcie bez obciążenia, może nie być w stanie wyprodukować odpowiedniego napięcia, gdy jest podłączony do stacji ładującej. Należy sprawdzić płytkę drukowaną w stacji ładującej pod kątem śniedzi lub spalonych elementów.
Kiedy Wezwać Fachowca?
Zawsze jest granica, której nie należy przekraczać. Czasem dalsze próby samodzielnej naprawy mogą pogorszyć sytuację i zwiększyć koszty.
- Słyszysz zgrzytanie lub metaliczny stukot: Podczas próby uruchomienia, bardzo prawdopodobne, że uszkodzony jest bendix rozrusznika lub zębatka na kole zamachowym silnika. Dalsze próby mogą doprowadzić do poważnego uszkodzenia.
- Rozrusznik kręci, ale silnik nie zaskakuje: Problem nie leży w układzie rozruchowym, lecz w układzie paliwowym, zapłonowym lub kompresji silnika.
- Zapach spalenizny: Natychmiast przerwij wszelkie działania i odłącz akumulator. Oznacza to przegrzewanie się przewodów, zwarcie lub uszkodzenie elementów elektrycznych.
- Nieautoryzowane obejście: Nieautoryzowane uruchomienie maszyny może być traktowane jako próba kradzieży. Producenci w instrukcjach zakazują takich działań poza obsługą serwisową. Ślady przepaleń na elektromagnesie lub złączu mogą zostać uznane za "niewłaściwe użytkowanie" i skutkować unieważnieniem gwarancji.
- Ryzyko urazów: Ominięcie czujnika fotela może prowadzić do poważnych urazów, jeśli operator zsunie się z siedzenia podczas pracy maszyny.
Konserwacja i Przygotowanie do Zimowego Przechowywania
Aby zapewnić bezproblemowe uruchomienie traktorka na wiosnę, zaleca się odpowiednie przygotowanie do zimowego przechowywania. W przypadku silnika można rozważyć wlanie oleju na tłoki i ręczne obrócenie wału silnika.
