Układy hydrauliczne stanowią fundament nowoczesnych maszyn rolniczych, budowlanych i przemysłowych. Kluczowym elementem tych systemów są elektrozawory hydrauliczne, które umożliwiają automatyczną kontrolę przepływu medium roboczego. Zrozumienie ich budowy, zasad działania oraz prawidłowa diagnostyka są niezbędne dla zapewnienia efektywności i bezpieczeństwa pracy maszyn.
Czym jest elektrozawór hydrauliczny i jak działa?

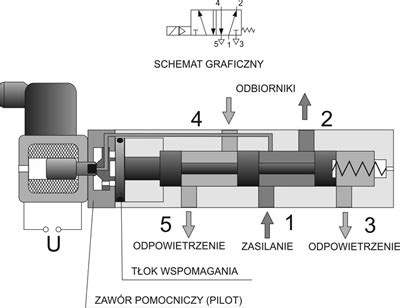

Elektrozawór hydrauliczny to element elektromechaniczny, który po podaniu napięcia na cewkę elektryczną wytwarza pole magnetyczne. Siła ta powoduje przemieszczenie trzpienia (rdzenia), co prowadzi do otwarcia lub zamknięcia kanałów przepływu oleju.
- Zasada działania: Indukcja elektromagnetyczna przekłada sygnał elektryczny na ruch mechaniczny zaworu.
- Typy pracy: W zależności od konstrukcji wyróżniamy zawory normalnie zamknięte lub normalnie otwarte.
- Odporność: Wysokiej jakości cewki muszą być odporne na wysokie temperatury, wibracje oraz pracę w trudnych warunkach środowiskowych.
Rola cewek w sterowaniu zaworami
Cewka elektrozaworu odpowiada za precyzyjne sterowanie pracą układu hydraulicznego. Dobór odpowiednich parametrów ma bezpośredni wpływ na trwałość całego podzespołu oraz stabilność pracy instalacji.
| Parametr | Znaczenie |
|---|---|
| Napięcie | Dostępne warianty 12V (maszyny mobilne) oraz 24V (przemysł/rolnictwo). |
| Wymiary | Wysokości (np. 36,3 mm - 61 mm) oraz średnice otworu (np. 12,7 mm - 20,6 mm). |
| Klasa izolacji | Określa odporność na wilgoć i temperaturę. |
Zastosowanie w opryskiwaczach i maszynach rolniczych
W rolnictwie elektrozawory są kluczowymi komponentami systemów automatyzacji. W opryskiwaczach polowych umożliwiają one sekcyjne włączanie i wyłączanie oprysku, co eliminuje nakładanie się cieczy na tych samych obszarach i optymalizuje zużycie środków ochrony roślin.
Współczesne systemy często współpracują z czujnikami wilgotności gleby i inteligentnymi sterownikami. Pozwala to na:
- Automatyczne nawadnianie w odpowiedzi na rzeczywiste potrzeby upraw.
- Precyzyjne dozowanie nawozów i cieczy roboczej.
- Sterowanie funkcjami hydraulicznymi (podnoszenie, rozkładanie belek).
Diagnostyka i najczęstsze problemy
Użytkownicy maszyn, takich jak opryskiwacze Hardi, często spotykają się z problemem „zawieszania się” hydrauliki. Częstą przyczyną jest praca w trudnych warunkach chemicznych, która powoduje pęcznienie uszczelek wewnętrznych lub zanieczyszczenie oleju.
Wskazówki diagnostyczne:
- Sprawdzenie zasilania: Należy zweryfikować, czy sterownik podaje prąd na cewkę w momencie uruchomienia danej funkcji.
- Test ręczny: Jeśli zawór posiada możliwość przesterowania ręcznego, warto sprawdzić, czy mechaniczne wymuszenie ruchu tłoczka odblokowuje funkcję.
- Czystość oleju: Zastosowanie filtra ciśnieniowego na zasilaniu rozdzielacza drastycznie zmniejsza ryzyko zacinania się zaworów.
- Weryfikacja uszczelnień: W przypadku stwierdzenia nieszczelności lub zacięć, niezbędna jest regeneracja z użyciem dedykowanych zestawów naprawczych.
Naprawa Elektrozaworu hydraulicznego sterowanego elektrycznie 12V
Pamiętajmy, że prawidłowa eksploatacja, obejmująca okresową wymianę oleju hydraulicznego, jest najtańszym sposobem na przedłużenie żywotności elektrozaworów i uniknięcie kosztownych awarii w trakcie sezonu polowego.
