Współczesne opryskiwacze rolnicze coraz częściej wykorzystują zaawansowane układy hydrauliczne sterowane elektrycznie, aby zapewnić precyzję i wydajność pracy. Kluczowym elementem tych systemów są hydrauliczne zawory sterowane cewką elektryczną, które odpowiadają za kierowanie przepływem płynu roboczego do poszczególnych funkcji maszyny. Zrozumienie ich działania, diagnostyki i konserwacji jest niezbędne dla każdego użytkownika opryskiwacza.
Zasada działania i budowa elektrozaworów w opryskiwaczach Hardi

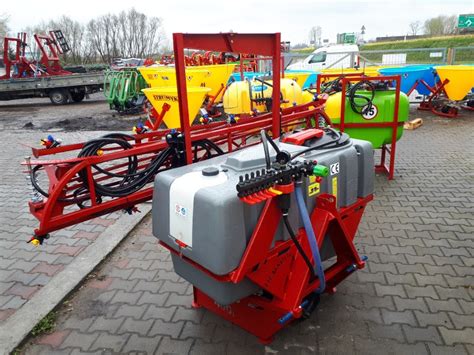

Opryskiwacze marki Hardi, podobnie jak wiele innych nowoczesnych maszyn rolniczych, są wyposażone w systemy elektrycznego rozkładania i sterowania, wykorzystujące elektrozawory. System ten składa się z bloku hydrauliki, do którego dochodzą główne przewody od pompy oraz powrót. Poszczególne funkcje, takie jak rozkładanie czy poziomowanie, są obsługiwane przez dedykowane elektrozawory, sterowane za pomocą kontrolera.

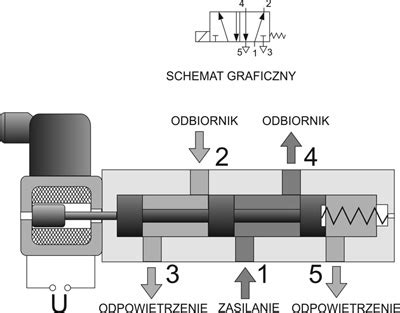

Budowa i schemat zaworu sterującego kierunkiem przepływu 4/2
Jednym z typowych zaworów stosowanych w takich układach jest zawór sterujący kierunkiem przepływu 4/2 z przekryciem ujemnym. Jest to zawór dwupołożeniowy, sterowany elektrycznie. Jego schemat, często narysowany na obudowie, pomaga w zrozumieniu jego funkcjonowania:
- Bez napięcia: zawór łączy wszystkie kanały (A, B, P, T) ze sobą, co powoduje, że pompa pracuje na przelew, a instalacja pozostaje bez ciśnienia.
- Po wysterowaniu elektrycznym: zawór przestawia się w drugie położenie i łączy pompę P z wyjściem B, a wyjście A z powrotem do zbiornika T.
Z symbolu zaworu często wynika, że można go przestawić również ręcznie, co jest przydatne w przypadku awarii elektrycznej lub w celach diagnostycznych.
Rola cewki głównej w systemie Hardi
W opryskiwaczach Hardi, które posiadają system elektrycznego rozkładania za pomocą sterownika z siedmioma przyciskami odpowiadającymi siedmiu funkcjom, często występuje także ósma cewka. Ta dodatkowa cewka pełni funkcję zabezpieczenia i jest kluczowa dla całego układu hydraulicznego. Podejrzewa się, że działa ona na zasadzie sygnału - np. uruchamia się, gdy tłok podnoszenia osiągnie poziom maksymalny. Wówczas następuje uruchomienie przelewu, a elektrozawór zwiera cewkę, która dopiero wtedy otwiera przepływ prądu dalej. Bez aktywacji tej cewki nie zadziała żadna z pozostałych funkcji hydraulicznych opryskiwacza. Jest to rodzaj zabezpieczenia, aby nie rozpocząć rozkładania ramion opryskiwacza w pozycji, w której mogłyby uderzyć w podpory lub inne elementy.
Diagnostyka i rozwiązywanie problemów
Problemy z hydrauliką, takie jak "zawieszanie się" systemu i brak reakcji na sterowanie, są często związane z nieprawidłowym działaniem elektrozaworów. W takich sytuacjach kluczowe jest przeprowadzenie odpowiedniej diagnostyki.
Sprawdzanie zasilania cewki
Pierwszym krokiem diagnostycznym jest sprawdzenie, czy sterownik podaje prąd na cewkę zaworu w momencie uruchamiania funkcji. Jeżeli prąd jest podawany, a cewka nie załącza się (nie rusza tłoczkiem), wskazuje to na problem z samym zaworem.
Jak sprawdzić elektromagnes za pomocą multimetru?
Problemy z uszczelkami i zanieczyszczenia
Częstą przyczyną zacinania się elektrozaworów jest pęcznienie uszczelek pod wpływem działania chemii lub zanieczyszczenia oleju. W takich przypadkach pomocne może być rozebranie zaworu, dokładne wymycie i sprawdzenie stanu uszczelek. Jeżeli zawór przyciera się, może to być również wina brudnego oleju lub uszkodzeń mechanicznych w jego wnętrzu.
Aby zapobiegać problemom z zanieczyszczeniami, zaleca się stosowanie filtra ciśnieniowego na zasilaniu rozdzielacza, ponieważ jakość filtrowania oleju w ciągnikach, szczególnie w prostszych modelach, bywa różna. Przerobienie opryskiwacza na własny układ hydrauliczny z osobną pompą, zbiornikiem i filtrem, a także nowym olejem, może znacząco poprawić niezawodność systemu.
Specyficzne problemy z opryskiwaczami Hardi
Właściciele opryskiwaczy Hardi zgłaszają również problemy, takie jak nierównomierne rozkładanie ramion (np. prawa strona otwiera się szybciej niż lewa) lub samoczynne uruchamianie siłownika od poziomowania belki podczas rozkładania. Takie objawy mogą wskazywać na nieprawidłowe działanie zaworów rozdzielających lub problemy z kalibracją systemu.
Rodzaje hydraulicznych zaworów sterowanych elektrycznie
W rolnictwie i budownictwie, w maszynach takich jak TURY, CYKLOPY czy maszyny budowlane, stosuje się różne typy zaworów hydraulicznych sterowanych elektrycznie. Mogą to być:
- Zawory dwudrogowe 2/2:
- Normalnie otwarte (NO): Bez prądu przepływ jest swobodny. Po podaniu napięcia przepływ jest odcinany lub blokowany w jedną/dwie strony.
- Normalnie zamknięte (NC): Bez prądu przepływ jest odcięty. Po podaniu napięcia przepływ jest otwierany.
- Z blokadą w jedną stronę: Pozwala na przepływ tylko w jednym kierunku, blokując powrót.
- Z blokadą w dwie strony: Blokuje przepływ w obu kierunkach, gdy cewka jest nieaktywna.
Zawory te występują w wersjach zasilanych napięciem 12V lub 24V, w zależności od wymagań instalacji elektrycznej maszyny. Służą one do precyzyjnego odcięcia lub otwarcia przepływu w układzie hydraulicznym.
