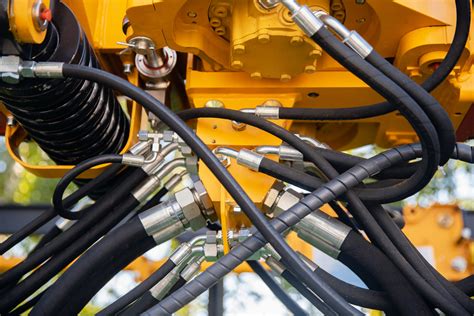

Układy hydrauliczne stanowią fundament działania tysięcy maszyn - od koparek, przez wózki widłowe, aż po zautomatyzowane linie przemysłowe. Są wykorzystywane w wielu branżach, w tym w przemyśle, rolnictwie, budownictwie, transporcie, energetyce i okrętownictwie. Tam, gdzie liczy się precyzja i siła, hydraulika odgrywa pierwszoplanową rolę. Do ich zalet możemy zaliczyć m.in. prostą, ale bardzo efektywną budowę i wysoką jakość wykonania, która sprawia, że układy hydrauliczne uznawane są za niezawodne i odporne na szkodliwe czynniki zewnętrzne.
Jednak, jak każde rozwiązanie techniczne, także i układy hydrauliczne bywają zawodne. Systemy hydrauliczne pracują pod dużym ciśnieniem, w różnych cyklach i często w trudnych warunkach środowiskowych. Wysoka temperatura, drgania, zanieczyszczenia czy brak regularnej konserwacji to tylko niektóre z czynników, które przyspieszają zużycie podzespołów. Raz na jakiś czas potrafią one ulec awarii. Często winna jest tu rutyna, brak analizy trendów zużycia i niedostateczna dokumentacja serwisowa. Większości awarii można zapobiec.
Symptomy awarii układu hydraulicznego
Awarie układu hydraulicznego możemy rozpoznać między innymi po skokowej pracy, przeciekach oleju, niecodziennych dźwiękach wydawanych przez urządzenie, a także po spadku wydajności i mocy maszyny. Nawet najlepszy układ można uszkodzić przez nieuwagę. W grę wchodzą praktycznie wszystkie odbiegające od normy sytuacje, z którymi nie mieliśmy do czynienia wcześniej.
Szybkie zweryfikowanie awarii wymaga posiadania sporej wiedzy na temat działania układów hydraulicznych i jego poszczególnych elementów. Jeżeli nie posiadamy wystarczającej wiedzy, nie powinniśmy na własną rękę zabierać się za naprawę, ponieważ może to doprowadzić do zrobienia krzywdy sobie, czy też osobie, która na co dzień obsługuje urządzenie. Ciśnienia w maszynach sięgają nawet 700 bar, podczas gdy zwykła woda z kranu ma około 4 bar. Najwyższe ciśnienia mają ogromną siłę, a woda pod tak dużym ciśnieniem potrafi np. przeciąć metal.
Najczęstsze przyczyny awarii w układach hydraulicznych
Najczęściej w układzie awarii ulegają elementy, które działają w sposób ciągły i są poddawane największym obciążeniom. Są to m.in. siłowniki, pompy czy silniki. Przyczyn awarii układów może być wiele, niektóre z nich lubią się powtarzać, dlatego tak ważne są regularne przeglądy układu.
1. Awaria pompy hydraulicznej
Pompa to serce układu. Jej awaria zwykle oznacza brak ciśnienia i zatrzymanie całego systemu. Problemy z pompą hydrauliczną napędzającą hydraulikę siłową w maszynach budowlanych są dość powszechne i mogą znacząco wpłynąć na sprawność oraz wydajność pracy tych urządzeń. Pompa jest sercem całego układu hydraulicznego zasilanego pracą cieczy roboczej; to za jej pomocą uruchamia się wywroty przyczep, ładowacze czołowe i podnośniki. Odpowiada ona bowiem za przetłaczanie płynu hydraulicznego, a także za generowanie niezbędnego ciśnienia do napędu różnych komponentów maszyny, takich jak siłowniki hydrauliczne czy silniki.
Jednakże z uwagi na intensywne użytkowanie oraz narażenie na działanie wysokich obciążeń i warunków środowiskowych, pompy hydrauliczne są podatne na różnego rodzaju awarie i problemy. Najczęstszymi z nich są wycieki oleju, spadek wydajności, hałas oraz drgania, a także utrata ciśnienia czy nawet całkowite zatrzymanie pracy. Bezpośrednia przyczyna problemu może wiązać się z uszkodzeniem sprzęgła, elementów tłocznych lub zaworów. Objawy takie jak pulsacja przepływu, nietypowe dźwięki czy skoki parametrów powinny natychmiast wzbudzić czujność.
Jak zapobiegać? Regularnie monitorować ciśnienie i temperaturę, wymieniać olej i filtry, stosować właściwie dobraną pompę do warunków pracy. Aby zapobiec tym usterkom, koniecznie trzeba regularnie sprawdzać i konserwować maszynę. Należy także szybko wymieniać zużyte części oraz dbać o czystość. Warto ponadto kontrolować jakość oraz czystość płynu hydraulicznego i przeprowadzać regularne przeglądy techniczne. Dzięki temu można nie tylko minimalizować ryzyko awarii, ale także utrzymać wysoką wydajność i efektywność pracy maszyny budowlanej.
2. Uszkodzenia siłowników i tłoków
Siłowniki zamieniają ciśnienie cieczy w ruch. Ich awaria może unieruchomić maszynę lub osłabić jej siłę roboczą. Uszkodzenia tłoków i cylindrów hydraulicznych to kolejny problem obniżający funkcjonalność maszyn rolniczych. Są to integralne elementy układu hydraulicznego, odpowiedzialne za generowanie siły i ruchu potrzebnego do wykonywania różnorodnych zadań budowlanych. Jednakże ze względu na intensywne użytkowanie narażone są one na działanie wysokich obciążeń oraz zużycie. To zaś może prowadzić do różnego rodzaju uszkodzeń.
Najczęstszymi problemami związanymi z tłokami i cylindrami są zużycia uszczelnień, pęknięcia, wycieki oleju hydraulicznego oraz nadmierny ścier na ich powierzchniach. Te z kolei mogą prowadzić do utraty ciśnienia, spadku wydajności maszyny, a w skrajnych przypadkach nawet do całkowitego zatrzymania pracy. Aby zapobiec tego rodzaju problemom, konieczne jest regularne przeglądanie i konserwacja tłoków i cylindrów. Czynności te powinny także obejmować wymianę zużytych uszczelnień, monitorowanie stanu powierzchni oraz dbanie o czystość i jakość używanego oleju. Ponadto należy unikać przekraczania dopuszczalnych obciążeń oraz stosować się do zaleceń producenta dotyczących eksploatacji maszyny.
3. Problemy z zaworami hydraulicznymi
Zawory sterują ruchem cieczy - odpowiadają za kierunek, ciśnienie i kolejność pracy układu. Ich uszkodzenie lub zużycie wpływa bezpośrednio na precyzję i bezpieczeństwo działania całego układu. Dodatkowym wyzwaniem jest awaryjność zaworów sterowanych elektronicznie, szczególnie w instalacjach narażonych na wilgoć lub skoki napięcia. W takich przypadkach wymagane jest nie tylko czyszczenie i regeneracja zaworów, ale również kontrola obwodów sterujących i zabezpieczeń.
4. Nieszczelności przewodów i połączeń
Jedną z najczęstszych usterek są nieszczelności w układzie. Mogą one dotyczyć zarówno połączeń przewodów hydraulicznych (elastycznych i sztywnych), jak i uszczelek w siłownikach, pompach czy zaworach. Przewody przenoszą ciecz pod ogromnym ciśnieniem (nawet 700 barów). Skutki nieszczelności to spadek ciśnienia, zanieczyszczenie otoczenia, a nawet zagrożenie dla operatora.
Długotrwała eksploatacja układu z niewykrytą nieszczelnością może doprowadzić do poważniejszych uszkodzeń wewnętrznych. Wyciekający olej nie tylko zanieczyszcza otoczenie, ale również zmniejsza efektywność energetyczną całego układu. Wycieki hydrauliczne w maszynach budowlanych stanowią istotny problem, który może prowadzić do poważnych konsekwencji zarówno dla nich, jak i dla całego procesu budowy.
Usterki te mogą występować w różnych miejscach układu hydraulicznego, takich jak przewody, złącza, zawory czy cylindry. Zazwyczaj powodują je uszkodzenia uszczelnień, pęknięcia lub zużycie części. Wycieki z układu hydrauliki siłowej w krótkim czasie unieruchomią koparkę, ładowacz czy wywrotkę - maszyny, bez których trudno sobie wyobrazić prace budowlane i ziemne.
Konsekwencje wycieków hydraulicznych mogą być znaczące, obejmując straty płynu hydraulicznego, spadek ciśnienia, utratę wydajności maszyny oraz ryzyko wypadków związanych z przeciekiem płynu na placu budowy. Ponadto przecieki mogą prowadzić do zanieczyszczenia terenu i środowiska, co z kolei może być nie tylko szkodliwe dla otaczającej przyrody, ale także wymagać dodatkowych nakładów finansowych na czyszczenie i rekultywację terenu. Dlatego też ważne jest regularne monitorowanie układu hydraulicznego pod kątem wycieków oraz natychmiastowa reakcja na ich wystąpienie.
5. Przegrzewanie się oleju hydraulicznego
Układ może działać z pozoru prawidłowo, ale jeśli temperatura oleju stale przekracza 80°C, wewnętrzne zużycie rośnie błyskawicznie. Przegrzewanie nie tylko niszczy olej, ale prowadzi też do deformacji komponentów układów hydraulicznych oraz uszczelnień. Aby temu przeciwdziałać, warto zadbać o sprawny układ chłodzenia, odpowiednie ustawienie ciśnienia na zaworach oraz zastosowanie cieczy roboczych o właściwych parametrach temperaturowych.
6. Zanieczyszczenia w układzie
Olej w układzie hydraulicznym powinien być czysty jak w laboratorium. Resztki po montażu (np. opiłki metalu, woda, kurz) czy degradacja oleju (np. utlenianie) to poważne zagrożenie. Jak pokazują statystyki, nawet 80-90% awarii hydrauliki ma związek z zanieczyszczeniami. Czysty olej to podstawa sprawnej hydrauliki. Niestety, w praktyce często dochodzi do jego zanieczyszczenia - opiłkami metalu, wodą, kurzem czy resztkami starego płynu.
Warto podkreślić, że zanieczyszczony olej nie tylko niszczy podzespoły, ale również obniża jakość pracy całego systemu. Ciecz o zmienionej lepkości trudniej poddaje się kontroli, co skutkuje nieregularnym działaniem i większym zużyciem energii. Zanieczyszczenia w układzie hydraulicznym zawsze stanowią poważny szkopuł, który zwykle znacząco wpływa na jej sprawność oraz trwałość. Czystość bowiem płynu hydraulicznego jest podstawowym parametrem dla prawidłowego funkcjonowania. Jest tak, ponieważ nawet najmniejsze zabrudzenia mogą spowodować poważne uszkodzenia elementów, takich jak pompy hydrauliczne, zawory czy cylindry.
Zabrudzenia mogą mieć różne źródła. Do tych najczęściej spotykanych należą mechaniczne, pochodzące z zużywających się elementów maszyny. Mogą to jednak być także zanieczyszczenia chemiczne. Zdarza się także, że pojawiają się one w układzie podczas serwisowania maszyny. Konsekwencji zaś ich obecności nie wolno bagatelizować. Obejmować mogą one bowiem spadek wydajności, zwiększone zużycie energii, awarie oraz skrócenie żywotności poszczególnych części. Dlatego też regularna konserwacja i utrzymanie czystości systemu hydraulicznego są tak ważne dla zapobieżenia problemom z zanieczyszczeniami w układach hydrauliki siłowej.

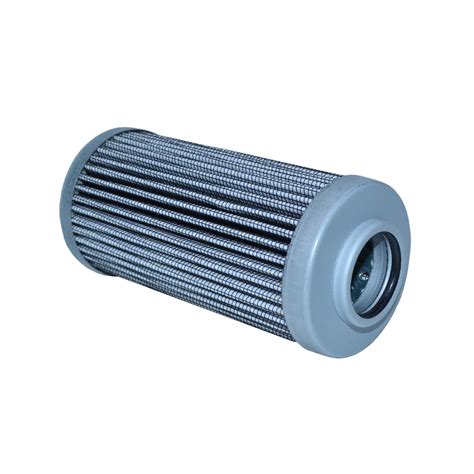

Popularne środki zapobiegawcze obejmują stosowanie dobrej klasy filtrów oraz regularne ich wymiany, a także okresowe czyszczenie zbiornika na płyn hydrauliczny oraz monitorowanie stanu czystości samego płynu poprzez analizę próbek. Dzięki temu można utrzymać układ maszyny budowlanej w optymalnym stanie.
7. Powietrze w układzie hydraulicznym
Obecność powietrza w układzie hydraulicznym to kolejna częsta przyczyna usterek. Objawy zapowietrzenia to przede wszystkim nieregularna praca siłowników, drgania, hałas i opóźniona reakcja systemu. Jeśli powietrze nie zostanie szybko usunięte, prowadzi do kawitacji i niszczenia elementów roboczych. Oprócz standardowego odpowietrzania warto w takich przypadkach skontrolować również sposób napełniania układu i zastosować odpowiednie procedury montażowe.
8. Błędy ludzkie i nieprawidłowy montaż
Nawet najlepszy układ można uszkodzić przez nieuwagę. Nieprawidłowy montaż - np. błędne podłączenie komponentów lub użycie niewłaściwych narzędzi - może prowadzić do poważnych problemów. Jak ograniczyć ryzyko? Wprowadź czytelne procedury, listy kontrolne, oznaczenia komponentów. Szkol operatorów cyklicznie - nie tylko przy uruchomieniu maszyny.
9. Zaniedbana konserwacja i monitoring
Czasem układ hydrauliczny zawodzi nie z powodu awarii, a przez… zaniedbanie. Niezwykle istotna jest odpowiednia dokumentacja serwisowa oraz dostęp do historii przeglądów. Dzięki niej łatwiej wychwycić wzorce awaryjności i zapobiegać powtarzającym się problemom. Warto również inwestować w monitoring parametrów pracy - czujniki ciśnienia, temperatury czy jakości oleju pozwalają wykryć nieprawidłowości, zanim dojdzie do poważnej awarii. Pamiętaj - zielona kontrolka nie zawsze znaczy, że wszystko działa.
Nowoczesne układy hydrauliczne coraz częściej opierają się na automatyce. Wdrażanie systemów rejestrujących historię pracy, np. liczby cykli, czas pracy, obciążenia, jest kluczowe. Nieustabilizowane ciśnienie robocze to znak, że w systemie dzieje się coś niepokojącego. Wahania mogą świadczyć o problemach z pompą, zaworami, nieszczelnościami lub zapowietrzeniem. Wczesna diagnoza i szybka reakcja mogą znacząco ograniczyć ryzyko przestoju.
10. Niska jakość podzespołów
Nie bez znaczenia dla trwałości i niezawodności układów hydraulicznych jest jakość zastosowanych części. Pompy, siłowniki, zawory czy przewody wykonane z tańszych materiałów szybciej ulegają zużyciu i nie radzą sobie w wymagającym środowisku przemysłowym. Dlatego warto zwracać uwagę nie tylko na parametry techniczne, ale też na producenta i jakość wykonania elementów. Wysokiej klasy części, mimo wyższej ceny, zapewniają lepszą szczelność, mniejsze zużycie i odporność na zmienne warunki pracy. Warto zainwestować w europejskie elementy, które gwarantują dłuższą żywotność, a co za tym idzie mniej awarii.
Problemy z hydrauliką FASSI F130A.22 (HDS) i sterowaniem
Użytkownik zgłasza problemy z HDS FASSI F130A.22 (sprowadzony z Francji) ze sterowaniem radiowym. Ostatnio podczas rozkładania podpór zaczął piszczeć i wyświetlał jakieś "numerki" (zapewne kody błędów). Radio przestało działać, sterowanie manualne również, pomimo wyłączania wyłącznikiem awaryjnym ("grzybkiem"). Zadziałało dopiero po ponownym uruchomieniu silnika. W odpowiedziach poruszane są możliwe przyczyny problemów, takie jak uszkodzone okablowanie, błędy w elektronice, a także konieczność podłączenia do komputera diagnostycznego.
Inny użytkownik z tym samym komputerem zgłasza, że co jakiś czas zapalają się trzy diody: XP, LMI, a przy sygnale wyświetlacz sieci świeci, lecz nic nie wyświetla. Wyświetlacz nie pokazuje żadnych wskazań, jedynie świeci. Żuraw pracuje, ponieważ poprzednicy przełączyli go w tryb awaryjny. Z informacji wynika, że komputer zawieszał się podczas pracy, co sugeruje konieczność jego naprawy.
Wyświetlacz powinien pokazywać cokolwiek po podłączeniu samego zasilania, nawet jeśli komputer leży na stole. Są dwa wyjścia: albo jest przestawiony kontrast (mała śrubeczka przy samym wyświetlaczu, widoczna po odkręceniu panelu), albo konieczne jest podpięcie pod komputer diagnostyczny i sprawdzenie, co działa, a co nie. Diody F1 i F2 są w tej chwili właściwie nieistotne - informują o tym, które funkcje przycisków panelu są aktywne. Alarm 24 sugeruje problem programowy, który powinien dać się skasować przyciskiem LMI na panelu.
Kolejny problem dotyczy HDS-a, który po rozpoczęciu pracy działa 5 minut, po czym zaczyna piszczeć i działa tylko podnoszenie, a opuszczanie już nie. Poza tym na wyświetlaczu nic się nie wyświetla. Działają inne diody przy przyciskach, ale nie działa pasek przeciążeń i wyświetlacz.
Podsumowanie i zapobieganie awariom
Układy hydrauliczne to skomplikowane i złożone części maszyn, które pełnią najważniejszą rolę w działaniu danego urządzenia. Aby uniknąć awarii, najprostszym rozwiązaniem jest po prostu regularna konserwacja i przeglądy. Nie bez znaczenia jest także jakość poszczególnych podzespołów układu. Kluczem do niezawodności układów hydraulicznych jest prewencja. I co najważniejsze - nie warto ignorować pierwszych objawów. Systemy hydrauliczne nie muszą być źródłem problemów, jeśli odpowiednio się o nie dba. Doświadczony serwis, regularne przeglądy i świadomość nawet niewidocznych zagrożeń to najlepszy sposób na ich długą i bezawaryjną pracę.
