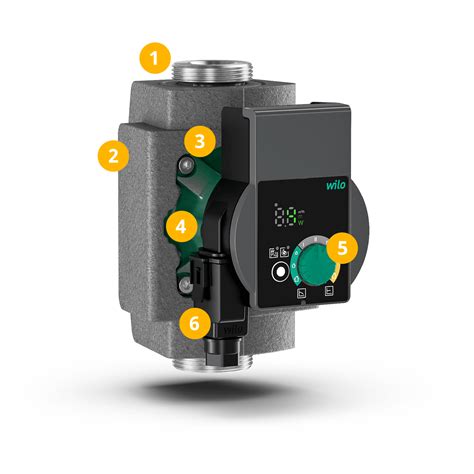

Wilo Yonos PICO1.0 to nowa generacja wysokowydajnych pomp obiegowych, przeznaczonych do systemów grzewczych i klimatyzacyjnych, instalowanych w domach jednorodzinnych oraz bliźniaczych. Charakterystycznym elementem tej pompy jest zielony przycisk sterujący, który zapewnia maksymalny komfort podczas jej uruchamiania i konserwacji.
Standardowe ustawienia dla grzejników i ogrzewania podłogowego, symbolicznie przedstawione piktogramami, pozwalają zaoszczędzić czas podczas uruchamiania. Dzięki jeszcze lepszej efektywności energetycznej, pompa redukuje zużycie energii, które jest zawsze przejrzyście wyświetlane i kontrolowane za pomocą wyświetlacza LED. Kompaktowa konstrukcja sprawia, że wymiana pompy jest jeszcze łatwiejsza.
Kluczowe Cechy i Zalety
- Maksymalny komfort obsługi dzięki intuicyjnemu interfejsowi użytkownika z technologią zielonego przycisku.
- Optymalna efektywność energetyczna dzięki technologii opartej na silniku EC, ustawieniom z dokładnością do 0,1 m oraz wyświetlaniu aktualnego zużycia energii.
- Szybka i prosta instalacja, a także bezproblemowa wymiana dzięki nowej, zoptymalizowanej konstrukcji.
- Łatwa konserwacja i wysokie bezpieczeństwo eksploatacji dzięki funkcjom ochronnym, takim jak automatyczne ponowne uruchamianie czy funkcja ręcznego odpowietrzania.
- Maksymalne bezpieczeństwo działania dzięki sprawdzonej technologii.
Konstrukcja i Zastosowanie

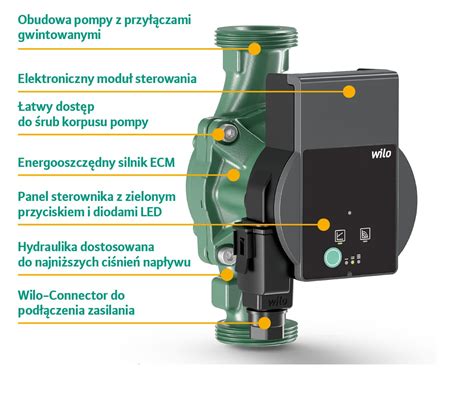

Wilo Yonos PICO1.0 to bezdławnicowa pompa obiegowa z przyłączem gwintowanym, wyposażona w silnik EC odporny na prąd blokady oraz zintegrowaną elektroniczną regulację mocy.
Znajduje zastosowanie w tetszőleges systemach ciepłej wody użytkowej, klimatyzacji oraz przemysłowych systemach cyrkulacyjnych dowolnego typu.
Tryby Regulacji
Pompa Wilo Yonos PICO1.0 oferuje dwa główne tryby regulacji dla optymalnego dopasowania wydajności:
- Δp-c (stała różnica ciśnień)
- Δp-v (zmienna różnica ciśnień)
Funkcjonalność Pompy Wilo Yonos PICO1.0
Funkcje Ręczne
- Ustawienie trybu regulacji.
- Ustawienie wydajności pompy (wysokość podnoszenia).
- Funkcja odpowietrzania.
Funkcje Automatyczne
- Płynna regulacja wydajności zależna od trybu regulacji.
- Automatyczna funkcja odblokowania.
Funkcje Sygnalizacyjne i Wyświetlające
- Wyświetlanie poboru mocy (W).
- Wyświetlanie aktualnej wysokości podnoszenia podczas ustawiania.
- Wyświetlanie komunikatów o błędach (kody błędów).
- Wyświetlanie aktywnej funkcji odpowietrzania.
Wyposażenie i Dane Techniczne
W standardowym zakresie dostawy pompy Wilo Yonos PICO1.0 znajdują się: pompa, Wilo-Connector, uszczelki oraz instrukcja montażu i obsługi.
Dodatkowe elementy wyposażenia obejmują:
- Zaczep na klucz na korpusie pompy.
- Szybkie podłączenie elektryczne za pomocą złącza Wilo.
- Silnik odporny na prąd blokady, co eliminuje potrzebę stosowania dodatkowej ochrony silnika.
- Filtr cząstek stałych.
- Wbudowana regulacja różnicy ciśnień sprawia, że pompa Wilo Yonos PICO 25/1-4 jest szczególnie przydatna w systemach z zaworami termostatycznymi.
Parametry Techniczne
- Temperatura tłoczonego medium: od -10 °C do +95 °C.
- Przyłącze sieciowe: 1~230 V, 50 Hz.
- Stopień ochrony IP: X4 (dla modelu 25/1-8) / IPX2 (dla modelu 25/1-4), zgodnie z normami Międzynarodowej Komisji Elektrotechnicznej (IEC).
- Przyłącze gwintowane: Rp ½, Rp 1, Rp 1¼ (dla modelu 25/1-4) / Rp 1, Rp 1 i Rp 11 (dla modelu 25/1-8).
- Maksymalne ciśnienie robocze: 6 bar.
Korpus pompy jest wykonany z żeliwa szarego (EN-GJL-200). Wytrzymały, odporny na zużycie wirnik z tworzywa sztucznego (PP-40% GF z włóknem szklanym) oraz niezawodny wał ze stali nierdzewnej gwarantują długą żywotność. Łożyska z węgla impregnowanego metalem zapewniają stabilne i długotrwałe działanie.
Akcesoria i Opcje Montażowe
Dostępne są różnorodne akcesoria ułatwiające montaż i konserwację pompy Wilo Yonos PICO1.0, zapewniając elastyczność instalacji dzięki kompaktowej konstrukcji.
Elementy Przyłączeniowe
Dla cyrkulacyjnych pomp z przyłączem gwintowanym dostępne są specjalne złączki z żeliwa ciągliwego, przeznaczone do podłączenia rur miedzianych z gwintem rurowym Whitworth według DIN EN 10226-1. Zestawy te zawierają dwie nakrętki łączące, dwie wkładki i dwie płaskie uszczelki. Dostępne są również adaptery gwintowane G 1½ -> G 2 (pierścienie gwintowane) do pomp z przyłączem gwintowanym, umożliwiające podłączenie do rur DN 25 -> DN 30.
Adaptery Gwintowane Wilo-R
Adaptery gwintowane Wilo-R (np. R 2, R 6, R 1, R 7, R 24) wykonane z żeliwa szarego służą do wyrównywania długości montażowej przy wymianie pompy. Są one projektowane do kompensacji długości w przypadku połączeń rurowych skręcanych. Każdy zestaw zawiera jeden adapter gwintowany i dwie uszczelki.
Pierścienie Kołnierzowe Wilo-RF
Pierścienie kołnierzowe Wilo-RF (np. RF 7, RF 9, RF 13, RF 10) służą do wyrównywania długości montażowej przy wymianie pomp skręcanych, w przypadku połączeń kołnierzowych. Dostępne są w wersji z kołnierzem owalnym (DN 25, rozstaw otworów: Ø 80 mm) lub okrągłym. Każdy zestaw zawiera jeden pierścień kołnierzowy, dwie uszczelki oraz śruby i nakrętki odpowiednie do wymiarów kołnierza.
Izolacja Termiczna
Dostępna jest pasująca osłona termoizolacyjna (kod 4206066) do izolacji korpusu pompy w zastosowaniach grzewczych. Jest odpowiednia do pomp z przyłączem gwintowanym o długości montażowej 130 i 180 mm. Może zmniejszyć straty ciepła pompy nawet o 85%, zapewniając równomierny rozkład temperatury i obniżając całkowite zapotrzebowanie na energię w systemie grzewczym, co przekłada się na oszczędności kosztów energii.
