Wymagania przestrzenne dla wózka widłowego: szerokość korytarza roboczego

W każdym magazynie, gdzie wózki widłowe są na porządku dziennym, odpowiednia szerokość dróg jest niezbędna, aby uniknąć kolizji i wypadków, zwiększyć efektywność operacyjną oraz optymalizować przepływ towarów. Prawidłowe zarządzanie przestrzenią magazynową może podnieść efektywność operacyjną. Dokładne ustalenie wymiarów korytarzy ma fundamentalne znaczenie dla bezpieczeństwa i efektywności operacyjnej.

Regulacje prawne i normy

Polskie przepisy, takie jak norma PN-M-78010:1968 oraz Rozporządzenie Ministra Pracy z 1997 roku, precyzyjnie definiują minimalne wymagania dotyczące szerokości korytarzy roboczych (aisle width), uwzględniając zarówno aspekty bezpieczeństwa, jak i efektywnego zagospodarowania przestrzeni magazynowej. W porównaniu z amerykańskimi standardami OSHA, polskie normy wyróżniają się silnym naciskiem na połączenie wymogów inżynieryjnych z praktycznymi rozwiązaniami stosowanymi w projektowaniu przestrzeni magazynowych.

Regulacje dotyczące korytarzy roboczych uwzględniają nie tylko szerokość przejazdów, lecz także przestrzeń wymaganą do obsługi załadunku oraz minimalne odstępy, które zwykle sięgają około 305 mm, aby zapewnić bezpieczne warunki operacyjne. Analiza porównawcza norm polskich i międzynarodowych wskazuje, że mimo podobieństw wynikających z uniwersalnych zasad bezpieczeństwa, różnice w metodologii wymiarowania korytarzy mają wpływ na dobór optymalnych rozwiązań technologicznych oraz konkretnych modeli wózków.

Norma PN-M-78010:1968

Norma PN-M-78010:1968 „Transport wewnętrzny. Drogi i otwory drzwiowe. Wytyczne projektowania” stanowi złożony zbiór wytycznych, które precyzyjnie określają parametry przestrzeni magazynowej. Dokument ten definiuje zasady kalkulacji minimalnej szerokości korytarzy roboczych, biorąc pod uwagę wymiary pojazdów takich jak Reach Truck czy wózki systemowe VNA. W praktyce, normy te są kluczowe przy projektowaniu układu magazynu. Implementacja zaleceń normy PN-M-78010:1968 umożliwia odpowiedni dobór wózków, m.in. Reach Trucks oraz VNA, które dzięki zaawansowanej konstrukcji i systemom nawigacji idealnie odpowiadają wymogom standardów.

Normy EN 15635 i EN 15620

Obowiązującą przy projektowaniu magazynu, w tym wytyczaniu szerokości korytarzy roboczych dla wózków widłowych, jest norma EN 15635. W Polsce zagadnienia dotyczące magazynowania oraz aspektów towarzyszących zawarte są w tej normie. Dodatkowo, przy planowaniu odległości między regałami należy uwzględnić normę PN-EN 15620 (dotyczącą tolerancji wymiarowych i instalacyjnych).

Rozporządzenia krajowe

Prawidłowe wymiary dla dróg transportowych wyznaczonych w magazynie, tak aby zachowane zostało bezpieczeństwo zarówno osób, jak i przemieszczanych towarów, regulują liczne przepisy. Informacje oraz zapisy na ten temat znaleźć można w:

• Rozporządzeniu Ministra Pracy i Polityki Socjalnej z 26 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (z późniejszymi zmianami). Minimalne wymiary dróg i przejść określają Polskie Normy. Rozporządzenie MPiPS z 26.9.1997 w sprawie ogólnych przepisów bhp (tj. Dz.U. z 2003 r. Nr 196. poz. 1650) wskazuje, że drogi i przejścia powinny posiadać wymiary odpowiednie do liczby potencjalnych użytkowników oraz rodzajów i wielkości stosowanych urządzeń transportowych i przemieszczanych ładunków.
• Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami).
• Polskich Normach (głównie dotyczących transportu wewnętrznego oraz projektowania dróg i otworów drzwiowych).
• Prawie o ruchu drogowym z 20 czerwca 1997 roku.

Standardy OSHA (USA)

System OSHA kładzie szczególny nacisk na szerokość korytarzy roboczych jako kluczowy czynnik gwarantujący bezpieczeństwo podczas pracy wózków widłowych. Przepisy te określają, że każdy typ sprzętu, od wózków Reach Truck po urządzenia VNA, powinien funkcjonować w przestrzeni umożliwiającej sprawne, bezkolizyjne manewry. Integralnym elementem norm OSHA jest także szkolenie operatorów oraz bieżąca kontrola warunków pracy. Oprócz odpowiedniej szerokości korytarzy, regulacje te obejmują wskazania dotyczące zapewnienia właściwej przestrzeni roboczej do obsługi ładunków. W kontekście porównania z obowiązującymi w Polsce przepisami, normy OSHA charakteryzują się większą elastycznością i uniwersalnością. Umożliwia to dostosowanie rozwiązań do szerokiego spektrum konstrukcji wózków oraz różnorodnych warunków operacyjnych.

Czynniki wpływające na szerokość korytarza roboczego

Efektywne projektowanie układu magazynu wymaga precyzyjnego dostosowania przestrzeni do specyfiki używanych wózków widłowych oraz charakteru prowadzonych operacji. Właściwie zaprojektowany układ może zwiększyć pojemność magazynową przy jednoczesnym skróceniu czasu realizacji operacji i poprawie bezpieczeństwa pracy. Szerokość korytarza roboczego zależy przede wszystkim od typu używanych wózków widłowych i sposobu składowania.

Typ wózka widłowego

• Wózki czołowe: Dla standardowych wózków czołowych przewożących europalety minimalna szerokość korytarza obliczana jest według wzoru: długość wózka z ładunkiem + 2×200 mm marginesu bezpieczeństwa. Dla wózków czołowych zaleca się szerokość korytarza 3-3,5 m, aby możliwe było swobodne manewrowanie oraz mijanie.
• Wózki Reach Truck: Operowanie ciężkim ładunkiem w ograniczonej przestrzeni wyklucza użycia tradycyjnych wózków czołowych. Korytarz roboczy wózka widłowego typu Reach Truck to najczęściej od 2 800 mm do 3 200 mm. Dodatkowe parametry, które definiują klasę i użyteczność tego typu sprzętu, to maksymalna wysokość podnoszenia oraz niskie spadki udźwigu na wysokości.
• Wózki systemowe VNA: Korytarz roboczy wózka widłowego systemowego VNA to około 1 700 mm. Doskonałym przykładem takiego rozwiązania są modele TSP 6500 i TSP 7000. Wózki VNA są dwukrotnie tańsze w obsłudze i co najmniej o tyle samo bardziej wydajne niż wózki Reach Truck.
• Wózki wieżowe: Stanowią wyjątek od reguły dotyczącej większej szerokości korytarzy komunikacyjnych.

Producenci wózków widłowych często dostarczają rekomendacje dotyczące optymalnej szerokości dróg, zawierające dane na temat każdego typu i modelu wózka. Specyfikacje te wskazują informacje konieczne do zaprojektowania obiektu, tzn. przede wszystkim szerokość korytarza potrzebną do ruchu urządzenia, wysokość podnoszenia ładunku oraz wysokość wysuwanego masztu.

Rodzaj i charakter pomieszczenia

Ciągi komunikacyjne zależą od:

• natężenia ruchu pracowników pieszych i/lub pojazdów magazynowych;
• gabarytu i rodzaju wykorzystywanych urządzeń;
• rozkładu stref magazynowych;
• rodzaju i charakteru pomieszczenia;
• typu transportowanych i składowanych ładunków.

Układ regałów

Wybór systemu regałowego ma fundamentalny wpływ na projektowanie układu magazynu.

• Regały paletowe dwurzędowe (drive-in) pozwalają na składowanie w głąb, redukując liczbę korytarzy, ale wymagają szerszych alejek wjazdowych (4-4,5 metra) i ograniczają dostęp do pojedynczych palet. We wjezdnym systemie magazynowym wózki wjeżdżają do korytarzy z uniesionym ładunkiem, co powoduje wydłużenie czasu manewrów. Należy zatem wziąć pod uwagę szerokość urządzenia oraz minimalny odstęp 50 mm (25 mm z każdej strony) między urządzeniem i prowadnicami.
• Regały przepływowe eliminują konieczność wjazdu wózka między regały, ale wymagają znacznej wysokości dla zachowania odpowiedniego kąta nachylenia.
• Systemy mobilnych regałów, choć maksymalizują wykorzystanie powierzchni, wymagają szczególnej uwagi przy projektowaniu.

Wszystkie zastosowane w magazynie regały powinny być odpowiednio wytrzymałe i stabilne, a także ustawione zgodnie z określonymi przez przepisy zasadami. Przyjmuje się zasadę, że odległość między regałami w magazynie powinna być dostosowana do rodzaju stosowanych środków transportowych. Minimalna odległość między regałami zależy od tego, czy magazyn obsługiwany jest ręcznie, czy z wykorzystaniem wózków widłowych. Przy obsłudze ręcznej wystarczy zwykle około 75-100 cm, aby pracownik mógł swobodnie się poruszać.

Wysokość składowania

Dla magazynów wysokiego składowania powyżej 10 metrów konieczne jest uwzględnienie dodatkowej przestrzeni manewrowej dla bezpiecznego operowania na wysokości. Szerokość korytarza powinna być zwiększona o 100 mm na każde 3 metry wysokości podnoszenia powyżej standardowych 6 metrów. Wózki widłowe wysokiego składowania umożliwiają realizację procesu na wysokości 13 metrów. Szczególnie wyróżnia je niski całkowity koszt posiadania. Wózki systemowe VNA są dedykowane do kompletacji, jak i do składowania całych palet w regałach.

Jednym z wymiarów zawartych w specyfikacji, na jaki należy zwrócić szczególną uwagę, jest wysokość podnoszenia, tzn. odległość od podłogi do górnej części wideł. Obliczając maksymalną wysokość najwyższego poziomu regału magazynowego, należy pamiętać o części palety znajdującej się pod widłami (ponieważ widły wkładane są między jej nóżki). Należy również ocenić wysokość złożonych masztów w celu ustalenia wymiarów wysokości drzwi i przejść pod regałami, stropów (w przypadku, gdy wózki przemieszczają się pod podestami) itd. Istnieją sytuacje, w których zewnętrzne boczne ramy należy wydłużyć co najmniej o 500 mm powyżej ostatniego poziomu ładunkowego, a wewnętrzne o 100 mm.

Obliczanie szerokości korytarza roboczego

Szerokość korytarza roboczego zależy od rodzaju wózka i jego gabarytów. Szerokość korytarza oblicza się, biorąc pod uwagę długość wózka widłowego wraz z paletą, promień skrętu pojazdu oraz margines bezpieczeństwa. Standardowo przyjmuje się długość wózka + długość palety (np. 1200 mm) + ok. 200-300 mm zapasu.

Drogi transportowe w ruchu jednostronnym

Dla silnikowych pojazdów transportowych poruszających się w ruchu jednostronnym (bez równoczesnego ruchu pieszego i innych środków transportu) minimalna szerokość drogi na odcinkach prostych powinna wynosić:

B = a + 60 cm

Gdzie: a to szerokość środka transportowego, ewentualnie gdy wózek przewozi ładunek szerszy niż wózek przyjmuje się szerokość ładunku. Szerokość drogi B nie powinna być jednak mniejsza niż 120 cm. Dla ruchu jednokierunkowego wystarczy szerokość odpowiadająca wymiarowi wózka + 1 m zapasu.

Drogi transportowe z ruchem pieszym

Gdy pomiędzy regałami mogą poruszać się w tym samym czasie piesi, to szerokość B powinna wynosić co najmniej:

B = a + 100 cm

Minimalny 50-centymetrowy odstęp między wózkiem a regałem, jako odległość bezpieczna dla ciała ludzkiego (w przypadku pojawienia się człowieka między regałami), wynika również z treści polskiej normy PN-EN 349+A1:2012 „Maszyny Bezpieczeństwo. Zgodnie z zasadami BHP pieszy powinien zachować co najmniej 1 m odstępu od poruszającego się wózka widłowego. Jeżeli korytarze te będą także użytkowane przez pracowników, należy zapewnić minimalną szerokość 1 m przeznaczoną wyłącznie dla pieszych. Gdy zastosowane są przejazdy dla wózków widłowych, równolegle należy zapewnić osobne przejście dla pieszych. Minimalna szerokość przejścia dla pieszych powinna wynosić 0,75 m, ale w miejscach, gdzie ruch jest intensywny, zaleca się co najmniej 1-1,2 m.

Drogi transportowe w ruchu dwukierunkowym

Przy ruchu dwukierunkowym droga powinna umożliwiać bezpieczne mijanie - zwykle 3,5-4 m.

Projektowanie stref funkcjonalnych

Strefy rozładunku i załadunku

Strefy rozładunku i załadunku wymagają szczególnie przemyślanego projektowania. Przestrzeń przed rampą powinna umożliwiać swobodny obrót wózka z pełnym ładunkiem - minimum 1,5-krotność długości najdłuższego używanego wózka.

Miejsca ładowania baterii

Miejsca ładowania baterii wózków elektrycznych należy zlokalizować w dobrze wentylowanych obszarach, z dostępem do instalacji elektrycznej o odpowiedniej mocy. Strefa powinna pomieścić 10-15% floty wózków jednocześnie, z dodatkowymi miejscami na baterie zapasowe.

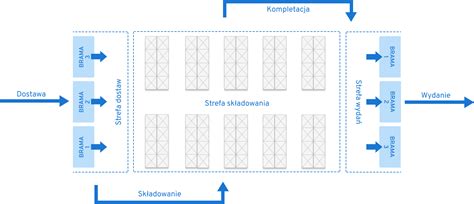

Strategiczne rozmieszczenie stref funkcjonalnych

Efektywny układ magazynu minimalizuje dystanse pokonywane przez wózki widłowe poprzez strategiczne rozmieszczenie stref funkcjonalnych. Analiza ABC pozwala ulokować towary o najwyższej rotacji najbliżej stref wydań, redukując średnią drogę transportową nawet o 30-40%. Zastosowanie układu cross-dock dla produktów o wysokiej rotacji pozwala na pominięcie składowania i bezpośredni przeładunek między dostawą a wysyłką. Dla takiego rozwiązania kluczowe jest zaprojektowanie szerokiej strefy przeładunkowej (minimum 12-15 metrów) umożliwiającej jednoczesną pracę kilku wózków.

Bezpieczeństwo w magazynie

Bezpieczeństwo w miejscu pracy jest priorytetem, a jednym z jego kluczowych aspektów jest minimalna szerokość przejazdu dla wózka widłowego. Odpowiednia szerokość drogi dla wózków widłowych to podstawa bezpiecznych i efektywnych operacji magazynowych. Obowiązkiem każdego właściciela magazynu jest zapewnienie pracownikom bezpieczeństwa i higieny pracy, a w szczególności ograniczenie występowania sytuacji zagrażających zdrowiu i życiu. Minimalna szerokość drogi dla wózków widłowych ma ogromne znaczenie dla bezpieczeństwa pracowników.

W Polsce istnieją określone wymagania prawne dotyczące minimalnej szerokości dróg dla wózków widłowych. Drogi i przejścia w magazynie muszą być dostosowane do ilości osób z nich korzystających, a także do rodzaju wykorzystywanych urządzeń transportowych. Przyjmuje się, że szerokość drogi dla wózka widłowego nie może być mniejsza niż 120 cm. Pamiętaj, że projektowanie powinno uwzględniać maksymalną, a nie minimalną szerokość przejścia między regałami.

Ponadto, dla transportu wewnątrzzakładowego z wykorzystaniem wózków jezdniowych unoszących zaleca się zatrudnianie jedynie przeszkolonych operatorów, posiadających oficjalne (i co ważne) aktualne uprawnienia zezwalające na obsługę tych urządzeń. Szkolenie pracowników w zakresie BHP jest niezbędne, aby zapewnić bezpieczne warunki pracy.

Wymiary i nawierzchnia dróg transportowych

Wśród podstawowych wytycznych dotyczących ciągów komunikacyjnych pojawiają się sformułowania, dotyczące tego, że:

• nawierzchnia dróg transportowych, placów manewrowych, postojowych, placów składowych czy przejazdów pożarowych powinna być utwardzona i równa;
• istotne jest dostosowanie rodzaju nawierzchni drogi, tak aby posiadała ona właściwą nośność - odpowiadającą przeciętnej wadze urządzeń z maksymalnym obciążeniem;
• nachylenie dróg transportowych nie powinno przekraczać 8%;
• minimalna szerokość drogi transportowej i dojazdów pożarowych powinny zostać dostosowane do potencjalnej liczby użytkowników;
• na drogach transportowych oraz magazynowych nie powinny występować progi, stopnie, ani uskoki, natomiast jeśli już takowe występują, muszą koniecznie zostać oznaczone zgodnie z Polskimi Normami.

Dokładny pomiar szerokości dróg jest niezbędny dla zapewnienia bezpieczeństwa i efektywności operacyjnej wózków widłowych. Istnieje kilka metod pomiaru szerokości dróg dla wózków widłowych. Jedną z nich jest pomiar za pomocą taśmy mierniczej, który jest prosty i skuteczny. Przykładem dobrej praktyki jest regularne sprawdzanie i dokumentowanie pomiarów szerokości dróg. Pomiar szerokości drogi dla wózków widłowych powinien być wykonany przy użyciu odpowiednich narzędzi, takich jak taśma miernicza. Odnośnie szerokości tuneli stosuje się te same wymiary jak w korytarzach.
