Prawidłowe napięcie ładowania alternatora w ciągniku

Alternator to serce układu elektrycznego każdego pojazdu, w tym ciągnika, odpowiedzialne za zasilanie wszystkich urządzeń i utrzymanie akumulatora w pełnej gotowości. Kiedy jego praca zostaje zakłócona, pojawiają się problemy, które mogą unieruchomić maszynę w najmniej oczekiwanym momencie. Napięcie ładowania to jeden z kluczowych parametrów, który należy regularnie kontrolować.

Rola alternatora i akumulatora

Wyobraź sobie, że alternator to mała elektrownia w Twoim pojeździe. Gdy silnik pracuje, to właśnie on, a nie akumulator, zasila całą elektronikę pokładową - od świateł i radia, po zaawansowane systemy bezpieczeństwa. Dodatkowo, zadaniem alternatora jest utrzymanie akumulatora w stanie naładowania. Akumulator natomiast ma dostarczyć energię potrzebną do uruchomienia silnika oraz zasilenia urządzeń elektrycznych, gdy silnik jest wyłączony. W przypadku jakichś problemów mogą się zdarzyć sytuacje, gdy maszyna nas zawiedzie. Zazwyczaj brak możliwości odpalenia to splot różnych czynników, jednak sprowadza się do braku wystarczająco dużej ilości energii w akumulatorze. O ile w ciepły dzień ten może jeszcze jakoś dać sobie radę, o tyle przy niższej temperaturze, gdy nawet nowa bateria jest nieco słabsza, prądu może nie wystarczyć. Powodem takiej sytuacji jest niesprawny układ ładowania, a czasami stary i zużyty akumulator.

Prawidłowe napięcie ładowania

Prawidłowe napięcie ładowania jest delikatnym balansem. Musi być wystarczająco wysokie, aby „wepchnąć” prąd do akumulatora (który w spoczynku ma ok. 12,6 V), ale nie tak wysokie, by go uszkodzić. Napięcie ładowania nie powinno przekraczać 14,5 V. W ogólności, w instalacjach samochodowych napięcie ładowania wynosi 14,2 V - 14,4 V. Wartości przekraczające 14,8 V są równie, a nawet bardziej niebezpieczne niż zbyt niskie ładowanie.

Napięcie ładowania w ciągnikach (na przykładzie Ursus C-330)

W przypadku ciągnika Ursus C-330, instrukcja napraw dotycząca regulatora wskazuje, że napięcie ładowania powinno mieścić się w zakresie 15 ± 0,5 V. Na stronie improdus, w danych regulatora RG 15 C, również znajduje się informacja, że napięcie regulowane biegu jałowego zawiera się w 15 ± 0,5 V. Jest to wartość nieco wyższa niż w typowych instalacjach samochodowych, co wynika ze specyfiki starszych systemów ładowania w maszynach rolniczych. Z mojego doświadczenia wynika, że w większości popularnych modeli aut, sprawny alternator utrzymuje napięcie w okolicach 14,2 V - 14,4 V. Jeśli wartość jest bliska dolnej granicy, np. 13,8 V, warto zwrócić uwagę na stan układu.

Napięcie ładowania pod obciążeniem

Prawdziwy test dla alternatora zaczyna się wtedy, gdy musi on zaspokoić apetyt na prąd wielu urządzeń jednocześnie. Po włączeniu tych wszystkich urządzeń naturalny jest spadek napięcia. W sprawnym układzie napięcie ładowania pod pełnym obciążeniem nie powinno spaść poniżej 13,4 V. Wartość utrzymująca się na poziomie 13,5 V - 14,0 V jest wynikiem bardzo dobrym. Podczas ujemnych temperatur, zaraz po uruchomieniu silnika, włączając dmuchawę, ogrzewanie szyb i grzanie foteli, alternator w samochodzie generuje zbyt małe napięcie, takie działania mogą szybko doprowadzić do rozładowania akumulatora.

Inteligentne ładowanie w nowoczesnych pojazdach

Powyższe zasady dotyczą klasycznych układów ładowania. Współczesne auta są projektowane z myślą o maksymalnej oszczędności paliwa. Jednym z elementów tej strategii jest tzw. inteligentne ładowanie. W takim aucie napięcie ładowania będzie dynamicznie się zmieniać. Podczas hamowania silnikiem (rekuperacja energii) może skoczyć nawet do 15 V lub więcej, aby jak najszybciej odzyskać energię. Z kolei podczas jazdy ze stałą prędkością, gdy akumulator jest w pełni naładowany, ładowanie może zostać całkowicie wyłączone, a napięcie w instalacji spaść do poziomu napięcia akumulatora (ok. 12,4 V). Takie wahania napięcia byłyby zabójcze dla tradycyjnego akumulatora kwasowo-ołowiowego, dlatego stosuje się specjalne akumulatory. W praktyce oznacza to, że samodzielna diagnostyka ładowania w nowoczesnym aucie za pomocą zwykłego multimetru może być myląca. Zauważenie napięcia 15,2 V nie musi oznaczać awarii, a jedynie fazę rekuperacji.

Samodzielna diagnostyka napięcia ładowania

Diagnostyka ładowania jest jedną z najprostszych czynności, jakie możesz wykonać samodzielnie, by ocenić stan układu elektrycznego w swoim pojeździe. Do pomiaru napięcia potrzebny będzie multimetr uniwersalny, nazywany też miernikiem. To niedrogie urządzenie (podstawowe modele kosztują 20-30 zł) dostępne w każdym markecie budowlanym czy sklepie z elektroniką.

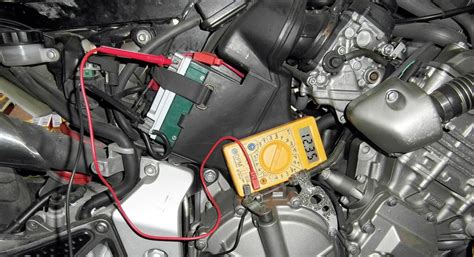

1. Pomiar napięcia akumulatora na postoju: Przy wyłączonym silniku (najlepiej kilka godzin po ostatniej jeździe) podłącz multimetr do akumulatora: czerwoną sondę (plus) do dodatniej klemy (+), a czarną sondę (minus) do ujemnej klemy (-). Sprawny, naładowany akumulator powinien pokazać wartość w przedziale 12,4 V - 12,8 V. Jeśli pomimo tego silnik nie chce odpalić, to albo mamy już bardzo zużytą baterię, albo posłuszeństwa odmówiły przewody elektryczne, bądź też winny jest sam rozrusznik. Napięcie akumulatora najlepiej jest mierzyć po przejechaniu dłuższej trasy i odczekaniu kilkudziesięciu minut.
2. Pomiar napięcia ładowania bez obciążenia: Uruchom silnik i pozwól mu pracować na wolnych obrotach. Nie włączaj żadnych odbiorników prądu. Ponownie zmierz napięcie na klemach akumulatora. W przypadku sprawnego alternatora zauważymy jego wzrost, w okolice wartości 14,0 V - 14,5 V. Nie powinno być ono wykraczać poza ten przedział.
3. Pomiar napięcia ładowania pod obciążeniem: Nie odłączając miernika, włącz maksymalną liczbę odbiorników prądu (światła, nawiew, ogrzewanie szyby, radio). Obserwuj wskazania na multimetrze. Poproś drugą osobę o lekkie zwiększenie obrotów silnika do ok. 2000-2500 obr./min. Idealną sytuacją byłoby jego utrzymanie się w wyżej wymienionych granicach, dopuszczalny jest jednak spadek do wartości nie mniejszej niż 13,8 V, gdy silnik pracuje na wolnych obrotach.

Wyniki pomiarów odbiegające od podanych widełek są jasnym sygnałem, że coś w układzie ładowania szwankuje. Gdy pomiar wskazuje wartość poniżej 13,7 V na biegu jałowym, oznacza to, że akumulator nie jest prawidłowo doładowywany.

Najczęstsze problemy z ładowaniem i ich objawy

Twoje auto zazwyczaj wysyła sygnały ostrzegawcze, zanim alternator całkowicie odmówi posłuszeństwa. Ignorowanie tych objawów rzadko kończy się dobrze.

Objawy braku ładowania:

• Czerwona kontrolka z symbolem akumulatora zapala się, gdy system diagnostyczny pojazdu wykryje problem z ładowaniem.
• Napięcie na akumulatorze po odpaleniu nadal wynosi około 12,2 V - 12,6 V (nie rośnie).
• Po włączeniu świateł napięcie spada, rozrusznik kręci coraz słabiej.
• Po kilku uruchomieniach akumulator jest rozładowany.
• Domowe sposoby, jak obserwacja przygasania świateł przy dodawaniu gazu, są bardzo niedokładne.

Najczęstsze przyczyny problemów z ładowaniem:

• Zużyte szczotki: To jeden z najczęstszych i najtańszych w naprawie problemów.
• Awaria regulatora napięcia: Regulator to mózg alternatora. Jeśli ulegnie awarii, może podawać zbyt niskie (lub zbyt wysokie) napięcie. W przypadku Ursusa C-330 z prądnicą P20b i problemem zbyt wysokiego napięcia ładowania (sięgającego 15,5 V), wymiana regulatora na elektroniczny RP 15K, dedykowany do prądnicy P20b (12V 25A), okazała się skutecznym rozwiązaniem.

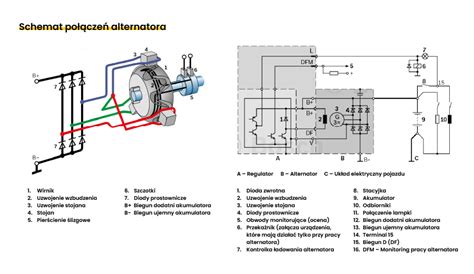

• Uszkodzenie diod prostowniczych: Alternator produkuje prąd przemienny, który mostek diodowy zamienia na prąd stały. Poleciała dioda wzbudzenia.
• Luźny lub zużyty pasek klinowy: Jeśli pasek jest sparciały lub niedostatecznie napięty, będzie się ślizgał po kole pasowym alternatora, zwłaszcza pod obciążeniem.
• Słaba masa lub uszkodzone przewody: Słaba masa potrafi udawać „uszkodzony alternator”. Jeśli spadek masy jest większy niż około 0,2 V - 0,3 V, należy oczyścić połączenia i sprawdzić przewody masowe.
• Niewłaściwy dobór kół pasowych: W przypadku alternatywnego alternatora (np. od Opla Kadetta) w ciągniku (np. T25), różnica w średnicach kół pasowych może prowadzić do nieprawidłowych obrotów alternatora, co wpływa na jego wydajność ładowania. Alternator potrzebuje odpowiednich obrotów, aby wytworzyć maksymalny prąd.

Problemy ze zbyt wysokim napięciem ładowania (przeładowanie)

Wartości przekraczające 14,8 V są równie, a nawet bardziej niebezpieczne niż zbyt niskie ładowanie. Jeden akumulator już się zagotował przy takim stanie ładowania, zapewne ładowanie było powyżej 14.5 volt. Wcześniej jak sprawdzałem napiecie , pokazywało nawet 15 volt !

• Objawy: Charakterystyczny zapach siarkowodoru (zgniłych jaj) w okolicy akumulatora, „bulgotanie” elektrolitu (tzw. gazowanie).
• Główna przyczyna: Niemal w 100% przypadków za zbyt wysokie napięcie odpowiada uszkodzony regulator napięcia. Jeśli śrubka przełącznika "lato - zima" jest wkręcona, a jednocześnie jest na niej słaby styk, napięcie ładowania będzie się zmieniać w trakcie pracy.
• Konsekwencje: Przeładowanie nieodwracalnie niszczy płyty w akumulatorze, skracając jego żywotność do zaledwie kilku tygodni.

Podsumowanie i rekomendacje

Jazda z uszkodzonym alternatorem jest możliwa tylko do momentu wyczerpania energii zgromadzonej w akumulatorze. Szybka kontrola napięcia ładowania może zaoszczędzić Ci stresu związanego z unieruchomieniem auta na drodze i kosztów holowania. Pamiętaj, że prawidłowe napięcie ładowania to fundament sprawnej elektryki w Twoim pojeździe. Regularna kontrola, zwłaszcza przed zimą, to prosta i tania polisa ubezpieczeniowa od nieprzewidzianych problemów. Jeżeli stwierdzimy, że ładowanie akumulatora na postoju auta lub/i podczas pracy silnika wykracza poza przyjęte normy, powinniśmy czym prędzej oddać pojazd do dobrego warsztatu elektrycznego. W przypadku ciągników z prądnicami, warto rozważyć zastosowanie elektronicznych regulatorów napięcia, które zapewniają stabilniejsze wartości ładowania.
