Instalacja niskiego przepływu w hydraulice JCB JS 130 – podłączenie i diagnostyka

W koparkach gąsienicowych, takich jak JCB JS130, prawidłowe działanie układu hydraulicznego i elektrycznego jest kluczowe dla efektywności i bezpieczeństwa pracy. Poniżej przedstawiamy szczegółowe informacje dotyczące podłączania i diagnostyki wybranych elementów, bazując na doświadczeniach użytkowników.

Podłączanie rozrusznika i cewki gaszenia

W koparce gąsienicowej JCB JS130 z 2004 roku, oryginalny rozrusznik posiada trzy cienkie przewody. W przypadku wymiany rozrusznika na nowy, który ma tylko jedno wejście do zapalania, pojawia się pytanie o funkcję pozostałych dwóch przewodów. W oryginalnym rozruszniku występowało wyjście do załączania cewki gaszenia.

Próba podłączenia białego przewodu, odpowiedzialnego za załączanie cewki, równolegle z przewodem od rozruchu skutkowała niestety przepaleniem bezpiecznika. Jest to ważna informacja, która sugeruje konieczność dokładnego sprawdzenia schematu elektrycznego lub zastosowania innego rozwiązania, np. z użyciem dodatkowego przekaźnika sterującego cewką gaszenia, aby uniknąć przeciążenia obwodu rozrusznika.

Problemy z opadaniem ramienia i regulacją przepływu

Gwałtowne opadanie ramienia w koparce jest poważnym problemem, który dyskwalifikuje sprzęt, zwłaszcza gdy koparka ma być wykorzystywana jako dźwig. Ramie na pewno nie powinno gwałtownie opadać. W takiej sytuacji należy rozważyć montaż regulatora przepływu przy siłowniku.

Diagnostyka problemu:

• W pierwszej kolejności należy odpiąć łańcuchy i sprawdzić, czy siłowniki pracują prawidłowo.
• Przed wymianą jakichkolwiek elementów, zaleca się podłączenie manometru w celu pomiaru ciśnień w układzie.
• Jeżeli rozdzielacze są suche, sekcje trzymają, a pompy są zdrowe, to problem może leżeć w innych elementach układu.

Jakość oleju hydraulicznego również ma znaczenie dla płynności pracy układu. Wszelkie wycieki muszą być natychmiast usunięte.

Sterowanie hydrauliką i elektroniką w koparkach

Sterowanie proporcjonalne

W dużych sprzętach budowlanych, takich jak koparki, stosuje się sterowanie proporcjonalne. Oznacza to, że wychylenie drążka (joysticka) wpływa na prędkość działania układu wykonawczego. Powolny ruch drążka skutkuje wolnym działaniem łyżki, natomiast szybki ruch na joysticku powoduje dynamiczną reakcję maszyny.

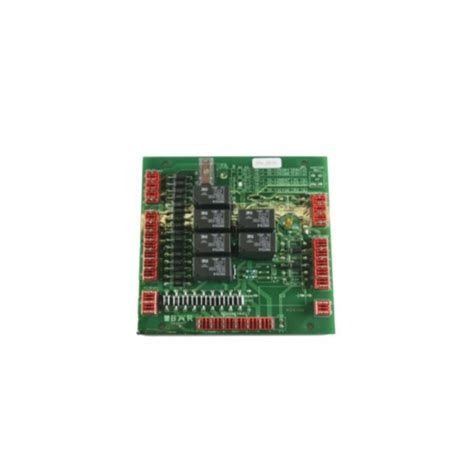

Problemy z elektroniką sterującą

W nowoczesnych koparkach elektronika jest szeroko powiązana z hydrauliką i pneumatyką, sterując niemal wszystkimi funkcjami. Powszechne problemy obejmują:

• Uszkodzenia komputera sterującego elektrozaworami hydrauliki, co może objawiać się nieprawidłowym działaniem jednej z sekcji. Komputery często są zbudowane w oparciu o układy takie jak BTS711L.
• Problemy z panelami sterującymi, zwłaszcza w starszych modelach, gdzie komponenty takie jak procesory (np. SAF-C515C-8EM(at)TQFP80) czy wyświetlacze mogą być niedostępne.
• Awarie elektronicznych elementów na płytkach sterujących, np. diod (jak SC 06 lub SG 06), które mogą być trudne do zidentyfikowania bez schematów.
• Problemy z brakiem obrotu w koparkach starszych roczników, co często jest związane z sekcją w rozdzielaczu odpowiedzialną za obrót, sterowaną dźwigniami mechanicznymi, hydrauliką lub elektromagnesami.

W przypadku problemów z elektroniką, użytkownicy często muszą mierzyć się z wymianą wypalonych gniazd bezpieczników, pinów, przekaźników czy naprawą uszkodzonych ścieżek na płytkach.

Instalacja elektromagnesu w koparkach przeładunkowych

W koparkach przeładunkowych do złomu, elektromagnesy są zasilane prądnicami prądu stałego napędzanymi z koparki. Instalacja w koparce wynosi 24V. W przypadku awarii sterowania elektromagnesem, często wymagane jest zaprojektowanie i wykonanie płytek sterujących. Cewka elektromagnesu może wymagać np. 18V i musi pracować ciągle, wyłączając się tylko w pewnych sytuacjach.

Ważne uwagi dotyczące sterowania elektromagnesem:

• Należy zwrócić uwagę na reakcję przetwornic (np. XL4016) na podłączenie cewki.
• Sterowanie powinno zapewniać ciągłe działanie elektromagnesu, aby operator nie musiał go ciągle wyzwalać.

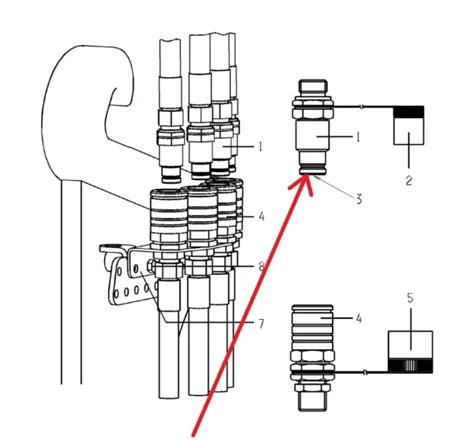

Podłączenie szybko złącza hydraulicznego w JCB 4CX

W koparko-ładowarkach JCB 4CX z 2002 roku, podłączenie szybko złącza hydraulicznego wymaga uwagi na przewody hydrauliczne i cewki. Często jeden element (kostka od cewki) może wisieć na kablach, co utrudnia identyfikację podłączenia.

Procedura podłączania szybko złącza:

1. Zidentyfikuj funkcję, do której dochodzą przewody, ponieważ rozdzielacz po otrzymaniu prądu na cewkę przekieruje olej z tej funkcji na szybko złącze.
2. Podłącz plus z akumulatora i ewentualnie masę do nowego przełącznika.
3. Po naciśnięciu przełącznika i wykonaniu ruchu ramieniem (który w tej chwili odpowiada za przelew na wyjścia w rozdzielaczu), szybko złącze powinno się uruchomić.

Ważne jest zrozumienie zasady działania rozdzielacza i cewek. Brak tej wiedzy i błędne podłączenie może prowadzić do uszkodzenia układu lub stanowić zagrożenie dla bezpieczeństwa.

Elementy regulacyjne w układzie hydraulicznym

W układzie hydraulicznym koparki można natknąć się na dwa kluczowe punkty regulacyjne:

• Górny element (cewka ograniczająca przepływ): Kręcąc nim, zmienia się wartość miliamperów widoczną na wyświetlaczu. Należy ją ustawić właściwie i unikać niepotrzebnego manipulowania, jeśli nie ma takiej potrzeby.
• Dolny element (regulator maksymalnego wydatku pompy): Można go zmniejszyć lub zwiększyć, luzując dużą nakrętkę i kręcąc mniejszą. Ta regulacja musi być wykonana równomiernie na obu pompach, najlepiej przy użyciu dwóch manometrów.
