Rozrzutniki obornika: Kompleksowy przewodnik po maszynach do nawożenia

Rozrzutnik obornika to kluczowa maszyna rolnicza, która znacznie ułatwia i usprawnia proces nawożenia oraz użyźniania pól. Służy do dystrybucji obornika, kompostu, torfu, świeżej masy roślinnej oraz innych nawozów naturalnych. Choć podstawowa funkcja tych maszyn pozostaje niezmienna od lat, to ich konstrukcja i dostępne rozwiązania technologiczne stale ewoluują, dostosowując się do rosnących wymagań nowoczesnego rolnictwa.

Zasada działania i podstawowa budowa rozrzutnika

Rozrzutnik obornika, często przypominający dużą przyczepę, jest jednostką doczepianą do ciągnika. Jego zasada działania jest stosunkowo prosta: obornik przesuwa się w stronę zespołu rozrzucającego dzięki taśmie składającej się z listew napędzanych łańcuchem lub ścianki przesuwającej się wraz z podłogą. W tylnej części maszyny znajduje się urządzenie rozdrabniające i rozrzucające, nazywane adapterem. Gdy urządzenie pracuje, zespół noży na specjalnych wałkach obraca się, tnąc i rozrzucając obornik w polu. Dzieje się to dzięki wałowi odbioru mocy (WOM) lub silnikowi hydraulicznemu napędzanemu z hydrauliki pojazdu. Rozdrobniony obornik opuszcza skrzynię poprzez tylną lub boczną burtę.

W zależności od modelu rozrzutnika, adapter może mieć wały zamontowane pionowo lub poziomo, co ma kluczowe znaczenie dla sposobu i efektywności rozrzutu.

Rodzaje adapterów i ich zastosowanie

O charakterze rozrzutu decyduje rodzaj adaptera, pionowy lub poziomy, często oferowany w ramach jednej rodziny modeli, co pozwala na dopasowanie maszyny do różnych typów nawozów i warunków pracy.

Adaptery pionowe (WERTYKALE)

• Charakterystyka: Sprawdzają się przy ciężkim, zbitym oborniku, „wgryzają się” w materiał i dają szeroki, intensywny pas pracy. Mogą posiadać dwa lub cztery walce.
• Zastosowanie: Idealne do szerokopasmowego rozrzucania każdego rodzaju obornika, w tym ciężkiego obornika bydlęcego.

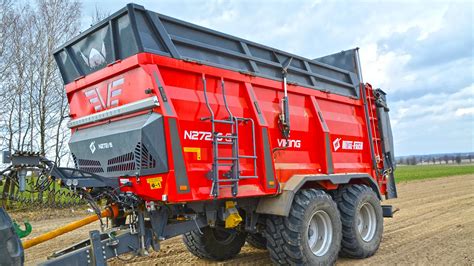

• Przykłady: Standardowy w rozrzutnikach N272 Viking, często z dwoma wirnikami i wymiennymi ostrzami. W rozrzutnikach Brochard serii EV 2000 walce z nożami mają średnicę 100 cm, a w maszynach Joskin Ferti-CAP - 108 cm. Adapter czterowalcowy zazwyczaj rozrzuca obornik na szerokość od 4 do 8 m. Adaptery dwuwalcowe osiągają większą szerokość roboczą dzięki wysokiej prędkości obwodowej walców i ich większej średnicy.

Adaptery poziome (HORYZONTALNE)

• Charakterystyka: Układ poziomy z talerzami zapewnia bardziej równomierny i szeroki rozrzut lżejszych nawozów stałych. Podstawowe rozwiązanie to adapter z dwoma poziomymi walcami, często współpracującymi z tarczami rozrzucającymi. Walce rozluźniają nawóz i podają go na tarcze.
• Zastosowanie: Chętnie wybierany w gospodarstwach pracujących z kompostem, pomiotem, wapnem, torfem oraz nawozami o sypkiej strukturze, wymagającymi precyzyjnego dawkowania. Pozwala na rozrzucanie nawozu niezbyt słomiastego.
• Przykłady: Często spotykany w Joskin Ferti-Space2 w wersji Horizon, w Tebbe HS 420 (szerokość rozrzutu ponad 20-25 metrów), w Bergmann TSW 7340 S (szeroki, równy i drobny rozrzut), w Strautmann PS 3401, w Alima-Bis Evo Spreader Beast (dwa poziome wały i talerze rozrzutowe). Szerokość pracy dochodzi do 25 m (np. Pronar N262 Herkules 12) i 12-24 m (Unia Group Apollo 14).

Konstrukcja i wydajność w dużych gospodarstwach

W dużych gospodarstwach rozrzutnik obornika musi zapewniać nie tylko wysoką pojemność, ale też powtarzalną, szybką i równomierną pracę przy dużej liczbie kursów w sezonie. Tak duże ładunki wymagają odpowiedniego podwozia i solidnej konstrukcji.

Podłoga transportowa

Trzonem takiej maszyny jest podłoga transportowa. W segmencie dużych gospodarstw standardem stają się cztery masywne łańcuchy o podwyższonej wytrzymałości, pracujące na stalowej podłodze i napędzane przekładnią umożliwiającą płynną regulację dawki z poziomu kabiny.

Przenośnik podłogowy jest zazwyczaj łańcuchowy, często podwójny, z dwoma łańcuchami na każdej połowie szerokości przestrzeni ładunkowej. Napęd hydrauliczny umożliwia bezstopniową regulację prędkości posuwu, co pozwala na precyzyjne dozowanie materiału. Na przykład, w rozrzutnikach Viking zastosowano solidny, łańcuchowy przenośnik podłogowy z podwójnymi listwami wsuwanymi w płaskowniki łańcucha, z łańcuchem NK14 o zrywalności 21 ton (42 tony dla obu łańcuchów).

Skrzynie ładunkowe

Skrzynie ładunkowe rozrzutników charakteryzują się dużym zróżnicowaniem pod względem zastosowanych materiałów i konstrukcji. Ich trwałość zależy od jakości stali i grubości blachy. Producenci oferują skrzynie zbudowane z blachy odpornej na korozję, o różnej wytrzymałości i grubości, np. od 4 mm do 8 mm.

• Pojemność: Pojemność 25-30 m³ oznacza masy całkowite sięgające 24-30 ton, a nawet do 34 m³ w przypadku Tebbe HS 420. Największe modele mogą przekraczać 25 m³ po rozbudowaniu nadstawkami.
• Materiał: Metaltech RO 10 i 10+ stosuje blachę o grubości 4 mm na ścianach i 6 mm na podłodze, wykonaną ze stali Domex (ściany) i Hardox (podłoga). Brochard używa stali Domex, z blachą o grubości 3 mm na ścianach i 4 mm na podłodze. Pronar N 161/2 Heros i Metal-Fach N280/2 mają ściany o grubości 3 mm, a N280/2 podłogę z drewnianych desek.
• Typy skrzyń: Popularne są skrzynie typu monocoque (np. Joskin Ferti-Space2) ze względu na zwiększoną wytrzymałość i szczelność, przydatną przy przewożeniu materiałów sypkich i wilgotnych. Skrzynie samonośne (np. A-Lima-Bis Evo Spreader) pozwalają na obniżenie progu załadunku.
• Wielofunkcyjność: Standardem jest zdejmowany adapter i możliwość dokupienia nadstawek przydatnych przy transporcie materiałów objętościowych. Niektórzy rolnicy używają rozrzutników jako przyczep, po demontażu adaptera i zamontowaniu burty (np. Metal-Fach N280/2 czy Metal-Fach N272 VIKING z przystawką CARGO).

Układ jezdny i podwozie

Tak duże ładunki wymagają odpowiedniego podwozia. Producenci stosują zawieszenia tandemowe lub tridemowe z osiami skrętnymi, wydajnymi hamulcami pneumatycznymi i szerokim ogumieniem ograniczającym nacisk na glebę. Jest to dziś standard w maszynach przeznaczonych do intensywnej pracy.

• Tendencje: W najnowszych konstrukcjach obserwuje się tendencję do ograniczania liczby osi. Wśród największych firm dominuje oś pojedyncza w połączeniu z kołami o dużej średnicy, wyposażonymi w opony z bieżnikiem rolniczym, co zmniejsza zapotrzebowanie na moc i poprawia manewrowość. Joskin oferuje szeroki wybór, w tym układy z pojedynczą osią (Siroko, Tornado) oraz 2- i 3-osiowe podwozia (Ferti-Cap, Ferti-Space).
• Zalety układów tandemowych: Zapewniają wyższą stabilność jazdy, często są resorowane, co zwiększa komfort i bezpieczeństwo transportu. Mniejsza średnica kół mieści się pod skrzynią ładunkową, nie ograniczając jej szerokości. Rozrzutniki VIKING N272 i 18T Viking mają zawieszenie typu tandem resorowany.
• Zaczepy: Większość rozrzutników ma oko dyszla zamontowane na dolnym zaczepie ciągnika, ale niektórzy producenci dopuszczają wybór między zaczepem górnym a dolnym. Amortyzowany hydraulicznie zaczep zmniejsza obciążenie dynamiczne na oko dyszla podczas pracy.

Elektronika i systemy sterowania

Coraz większą rolę odgrywa elektronika. W rozrzutnikach klasy premium standardem stają się:

• Układy ważenia: Precyzyjne dozowanie nawozów.
• Sterowanie ISOBUS: Umożliwia pełną integrację rozrzutnika z ciągnikiem (np. Joskin z John Deere). System ISOBUS to zaawansowane narzędzie Rolnictwa 4.0, umożliwiające zmienne dawkowanie nawozów z uwzględnieniem przestrzennej zmienności gleby. Zapewnia dwukierunkową wymianę danych w czasie rzeczywistym, monitorowanie i kontrolę dawki, automatyczne wyłączanie taśmy oraz dostosowanie pracy do prędkości maszyny. Posiada certyfikat zgodności AEF.
• Automatyczna regulacja prędkości przesuwu podłogi: Względem dawki oraz prędkości jazdy (np. w Fliegl Profi V2 system VARIOSENS).
• Elektroniczne regulatory przepływu: Sterowane z panelu w kabinie ciągnika (np. w rozrzutnikach Viking).
• Systemy precyzyjnego nawożenia: Takie jak MF-S-Control w wersji DigiDevice, umożliwiające dokładne dostosowanie dawek nawozów do rzeczywistych potrzeb gleby.

Wymagania mocy ciągnika

Rozrzutniki o ładowności 10-12 ton zazwyczaj wymagają ciągnika o mocy co najmniej 100 KM. Jest to niezbędne minimum, jednak rzeczywiste zapotrzebowanie na moc może być wyższe w zależności od warunków panujących na polu, rodzaju adaptera i wielkości maszyny.

• Metal-Fach dla 10-tonowego modelu N280/2 z 4-walcowym adapterem pionowym deklaruje najmniejsze zapotrzebowanie mocy.
• Joskin Tornado 3 (12 t) wymaga minimalnie 120 KM.
• Metaltech RO 12 (12 t) z 2 pionowymi walcami potrzebuje co najmniej 130 KM.
• Rozrzutnik Marshall VES 2000 wymaga ciągnika o dość wydajnej hydraulice i sporym zbiorniku na olej hydrauliczny, współpracując z ciągnikiem o mocy ok. 150 KM.

Udogodnienia i konserwacja

W maszynach pracujących intensywnie przez wiele miesięcy kluczowa jest także obsługa serwisowa. Producenci stosują:

• Odchylane osłony i podesty serwisowe: Ułatwiają dostęp do newralgicznych elementów.
• Centralne układy smarowania: Zapewniają odpowiednie smarowanie ruchomych części.
• Osłonięte prowadzenie przewodów: Ogranicza korozję i uszkodzenia.
• Lampy robocze: Doświetlają przestrzeń pracy adaptera, umożliwiając pracę w nocy (np. w rozrzutnikach Viking).
• Wskaźnik podnoszenia zasuwy: Umożliwia pełną kontrolę nad wysokością zasuwy skrzyni ładunkowej, co ułatwia precyzyjne dozowanie materiału.
• Zasuwy i osłony adaptera: Zabezpieczają walce adaptera przed zapchaniem podczas załadunku i zapobiegają wydostawaniu się materiału podczas transportu. Zasuwa, wysunięta do góry podczas pracy, chroni ciągnik przed odpryskami obornika.
• Deflektory mechaniczne lub hydrauliczne: Ograniczają wyrzut boczny i pomagają przy precyzyjnym dawkowaniu przy granicy pola.

Przegląd wiodących producentów i modeli

Joskin

Jedną z najczęściej wybieranych konstrukcji w segmencie dużych gospodarstw jest Joskin Ferti-Space2, który w największej konfiguracji ma pojemność około 30 m³. Wyposażony jest w potężne podwozie tridemowe i masywną skrzynię typu monocoque. Maszyna może współpracować zarówno z adapterem pionowym, jak i poziomym w wersji Horizon, radząc sobie z ciężkim, zbitym obornikiem oraz z lżejszymi frakcjami kompostu czy kurzeńca. Układ podłogi w tej serii opiera się na czterech szerokich łańcuchach o zwiększonej wytrzymałości, a hydrauliczna regulacja posuwu pozwala utrzymać stabilną dawkę w zmiennych warunkach.

Tebbe

Niemiecki Tebbe specjalizuje się w rozrzutnikach ciężkiej klasy. Największym modelem tej marki jest czteroosiowy HS 420, konstrukcja stworzona do intensywnej pracy usługowej i dużych areałów. Wóz ten charakteryzuje się pojemnością sięgającą 34 m³ (zależnie od konfiguracji) oraz sztywną skrzynią wykonaną ze stali odpornej na ścieranie. Adapter poziomy z dużymi talerzami zapewnia bardzo równomierny rozrzut na szerokości ponad 20-25 metrów, co czyni HS 420 maszyną chętnie wybieraną przez gospodarstwa i firmy usługowe pracujące z kompostem, pomiotem oraz nawozami o sypkiej strukturze.

Bergmann

W ofercie Bergmann na szczególną uwagę zasługuje największy model serii TSW, czyli TSW 7340 S, zaprojektowany jako maszyna o ogromnej wydajności i wysokiej trwałości. Pojemność skrzyni wynosi 23 m³, a dopuszczalna masa całkowita zestawu może dochodzić do 34 ton. Model 7340 S wykorzystuje poziomy adapter z talerzami, który zapewnia bardzo szeroki, równy i drobny rozrzut, świetnie sprawdzając się w gospodarstwach intensywnie stosujących kompost i nawozy organiczne wymagające precyzyjnego dawkowania.

Strautmann

W przypadku Strautmanna największą konstrukcją pozostaje model PS 3401, rozrzutnik z ogromną skrzynią o pojemności dochodzącej do 34 m³, co czyni go jednym z największych dostępnych na rynku wozów. Maszyna występuje z adapterem poziomym, dzięki czemu można dopasować ją do rodzaju nawozu - od ciężkiego, długo zalegającego obornika po lekkie frakcje kompostu. Charakterystyczna dla PS 3401 wydajność wynika z szerokich talii rozrzutowych oraz bardzo mocnego układu podłogi, który stabilnie podaje materiał nawet przy szybkim tempie jazdy. Ogranicznik rozrzutu pomaga przy precyzyjnym dawkowaniu przy granicy pola.

Fliegl

Firma Fliegl jest jednym z najbardziej rozpoznawalnych producentów rozrzutników. W ofercie największym i najbardziej zaawansowanym rozwiązaniem jest rozrzutnik z serii Profi V2, zaprojektowany do pracy z przyczepami zgarniającymi o dużej ładowności. Maszyna ta charakteryzuje się możliwością uzyskania szerokości rozrzutu nawet do ok. 22 metrów. System sterowania VARIOSENS oraz opcjonalna kontrola ISOBUS umożliwiają automatyczne dopasowanie pracy podłogi i adaptera do warunków polowych.

Hawe

Marka Hawe również oferuje rozrzutniki obornika zdolne sprostać wymaganiom dużych gospodarstw, łącząc pojemne skrzynie z mocnymi podwoziami. Największy model to DST 32, o pojemności ładunkowej do 23 m³ oraz masie całkowitej do 34 ton. Maszyny Hawe zapewniają stabilną jazdę i równomierne rozrzucanie materiału nawet przy dużych prędkościach polowych.

Pichon

Francuska marka Pichon w segmencie rozrzutników obornika oferuje serię MK, która została zaprojektowana jako solidna i uniwersalna konstrukcja do intensywnej eksploatacji w gospodarstwach średnich i dużych. Największe modele tej serii sięgają do około 24 m³. Adaptery Pichon o dużej średnicy zapewniają równomierne rozprowadzenie dawki, a opcjonalne wyposażenie, takie jak zasuwy hydrauliczne, deflektory boczne czy systemy sterowania, pozwalają dostosować maszynę do warunków pracy i rodzaju materiału.

Alima-Bis

W segmencie dużych rozrzutników obornika krajowa Alima-Bis oferuje model Evo Spreader Beast, który w największej konfiguracji osiąga objętość roboczą około 25 m³. Konstrukcja tego modelu opiera się na masywnej skrzyni z wysokimi burtami i wzmocnionym dnem. Zastosowano adapter z dwoma poziomymi wałami i talerzami rozrzutowymi, które dobrze radzą sobie z materiałem zbitym i włóknistym. Podwozie tandemowe oraz hamulce pneumatyczne umożliwiają stabilny transport przy pełnym załadunku.

Metal-Fach

W ofercie Metal-Fach największe konstrukcje reprezentuje rozrzutnik N277 Cerberus, który w zależności od zabudowy może mieć pojemność roboczą sięgającą 25 m³. Model ten został zaprojektowany z myślą o pracy w zestawach z ciągnikami średniej i wyższej mocy, a jego charakterystyczną cechą jest masywna skrzynia montowana na jednej osi. W standardzie montowany jest 2-wirnikowy pionowy adapter, idealny do ciężkiego obornika. Model N272 VIKING to zaawansowany rozrzutnik obornika zaprojektowany z myślą o maksymalnej wydajności i wygodzie pracy, z możliwością przekształcenia w przyczepę objętościową.

Umega Agro

Litewska Umega Agro ma w ofercie jedne z najbardziej pojemnych rozrzutników w segmencie maszyn dostępnych cenowo, ale przeznaczonych do pracy na dużych areałach. Największe modele producenta osiągają pojemność około 18-20 m³, a po rozbudowaniu nadstawkami mogą przekraczać 25 m³. W największych wersjach stosuje się podwozie tandemowe lub tridemowe, które zapewnia stabilność oraz możliwość jazdy z dużą prędkością.

Marshall Trailers

Angielska firma Marshall Trailers, specjalizująca się w maszynach kołowych, oferuje model VES 2000 z przesuwną ścianą. Maszyna ma skrzynię o pojemności 9,1 m³ i ładowności 12 t, dedykowaną do przewozu ciężkich materiałów, jak np. podłoże popieczarkowe. Rozrzutnik z pomocą dwóch walcowych adapterów pionowych rozrzuca materiał bardzo równomiernie. Przesuwna ściana powoduje, że wnętrze skrzyni pozostaje po każdym transporcie względnie czyste.

N276 FALCON

N276 FALCON to rozrzutnik zaprojektowany z myślą o wymagających użytkownikach, dostępny w wersjach 6t, 8t, 10t, 12t, 14t. Posiada nowoczesną, skorupową i wąską skrzynię ładunkową oraz wytrzymały, jedno-rzędowy przenośnik podłogowy łańcuchowy. Standardowo wyposażony jest w pionowy adapter rozrzucający o szerokości 1,5 metra (do 12 metrów szerokości rozrzutu), z dwoma wirnikami i wymiennymi ostrzami ze stali HARDOX 450. Opcjonalnie dostępny jest adapter poziomy ZENI z dwiema tarczami.

Podsumowanie i wybór optymalnego rozwiązania

Bogaty wybór rozwiązań i modeli na polskim rynku pozwala na dopasowanie maszyny do potrzeb każdego gospodarstwa. Przy wyborze należy wziąć pod uwagę:

• Wielkość maszyny: Dopasowana do posiadanych ciągników.
• Sposób wykorzystania: Decydujący o wyborze rodzaju skrzyni ładunkowej i adaptera, który ma kluczowy wpływ na wydajność i jakość pracy. Dla gospodarstw z obornikiem o dużej zawartości słomy odpowiednia będzie maszyna z czterowalcowym pionowym adapterem.
• Dodatkowe wyposażenie: Warto dopłacić za zasuwy, osłony lamp, szersze koła czy błotniki, które zwiększają funkcjonalność i bezpieczeństwo maszyny.
