Instalacja i diagnostyka systemu SRS oraz funkcji pływającej łyżki w koparko-ładowarkach JCB

Funkcja pływającej łyżki w koparko-ładowarce JCB 3CX oraz innych modelach to jedno z najważniejszych udogodnień, które w znaczący sposób wpływa na efektywność prac niwelacyjnych oraz komfort operatora podczas przejazdów transportowych. System ten pozwala na swobodny ruch ramienia ładowarkowego w pionie, co sprawia, że łyżka idealnie kopiuje nierówności terenu pod własnym ciężarem, zamiast sztywno wbijać się w podłoże lub zawisać w powietrzu.

Gdy ta funkcja nagle przestaje działać, praca staje się znacznie trudniejsza, wymagając od operatora nieustannej, manualnej korekty wysokości. Skutkuje to nie tylko spowolnieniem procesu wyrównywania nawierzchni, ale także prowadzi do szybszego zużycia lemiesza oraz elementów układu hydraulicznego.

Zrozumienie funkcji pływającej łyżki i systemu SRS

Często spotykane terminy „pływająca łyżka”, „samopoziomująca łyżka” i „SRS” (Smooth Ride System) odnoszą się do zaawansowanych funkcji koparko-ładowarek JCB, które mają na celu zwiększenie wydajności i komfortu pracy. Choć te funkcje są powiązane, pełnią nieco różne role:

• Pływająca łyżka (funkcja float): Pozwala łyżce na swobodne opadanie pod własnym ciężarem i kopiowanie terenu. Używa się jej do wyrównywania terenu, szczególnie podczas cofania.
• Samopoziomująca łyżka: Zapewnia utrzymanie stałego poziomu łyżki niezależnie od wysokości podnoszenia ramienia, co jest kluczowe np. przy transporcie materiałów czy precyzyjnych pracach załadunkowych.
• SRS (Smooth Ride System), znany również jako Ride Control lub Shock Ride System: To system amortyzacji przedniej łyżki podczas jazdy, który działa dzięki hydroakumulatorowi wpiętemu w układ podnoszenia przedniej łyżki. Jego głównym celem jest zwiększenie komfortu operatora i bezpieczeństwa podczas transportu materiałów poprzez amortyzowanie wstrząsów, zapobiegając telepania maszyny, zwłaszcza podczas jazdy po nierównym terenie.

W nowszych generacjach JCB 3CX funkcja pływająca jest często ściśle powiązana z systemem amortyzacji ramienia SRS, co zwiększa stabilność i precyzję pracy.

Zasada działania systemu SRS

System SRS opiera się na akumulatorach hydraulicznych wypełnionych azotem, które pełnią rolę „poduszek” amortyzujących drgania. Na siłownikach podnoszących przednią łyżkę lub ramię znajdują się zamki z elektrozaworami. Kiedy funkcja pływającej łyżki jest włączona, zawory te pozwalają na swobodne ruchy łyżki w górę i w dół, niezależnie od pozycji joysticka. W praktyce oznacza to, że łyżka "pływa" wraz z nierównościami terenu, absorbując wstrząsy. Po wyłączeniu funkcji lub w określonych sytuacjach roboczych, blokada zostaje przywrócona, a łyżka utrzymuje zadaną pozycję.

Akumulator hydrauliczny jest kluczowym elementem systemu, odpowiedzialnym za utrzymanie ciśnienia i płynności ruchów amortyzujących. W przypadku koparko-ładowarek JCB, akumulator gazowy (lub hydrauliczny) często znajduje się w okolicy lewego koła, pod podwoziem maszyny.

Aktywacja i praktyczne zastosowanie

W maszynach JCB aktywacja trybu pływającego odbywa się zazwyczaj poprzez przesunięcie dźwigni ładowarki maksymalnie do przodu, aż do momentu pokonania wyczuwalnego oporu, który blokuje suwak w odpowiedniej pozycji. System SRS teoretycznie jest przeznaczony do tego, by nie gubić materiału z łyżki podczas przejazdów (transportu materiału), ale wielu operatorów używa go niemal cały czas, wyłączając jedynie podczas stabilizacji pod kopanie lub przy podnoszeniu ładunków powyżej 1,5 tony na widłach.

Funkcja pływającej łyżki działa efektywnie przede wszystkim podczas równania do tyłu. Podczas pchania materiału do przodu, łyżka może wbijać się w grunt pod wpływem własnego ciężaru i oporu gruntu, co powoduje podnoszenie się przodu maszyny. Aby równać z tą funkcją do przodu, należy mieć łyżkę zamkniętą, tak aby lemiesz ślizgał się po gruncie, nie wbijając się. Wymaga to praktyki i kontroli operatora, aby delikatnie unosić lub przechylać łyżkę, zapobiegając jej zakopywaniu.

Najczęstsze przyczyny problemów z funkcją pływającej łyżki i SRS

Problemy z działaniem funkcji pływającej łyżki lub systemu SRS mogą mieć różnorodne podłoże, od prostych usterek elektrycznych po skomplikowane awarie hydrauliki siłowej.

Usterki układu sterowania i instalacji elektrycznej

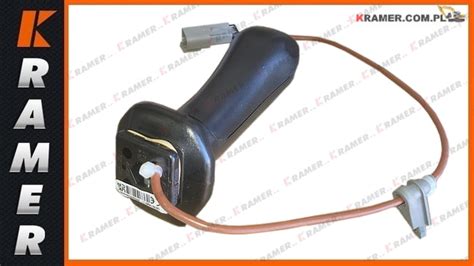

• Joystick lub przełączniki: Najczęstszą awarią, przez którą w JCB 3CX nie działa pływająca łyżka, jest usterka układu sterowania ukrytego w joysticku lub przełącznikach na pulpicie.
• Mechanizm zapadki: Z czasem mechanizm zapadki wewnątrz rozdzielacza może ulec wyrobieniu lub zanieczyszczeniu starym, spieczonym smarem, co uniemożliwia poprawne zapięcie funkcji.
• Instalacja elektryczna SRS: Warto zwrócić uwagę na stan instalacji elektrycznej, jeśli maszyna jest wyposażona w system SRS. Uszkodzona cewka elektrozaworu, zaśniedziałe styki w kostkach pod kabiną lub przerwany przewód wewnątrz kolumny kierowniczej to standardowe punkty, które należy sprawdzić miernikiem uniwersalnym.
• Spalone bezpieczniki: Czasami problemem są przepalone bezpieczniki, co może być spowodowane uszkodzoną cewką zaworu.
• Awaria przycisku: Mimo że na przycisku może być napięcie, sama instalacja elektryczna lub uszkodzony przycisk może powodować brak reakcji elektrozaworów.

Problemy z hydrauliką siłową i rozdzielaczem głównym

Jeżeli sterowanie elektryczne i mechaniczne dźwigni wydaje się sprawne, sercem problemu zazwyczaj okazuje się sekcja pływająca w rozdzielaczu głównym ładowarki. Funkcja pływania polega na takim ustawieniu suwaka, aby obie komory siłowników podnoszenia zostały połączone ze sobą oraz jednocześnie z linią powrotną do zbiornika oleju (tankiem).

• Uszkodzenie suwaka: Jeśli wewnątrz sekcji doszło do pęknięcia sprężyny centrującej lub nagromadzenia opiłków metalu, suwak może nie osiągać swojego pełnego zakresu pracy, blokując przepływ oleju niezbędny do swobodnego ruchu tłoczysk.
• Zawory szokowe i zwrotno-dławiące: Ich nieszczelność lub zacięcie się w pozycji zamkniętej skutecznie uniemożliwi przejście układu w tryb bezciśnieniowy. W takim przypadku konieczna jest weryfikacja ciśnień na poszczególnych sekcjach oraz inspekcja wizualna suwaków pod kątem zarysowań, które mogą świadczyć o obecności zanieczyszczeń w oleju hydraulicznym.
• Niewłaściwe działanie elektrozaworów: Wymontowane elektrozawory mogą wykazywać nieprawidłowe ruchy trzpieni (np. tylko kilka milimetrów lub "pykanie" zamiast płynnego działania), co może być związane z uszkodzeniem cewki lub zapieczeniem zaworu.

Awaria akumulatorów hydraulicznych (hydroakumulatorów)

System SRS opiera się na akumulatorach hydraulicznych, a ich awaria jest częstą przyczyną problemów:

• Utrata ciśnienia azotu: Awaria membrany w akumulatorze lub całkowity wyciek azotu sprawia, że układ staje się sztywny, co operatorzy często mylą z awarią samej funkcji pływającej. Jeśli podczas przejazdu po nierównościach maszyna nadmiernie skacze, a ramię nie wykazuje żadnej elastyczności, problem najpewniej leży w utracie ciśnienia wstępnego w hydroakumulatorach.

Praca z niesprawnym układem SRS nie tylko obniża komfort, ale przede wszystkim generuje potężne naprężenia na sworzniach i tulejach oraz na samej konstrukcji ramy maszyny, co w dłuższej perspektywie może prowadzić do pęknięć zmęczeniowych materiału.

Zanieczyszczenie oleju hydraulicznego

Często pomijaną przyczyną problemów z pływającą łyżką jest stan samego medium roboczego, czyli oleju hydraulicznego. Zbyt wysoka lepkość oleju w niskich temperaturach lub jego silne przepracowanie może powodować opóźnione reakcje suwaków w rozdzielaczu. Co więcej, mikroskopijne zanieczyszczenia, które przedostają się do układu przez nieszczelne uszczelniacze siłowników, mogą osadzać się w precyzyjnych kanałach sterujących.

Regularna wymiana filtrów hydraulicznych oraz dbałość o czystość szybkozłączy to podstawa, bez której nawet nowa obudowa hydroklapy czy zregenerowany rozdzielacz szybko ulegną ponownej awarii. Warto przy okazji serwisu sprawdzić dno zbiornika hydraulicznego pod kątem obecności osadów metalicznych, które są jasnym sygnałem, że któraś z pomp lub siłowników zaczyna ulegać procesowi zacierania, co bezpośrednio rzutuje na precyzję działania wszystkich funkcji pomocniczych, w tym również trybu pływania.

Samopoziomowanie łyżki w JCB 3CX/4CX

W niektórych modelach koparko-ładowarek JCB, takich jak 3CX z nowszą kabiną, występuje funkcja samopoziomowania łyżki. Jest ona często powiązana z czujnikiem umieszczonym na siłowniku ładowarki. Operator powinien być informowany o prawidłowym wypoziomowaniu łyżki przez lampkę kontrolną lub automatyczne działanie systemu.

Zasada działania samopoziomowania polega na tym, że po wyjęciu urobku z łyżki, wykonuje się ruch zamykania i joystick jest puszczany. System powinien automatycznie doprowadzić łyżkę do pozycji poziomej. W przypadku braku reakcji lub niedziałającej lampki kontrolnej, może to wskazywać na problem z elektryką lub samym czujnikiem. W niektórych przypadkach funkcja pływającej łyżki i samopoziomowania są powiązane i działają na tym samym bezpieczniku, więc problemy z jednym mogą wpływać na drugie.

Diagnostyka i profilaktyka serwisowa

Rozwiązanie problemu niedziałającej funkcji pływającej w JCB 3CX wymaga systematycznego podejścia, zaczynając od najprostszych elementów sterujących, aż po zaawansowane komponenty hydrauliki. Prowadzona jest komputerowa diagnostyka oryginalnym zestawem diagnostycznym JCB, która pozwala na precyzyjne określenie usterek. Nasze wieloletnie doświadczenie zdobyte podczas pracy serwisowej oraz ciągłe monitorowanie zmian, modyfikacji, zaleceń producenta JCB, sprawia, że jesteśmy w stanie usunąć każdą, nawet najbardziej nietypową usterkę.

Profilaktyka serwisowa jest kluczowa dla długotrwałego i bezproblemowego działania systemów:

• Regularne smarowanie cięgien sterujących.
• Kontrola stanu wiązek elektrycznych, zwłaszcza przewodów biegnących od ramienia ładowarki pod kabinę, które mogą być przetarte lub uszkodzone.
• Dbałość o parametry oleju hydraulicznego i regularna wymiana filtrów.
• Kontrola stanu akumulatorów hydraulicznych, w tym ciśnienia azotu.

Należy pamiętać, że każda maszyna budowlana pracuje w środowisku o wysokim zapyleniu i zmiennych temperaturach, co sprzyja korozji styków i starzeniu się elementów gumowych. Inwestycja w wysokiej jakości części zamienne, takie jak oryginalne uszczelnienia czy sprawdzone elementy obudowy mechanizmów, zwraca się w postaci braku przestojów na budowie.

Sprawna funkcja pływająca to nie tylko wygoda, ale przede wszystkim mniejsze zużycie paliwa dzięki mniejszym oporom podczas niwelacji oraz znacznie dłuższa żywotność konstrukcji przedniej części maszyny.

Weryfikacja obecności i instalacji SRS w maszynie

Jeśli zakupiono nową maszynę, np. JCB 4CX, i istnieje wątpliwość co do obecności systemu SRS, należy sprawdzić kilka elementów. Jeśli na bocznym pulpicie jest przycisk z oznaczeniem SRS, ale nie można znaleźć końcówek podłączanych do cewki, może to oznaczać, że instalacja jest przygotowana, ale sam system nie jest zamontowany. Maszyna nie posiada SRS, jeśli nie ma zamontowanego siłownika ani elektrozaworów odpowiedzialnych za ten system.

Instalacja na pulpicie bocznym może być zakończona kostką z oznaczeniem SRS i przypięta do zaślepki przycisku, co oznacza przygotowanie pod przyszłą instalację. Siłownik SRS jest zazwyczaj montowany po lewej stronie maszyny, naprzeciwko rozdzielacza ładowarkowego. Bez akumulatora hydraulicznego, który jest kluczowy dla SRS, system nie będzie działać, nawet jeśli wiązka elektryczna jest wyprowadzona. Wszystkie szczegóły dotyczące instalacji i napraw ustalane są z klientem przed rozpoczęciem pracy, a naprawy wykonywane są przez wykwalifikowanych mechaników zgodnie z zaleceniami producenta.
