Poszukujesz instrukcji obsługi do koparki JCB JS220LC w języku polskim? Niniejszy dokument stanowi kompleksowy przewodnik, który pomoże Ci w efektywnym i bezpiecznym użytkowaniu tej maszyny.
Przeznaczenie i Zawartość Instrukcji
Instrukcje obsługi i konserwacji maszyn budowlanych, takich jak koparka JCB JS220LC, są kluczowe dla zapewnienia prawidłowego funkcjonowania sprzętu oraz bezpieczeństwa operatora. Zawierają one niezbędne informacje dotyczące:
- Obsługi: Podstawowe zasady operowania maszyną, funkcje poszczególnych elementów sterowania.
- Bezpieczeństwa: Procedury zapewniające bezpieczną pracę, ostrzeżenia przed potencjalnymi zagrożeniami.
- Konserwacji: Harmonogramy przeglądów, czynności zapobiegawcze, wymiana płynów eksploatacyjnych i filtrów.
- Serwisowania okresowego: Wskazówki dotyczące regularnych czynności serwisowych.
Instrukcja napraw (serwisowa) dostarcza bardziej szczegółowych informacji, obejmujących:
- Zasady działania głównych układów i zespołów maszyny.
- Procedury wykonywania czynności sprawdzających i regulacji.
- Metody rozwiązywania problemów i diagnostyki usterek.
- Szczegółowe instrukcje demontażu i montażu poszczególnych komponentów.
Specyfika Modelu JCB JS220LC
Model JCB JS220LC jest jedną z wielu maszyn oferowanych przez producenta. Właścicielom i operatorom tej konkretnej wersji zaleca się szczególną uwagę na dokumentację techniczną dedykowaną temu modelowi.
System Elektrycznego Sterowania Szybkozłączem (Quickhitch)
Koparka JCB JS220LC wyposażona jest w zaawansowany system elektrycznego sterowania szybkozłączem (quickhitch latch electrical control system). Umożliwia on obsługę hydraulicznego mechanizmu blokującego szybkozłącze, pod warunkiem, że wysięgnik i ramię są w odpowiedniej pozycji. System ten działa w oparciu o zawór elektromagnetyczny, który przekierowuje ciśnienie oleju do siłownika blokady szybkozłącza.
System otrzymuje sygnały z kilku czujników i przełączników:
- Czujnik pozycji ramienia (boom position sensor): Wysyła sygnał masowy do modułu HECU (Hydro-Electronic Control Unit) na pin J2-34, gdy wysięgnik znajduje się w bezpiecznej pozycji (równolegle do podłoża lub niżej).
- Czujnik pozycji wysięgnika (dipper position sensor): Wysyła sygnał masowy do modułu HECU na pin J2-29, gdy wysięgnik znajduje się w bezpiecznej pozycji (prostopadle do kabiny lub bliżej niej).
- Wyłącznik ciśnieniowy szybkozłącza (quickhitch pressure switch): Wysyła sygnał masowy do modułu HECU na pin J2-35, gdy aktywowany jest obwód zgarniania łyżki.
- Przycisk chwilowy szybkozłącza (quickhitch momentary switch): Wykrywany jest sygnał masowy na pinie J2-3 po jego naciśnięciu przez operatora.
Po otrzymaniu sygnału z przycisku, moduł HECU komunikuje się z modułem DECU (Display Electronic Control Unit) poprzez magistralę CAN (Controller Area Network), informując o żądaniu odblokowania szybkozłącza. Moduł DECU wyświetla wówczas odpowiedni symbol (wysięgnik/ramię/kłódka). Gdy czujniki wysięgnika i ramienia potwierdzą bezpieczną pozycję, odpowiednie symbole zmieniają kolor na zielony, sygnalizując gotowość do operacji szybkozłączem.
Gdy wysięgnik i ramię są w bezpiecznej pozycji, a przełącznik zgarniania łyżki jest zamknięty, operator może wybrać przycisk szybkozłącza (C095 - X2) na prawym joysticku. Jeśli szybkozłącze jest w pozycji odblokowanej, moduł DECU wyświetla symbol odblokowanej kłódki i aktywuje brzęczyk ostrzegawczy. Dodatkowo, dioda LED na wysięgniku zapala się, ostrzegając osoby znajdujące się w pobliżu o otwartym szybkozłączu. Więcej informacji na ten temat można znaleźć na stronie 43 instrukcji obsługi.
Jak używać wideł w koparko-ładowarce? | JCB w Praktyce | #2
Zasady Postępowania z Dokumentacją Techniczną
Przed rozpoczęciem pracy z maszyną JCB JS220LC, kluczowe jest zapoznanie się z instrukcją obsługi. Należy dbać o jej czystość i dobry stan, aby zapewnić czytelność i trwałość dokumentu.
Elementy Zawarte w Instrukcji Obsługi (Przykładowy spis treści)
- Wprowadzenie
- Identyfikacja komponentów
- Procedury demontażu i montażu
- Opis, numer części
- Wymagane części zamienne
- Procedury serwisowe
- Dane techniczne
- Schematy
Procedury Serwisowe
Instrukcje serwisowe dostarczają szczegółowych informacji na temat konserwacji i napraw. Przykładowo, mogą opisywać procedury związane z:
- Pompa oleju: Opis procedury demontażu, wskazówki dotyczące wymiany; pompa oleju jest elementem, którego nie można serwisować.

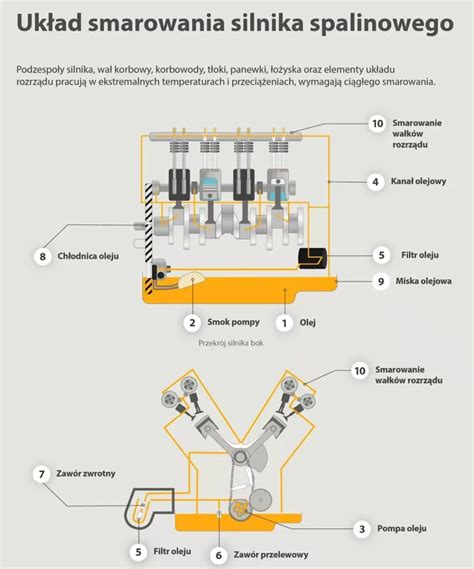

- Układ smarowania: Informacje dotyczące obudowy chłodnicy oleju i kadłuba silnika, połączeń węży do głowicy filtra.
- Chłodnica oleju: Procedury demontażu i montażu, w tym lokalizacja nowych oringów.
- Alternator: Opis działania, procedury sprawdzania, demontażu i montażu, w tym kontrola szczotek i połączeń.
Gdzie Zdobyć Instrukcję Obsługi?
Zdobycie oryginalnej instrukcji obsługi (DTR) do maszyny JCB JS220LC może być wyzwaniem. W serwisach i salonach często żądają za nią wysokie opłaty. Przed podjęciem decyzji o zakupie, warto rozważyć alternatywne metody:
- Kontakt ze sprzedawcą: Jeśli kupujesz maszynę, zapytaj o dostępność dokumentacji.
- Wydawcy publikacji technicznych: Istnieją firmy specjalizujące się w dystrybucji oryginalnych publikacji technicznych. Nawet jeśli dana instrukcja nie jest wymieniona na stronie internetowej, warto skontaktować się bezpośrednio z magazynem.
- Internetowe fora i grupy tematyczne: Czasami inni użytkownicy maszyn JCB udostępniają skany lub elektroniczne wersje instrukcji.
- Usługi skanowania lub fotografowania: Jeśli posiadasz dostęp do wersji papierowej, możesz rozważyć jej zeskanowanie lub wykonanie zdjęć poszczególnych stron.
Pamiętaj, że praca z maszyną bez odpowiedniej dokumentacji technicznej może prowadzić do nieprawidłowego użytkowania, uszkodzeń sprzętu, a co najważniejsze - do wypadków. Dlatego warto zainwestować czas i środki w zdobycie kompletnej instrukcji obsługi.
