Instrukcja obsługi i konserwacji minikoparki Bobcat 322: Informacje dotyczące przegubu obrotowego i części zamiennych

Prawidłowe działanie minikoparki Bobcat 322 jest kluczowe dla bezpieczeństwa i efektywności pracy. Jednym z ważnych elementów, którego prawidłowe funkcjonowanie wpływa na bezpieczeństwo i sprawne działanie maszyny, jest przegub obrotowy. W przypadku nieprawidłowego działania przegubu obrotowego mogą wystąpić poważne problemy.

Regularne przeglądy i właściwa konserwacja są niezbędne do utrzymania minikoparki w optymalnym stanie technicznym. Zaleca się sprawdzanie połączenia obrotowego co 250 godzin pracy. Pozwala to na wczesne wykrycie potencjalnych wycieków i uszkodzeń, co jest kluczowe dla zapewnienia bezpieczeństwa oraz sprawnego działania koparki.

W przypadku zauważenia wycieku, należy natychmiast zatrzymać koparkę i sprawdzić wszystkie przyłącza oraz uszczelki. W razie potrzeby należy dokręcić luźne połączenia lub wymienić uszkodzone pierścienie uszczelniające.

Diagnostyka problemów z przegubem obrotowym

Można zauważyć kilka oznak wskazujących na problemy z przegubem obrotowym minikoparki Bobcat 322. Jeśli wystąpią jakiekolwiek z poniższych problemów, należy natychmiast sprawdzić połączenie obrotowe.

Istnieje kilka prostych metod diagnostycznych, które pomagają zidentyfikować problemy:

• Sprawdzenie szczelności: Należy dokładnie obejrzeć uszczelki na złączu obrotowym w poszukiwaniu śladów wycieku płynu.
• Test przepływu w odpływie obudowy: Odłączenie przewodu spustowego obudowy i obserwacja przepływu płynu. Zbyt duży przepływ może sygnalizować problemy.
• Monitorowanie wydajności silnika: Sprawdzenie silników jezdnych pod kątem anomalii.

Każdy krok diagnostyczny należy wykonywać z należytą starannością i cierpliwością. Przed przystąpieniem do naprawy kluczowe jest dokładne zlokalizowanie problematycznego złącza obrotowego.

Przygotowanie do prac serwisowych

Przed rozpoczęciem jakichkolwiek prac, zwłaszcza demontażu lub wymiany części, należy zgromadzić niezbędne narzędzia i sprzęt. Przygotowanie to klucz do bezpiecznej i efektywnej pracy.

Niezbędne narzędzia i sprzęt:

• Zestaw nasadek
• Klucze
• Zaślepki do przewodów hydraulicznych
• Podnośnik
• Solidny drewniany klocek
• Rękawice ochronne
• Okulary ochronne

Posiadanie odpowiednich narzędzi sprawia, że praca staje się bezpieczniejsza i szybsza. Przed rozpoczęciem demontażu przegubu obrotowego, należy koniecznie podeprzeć ramię koparki za pomocą podnośnika i drewnianego klocka. Zapewni to stabilność maszyny i zapobiegnie wypadkom.

Ważna uwaga: Nigdy nie pracuj pod podniesionym ramieniem lub wysięgnikiem bez odpowiedniego podparcia. Podparcie ramienia zapewnia bezpieczne miejsce pracy i chroni układ hydrauliczny przed uszkodzeniem podczas naprawy.

Demontaż przegubu obrotowego

Aby uzyskać dostęp do przegubu obrotowego, konieczne może być otwarcie paneli dostępowych na górze maszyny. Przegub obrotowy znajduje się zazwyczaj w pobliżu środka podwozia, gdzie można zauważyć przewody hydrauliczne i śruby mocujące.

Przed demontażem należy dokładnie oczyścić obszar wokół przegubu obrotowego z brudu i zanieczyszczeń, najlepiej używając latarki do inspekcji. Zrobienie zdjęć obszaru roboczego przed rozpoczęciem prac może być pomocne przy późniejszym montażu.

Następnie należy rozpocząć odłączanie przewodów hydraulicznych od przegubu obrotowego. W celu zapobiegania wyciekom płynu, należy użyć odpowiednich zaślepek i korków. Kluczowe jest oznaczenie każdego przewodu podczas jego demontażu, co ułatwi późniejsze ponowne podłączenie we właściwe miejsca.

Pod przegubem obrotowym należy umieścić miskę ociekową, aby zebrać ewentualny wyciekający płyn hydrauliczny. Należy założyć rękawice i okulary ochronne dla własnego bezpieczeństwa.

Po odłączeniu przewodów hydraulicznych można przystąpić do demontażu śrub mocujących. Używając zestawu nasadek, należy poluzować każdą śrubę wokół przegubu obrotowego, wykręcając je pojedynczo i przechowując w bezpiecznym miejscu.

Do oddzielenia przegubu od ramy może być potrzebny łom. Należy sprawdzić, czy nie ma ukrytych śrub lub wsporników. Demontaż pompy z przegubem obrotowym wymaga cierpliwości i dbałości o szczegóły.

Uwaga: Niektóre śruby mogą być mocno dokręcone lub zardzewiałe. W takiej sytuacji należy użyć podnośnika i solidnego drewnianego klocka do podparcia złącza obrotowego. Lekkie uniesienie złącza odciąży miejsce montażu, zapewniając stabilność podczas demontażu.

Upewnij się, że podnośnik stoi na płaskiej powierzchni, a drewniany klocek jest stabilny. Należy zadbać o bezpieczeństwo obszaru i zapobiec upadkowi złącza.

Wymiana uszczelek i pierścieni uszczelniających

Aby uzyskać dostęp do uszczelek i pierścieni uszczelniających, należy rozmontować zdemontowane złącze obrotowe. Proces ten wymaga precyzji i organizacji.

Umieść zdemontowane złącze obrotowe na czystym stole warsztatowym. Użyj klucza, aby wykręcić śruby lub pierścienie ustalające. Podczas demontażu zachowaj kolejność poszczególnych części, co ułatwi późniejszy montaż.

Wewnątrz złącza obrotowego może znajdować się stary płyn hydrauliczny lub zanieczyszczenia. Należy wytrzeć wszelkie zabrudzenia czystą szmatką. Zawsze czyść powierzchnie styku przed montażem nowych części.

Wskazówka: Robienie zdjęć podczas demontażu może być bardzo pomocne przy ponownym składaniu.

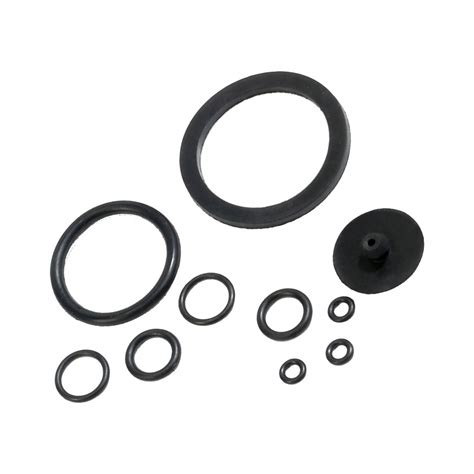

Teraz można przystąpić do sprawdzania uszczelek i pierścieni uszczelniających pod kątem uszkodzeń. Należy sprawdzić każdą uszczelkę pod kątem pęknięć, przecięć lub śladów zużycia. W przypadku zauważenia jakichkolwiek uszkodzeń, należy natychmiast wymienić wadliwe części.

Stare lub zużyte uszczelki typu O-ring mogą powodować wycieki i zagrażać bezpieczeństwu koparki. Do usunięcia starych uszczelek typu o-ring można użyć małego wytrycha lub śrubokręta, uważając, aby nie zarysować powierzchni metalowych. Zawsze sprawdzaj szczelność uszczelki typu o-ring.

Nowe uszczelki i pierścienie uszczelniające można zakupić u specjalistycznych dostawców, takich jak np. YNF Machinery, która oferuje niezawodne rozwiązania dla Twojej koparki, w tym zestawy złączy obrotowych i uszczelnień hydraulicznych.

Ponowny montaż złącza obrotowego

Po wymianie pierścieni uszczelniających i uszczelek należy ponownie złożyć połączenie obrotowe. Kluczowe jest umieszczenie każdej części z powrotem w odpowiedniej kolejności i upewnienie się, że każda uszczelka leży płasko w swoim rowku. Pominięcie któregokolwiek kroku może spowodować późniejsze wycieki.

Dokręć każdą śrubę z odpowiednim momentem obrotowym, najlepiej używając klucza dynamometrycznego. Sprawdź dokładnie, czy wszystkie uszczelki i pierścienie uszczelniające są prawidłowo umieszczone. Przed zakończeniem ponownie wyczyść powierzchnie styku.

Uwaga: Staranny ponowny montaż jest najlepszym sposobem na uniknięcie przecieków.

Naprawiając przegub obrotowy w minikoparki Bobcat 322, chronisz cały układ hydrauliczny. Nowe uszczelki i pierścienie uszczelniające zapewniają płynną pracę koparki. Wymiana uszkodzonych części i przestrzeganie wszystkich zaleceń zapobiega wyciekom i kosztownym naprawom.

Montaż przegubu obrotowego i kontrola układu

Po złożeniu przegubu obrotowego, można rozpocząć jego montaż z powrotem w koparce. Umieść nowy lub zregenerowany przegub obrotowy w odpowiedniej pozycji na koparce. Upewnij się, że miejsce montażu jest czyste i wolne od zanieczyszczeń.

Wyrównaj przegub obrotowy z otworami na śruby. Użyj podnośnika i mocnego drewnianego klocka do podparcia przegubu podczas mocowania. Najpierw dokręć ręcznie każdą śrubę mocującą, a następnie dokręć kluczem dynamometrycznym.

Sprawdź, czy przegub obrotowy leży płasko i się nie przesuwa. Podgrzanie uszczelek przed montażem może pomóc w ich lepszym dopasowaniu.

Wskazówka: Nie spiesz się podczas instalacji, aby zapewnić prawidłowe dopasowanie wszystkich elementów.

Następnie należy ponownie podłączyć przewody hydrauliczne do nowego przegubu obrotowego. Przed odłączeniem należy oznaczyć każdy przewód, aby dopasować go do odpowiedniego przyłącza. Użyj podnośnika do podparcia wiadra, co ułatwi wyrównanie przewodów.

Podłącz każdy przewód i dokręć przyłącza. Po zakończeniu sprawdź szczelność wokół każdego połączenia, oczyszczając obszar, aby ułatwić wykrycie ewentualnych problemów.

Kontrola szczelności układu hydraulicznego

Po zamontowaniu nowego przegubu obrotowego i ponownym podłączeniu przewodów hydraulicznych, należy przeprowadzić dokładną kontrolę szczelności układu. Uruchom silnik i poczekaj, aż układ hydrauliczny wytworzy ciśnienie. Uważnie obserwuj każde połączenie i sprawdź, czy nie ma śladów wycieku płynu.

W przypadku zauważenia wycieku, natychmiast wyłącz silnik i usuń usterkę przed dalszym użytkowaniem koparki. Jeśli wyciek zostanie wykryty po instalacji, należy szybko zlokalizować jego źródło. Oczyść obszar wokół wycieku, aby ułatwić identyfikację. Sprawdź, czy węże nie są poluzowane lub czy uszczelki typu O-ring nie są uszkodzone. Czasami wyciek pochodzi z przyłącza, ale może również pochodzić z samego połączenia obrotowego.

Jeśli nie można łatwo usunąć wycieku, należy rozważyć złożoność naprawy, która może wymagać ponownego demontażu złącza.

Zakończenie wymiany przegubu obrotowego wymaga wykonania wszystkich kroków z należytą starannością. Kontrola wykonanej pracy i prawidłowy montaż części zapewniają bezpieczeństwo koparki.

Instrukcja obsługi części do koparki Bobcat 322

Instrukcja obsługi części do minikoparki Bobcat 322 jest kompleksowym przewodnikiem, który pomaga w utrzymaniu maszyny w dobrym stanie technicznym. Dzięki niej można szybko przeprowadzać naprawy i konserwację.

Instrukcja zawiera ważne informacje, takie jak numery części, opisy, schematy i numery seryjne, co ułatwia szybkie znalezienie i zamówienie potrzebnych elementów. Zawiera rysunki rozstrzelone, które pokazują sposób montażu poszczególnych części, co ułatwia ich wizualizację i poprawną wymianę.

Korzystanie z instrukcji części

• Lokalizacja części: Instrukcja zawiera numery części, opisy, numery seryjne i ilości. Można wyszukiwać części według systemu lub zespołu (np. rama, pokrywy silnika, kabina operatora).
• Schematy i ilustracje: Instrukcja zawiera przejrzyste schematy montażu i demontażu, a także diagramy i ilustracje, które pomagają zidentyfikować każdą część i zrozumieć jej umiejscowienie w maszynie.
• Widoki rozstrzelone: Specjalne rysunki pokazujące części systemu rozłożone na czynniki pierwsze, co pozwala zobaczyć, jak poszczególne elementy łączą się ze sobą. Są one pomocne przy planowaniu napraw i zamawianiu właściwych części.
• Szczegóły części: Instrukcja zawiera informacje o rozmiarach, użytych materiałach i skuteczności działania każdej części, co pozwala sprawdzić, czy część będzie pasować i działać poprawnie.
• Numery seryjne i kompatybilność: Numery seryjne są kluczowe do znalezienia odpowiedniej części i określenia, do których maszyn dana część pasuje. Instrukcja zawiera również informacje dotyczące kompatybilności z różnymi modelami.

Wskazówka: Zawsze sprawdzaj spis treści, aby znaleźć odpowiedni system lub zestaw, oraz numery części w instrukcji przed złożeniem zamówienia.

Zamawianie części

Instrukcja obsługi ułatwia zamawianie części. Po wyszukaniu numeru części i opisu w instrukcji, można uniknąć błędów i znaleźć odpowiedni element. Do zamawiania zaleca się korzystanie z numeru części z instrukcji u zaufanego dostawcy, np. YNF Machinery.

Instrukcja często zawiera link do internetowego systemu wyszukiwania, gdzie można szukać części po pełnych numerach lub katalogowych. System jest regularnie aktualizowany, wyświetlając aktualne informacje o dostępności części OEM i zamienników.

Wskazówka: Czasami część może mieć nowy numer lub lepszy zamiennik. Instrukcja pomoże dopasować stare i nowe numery części.

Konserwacja i bezpieczeństwo

Regularna konserwacja zwiększa wytrzymałość maszyny i zapobiega późniejszym problemom. Instrukcja obsługi zawiera proste instrukcje dotyczące codziennej i cotygodniowej konserwacji.

Zalecenia dotyczące konserwacji:

• Częste czyszczenie: Regularnie czyść koparkę, zwłaszcza podwozie, aby zapobiec rdzewieniu i wydłużyć żywotność maszyny.
• Kontrola podwozia: Dokładnie sprawdzaj podwozie, w tym śruby gąsienic i koła napędowe, pod kątem uszkodzeń lub zużycia.
• Nawyki eksploatacyjne: Wykonuj szerokie zakręty i unikaj nierównego terenu, aby zapobiec nadmiernemu zużyciu.
• Naciąg gąsienic: Sprawdzaj i koryguj naciąg gąsienic zgodnie z instrukcją. Prawidłowe naprężenie zapobiega zbyt szybkiemu zużyciu części.
• Praca na miękkim podłożu: Jeśli pracujesz na miękkim podłożu, używaj gumowych gąsienic, aby zapewnić bezpieczeństwo maszyny i podłoża.

Podczas pracy z koparką zawsze należy pamiętać o bezpieczeństwie. Instrukcja obsługi zawiera ostrzeżenia dotyczące bezpieczeństwa i instrukcje krok po kroku. Pokazuje, jakich narzędzi użyć i jakie kroki wykonać.

W przypadku problemów z urządzeniem, instrukcja pomoże je rozwiązać. Można sprawdzić objawy i dowiedzieć się, co może być nie tak. Instrukcja pokazuje, jak testować części i co należy sprawdzić w następnej kolejności.

Uwaga: Zawsze wyłączaj silnik i odłączaj akumulator przed rozpoczęciem jakiejkolwiek naprawy.

Można zaufać instrukcji obsługi części do koparki Bobcat 322, która pomoże utrzymać maszynę w sprawnym stanie. Przestrzeganie wskazówek zawartych w instrukcji sprawi, że koparka będzie działać dłużej i wydajniej.
