Prawidłowe dokręcenie głowicy silnika jest jednym z kluczowych etapów montażu, decydującym o szczelności i długowieczności jednostki napędowej. Proces ten wymaga precyzji, zastosowania odpowiednich narzędzi oraz ścisłego przestrzegania zaleceń producenta. Niewłaściwe dokręcenie może prowadzić do poważnych awarii, takich jak wydmuchanie uszczelki pod głowicą czy uszkodzenie samego bloku silnika.
Znaczenie Prawidłowego Dokręcania
Silne i równomierne dokręcenie głowicy jest niezbędne, aby zapewnić szczelność komory spalania, gdzie panuje wysokie ciśnienie. To ciśnienie mogłoby w przeciwnym razie szybko spowodować wydmuchanie uszczelki. Podczas dokręcania głowic najważniejszą zasadą jest stopniowe, wieloetapowe dokręcanie. W wielu silnikach wielocylindrowych dokręca się głowice właśnie od środka, postępując na zewnątrz, co pomaga równomiernie rozłożyć naprężenia. Cały proces odkręcania i zakręcania głowicy jest praktycznie taki sam dla każdego silnika, choć konkretne wartości momentów i kolejność mogą się różnić.
Metody Dokręcania Głowicy
Istnieją dwie główne metody dokręcania śrub głowicy: na określony moment obrotowy (wyrażony w Newtonometrach - Nm) oraz na kąt. Często stosuje się kombinację obu metod, na przykład: 110 Nm + dokręcenie o zadany kąt. To połączenie siły i kąta dokręcenia zapewnia odpowiednie naprężenie śrub. Dokręcanie na kąt jest często podawane przez producentów, ponieważ precyzyjnie uwzględnia rozciąganie się śrub. Na przykład, niektórzy producenci podają sekwencje takie jak: 1-sze dokręcenie 19 Nm, 2-gie dokręcenie 49 Nm, 3-cie dokręcenie o 90 stopni kątowych. W niektórych instrukcjach serwisowych podaje się nawet dwa różne momenty dokręcania głowicy, zależne od materiału, z jakiego wykonane są śruby.
Kwestia, czy dokręcanie głowicy o kąt jest konieczne (np. w ciągniku Ursus C330M), zależy od zaleceń producenta. Z reguły, jeśli producent określa dokręcanie kątowe, jest to czynnik krytyczny dla prawidłowego montażu.
Kolejność Dokręcania Śrub Głowicy

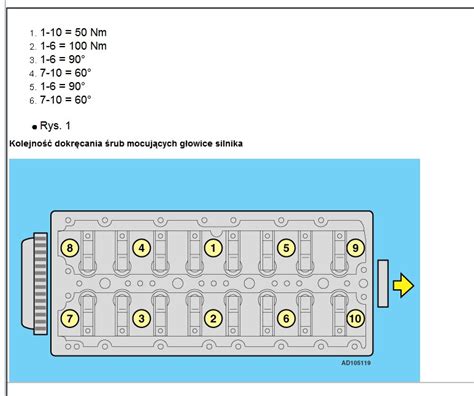

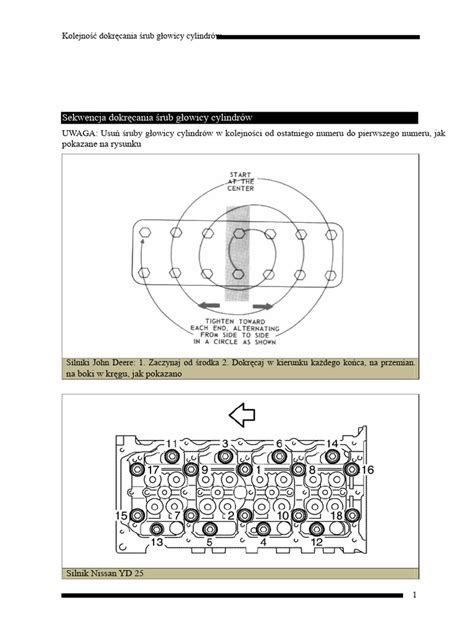

Rozmieszczenie śrub może być różne dla różnych typów głowic, jednak zasada kolejności dokręcania często polega na zakreślaniu wzoru ósemek lub rozpoczynaniu od środka i postępie na zewnątrz. Dokładny schemat jest zazwyczaj dołączony do uszczelki pod głowicę lub dostępny w instrukcji serwisowej. Przy odrobinie cierpliwości i wyobraźni wystarczy przyjrzeć się rysunkowi, aby zrozumieć kolejność.
Narzędzia i Specyfika Śrub
Klucz Dynamometryczny
Do precyzyjnego dokręcania głowicy niezbędny jest klucz dynamometryczny. Wybór odpowiedniego klucza dynamometrycznego, posiadającego właściwy zakres momentów obrotowych (np. do 900 zł na klucz do ciągników i samochodów), jest kluczowy. Używanie klucza ze zbyt małym zakresem lub brak klucza (np. dokręcanie "na wyczucie" lub "z momentem w ręce" z przedłużką 50 cm) niesie ze sobą ryzyko niedokręcenia lub zerwania gwintów. Choć doświadczeni mechanicy potrafią dokręcać na wyczucie, z punktu widzenia prawidłowej praktyki serwisowej zawsze należy korzystać z klucza dynamometrycznego.
Śruby i Gwinty
Śruby głowicy, często o grubości M12 w ciągnikach, są poddawane znacznym naprężeniom. Teoretycznie powinno się wymieniać wszystkie szpilki, ponieważ gwinty mogą się wyciągać. Jeśli urwiemy gwinty w bloku lub śruby, będziemy ponosić odpowiedzialność za uszkodzenia. Przed dokręceniem zaleca się odtłuszczenie i wyczyszczenie gwintów, a następnie nałożenie minimalnej kropelki oleju (chyba że instrukcja wyraźnie tego zabrania, jak w przypadku niektórych głowic chińskich 4T).
Przygotowanie i Stan Komponentów
Przed montażem głowicy, należy upewnić się, że jest ona w odpowiednim stanie. Jeśli głowica była regenerowana w specjalistycznym zakładzie, z reguły została splanowana i jest prosta. Przed dokręcaniem do tylnej płaszczyzny głowicy można przyłożyć coś płaskiego, aby upewnić się, że jest ustawiona w jednej linii. Wszelkie wcześniejsze uszkodzenia, takie jak wydmuchana uszczelka na kanał wodny, wymagają kapitalnego remontu i planowania głowicy.
Częstym problemem, który może powrócić po wymianie uszczelki, jest jej ponowne wydmuchanie (np. po 100 czy 60 motogodzinach), nawet jeśli została dokręcona momentem 185 Nm. Może to wskazywać na inne, niewykryte problemy, takie jak niewłaściwy materiał uszczelki, problem z blokiem lub niewidoczne uszkodzenia głowicy, pomimo jej regeneracji. Objawy takie jak pocenie się głowicy pod uszczelką, czy płyn w oleju (jeśli nie jest to spowodowane inną usterką) sygnalizują problem ze szczelnością.
Poszukiwanie Specyficznych Danych
Wielu użytkowników ciągników, takich jak John Deere Lanz 300, Zetor 5340, John Deere 3130, Same Centurion 75, czy DT-75 z silnikiem SMD-14/18, poszukuje konkretnych danych dotyczących momentów i kolejności dokręcania śrub głowicy. Te informacje są zazwyczaj dostępne w instrukcjach serwisowych lub specjalistycznych książkach warsztatowych, które można nabyć w sklepach z częściami do ciągników. Często na forach internetowych udostępniane są te dane dla popularnych modeli, co ułatwia naprawę.
