Artykuł stanowi kompendium wiedzy na temat problemów i rozwiązań dotyczących instalacji elektrycznych, w szczególności układów oświetlenia, w pojazdach Iveco, ze szczególnym uwzględnieniem modeli Daily, Turbo Daily, Stralis i Eurocargo. Zebrane informacje pochodzą z doświadczeń użytkowników i mechaników, co pozwala na kompleksowe spojrzenie na typowe usterki i sposoby ich diagnozowania.
Problemy z Oświetleniem Zewnętrznym
Wielu użytkowników pojazdów Iveco boryka się z różnorodnymi problemami dotyczącymi oświetlenia zewnętrznego. Do najczęściej zgłaszanych należą:
- Brak świateł postojowych, mijania, drogowych, cofania, kierunkowskazów, awaryjnych.
- Błędy na desce rozdzielczej po wymianie oświetlenia na LED.
- Pulsujące światła DRL (dzienne).
- Brak podświetlenia tablicy rejestracyjnej.
- Problemy ze światłami w naczepie ciągniętej przez Iveco.
Diagnostyka i Rozwiązywanie Problemów w Różnych Modelach Iveco
Iveco Daily
Iveco Turbo Daily 35-10 (1998 r.)
W przypadku tego modelu, problemy często dotyczą licznika i zegarka cyfrowego. Istnieje podejrzenie braku masy, co może objawiać się gaśnięciem świateł pozycyjnych po włączeniu kierunkowskazu. Odnotowano, że czerwony przewód podłączony bezpośrednio do akumulatora może być kluczowy dla działania licznika. Obrotomierz ma impulsator z lewej strony silnika przy kole zamachowym, gdzie często dochodzi do oberwania przewodów.
Iveco Daily 35s13 (2002 r.) i 35s10 (2004 r.)
Często poszukiwane są schematy układu elektrycznego. W przypadku Iveco Daily 35s10 z 2004 roku zgłaszano problemy z uciekającymi światłami pozycyjnymi z tyłu, przy sprawnych bezpiecznikach i działających światłach z przodu. Sytuacja ewoluowała od zniknięcia jednego światła i palenia się świateł cofania, do całkowitego zaniku obu świateł pozycyjnych po zniknięciu świateł cofania.
Iveco Daily (2007 r. i nowsze)
Po podłączeniu świateł LED często pojawiają się błędy na desce rozdzielczej. Jeden z użytkowników rozwiązał problem, mierząc napięcie żarówką samochodową i kablem, co pozwoliło ustalić przeznaczenie poszczególnych kabli. Stwierdzono, że instalacja jest bardzo prosta. W przypadku braku podświetlenia tablicy lub innych świateł wyświetla się błąd, a przeciążenie idzie na linię. W Iveco Daily z 2008 roku (2.3 HPI, 3.0D) zgłaszano problemy z brakiem komunikacji z ABS, wskaźnikiem paliwa, prawym stopem i szybami. Problem z ABS często związany jest z błędem w przesyłaniu danych CAN. Rozwiązaniem może być niebieski przewód prowadzący do złączki w skrzynce bezpieczników (pierwsza kostka u góry po lewej stronie, czwarty pin od góry po prawej stronie), a stamtąd bezpośrednio do modułu pod skrzynką bezpieczników.
IVECO Daily: Automatyczne światła i wycieraczki
W Iveco Daily 2020r. z problemem światła wstecznego, które włącza się za pomocą testera w BCM, stwierdzono, że 12V przychodzi na włącznik światła z BCM, ale powrót jest nieznany. W przypadku Iveco Daily 35s18 z 2021 roku po wymianie całego oświetlenia z tyłu na LED (lampy obrysowe, podświetlenie tablicy, lampy zespolone tylne) ciągle sypie błędami o spalonych żarówkach.
Iveco Daily (Starsze modele, np. 1995 r.)
W Iveco Daily 2.5 D z 1995 roku, po ingerencji w instalację, użytkownik natknął się na "bigos elektryczny", gdzie światła, sygnał i wycieraczki działały z poziomu tablicy bezpieczników, ale przełączniki nie reagowały, a na desce rozdzielczej panowała "dyskoteka".
Iveco Eurocargo
Iveco Eurocargo (1998 r., 2004 r., 2008 r.)
Poszukiwane są schematy elektryczne świateł (Eurocargo ML80E 1998r.), szczególnie gdy wiązka została spalona. W Iveco Eurocargo 120E22 zgłaszano brak przednich świateł pozycyjnych i cofania. W nowszych modelach (np. 75E18 2008r., 120E24 2004r.) również występują problemy z komunikacją ABS i wskaźnikiem paliwa.
Iveco Stralis
W Iveco Stralis 2005 r. zgłaszano brak działania świateł w prawej przedniej lampie (pozycja, krótkie, długie, kierunek) z brakiem napięcia we wtyczce. W Stralisie 2007 r. problem dotyczył braku świateł z tyłu w ciągniku, mimo działających obrysów, kierunkowskazów i świateł w naczepie. Typowym problemem w Stralisie są zgniłe przewody w rurach peszla między lampą a tylnym modułem MUX (RFC) oraz w samym gnieździe i wtyczce lampy. W Iveco Stralis z 2013 roku pulsowały, a następnie zgasły światła jazdy dziennej (DRL). Podkreślano, że w przypadku pulsujących świateł nierównomiernie, niemal na pewno problem leży w wiązce. Ponadto, sterowniki są wrażliwe na minimalne przeciążenia i mogą permanentnie rozłączać światła. W Iveco Stralis z problemami z oświetleniem pozycyjnym po zwarciu obrysówki, brak napięcia na przewodzie zasilającym lewą stronę naczepy.

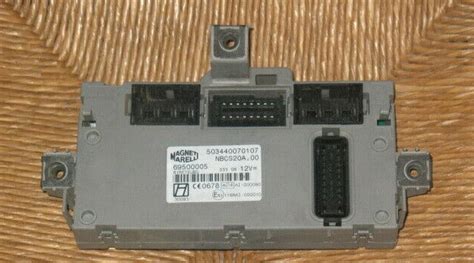

W Stralisie, CPL to skrzynka bezpieczników pod kierownicą. W przypadku modułu haka holowniczego, ma on dwie linie zasilające z osobnymi bezpiecznikami: jeden oznaczony jako bezpiecznik od świateł przyczepy, drugi wspólny po stacyjce dla kilku urządzeń. W problemach z Body Computerem i zasilaniem 12V po stacyjce (linia 15), stwierdzono, że nie wychodzi ono ze złącza M z tyłu Body Komputera. Podanie 12V na ten przewód "budzi" licznik.
Typowe Usterki i Wskazówki Diagnostyczne
Poniżej przedstawiono typowe usterki i wskazówki diagnostyczne, które mogą pomóc w rozwiązywaniu problemów z oświetleniem w pojazdach Iveco:
- Brak masy: Częsta przyczyna problemów z oświetleniem. Sprawdzenie ciągłości masy jest kluczowe.
- Uszkodzone przewody: Szczególnie w starszych modelach i miejscach narażonych na wilgoć (np. w rurach peszla, przy kole zamachowym, za zderzakiem).
- Bezpieczniki: Zawsze sprawdzaj bezpieczniki, ale pamiętaj, że problem może leżeć głębiej.
- Moduły i centralki: "Centralka" pod kierownicą (CPL), tylny moduł MUX (RFC), Body Computer (BCM) - to elementy, które często odpowiadają za sterowanie oświetleniem. Uszkodzenia mogą wymagać wymiany, ale ich koszt bywa wysoki.
- Przekaźniki: W przypadku braku świateł mijania lub drogowych, warto rozważyć samodzielne wstawienie przekaźnika.
- Żarówki LED i błędy: Po wymianie żarówek na LED, system diagnostyczny może zgłaszać błędy. Należy sprawdzić kompatybilność lub zastosować odpowiednie rezystory.
- Tester napięcia: Podstawowe narzędzie do diagnozowania problemów elektrycznych. Prosta żarówka samochodowa z kablem może posłużyć jako prowizoryczny tester.
- Impulsator obrotomierza: W Iveco Turbo Daily, przewody impulsatora przy kole zamachowym często ulegają uszkodzeniu.
- Podłączenie lamp: W przypadku problemów ze światłami postojowymi (np. brak możliwości załączenia bez włączonej stacyjki), należy dokładnie sprawdzić schemat podłączenia.
Zasilanie i Komunikacja Modułów
W pojazdach Iveco Stralis kluczową rolę w sterowaniu oświetleniem odgrywają moduły FFC i RFC. W przypadku problemów z oświetleniem należy weryfikować piny, z których wychodzą poszczególne napięcia zasilające światła pozycyjne, kierunki itp. Problemy mogą dotyczyć zarówno braku napięcia na przewodach, jak i uszkodzeń przewodów w wiązkach. Ważna jest również komunikacja między sterownikami a komputerem pokładowym.
