Zasięg i Wykorzystanie Pomp do Betonu w Nowoczesnym Budownictwie

Zalety Betonu Towarowego i Wyzwania Logistyczne

Do wykonania betonowych i żelbetowych elementów nawet niewielkiego domu jednorodzinnego używa się teraz przede wszystkim gotowej mieszanki betonowej, dostarczonej z wytwórni betonu towarowego. Dzieje się tak nawet wtedy, gdy odległość od wytwórni do placu budowy jest znaczna. Nie bez znaczenia jest również to, że „wykręcona” na budowie mieszanka betonowa ma z wielu powodów gorszą jakość od tej z wytwórni. Również fakt, że jest ona wtedy dostarczana na deskowanie małymi porcjami i nie w sposób ciągły, nie sprzyja poprawnemu wykonaniu betonowych elementów domu.

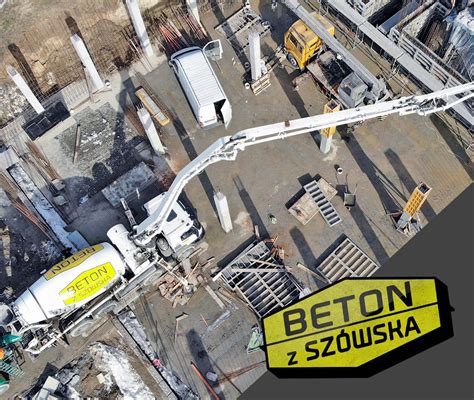

Większość sytuacji na placu budowy charakteryzuje się dojazdem na tyle szerokim i bezkolizyjnym, że dostawa betonu towarowego odbywa się sprawnie. Czasem jednak tak nie jest. Należy zdawać sobie sprawę, że betonowóz jest dużym samochodem. W większym wydaniu może mieć on prawie 10 metrów długości, 3 metry szerokości i 4 metry wysokości. Jeśli dodatkowo taki dojazd odbywać się będzie po drodze nieutwardzonej, trzeba mieć świadomość, że na bardzo grząskiej drodze betonowóz, który potrafi ważyć nawet 30 ton, może się łatwo „zakopać”. Jego wyciągnięcie z błota - na przykład za pomocą ściągniętego czasem z daleka ciągnika siodłowego - może zająć sporo czasu.

Jeśli uda się bez większych problemów dojechać do placu budowy, to może się okazać, że - z powodu sąsiadującej z nim zabudowy - bardzo utrudnione jest podawanie mieszanki betonowej za pomocą zamontowanej na samochodzie pompy. Wtedy rozwiązaniem może być zamówienie pompy samojezdnej. Czasem podawanie mieszanki betonowej może poważnie utrudnić przebiegająca wzdłuż drogi linia energetyczna niskiego napięcia. Zaczepienie jej metalową częścią wysięgnika pompy może być niebezpieczne dla jej operatora, a dodatkowo na pewien czas pozbawić sąsiadów dostawy prądu. Gdy zdarzy się taka sytuacja, dobrze jest porozmawiać z szefami wytwórni betonu towarowego, ponieważ przy zachowaniu odpowiednich środków ostrożności dobry operator jest w stanie podać mieszankę na deskowanie bez doprowadzania do awarii sieci elektrycznej.

Jeśli najważniejsze elementy domu będą wykonywane z betonu towarowego, to jedno jest pewne - ani kierownik budowy, ani tym bardziej inwestor nie muszą się martwić, czy na pewno zamówiona w wytworni mieszanka została przygotowana z pewnego cementu, wyprodukowanego w cementowni.

Rodzaje i Parametry Pomp do Betonu

Pompy do betonu stanowią kluczowy element w nowoczesnym budownictwie, umożliwiając sprawne i efektywne dostarczanie betonu na plac budowy. W zależności od potrzeb dostępne są różne rodzaje pomp, które różnią się między innymi zasięgiem ramienia. Pompy do betonu dzielą się na kilka podstawowych typów, w tym pompy stacjonarne oraz pompy samojezdne.

• Pompy stacjonarne wymagają dodatkowego sprzętu do transportu i osiągają zasięg od kilkudziesięciu do nawet kilkuset metrów.
• Pompy samojezdne są mobilne i wyposażone w wysięgniki, które umożliwiają precyzyjne dostarczanie betonu na duże odległości. Co do zasady, mają mniejszy zasięg, ale on także bywa różny. Na rynku dostępne są pompy o zasięgu od 24 do 42 metrów, a niektóre modele, jak pompa Betonstar H51-5RZ, posiadają 5-sekcyjny wysięgnik składany w systemie RZ o zasięgu pionowym 51 m i poziomym 45 m. Wydajność pompowania takiej pompy to 160 m3/h lub 200 m3/h betonu pod maksymalnym ciśnieniem 81 bar.

Pompy do betonu znajdują szerokie zastosowanie w różnych dziedzinach budownictwa. Są niezastąpione przy budowie wysokich budynków, mostów, tuneli oraz innych konstrukcji inżynierskich. Wykorzystanie pomp do betonu niesie ze sobą wiele korzyści. Przede wszystkim pozwala na znaczne skrócenie czasu realizacji projektu budowlanego. Dzięki możliwości precyzyjnego dostarczania betonu bezpośrednio na miejsce budowy unika się konieczności ręcznego transportu materiału, co znacząco przyspiesza prace. Pompy do betonu ewoluują w kierunku bardziej kompletnych specyfikacji, wyższych klas wydajności i dłuższych wysięgników.

Budowa i Zasada Działania Pomp Samojezdnych

Ciężarówka z wysięgnikową pompą do betonu jest lepiej dopasowana do projektów komercyjnych na dużą skalę, takich jak mosty i wiadukty, wysokie budynki, ponieważ może szybko pompować dużo betonu. W dużym skrócie: zabudowana na podwoziu samochodowym pompa do betonu składa się z nóg podporowych z podstawą wysięgnika, jednostki pompującej oraz wysięgnika wyposażonego w 3 do 6 ramion.

Mieszanka betonowa podawana jest do kosza zasypowego, na przykład ze znajdującej się obok betonomieszarki samochodowej. Mieszadła kierują beton z kosza w stronę zaworu zasuwy zwrotnej, a następnie poprzez układ roboczy i za sprawą napędu zasuwy beton jest zasysany do wnętrza tłoków roboczych. Napęd zasuwy gwarantuje jednoczesne zasysanie i pompowanie betonu, dlatego praca sprzętu jest ciągła i wydajna. Poszczególne segmenty rurociągu mocowane są do sekcji rozkładanego hydraulicznie wysięgnika mocowanego na podstawie. Jest także wiele elementów uszczelniających, kolan, uchwytów i przyłączy. Ich zadaniem jest przetransportowanie końcówki wylotowej rury w odpowiednie miejsce, a następnie tłoczenie przez nią mieszanki w miejsce betonowania, w szalunek. Warto pamiętać, że rury, którymi podawany jest beton, mogą różnić się średnicą czy długością.

Kinematyka Wysięgników

To, w jaki sposób odbywa się rozkładanie wysięgnika, związane jest z kinematyką poszczególnych ramion:

• W mniejszych, 4-segmentowych wysięgnikach stosowany jest zazwyczaj układ rozkładania typu Z, w którym ramiona tworzą układ obróconej litery Z. Niewątpliwą zaletą systemu Z jest łatwość prowadzenia wysięgnika podczas rozkładania mieszanki betonowej na płaskich powierzchniach, takich jak np. stropy. Kinematyka wysięgnika typu Z daje też możliwość ustawienia pompy bliżej budynku czy wnętrza, do którego ma być pompowany beton.
• Mając wysięgnik z kinematyką rozkładania typu R, łatwiejsza jest praca przy rozkładaniu betonu na wyżej położonych stropach czy też praca przy wysokich elementach nośnych wiaduktów.
• Ze względu na ograniczenia przestrzenne wysięgnik z więcej niż 5 sekcjami jest zwykle konstruowany w kombinacji RZ, będącej połączeniem systemu Z i R.

Wysięgniki 4-ramienne wystarczają do większości prostych zastosowań, są lżejsze, a tym samym całą pompę można zamontować na lżejszym, 4-osiowym podwoziu. Są również łatwiejsze w użyciu. Wysięgniki 5- i 6-ramienne są szczególnie przydatne tam, gdzie wymagana jest jeszcze większa elastyczność. Obszar roboczy pompy zostaje znacznie zwiększony, co jest przydatne np. w betonowaniu wyżej położonych stropów lub przy pracy wewnątrz budynków.

Dobór Pompy do Betonu - Kluczowe Aspekty

Aby mieszanka betonowa mogła być dostarczona w optymalny sposób, konieczny jest prawidłowy dobór pompy. Podstawowym parametrem, którym różnią się poszczególne modele pomp do betonu, jest ich wydajność. Wydajność wyrażana jest jako objętość mieszanki, którą pompa może dostarczyć w ciągu godziny (m3/h).

Bardzo istotne jest dobranie odpowiedniej długości wysięgnika - nie może on być zbyt krótki. Dobierając długość wysięgnika, należy ocenić odległość między najbardziej odległym punktem, do którego ma być doprowadzony beton, a planowanym - możliwym - miejscem rozstawienia pompy. Określenie wymaganej długości nie jest skomplikowane w przypadku łatwiejszych projektów, takich jak np. wylewanie stropów czy fundamentów, natomiast zdecydowanie trudniejsze w przypadku realizacji dużych projektów, gdy miejsce budowy jest kompleksowe. Im większa wysokość (długość) wysięgnika, tym lepiej, aby liczba jego segmentów była jak największa. W praktyce większość pomp o zasięgu ponad 40 m ma 5 ramion. Za najbardziej uniwersalne uważane są wysięgniki o zasięgu pionowym ok. 36 m.

Im dłuższy wysięgnik, tym oczywiście większe musi być podwozie, na którym ma być zamontowana pompa. Przykładowo: pompy z wysięgnikami 40-metrowymi muszą być montowane na podwoziach 4-osiowych, a 50-metrowe i większe na podwoziach 5- lub 6-osiowych. W przypadku pomp do betonu na podwoziach samochodowych wyposażonych w wielosekcyjne wysięgniki o znacznej długości obsługujący maszynę musi mieć doświadczenie w operowaniu wysięgnikiem. Dotyczy to zwłaszcza pracy w obszarach zabudowanych, gdy swobodne przemieszczanie wysięgnika może być utrudnione ze względu na obecność różnych przeszkód, takich jak np. linie wysokiego napięcia, korony drzew, sąsiadujące budynki czy już istniejące elementy zabudowy.

Innowacje i Optymalizacja w Konstrukcji Pomp

Z punktu widzenia oszczędności energii i redukcji emisji, im cięższy wysięgnik, tym więcej pracy wymaga jego rozłożenie i tym większe ciśnienie musi wytworzyć pompa hydrauliczna zasilająca siłowniki rozkładające poszczególne sekcje - wzrośnie również energia niezbędna do jej napędu. Dane statystyczne wskazują, że na każdy 1% redukcji masy wysięgnika zużycie paliwa przez silnik pojazdu może zmniejszyć się o około 0,8-1,1%. Pojawia się zatem ważny problem inżynierski: w jaki sposób można zbudować długi, odpowiednio wytrzymały wysięgnik, który miałby niewielką masę?

Wysięgnik składa się z ramion, siłowników hydraulicznych i rur, którymi tłoczona jest mieszanka betonowa. Redukcja masy powinna obejmować każdy z tych podstawowych elementów konstrukcyjnych. Poszczególne sekcje wysięgnika to zazwyczaj elementy o przekroju zamkniętym. Optymalizacja konstrukcji wysięgników samochodowych pomp do betonu ma na celu połączenie najniższej możliwej masy z najwyższą możliwą wydajnością. Dobrym przykładem ilustrującym ten problem może być zastosowanie stali SSAB Strenx 900, co pozwala na zmniejszenie masy wysięgnika bez zmniejszania wydajności.

Rury, którymi podawana jest mieszanka betonowa, są narażone na intensywne zużycie. W tym przypadku rozwiązaniem zwiększającym ich odporność na zużycie jest wykorzystanie stali trudnościeralnych, takich jak stal Hardox 500. Potwierdzają to wyniki badań eksploatacyjnych przeprowadzonych przez SSAB, których celem było określenie zużycia rur wykonanych z różnych gatunków stali podających mieszankę betonową w pompach samochodowych. Pomiary zużycia wykonane zostały po przetłoczeniu 3800 m3 i 9500 m3 betonu. Z badań wynika, że przystępne cenowo rury wykonane ze stali Hardox 500 (w porównaniu z dwuściennymi rurami ze stali z dodatkiem węglików chromu) mają zdecydowanie większą trwałość niż rury wykonane ze stali miękkiej.

Innym przykładem innowacji jest napęd wysięgnika DirectDrive w pompie do betonu Schwing Stetter S 36 X, który umożliwia zakres ruchu wynoszący 360° na ostatnim i 330° na trzecim przegubie wysięgnika. To zapewnia nowe i bardziej elastyczne możliwości zastosowania pompy do betonu montowanej na podwoziu samochodu ciężarowego. Ponieważ pompa do betonu jest zamontowana na podwoziu samochodu ciężarowego, jej przemieszczanie jest bardzo wygodne. Pompa ma również wielosekcyjny wysięgnik, wzdłuż którego prowadzone są przewody rurowe podające beton - nie jest więc konieczne dodatkowe rozkładanie przewodów. Tym samym w porównaniu ze stacjonarnymi pompami pompa samochodowa jest wygodniejsza w użytkowaniu.

Aspekty Prawne i Bezpieczeństwo Transportu Betonu

Poruszanie się po drogach przeładowanych pojazdów ma znaczący wpływ na bezpieczeństwo w ruchu drogowym i stan infrastruktury. 38,5 tony zamiast dopuszczalnych 25 ton ważyła betonomieszarka z pompą do dystrybucji betonu, co stanowi przykład rażącego naruszenia norm. Tak duża masa przewożonego ładunku spowodowała również znaczne przekroczenia nacisków osi podwójnej napędowej pojazdu. Na terenie Jasła, patrol Inspekcji Transportu Drogowego zatrzymał ciężarówkę przystosowaną do przewozu oraz dystrybucji betonu i skierował ją na przenośne wagi. Ciężarówka z ładunkiem ważyła 38,5 t zamiast dopuszczalnych 25 t. Tak duża masa przewożonego betonu spowodowała też przekroczenia nacisków podwójnej osi napędowej pojazdu na drogę o 13,4 t, gdzie naciski wynosiły 31,4 t przy normie 18 t. To przyczynia się do szybszej degradacji nawierzchni jezdni oraz konstrukcji obiektów inżynierskich w ciągu dróg.

Przekroczenie dopuszczalnej masy całkowitej pojazdu wydłuża drogę hamowania oraz stwarza ryzyko utraty stateczności pojazdu, co bezpośrednio zagraża bezpieczeństwu. Nieprawidłowy transport betonu wstrzymano do czasu doprowadzenia betoniarki do normatywności. Oznaczało to konieczność przepompowania nadmiaru betonu do innego tego typu pojazdu. Za stwierdzone naruszenia wszczęte zostało postępowanie wobec przewoźnika, któremu grozi kara 15 tysięcy złotych.

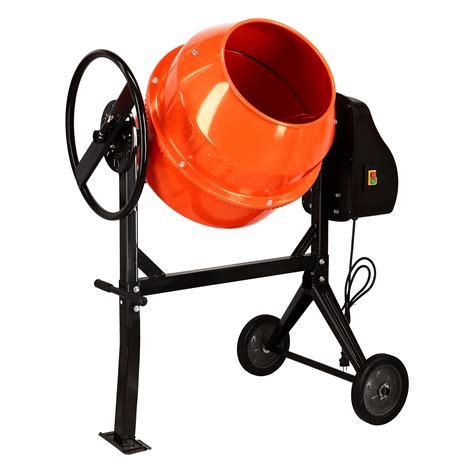

Rola Betoniarek w Mniejszych Projektach

Dobrze dobrana betoniarka sprawi, że wydajność oraz tempo prac na budowie będą optymalne. Odpowiedni sprzęt zapewni dobrze rozrobioną mieszankę, a tym samym wpłynie na jakość prac budowlanych. Jednym z kluczowych parametrów, na który warto zwrócić uwagę, kupując betoniarkę, jest jej pojemność. To od niej zależy, ile mieszanki betonowej możemy uzyskać w jednym cyklu mieszania. Wybór kształtu mieszalnika betoniarki zależy od specyfiki prac budowlanych. Mechanizm przechylania betoniarki również wpływa na wygodę pracy, umożliwiając precyzyjne sterowanie kątem nachylenia. Wybór odpowiedniej betoniarki budowlanej zależy od wielu czynników, takich jak pojemność, mechanizm przechylania, moc silnika i rodzaj zasilania.
