Funkcja pływającej łyżki, znana również jako system SRS (Shock Ride System) lub Ride Control, ma na celu zwiększenie komfortu operatora oraz bezpieczeństwa podczas transportu materiałów. Działa ona na zasadzie amortyzacji ruchów ładowarki, co zapobiega niepożądanym wstrząsom i telepaniom maszyny, szczególnie podczas jazdy po nierównym terenie.
Zasada działania pływającej łyżki
Na siłownikach podnoszących przednią łyżkę lub ramię znajdują się dwa zamki z elektrozaworami. Kiedy funkcja pływającej łyżki jest włączona, zawory te pozwalają na swobodne ruchy łyżki w górę i w dół, niezależnie od pozycji joysticka. W praktyce oznacza to, że łyżka "pływa" wraz z nierównościami terenu, absorbując wstrząsy. Po wyłączeniu funkcji lub w określonych sytuacjach roboczych, blokada zostaje przywrócona, a łyżka utrzymuje zadaną pozycję.
Akumulator hydrauliczny jako kluczowy element
Jednym z kluczowych elementów systemu pływającej łyżki jest akumulator hydrauliczny. Słyszy się różne teorie na temat jego działania, ale najczęściej wskazuje się, że jest on odpowiedzialny za utrzymanie ciśnienia i płynności ruchów amortyzujących. W przypadku problemów z funkcją pływającej łyżki, uszkodzenie lub nieprawidłowe działanie tego akumulatora jest jedną z głównych podejrzewanych przyczyn.

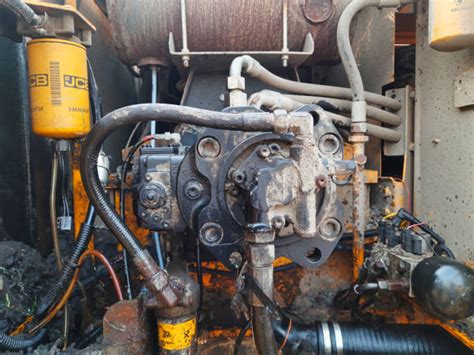

W przypadku koparko-ładowarek JCB, akumulator gazowy (lub hydrauliczny) często znajduje się w okolicy lewego koła, pod podwoziem maszyny.
Potencjalne problemy i ich diagnoza
Użytkownicy zgłaszają szereg problemów związanych z niedziałającą funkcją pływającej łyżki:
- Brak reakcji po włączeniu przycisku: Mimo że na przycisku jest napięcie, nic nie dzieje się z elektrozaworami siłowników. Może to wskazywać na problem z elektryką lub samymi zaworami.
- Spalone bezpieczniki: Czasami problemem są przepalone bezpieczniki, co może być spowodowane uszkodzoną cewką zaworu.
- "Dryg" łyżki, ale brak amortyzacji podczas jazdy: Po włączeniu SRS łyżka wykonuje ruch, ale podczas jazdy nie amortyzuje, co powoduje telepanie maszyną.
- Niewłaściwe działanie zaworów: Wymontowane elektrozawory mogą wykazywać nieprawidłowe ruchy trzpieni lub wydawać jedynie "pykanie", zamiast płynnego działania.
- Problem z samopoziomowaniem: W niektórych przypadkach funkcja pływającej łyżki i samopoziomowania są powiązane i działają na tym samym bezpieczniku. Problemy z jednym mogą wpływać na drugie.
Typowe przyczyny awarii
- Uszkodzone przewody elektryczne: Przetarte lub uszkodzone przewody, często biegnące od ramienia ładowarki pod kabinę, mogą powodować zwarcia i zanik funkcji.
- Niewłaściwe działanie elektrozaworów: Cewki zaworów mogą być uszkodzone lub zawory mogą być zapieczone, co uniemożliwia ich prawidłowe działanie.
- Problem z akumulatorem gazowym/hydraulicznym: Brak ciśnienia w akumulatorze lub jego uszkodzenie uniemożliwia prawidłowe działanie systemu amortyzacji.
- Awaria przycisku lub instalacji elektrycznej: Choć napięcie na przycisku może być obecne, sama instalacja elektryczna może zawierać przerwy lub inne uszkodzenia.
JCB 3CX - problemy ze skrzynią biegów, brak mocy , ciśnienia.( naprawa )
Samopoziomowanie łyżki
W niektórych modelach koparko-ładowarek JCB, takich jak 3CX z nowszą kabiną, występuje funkcja samopoziomowania łyżki. Jest ona często powiązana z czujnikiem umieszczonym na siłowniku ładowarki. Operator powinien być informowany o prawidłowym wypoziomowaniu łyżki przez lampkę kontrolną lub automatyczne działanie systemu.
Zasada działania samopoziomowania polega na tym, że po wyjęciu urobku z łyżki, wykonuje się ruch zamykania i joystick jest puszczany. System powinien automatycznie doprowadzić łyżkę do pozycji poziomej. W przypadku braku reakcji lub niedziałającej lampki kontrolnej, może to wskazywać na problem z elektryką lub samym czujnikiem.
Warto zaznaczyć, że dla precyzyjnych prac, np. na widłach, zaleca się wyłączenie funkcji amortyzacji (Ride Control).
W przypadku problemów z działaniem pływającej łyżki lub samopoziomowania, kluczowe jest dokładne zdiagnozowanie usterki, zaczynając od sprawdzenia bezpieczników, przewodów elektrycznych, elektrozaworów, a następnie akumulatora hydraulicznego.
