Zasuwa w beczkowozie: Zasady działania i zastosowanie

Beczkowozy to pojazdy specjalistyczne przystosowane do przewożenia dużych obciążeń, wykorzystywane do transportu różnego rodzaju cieczy. Ich konstrukcja jest zoptymalizowana pod kątem efektywnego zasysania i wypływu cieczy. Kluczowym elementem systemu hydraulicznego beczkowozu, odpowiedzialnym za kontrolę przepływu, jest zasuwa.

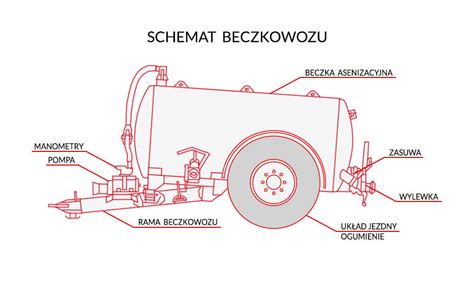

Konstrukcja i rola beczkowozu

Na ramie podwozia beczkowozu zamontowane są wszystkie kluczowe komponenty pojazdu, w tym zbiornik oraz system pomp i rur. Beczkowozy wyposażone są w mechanizmy napędowe, które umożliwiają poruszanie się pojazdu. Ich pojemność może wynosić zaledwie 500 litrów, ale typowo waha się od kilku do kilkunastu tysięcy litrów, w zależności od przeznaczenia pojazdu. Całkowita masa beczkowozu zazwyczaj wynosi od 8 do 12 ton, ale może się różnić w zależności od gęstości przewożonej cieczy, pojemności zbiornika oraz wyposażenia dodatkowego. Beczkowozy są wykorzystywane przez samorządy oraz firmy komunalne do zarządzania odpadami sanitarnymi, do transportu gnojowicy i odpadów z hodowli zwierząt, a także w procesach nawożenia. Służą również do czyszczenia zbiorników magazynowych, usuwania rozlewów i zanieczyszczeń, transportu wody pitnej oraz w sytuacjach awaryjnych, np. do dostarczania wody na miejsce pożaru.

Zasada działania zasuwy

Zasuwa jest najczęściej spotykanym zaworem w systemach transportu cieczy, również w beczkowozach. Stanowi ona zawór odcinający o ruchu liniowym, którego główną funkcją jest zatrzymywanie lub umożliwianie przepływu. Nazwa "zasuwa" pochodzi od elementu zamykającego, który wsuwa się w strumień przepływu, działając jak brama. Zasuwa ma prostą konstrukcję i może być stosowana w wielu obszarach o niskim spadku ciśnienia, co czyni ją jednym z najczęściej używanych obecnie zaworów.

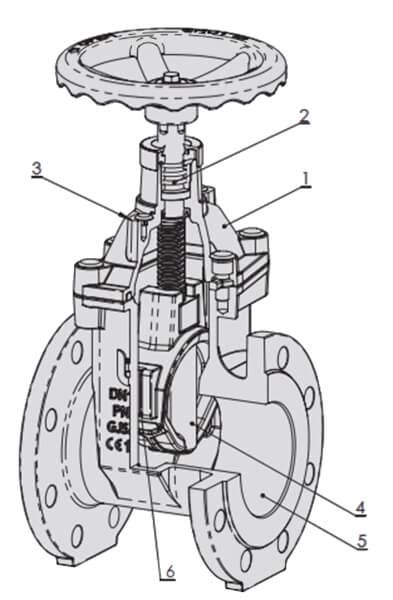

Budowa i typy zasuw

Zasuwy są projektowane jako równoprzelotowe, co oznacza, że gniazdo zaworu ma taką samą średnicę jak wewnętrzna średnica rury przewodowej. Zasuwa równoprzelotowa przepuszcza płyn bez przeszkód, nie powodując spadku ciśnienia w rurociągu.

• Korpus zasuwy: Jest największym elementem. Ponieważ wrzeciono podczas obrotu pozostaje w korpusie zasuwy, pozwala to na ekonomiczną konstrukcję pokrywy. Pokrywa zasuwy jest połączona z korpusem za pomocą śrub, co umożliwia czyszczenie i konserwację.
• Element zamykający (klin/brama): Podczas zamykania zasuwy klin przesuwa się w dół, aż do momentu dociśnięcia gniazda zaworu, co oznacza całkowite zamknięcie. Nowoczesny korpus zasuwy ma zwartą, smukłą konstrukcję, co pozwala na instalacje w warunkach ograniczonej przestrzeni.

Wyróżnia się dwa główne typy zasuw:

• Zasuwy równoległe: Charakteryzują się płaskim, równoległym elementem zamykającym w kształcie bramy, mieszczącym się pomiędzy dwoma równoległymi gniazdami.
• Zasuwy klinowe: Nazywane tak ze względu na odcięcie w kształcie klina. Klin ma żebra po obu stronach i jest prowadzony przez szczeliny w korpusie zasuwy.

Rodzaje wrzecion zasuw

Różnica między wznoszącymi się a niewznoszącymi się trzpieniami (wrzecionami) polega na tym, że mogą one być albo stałe (wznoszący się trzpień), albo gwintowane (niewznoszący się trzpień) do elementu odcinającego.

• Zasuwy z trzpieniem wznoszącym: Obracający się trzpień wznosi się w miarę otwierania zaworu. W tych typach zasuw, gwinty na trzpieniu pozostają wewnątrz korpusu zaworu. Element odcinający zaworu przemieszcza się w górę i w dół gwintów trzpienia po obróceniu trzpienia zaworu. Pozycja trzpienia wskazuje, czy zasuwa jest otwarta (poza korpusem zaworu) czy zamknięta.
• Zasuwy z niewznoszącym się trzpieniem: Mają przewagę w instalacjach, gdzie przestrzeń jest ograniczona, na przykład w przepompowniach. W tych zasuwach nie jest łatwo określić na pierwszy rzut oka, czy zasuwa jest całkowicie otwarta, zamknięta, czy gdzieś pomiędzy.

Obsługa zasuwy

Zasuwy są zwykle obsługiwane przez kółko ręczne, klucz T do zasuw lub napęd elektryczny/pneumatyczny. Kółko ręczne jest przymocowane do wrzeciona i przekazuje mu energię obrotową. Podczas otwierania zasuwy obrót koła ręcznego powoduje obrót gwintu wrzeciona zasuwy, co przesuwa klin w dół lub w górę. W przypadku, gdy zasuwa musi być obsługiwana dość często lub zdalnie, stosuje się zasuwy z napędem. Większość zasuw zamyka się zgodnie z ruchem wskazówek zegara, choć w niektórych krajach stosuje się zasuwy zamykające się w kierunku przeciwnym do ruchu wskazówek zegara.

Dlaczego zasuwa nie nadaje się do dławienia przepływu?

Ponieważ zasuwy są zaworami odcinającymi, muszą być stosowane albo w całkowicie otwartej, albo w całkowicie zamkniętej pozycji. Nie mogą być stosowane do regulacji (dławienia) przepływu cieczy, ponieważ częściowo otwarta zasuwa powodowałaby erozję klina i gniazda, prowadząc do uszkodzenia zaworu i utraty szczelności.

System pomp i złączy w beczkowozie

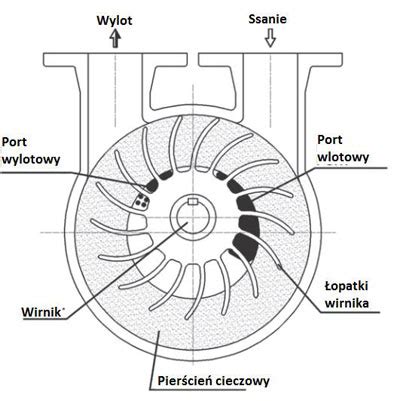

W beczkowozie kluczową rolę odgrywa pompa próżniowa, która odpowiada za tworzenie podciśnienia niezbędnego do zasysania cieczy. Pompa próżniowa jest napędzana za pomocą silnika hydraulicznego, co pozwala na jej załączanie pneumatycznie za pomocą zaworu trójdrogowego, eliminując zgrzyty związane z tradycyjnym włączaniem przystawki PTO. Mechanizm pompy działa na zasadzie obracających się łopatek wewnątrz komory, tworząc podciśnienie. Konstrukcja pompy jest zazwyczaj bezkontaktowa, co minimalizuje kontakt mechanicznych części z cieczą. W beczkowozach możliwe jest również zastosowanie nadciśnienia wewnątrz zbiornika w celu opróżniania.

Złącza i węże

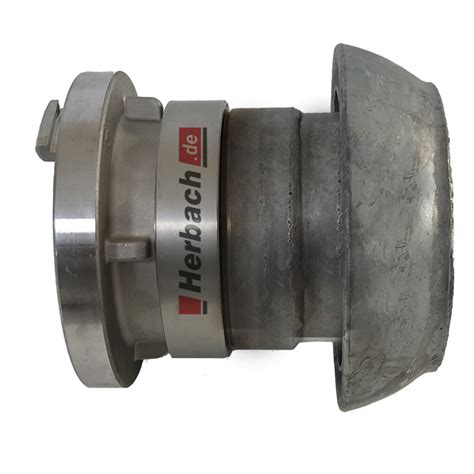

Do beczkowozów dołączane są dodatkowe węże ssące, które są integralną częścią wyposażenia pojazdu i są wybierane na podstawie specyficznych potrzeb operacyjnych. Szczelność i bezpieczeństwo całego systemu zapewniają odcinki rur i węży. W beczkowozach stosuje się różnorodne złącza, takie jak STORZ, BAUER oraz PERROT.

• Złącza STORZ: Są to złącza symetryczne, które uzyskują szczelność już przy 1/4 obrotu, co ułatwia ich szybkie i łatwe łączenie. Stosuje się je bardzo często w branży przeciwpożarowej oraz w systemach wodociągowych i kanalizacyjnych ze względu na ich wytrzymałość i prostotę użytkowania.
• Złącza BAUER: Charakteryzują się specjalnym mechanizmem dźwigniowym od strony kulistego wtyku, który zapewnia szczelne połączenie. Są szczególnie popularne w rolnictwie oraz w przemyśle, gdzie wymagane jest szybkie i niezawodne łączenie węży do transportu wody, gnojowicy lub innych płynnych materiałów. Można je też łączyć pod kątem (do 30°).
• Złącza PERROT: To kolejne złącza dźwigniowe, które oferują wysoką szczelność i wytrzymałość. Często znajdują zastosowanie w sytuacjach wymagających bardzo wysokiej odporności na ciśnienie i działanie chemikaliów.

Cykl pracy beczkowozu

Napełnianie beczkowozu

Beczkowóz rozpoczyna pracę od napełniania zbiornika. W tym celu operator kieruje wąż ssący do źródła cieczy, np. do szamba, i uruchamia pompę próżniową. Tworzone podciśnienie powoduje wciąganie cieczy do zbiornika. Podczas napełniania kluczowe jest monitorowanie poziomu materiału wewnątrz zbiornika, co jest istotne dla bezpiecznego transportu. Nowoczesne systemy często posiadają pływak (np. oparty na membranie), który rozłącza prąd i wyłącza pompę, a także zamyka zasuwę po osiągnięciu pełnego napełnienia. Jest to ważne zabezpieczenie, zwłaszcza gdy wozimy ścieki zawierające dużo tłuszczu, który nie raz uniemożliwia dokładne domknięcie zaworu pływakowego i zalepia wziernik, prowadząc do przelania pompy. Pompy próżniowe z ciśnieniowym smarowaniem są bardziej odporne na zacieranie, nawet przy chwilowym zamknięciu zaworu przelewowego.

Opróżnianie beczkowozu

Po dotarciu na miejsce przeznaczenia, operator otwiera zasuwę i, w zależności od potrzeb, wykorzystuje grawitację (wylewka do beczkowozu) lub nadciśnienie w zbiorniku do wypływu cieczy. Czasem, np. w przypadku zablokowania, konieczne jest krótkotrwałe odwrócenie kierunku pracy pompy, aby przepchnąć zanieczyszczenia z powrotem. Po opróżnieniu zbiornika zazwyczaj następuje proces czyszczenia i konserwacji.

Wyzwania i konserwacja

Piana powstająca podczas pompowania cieczy może doprowadzić do automatycznego wyłączenia pompy przez czujniki poziomu, co może być problematyczne. Ponadto, w niektórych sytuacjach, np. gdy ciecz się spieni, lub gdy zawartość zbiornika jest zbyt gęsta (np. osady z masarni), konieczne jest monitorowanie i manualne sterowanie, aby zapobiec awariom. Wyłączanie pompy i zamykanie zasuwy jest kluczowe dla prawidłowej eksploatacji beczkowozu, aby nie męczyć bez potrzeby pompy i jej nie uszkodzić. Wybór odpowiednich materiałów, z których wykonany jest beczkowóz, jest istotny dla jego trwałości i odporności na agresywne ciecze.

Aspekty operacyjne i prawne

Obsługa beczkowozu wymaga odpowiednich kwalifikacji i uprawnień. Operator musi być zaznajomiony zarówno z prawidłową eksploatacją pojazdu, jak i kwestiami związanymi z bezpieczeństwem i higieną pracy. Beczkowóz jako pojazd ciężarowy o masie całkowitej przekraczającej 3,5 tony musi być zarejestrowany i posiadać ważne badanie techniczne. Koszty eksploatacji obejmują paliwo, regularną konserwację oraz potencjalne naprawy.

Koszty związane z beczkowozami

Ceny beczkowozów mogą się znacznie różnić w zależności od pojemności, typu pompy oraz dodatkowego wyposażenia. Używane beczkowozy mogą być znacznie tańsze. Wynajem beczkowozu kosztuje zazwyczaj od stu do nawet kilku tysięcy złotych za dobę. Przy wyborze beczkowozu, czy to do zakupu, czy wynajmu, należy uwzględnić następujące kroki:

1. Określenie wymagań: Należy dokładnie określić wymagania dotyczące pojemności, typu pompy oraz dodatkowego wyposażenia.
2. Wybór dostawcy: Warto sprawdzić oferty różnych dostawców i producentów beczkowozów, korzystając z lokalnych dealerów, stron internetowych czy specjalistycznych firm.
3. Złożenie zapytania ofertowego: Po wyborze kilku potencjalnych dostawców, należy złożyć zapytania ofertowe, aby uzyskać szczegółowe informacje o dostępnych modelach, cenach oraz warunkach wynajmu.
4. Negocjacje i finalizacja umowy: Po otrzymaniu i porównaniu ofert, można przystąpić do negocjacji warunków wynajmu. Wszystkie ustalenia powinny być jasno określone w umowie.
5. Dostawa i odbiór: Po finalizacji umowy firma zorganizuje dostawę beczkowozu do miejsca docelowego.
